設備接地(接地線操作注意事項有哪些)

1.接地線操作注意事項有哪些

(1)使用時，接地線的連接器（線卡或線夾）裝上后接觸應良好，并有足夠的夾持力，以防短路電流幅值較大時，由于接觸不良而熔斷或因電動力的作用而脫落。

(2)應檢查接地銅線和三根短接銅線的連接是否牢固，一般應由螺絲拴緊后，再加焊錫焊牢，以防因接觸不良而熔斷。

(3)裝設接地線必須由兩人進行，裝、拆接地線均應使用絕緣棒和戴絕緣手套。

(4)接地線在每次裝設以前應經過詳細檢查，損壞的接地線應及時修理或更換，禁止使用不符合規定的導線作接地線或短路線之用。

(5)接地線必須使用專用線夾同定在導線上嚴禁用纏繞的方法進行接地或短路。

(6)每組接地線均應編號，并存放在固定的地點，存放位置亦應編號。接地線號碼與存放位置號碼必須一致，以免在較復雜的系統中進行部分停電檢修時，發生誤拆或忘拆接地線而造成事故。

(7)接地線和工作設備之間不允許連接刀閘或熔斷器，以防它們斷開時，設備失去接地，使檢修人員發生觸電事故。

2.電氣設備接地注意事項

電氣設備的接地 [B]一、概述[/B] 電氣設備的某個部分與大地之間作良好的電氣聯接稱為接地。

與大地土壤直接接觸的金屬導體或金屬導體組稱為接地體：聯接電氣設備應接地部分與接地體的金屬導體稱為接地線；接地體和接地線統稱為接地裝置。 電氣設備接地的目的主要是保護人身和設備的安全，所有電氣設備應按規定進行可靠接地。

[B]二、接地的分類[/B] 按接地的作用分有保護接地和工作接地兩種。 （1）為了保證人身安全，避免發生人體觸電事故，將電氣設備的金屬外殼與接地裝置聯接的方式稱為保護接地。

當人體觸及到外殼已帶電的電氣設備時，由于接地體的接觸電阻遠小于人體電阻，絕大部分電流經接地體進入大地，只有很小部分流過人體，不致對人的生命造成危害。 （2）為了保證電氣設備在正常和事故情況下可靠的工作而進行的接地稱為工作接地，如中性點直接接地和間接接地以及零線的重復接地、防雷接地等都是工作接地。

[B]三、接地電阻[/B] 應接地的電氣設備通過接地裝置和大地之間的電阻稱為接地電阻，它包含五個部分： （1）電氣設備和接地線的接觸電阻。 （2）接地線本身的電阻。

（3）接地體本身的電阻。 （4）接地體和大地的接觸電阻。

（5）大地的電阻。 不同的電氣設備對接地電阻有不同的要求： （1）大接地短路電流系統R≤0.5歐 （2）容量在100kVA以上的變壓器或發電機R≤4歐 （3）閥型避雷器R≤5歐 （4）獨立避雷針、小接地電流系統、容量在100kVA及以下的變壓器或發電機、高低壓設備共用的接地均R≤10歐 （5）低壓線路金屬桿、水泥桿及煙囪的接地R≤30歐 [B]四、裝設接地裝置的要求[/B] (1)接地線一般用40mm*4mm的鍍鋅扁鋼。

（2）接地體用鍍鋅鋼管或角鋼。鋼管直徑為50mm，管壁厚不小于3.5mm，長度2~3m。

角鋼以50mm*50mm*5mm為宜。 （3）接地體的頂端距地面0.5~0.8m，以避開凍土層，鋼管或角鋼的根數視接地體周圍的土壤電阻率而定，一般不少于兩根，每根的間距為3~5m (4)接地體距建筑物的距離在1.5m以上，與獨立的避雷針接地體的距離大于3m。

(5)接地線與接地體的聯接應使用搭接焊。 [B]五、降低土壤電阻率的方法[/B] 在接地裝置安裝前應了解接地體周圍土壤的電阻率，如過高則采取必要措施，確保接地電阻值合格。

（1）改變接地體周圍的土壤結構 在接地體周圍的土壤2~3m范圍內，摻入不容于水的、有良好吸水性的物質，如木炭、焦碳煤渣或礦渣等，該法可使土壤電阻率降低到原來的1/5~1/10。 (2)用食鹽、木炭降低土壤電阻率 用食鹽、木炭分層夯實。

木炭和細摻勻?yàn)橐粚?，約10~15cm厚，再鋪2~3cm的食鹽，共5~8層。鋪好后打入接地體。

此法可使電阻率降至原來的1/3~1/5。但食鹽日久會隨流水流失，一般超過兩年就要補充一次。

（3）用長效化學降阻劑 用長效化學降阻劑方法可使土壤電阻率降至原來的40%。 電氣設備的接地電阻應在每年的春、秋兩季雨水較少時各測試一次，確保接地合格。

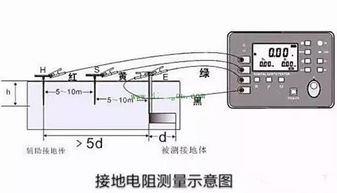

一般采用專門儀表（如ZC-8接地電阻測試儀）測試，也可采用電流表-電壓表法測試。 另外檢查的內容有： （1）聯接螺栓是否松動、銹蝕。

（2）地面以下的接地線、接地體的腐蝕情況，是否脫焊。 （3）地面的接地線有無損傷、斷裂、腐蝕等。

3.電氣安全工作規程之接地注意事項有哪些

接地

1、裝設接地線應由兩人進行（經批準可以單人裝設接地線的項目及運行人員除外）。

2、當驗明設備確已無電壓后，應立即將檢修設備接地共三相短路。電纜及電容器接地前應逐相充分放電，星形接線電容器的中性點應接地，串聯電容器及與整組電容器脫離的電容器應逐個放電，裝在絕緣支架上的電容器外殼也應放電。

3、對于可能送電至停電設備的各方面都應裝設接地線或合上接地刀閘，所裝接地線與帶電部分應考慮接地線擺動時仍符合安全距離的規定。

4、對于因平行或鄰近帶電設備導致檢修設備可能產生感應電壓時，應加裝接地線或工作人員使用個人保安線，加裝的接地線應登錄在工作票上，個人保安接地線由工作人員自裝自拆。

5、在門型架構的線路側進行停電檢修，如工作地點與所裝接地線的距離小于10m，工作地點雖在接地線外側，也可不另裝接地線。

6、檢修部分若分為幾個在電氣上不相連接的部分[如分段母線以隔離開關（刀閘）或斷路器（開關）隔開分成幾段]，則各段應分別驗電接地短路。降壓變電站全部停電時，應將各個可能來電側的部分接地短路，其余部分不必每段都裝設接地線或合上接地刀閘。

7、接地線、接地刀閘與檢修設備之間不得連有斷路器（開關）或熔斷器。若由于設備原因，接地刀閘與檢修設備之間連有斷路器（開關），在接地刀閘和斷路器（開關）合上后，應有保證斷路器（開關）不會分閘的措施。

8、在配電裝置上，接地線應裝在該裝置導電部分的規定地點，這些地點的油漆應刮去，并劃有黑色標記。所有配電裝置的適當?shù)攸c(diǎn)，均應設有與接地網相連的接地端，接地電阻應合格。接地線應采用三相短路式接地線，若使用分相式接地線時，應設置三相合一的接地端。

9、裝設接地線應先接接地端，后接導體端，接地線應接觸良好，連接應可靠。拆接地線的順序與此相反。裝、拆接地線均應使用絕緣棒和戴絕緣手套。人體不得碰觸接地線或未接地的導線，以防止感應電觸電。

10、成套接地線應用有透明護套的多服軟銅線組成，其截面不得小于25mm2，同時應滿足裝設地點短路電流的要求。

禁止使用其他導線作接地線或短路線。

接地線應使用專用的線夾固定在導體上，嚴禁用纏繞的方法進行接地或短路。

11、嚴禁工作人員擅自移動或拆除接地線。高壓回路上的工作，需要拆除全部或一部分接地線后始能進行工作者〔如測量母線和電纜的絕緣電阻，測量線路參數，檢查斷路器（開關）觸頭是否同時接觸」，如：

1）拆除一相接地線；

2）拆除接地線，保留短路線；

3）將接地線全部拆除或拉開接地刀閘。

上述工作應征得運行人員的許可（根據調度員指令裝設的接地線，應征得調度員的許可），方可進行。工作完畢后立即恢復。

12、每組接地線均應編號，并存放在固定地點。存放位置亦應編號，接地線號碼與存放位置號碼應一致。

13、裝、拆接地線，應做好記錄，交接班時應交待清楚。

4.裝設接地線應注意什么?

答：裝設接地線時主要應防止麻電和觸電燒傷，防高處摔傷，掛設正確合格，實踐中應注意以下幾個方面。

(1)裝設之前，應先根據設備接地處所的位置選擇合適的接地線，提前進行檢查，保證接地線合格良好待用。

(2)準備好所使用的工器具和安全防護用具。如：陰雨天氣，應備好雨具，登高時的梯子；需在桿塔上掛設時，必須系好安全帶等。

(3)現場應先理順展放好地線。因掛地線是和驗電一起進行的。驗明確無電壓后，操作人先將接地極裝好，選擇掛設時合適的站立位置。如：在平臺、凳子上操作時應站穩，注意人身防護，保持好接地線與周圍帶電設備的安全距離，特別是部分停電地點，空間距離窄小時更應注意保持安全距離。在接通導體端的整個過程中，操作人員身體不得挨靠接地線金屬部分。

(4)對同桿架設的雙回線、雙母線、旁路母線等電氣設備，停一回另一回運行及其它產生感應電壓突出明顯的設備，應盡量使用接地隔離開關（刀閘）接地。在無接地隔離開關的設備上所掛的地線，均應為帶有長絕緣操作桿的地線，以減小操作人員的風險。

(5)掛設導體端時，應緩慢接近導電部分、待即將接觸上的瞬間果斷地將線夾掛入，并應檢查接觸良好。

5.接地線的注意事項有哪些

1、工作之前必須檢查接地線。

軟銅線是否斷頭，螺絲連接處有無松動，線鉤的彈力是否正常，不符合要求應及時調換或修好后再使用。 2、掛接地線前必須先驗電，未驗電掛接地線是基層中較普遍的習慣性違章行為，在懸掛時接地線道體不能和身體接觸。

3、在工作地點兩段兩端懸掛接地線，以免用戶倒送電、感應電的可能，深受其害的例子不少。 4、在打接地樁時，要撥能借地體能快速疏通事故大電流，保證接地質量。

5、要愛護接地線。接地線在使用過程中不得扭花，不用時應將軟銅線盤好，接地線在拆除后，不得從空中丟下或隨地亂摔，要用繩索傳遞，注意接地線的清潔工作。

6、新工作人員必須經過對接地線使用的培訓、學習，考核合格后，方能單獨從事接地線操作或使用工作。 7、按不同電壓等級選用對應規格的接地線。

8、嚴禁使用其它金屬線代替接地線。 9、現場工作不得少掛接地線或者擅自變更掛接地線地點。

10、接地線具有雙面性，它具有安全的作用，使用不當也會產生破壞效應，所以工作完畢要及時拆除接地線。帶接地線合開關會損壞電氣設備和破壞電網的穩定，會導致嚴重的惡性電氣事故 。

6.接地體安裝注意事項

不知道下面的資料能不能幫助你：

一、劃分等級：

根據《建筑物電子信息系統防雷技術規范》GB50343-2004，確定信息系統的防雷等級。不同等級的防雷要求不一樣。

信息系統的防雷保護應采用外部和內部結合的原則。

二、注意事項：

1、接地：宜采用建筑物內墻柱結構鋼筋作為引下線，不應采用用做防直擊雷引下線的結構主筋。施工前應測試其接地電阻是否合格。必須采用人工接地體的，應特別注意接地體及引出線的材質、規格、位置、防人身傷害、防機械損傷、防反擊措施。同時做好機房內等電位連接，避免出現一個機房內存在兩個地的問題。

2、等電位連接：

機房內應設置金屬網格，將機房內所有金屬物體（地板、線槽、機柜外殼、PE線、SPD等）就近與金屬網格連接，不能設置金屬網格的也應設置連接端子板（LEB）。網格或LEB的接地線應從對角的兩根內墻柱引出，兩根接地線的長度不應相同。采用一根的有可能出現兩個問題：一是接地線松動或斷開導致系統失效，二是接地線的長度恰好與信息系統的工作波長相同或是其整倍數，對系統運行造成干擾。

連接線的材質、規格、工藝應符合規范要求，連接點應緊固。

3、SPD:

SPD的電氣參數選擇應符合相關防雷等級要求，不能將用作C級保護的用到B級位置。特別注意信息線路專用SPD的型號選擇，錯誤的選擇會導致太大的插入損耗從而過度降低線路的速率。

SPD的設置應考慮級間能量配合，不能滿足線路長度10m、5m要求的應設置退耦器、或采用一二級合一的SPD、或帶提前點火裝置的SPD。

SPD與線路連接最好采用凱文接線方式以降低殘壓值，SPD的接地線原則為短、粗、直，太長的接地線和彎曲過多的接地線會大大降低SPD的泄放效果。

SPD應設置在較隱蔽并易于維護的位置，安裝牢固并有防爆措施。狀態顯示窗口應能夠被人員輕松看到。

電氣系統的SPD應設置2~3級，信息線路設置1~2級。

4：合理布線：

線路布置應避免形成大的閉合回路，減少電磁感應的影響。

引下線、電氣線路和信息線路不應同槽敷設，不能避免的應采取屏蔽措施或加金屬隔板。

引下線的布置應盡量遠離人員能夠接近的位置。

提醒甲方電氣設備的位置應盡量遠離建筑物的外墻柱，避免高電壓反擊。

5、其他：

衛星機房一般設置在建筑物的頂層，其天饋頭應采取防直擊雷措施，引入室內的線路應做好屏蔽。

帶有攝像頭的監控機房注意原則同上。

電話機房的SPD有些是采用間隙型的，這種SPD的反應速度可能不夠快。型號選擇上應特別注意。

三、資質要求：

依據中國氣象局10號令要求，設計單位應具有相應防雷工程專業設計資質，施工單位應具有相應防雷工程專業施工資質，采用的防雷產品應在當?shù)貧庀笾鞴軝C(jī)構備案。

補充一點：樓下說“天饋頭應采取防直擊雷措施，這安全嗎？？最好的辦法還是采用設避雷針保護”。對此我很不理解。依據相關防雷規范的解釋，所謂防直擊雷措施包括避雷針、帶、網、線、金屬構件、金屬護欄、金屬爬梯等等屋面上能夠承受直接雷擊并良好泄放入地的永久性金屬物?！氨芾揍槨币寻凇胺乐睋衾状胧备拍钪小Ｈ绻侵傅谋芾灼?，則所有從LPZ0區進入LPZ1區的金屬物均應作等電位連接或安裝SPD，這點是不言自明的。

7.裝設接地線制度的內容及注意事項有哪些

內容 1.當檢修配電室的10m及以下的母線時，可以裝設一組接地線；當檢修10m以上的母線時，則應根據連接在母線的電源進線多少和分布情況及感應電壓的大小適當增加接地線的數量。

2.所裝設的接地線與帶電部分不得小于規定的允許距離。否則，會威脅帶電設備的安全運行，并將可能是停電設備引入高電位而危及工作人員安全。

3.接地線和設備導體之間以及接地端和“地”之間接觸應良好，否則接觸電阻增大可能由于電流流經時產生做熱而是接地線燒毀。裝設接地線時嚴禁用纏繞的方法進行短路和接地。

4.在裝、拆接地線的過程中，還應始終保證接地線趨于良好的接地狀態，以保證在裝拆過程中出現突然來電時，能有效地限制接地線上的對地電位升高而保證操作人員的人身安全。因此在裝設接地線時，必須先接接地端，后接導體端，拆除接地線時與此相反 注意事項 1）裝設接地線的目的是為了防止停電后的電氣設備及線路突然有電而造成檢修作業人員愈外傷害的技術措施；其方法是將停電后的設備的接線端子及線路的相線直接接地短路。

（2）驗電之前，應先準備好接地線，并將其接地端先接到接地網（極）的接線端子上；當驗明設備或線路確已無電壓且經放電后，應立即將檢修設備或線路接地并三相短路。 （3）裝設三相短路接地線的作用，是使作業地點始終保持在“地電位”的保護之中，不但可將其剩余電荷放掉，且可限制其感應電壓的產生；當電源側誤送電時，形成短路使保護裝置動作，并迅速跳閘切斷電源；如果僅將檢修設備或線路三相短路，則不能保護單相有電跳閘；如果僅三相分別單獨接地，則誤送電時，短路電流通過接地電阻使被檢修設備上的電壓達到相當大的數值而危及人身安全。

因此，必須三相短路后掛接接地線。 （4）對于可能送電至停電設備及線路的各環節，包括線路的各個支路或可能產生感應電壓的停電設備，都要裝設接地線；接地線應裝設在作業地點可以看見的位置。

接地線與帶電部分的距離應符合安全距離的規定。 （5）檢修部位若分成幾個在電氣上不相連接的部分（如分段母線用斷路器或隔離開關隔開），則各段應分別驗電、放電并裝設接地線；降壓變電所全部停電時，應將各個可能來電側的部位懸掛接地線，而其余部位不必每段都裝設接地線。

（6）檢修母線時，應根據母線的長短和有無感應電壓等實際情況確定接地線組數；檢修10m及以下的母線，可只裝一組接地線。 （7）在室內變配電裝置上進行作業時，接地線應裝設在母線或?qū)щ姴课坏囊?guī)定位置，這些位置不應涂相色漆，并有專用接地的標志。

變配電裝置的適當位置應設有接地網的引出端子，以便接地線的接地端在此良好連接，該端子的接地電阻值必須合格。 （8）接地線與檢修部分之間不得連接開關或熔斷器。

（9）裝設接地線必須先接接地端，后接已停電的帶電端；拆地線時，先拆已停電的帶電端，后拆接地端；裝拆接地線均應使用絕緣棒或戴絕緣手套。 （10）接地線應用多股軟銅導線，其截面應符合短路電流熱穩定的要求，最小截面積不應小于25mm。

其線端必須使用專用的線夾固定在導體上，禁止使用纏繞的方法進行接地或短路。 （11）變配電所內，每組接地線均應按其截面積編號，并懸掛存放在固定地點。

存放地點的編號應與接地線的編號相同。 （12）變配電所（室）內裝、拆接地線，必須做好記錄，交接班時要交待清楚。

13）高壓回路上的作業，需要拆除全部或一部分接地線后才能進行工作時〔如測量母線或電纜的絕緣電阻等），應得到值班員的許可（根據調度員命令裝設的接地線，必須得到調度員的許可），方可進行作業；作業完畢后，應立即恢復。 （14）線路桿塔無接地引下線時，接地線的接地釬子插人地面的深度不應小于0.6m；接地線與接地釬子的連接應用螺釘連接；若用綁線纏繞時，其纏繞長度不應小于100mm，且接觸應緊密良好 （15）線路作業時，掛接接地線的位置如下： 1）停電線路的出線開關及聯絡開關的停電側； 2）可能將電源返送至停電線路的所有開關（包括自備電源的聯絡開關等）的停電側； 3）在停電線路工作范圍內的其它停電線路上； 4）桿塔上作業時，送電側和受電側的導線上。

（16）停電線路與帶電線路交叉跨越時，應掛接接地線的位置： 1）停電線路在帶電線路上方交叉，且檢修時不松動導線，應在停電線路交叉檔處掛一組；如松動導線時，則應在停電線路交叉檔兩側各掛一組。 2）停電線路在帶電線路下方交叉，且檢修時松動導線。

應在停電線路交叉檔處掛一組。 3）因撤換電桿或松動導線而停電的其他線路，也應掛接接地線。

（17）裝設接地線作業必須由二人進行，若變電所為單人值班時，只允許便用接地隔離開關接地。

8.接地線需要注意哪些事項

a、規范操作購買質量好的扁鐵（最好是長達1M、厚度超過30MM且耐腐蝕的鋼鐵材料）或者同類材料作為接地樁，這樣才能把接地線的作用得到更好地發揮得，另外，需要注意的是，選擇打樁區域的時候，要選周圍少有人和動物走動的地方，建議以焊接的方式操作，焊接完謹慎檢查有無松動或者接觸不良的情況，如有，則需要馬上修補，否則一旦引起漏電，后果不堪設想。

b、添加外殼外殼在接地線的作用中起著不可小覷的作用，所以如果想要達到更加安全的用電，不妨考慮通過一根優質的、緊密性好的塑料管道來為電器添加外殼后再接地，但是切忌使用煤氣管道或者其他人可以接觸的物質充當接地樁。c、合格的插頭和插座若要達到強效的保護電源的功能，在家裝上合格優質的插頭及插座線纜就能打造出一套完整的接地保護系統。

9.儀器儀表接地時有什么注意事項

1、控制系統AC電源應該來自于一個分開的系統，與其他設備分開使用。

2、電源在設計時應該考慮到初始電流的沖擊，至少能承受10個周期。

3、控制系統AC接地應該建立在隔離變壓器或UPS上，或者在附近。

4、控制系統工作站AC電源應該使用專門的插座。

5、當連接現場設備電源幾個I/O接口轉接器時，應該使用隔離柵條。

6、控制系統AC電源應該由隔離變壓器或UPS供給。

7、當AC和DC輸入連接到同樣的接線排，接線排必須以適當?shù)木鏄?biāo)簽標出。

8、AC接地線應該與載流線型號相當或大一號。

9、預留一根額外的線或使用一終端盒，以提供測試點。

10、接地系統的電阻必須進行測試，確保能滿足控制系統的要求。
