沉井基礎
用開口沉井或氣壓沉箱施工法建造的橋梁基礎(圖2 沉井基礎)。這種基礎現采用較少。由于它整體性好、剛度大、傳力可靠,因此在長大跨度和深水地區修橋仍被采用。
開口沉井是一個井筒,最下一節的下端設有鋼制或鋼筋混凝土刃腳。其平面形狀可根據墩臺外形作成矩形、圓形、圓端形等等,中間加隔墻,成為雙孔或多孔式。建造材料可用木、鋼、混凝土、鋼筋混凝土等。開口沉井在淺水地區可在墩位就地筑島制造,深水地區可在岸邊預制,然后以浮運等辦法運到墩位。開口沉井基礎施工程序一般是在井壁內挖土,井筒靠自重或加壓逐漸下沉,一節井筒快沉入土中再接一節,直至最后一節下沉到設計標高,然后將井底土清理干凈,灌注一層水下混凝土把井底封住,再抽水并在井內填充混凝土或沙石,或作成空心沉井,最后在頂上灌筑鋼筋混凝土蓋板,并在其上修筑墩臺。在施工過程中,為了減少井筒下沉時井壁與土間的摩擦力,可在筒壁內預埋鋼管并壓入高壓水、泥漿或高壓氣流輔助下沉。1936年美國建造的舊金山奧克蘭海灣懸索橋錨固墩的沉井基礎首先使用充氣浮運、放氣下沉的圓蓋沉井,平面尺寸為60*28米,有井筒55個。中國南京長江橋、枝城長江橋等也采用過這種重型沉井基礎。南京長江橋的沉井下沉深度達54.87米;枝城長江橋墩位處巖面高差3.7米,設計時打破了傳統垂直平面做法,按巖面斜度造成高低刃腳,使沉井底面與巖面吻合。
氣壓沉箱是一個無底箱形結構,頂上有雙門通廊,以便人和材料進入。沉箱下沉至水底后,注入壓縮空氣以阻止水進入。人在其內開挖地基,使沉箱繼續下沉至設計標高。氣壓沉箱基礎在施工過程中,可處理下沉的障礙物,可直接觀察到地基原形,也不用灌注水下混凝土,質量比較可靠。但施工者需要在高壓空氣中工作,不但效率不高,而且對身體有害。中國早期修建的橋梁,如杭州錢塘江橋曾采用這一技術。
一、排水法下沉 60年代前,在市政工程中,凡用地與環境條件受到限制或埋深較大的地下構筑物,基本都采用排水下沉的沉井施工。
井底開挖大都用人工挖土與卷?yè)P機吊出的方法,由于缺少控制沉井平穩下沉的具體技術措施,致使時有突沉、偏沉、超沉和沉井周?chē)孛嫣莸那闆r發生。針對這些問題,60年代后,開始用觸變泥漿填充井外周刃腳以上的空隙,并采取分層均勻開挖、嚴格控制沉井下沉速度和“鍋底”開挖的深度及設框架底梁等措施,防止刃腳下土體出現大范圍滑動區,使沉井平穩下沉,提高下沉的準確性和控制井周地面沉降的可靠性。
至80年代,隨著地基加固新技術的發展,在緊靠建筑物的沉井施工中,預先對井外周和井底土體進行加固,使沉井在下沉中不影響周?chē)ㄖ铩?986年,設計要求排水下沉深11.65米的宜川路泵站沉井時,泵站離蘇州河駁岸墻較近,兩側又有廠房等建筑物,而且沉井又須穿過含水砂性土層;為確保安全,在沉井外周敷設井點,井點外圍再設置旋噴樁防水帷幕,并在帷幕內降水,帷幕外灌水,有效地控制周?chē)鷱S(chǎng)房和蘇州河駁岸的沉降和開裂。
二、不排水法下沉 1961年,在隧道試驗工程的董家渡通風井施工中,曾先預建深24.6米的沉井。考慮到用排水下沉法將沉井沉到一定深度后,井內外水土壓力差會(huì )使井底土體失穩隆起,而且若沉井繼續下沉,井底下粘性土層又不能抵抗其下面砂土層中承壓水的壓力,故采用排水下沉法將沉井沉至16米深后,首次采用不排水法下沉,在水中用抓斗挖土,將沉井繼續下沉到位。
1965年,地鐵試驗工程中的02號豎井,以及1965~1967年打浦路隧道的1、3、4號豎井工程,均采用排水初次下沉、不排水二次下沉的施工方法,并在工程實踐中積累技術數據和經驗。至80年代后,不排水沉井施工技術不僅可使沉井平穩下沉到位,而且還可有效地控制井周地面沉降。
三、不排水鉆吸法下沉 1984年,結合延安東路隧道2號風井寬24.3米、長28.2米、深33.6米的沉井施工,研制鉆吸機,開發鉆吸法沉井新工藝和使沉井刃腳擠土平穩下沉的成套工藝。每臺鉆吸機由2臺帶水槍刀盤的GEQ-1250A型潛水電鉆和1臺QAPS潛水砂泵組成,挖土方便,下沉穩準,又能控制井周邊地面沉降。
2號井下沉后的傾斜率僅為0.8%,井周邊以外13米處,地面下沉為11毫米。此后又在市南電纜過江隧道的浦東、浦西兩個沉井以及吳涇熱電廠取水口盾構工作井施工中應用,效果良好。
1990年,在江灣東區泵站工程中,采用小型鉆吸機沿井內壁挖槽,槽內用泥漿護壁,沉井下沉到位后,將井壁外側的泥漿置換固化,使沉井達到穩定要求,再開挖井內土體,澆筑內部結構。該沉井周?chē)孛娴某两翟?0毫米之內。
此工藝稱為中心島式下沉法。 四、連續沉井法 1966~1969年,在打浦路隧道的浦東及浦西矩形段施工中,對埋置深度為7~10.6米的一段,開發連續沉井施工技術,下沉24個(浦東17個,浦西7個)串聯的沉井。
為控制各沉井因兩端壓力不對稱而產生的位移和偏斜,采用間隔下沉的方法,并采取井底設框架、底梁和井外壁空隙灌砂或充填觸變泥漿、井點降水疏干地層等措施,使井外壁土層減摩防坍,刃腳下土體不致發生滑動隆起,從而將各沉井平穩下沉至設計要求的深度。1975年,上海石化總廠的廠區排水過堤管道工程中亦采用連續沉井法。
【1】沉井施工一般要求:井主體應采用防水混凝土澆筑,分段制作時,施工縫的防水措施應根據其防水等級按本規范表3.3.1—1選用。沉井施工縫的施工應符合本規范第4.1.25條的規定。固定模板的螺栓穿過混凝土井壁時,螺栓部位的防水處理應符合本規范第4.1.28條的規定。
【2】8.2.3 沉井的干封底應符合下列規定:1 地下水位應降至底板底高程500mm以下,降水作業應在底板混凝土達到設計強度,且沉井內部結構完成并滿足抗浮要求后,方可停止;2 封底前井壁與底板連接部位應鑿毛或涂刷界面處理劑,并應清洗干凈; 3 待墊層混凝土達到50%設計強度后,澆筑混凝土底板,應一次澆筑,并應分格連續對稱進行;4 降水用的集水井應采用微膨脹混凝土填筑密實。8.2.4 沉井水下封底應符合下列規定: 水下封底宜采用水下不分散混凝土,其坍落度宜為200±20mm;2 封底混凝土應在沉井全部底面積上連續均勻澆筑,澆筑時導管插入混凝土深度不宜小于1.5m;3 封底混凝土應達到設計強度后,方可從井內抽水,并應檢查封底質量,對滲漏水部位應進行堵漏處理;4 防水混凝土底板應連續澆筑,不得留設施工縫,底板與井壁接縫處的防水措施應按本規范表3.3.1—1選用,施工要求應符合本規范第4.1.25條的規定。8.2.5 當沉井與位于不透水層內的地下工程連接時,應先封住井壁外側含水層的滲水通道。
沉井施工安全環保注意事項及措施 1、在原有建筑物附近下沉沉井、沉箱時,應經常對原有建筑物進行沉降觀測,必要時應采取相應的安全措施。
2、在沉井、沉箱周?chē)贾闷鹬貦C、管路和其他重型設備時,應考慮地面的可能沉陷,并采取相應的技術措施。 3、沉箱開始下沉至填筑作業室完畢,應用兩根或兩根以上輸氣管不斷地向沉箱作業室供給壓縮空氣,供氣管路應裝有逆止閥,以保證安全和正常施工。
4、沉箱下沉時,作業室內應設置枕木垛或采取其他安全措施。在下沉過程中,作業室內土面距頂板的高度不得小于1.8米。
5、挖土應分層進行,防止鍋底挖得太深,或刃腳挖土太快以防突沉傷人。再挖土時,刃腳處,隔墻下不準有人操作或穿行,以免刃腳處切土過快傷人。
6、井下操作人員應戴安全帽、穿膠鞋、防水衣褲;潛水泵應配裝漏電保護器。

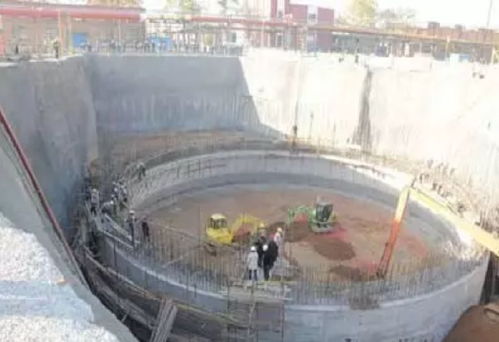

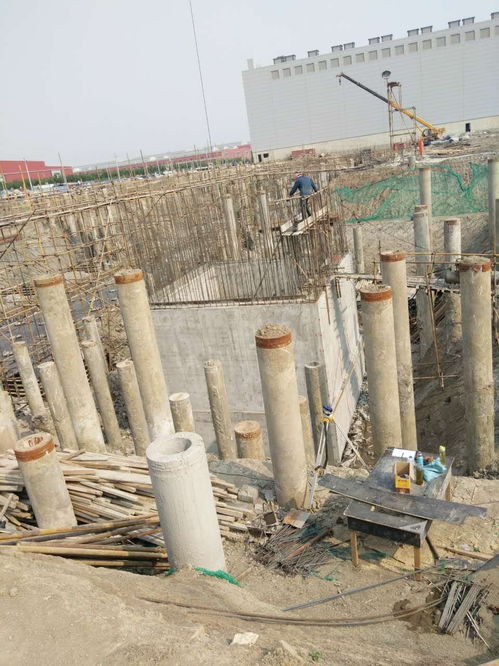

沉井基礎是以沉井法施工的地下結構物和深基礎的一種型式。
是先在地表制作成一個井筒狀的結構物(沉井),然后在井壁的圍護下通過從井內不斷挖土,使沉井在自重作用下逐漸下沉,達到預定設計標高后,再進行封底,構筑內部結構。廣泛應用于橋梁、煙囪、水塔的基礎;水泵房、地下油庫、水池豎井等深井構筑物和盾構或頂管的工作井。
(1)優點 ①埋置深度可以很大,整體性強、穩定性好,有較大的承載面積,能承受較大的垂直荷載和水平荷載; ②沉井既是基礎,又是施工時的擋土和擋水結構物,下沉過程中無需設置坑壁支撐或板樁圍壁,簡化了施工 ③沉井施工時對鄰近建筑物影響較小 (2)缺點 ①施工期較長 ②施工技術要求高 ③施工中易發生流砂造成沉井傾斜或下沉困難等 沉井基礎施工安全控制要點 1。 沉井下沉四周影響區域內,不宜有高壓線桿、地下管道、固定式機具設備和永久性建筑。
必須設置時,應采取安全措施; 2。沉井施工,應盡量避開汛期,特別是在初沉階段不得在汛期內。
如需渡過汛期、凌期時,應采取穩定可靠的安全防護措施; 3。在水中設圍堰筑島而導致水流被壓縮或改變河道等,應檢查對附近的堤壩、農田和其它建筑物的安全以及島體本身的穩定是否受到影響,嚴防因沖刷而壩塌; 4。
沉井下沉,采用人工挖掘時,勞動組織要合理,井內人員不宜過多。在刃腳處挖掘,應對稱均勻掘進,并保持沉井均勻下沉。
下井操作人員,安全防護用品必須佩戴齊全。井內要有充足的照明。
沉井各室均應備有懸掛鋼梯及安全繩,以應急需。涌水、涌砂量大時,不宜采用人工開挖下沉; 5。
沉井施工前,應檢查機具設備是否完好,并搭好腳手架、作業平臺、并保證其牢靠,平臺四周設置欄桿,高處作業和險要的空隙處,均應設安全網; 6。沉井的內外腳手,如不能隨同沉井下沉時,應和沉井的模板、鋼筋分開。
井字架、扶梯等設施均不得固定在井壁上,防止沉井突然下沉時被拉倒; 7。 沉井頂面應設安全防護圍欄。
井內、井上搭設的抽水機臺座、水力機械管道等施工設施,均應架設牢固。井頂上的機具應設防護擋板,小型工具宜裝箱存放。
在沉井刃腳和井內橫隔墻附近不得有人停留、休息,以防止墜物傷人; 8。井內、井上的抽水機電路應使用防水膠線,安裝漏電保護裝置,以防止觸電; 9。
空壓機的貯氣罐應設有安全閥,輸氣管應編號,供氣控制應由專人負責,在有潛水員工作時,應有濾清器,進氣口應設置在能取得潔凈空氣處; 10。沉井的制作高度不宜使重心離地太高,以不超過沉井短邊或直徑的長度為宜。
特殊情況允許加高,但應有可靠的計算數據,并采取必要的安全技術措施; 11。 在圍堰筑島上就地澆筑的沉井,在沉井的外側周?chē)鷳粲凶o道。
護道寬度應按設計規定修筑;筑島島面和開挖基坑的坑底標高,應比沉井施工期最高水位高出至少0。5m; 12。
沉井下沉前應把井壁上拉桿螺栓和圓釘切割掉。特別在不排水下沉時,應清除井內障礙和插筋,以防止割破潛水員的潛水服; 13。
在筑島上,沉井下沉中,如刃腳尚未達到原河床以前,而需接高沉井時,應在沉井內回填砂土,并分層灌注混凝土,防止沉井接高加重,產生不均衡下沉,造成沉井傾斜; 14。拆除沉井墊板應在沉井混凝土達到設計強度后進行。
抽拔墊板時,應有專人統一指揮,分區、分層、同步、對稱進行。 抽拔墊板及下沉時,嚴禁人員從刃腳、底梁和隔墻下通過。
抽掉墊板后,應及時回填、夯實,并注意檢查是否有傾斜及險情。 15。
沉井面積較大,不排水下沉時,井內隔墻上應設有潛水員通過的預留孔; 16。浮運沉井的防水圍壁露出水面高度,在任何時候均不得小于1m; 17。
不排水沉井下沉中,應均勻出土,不得超挖、超吸,并應加強觀測,必要時進行沉井底的潛水檢查,防止沉井突然下沉和大量翻砂而導致沉井歪斜,造成人員和機械損傷; 18。用吊斗出土時,斗梁與吊鉤應封綁牢固,并應經常檢查斗梁、斗門等磨損情況,損傷部位應更換或加固。
吊斗升降時,井頂指揮人員應通知井下人員暫時避開; 19。采用抓斗進行不排水下沉時,如鋼絲繩纏繞在一起而需要轉動抓斗進行排除時,作業人員應站在有護欄的部位; 20。
采用機吊人挖時,土斗裝滿后,需待井下人員躲開,并發出信號后,方可起吊; 21。 采用水力機械時,井內作業面與水泵站應建立通訊聯系; 22。
水力機械的水槍和吸泥機,應進行試運轉,各連接處應嚴密不漏水; 23。沉井在淤泥質粘土或亞粘土中下沉時,井內的工作平臺應用活動平臺,禁止固定在井壁、隔墻或底梁上; 24。
不排水沉井,井內應搭設專供潛水員使用的浮動操作平臺,潛水員要注意按照規定進行增壓或減壓; 25。 灌注水下混凝土,應搭設作業平臺、溜槽、導管及提升設備,經全面檢查(提升設備應做升、降試運行),確認安全后,方可施工; 26。
沉井施工中,灌注混凝土如使用減速漏斗時,漏斗應懸掛牢固,并應附有保險繩索。漏斗應封鉤,孔口四周的空隙應堵嚴;漏斗升降時,井上與井下作業人員,應設通訊聯絡(luò ),協調配合,統一指揮; 27。
在深水處,采用浮式沉井施工時,有關沉井下水、浮運及懸浮狀態下接高、下。
1 、沉井適用于下沉施工的地下建筑物或構筑物。
2 、沉井結構應采用防水混凝土澆筑。沉井分段制作時,施工縫的防水措施應符合本規范第5.1節的有關規定;固定模板的螺栓穿過混凝土井壁時,螺栓部位的防水處理應符合本規范第5.5.6條的規定。
3、沉井干封施工應符合下列規定:
(1)沉井基底土面應全部挖至設計標高,待其下沉穩定后再將井內積水排干;
(2)清除浮土雜物,底板與井壁連接部位應鑿毛、清洗干凈或涂刷混凝土界面處理劑,及時澆筑防水混凝土封底;
(3) 在軟土中封底時,宜分格逐段對稱進行;
(4) 封底混凝土施工過程中,應從底板上的集水井中不間斷地抽水;
(5) 封底混凝土達到設計強度后,方可停止抽水;集水井的封堵應采用微膨脹混凝土填充搗實,并用法蘭、焊接鋼板等方法封平。
4 、沉井水封施工應符合下列規定:
(1) 井底應將浮泥清理干凈,并鋪碎石墊層;
(2) 底板與井壁連接部位應沖刷干凈;
(3) 封底宜采用水下不分散混凝土,其坍落度宜為180mm~220mm;
(4) 封底混凝土應在沉井全部底面積上連續均勻澆筑;
5 、封底混凝土達到設計強度后,方可從井中抽水;并應檢查封底質量。
6.4.5 防水混凝土底板應連續澆筑,不得留設施工縫;底板與井壁接縫處的防水處理應符合本規范第5.1節的有關規定。
6、沉井分項工程檢驗批的抽樣檢驗數量,應按混凝土外露面積每100m2抽查1處,每處10m2,且不得少于3處。
Ⅰ 主 控 項 目
7、沉井混凝土的原材料、配合比以及坍落度必須符合設計要求。
檢驗方法:檢查產品合格證、產品性能檢測報告、計量措施和材料進場檢驗報告。
8 、沉井混凝土的抗壓強度和抗滲性能必須符合設計要求。
檢驗方法:檢查混凝土抗壓強度、抗滲性能檢驗報告。
9 、沉井的滲漏水量必須符合設計要求。
檢驗方法:觀察檢查和檢查滲漏水檢測記錄。
Ⅱ 一 般 項 目
10、沉井干封底和水下封底的施工應符合本規范第3條和第4條的規定。
檢驗方法:觀察檢查和檢查隱蔽工程驗收記錄。
11、沉井底板與井壁接縫處的防水處理應符合設計要求。
檢驗方法:觀察檢查和檢查隱蔽工程驗收記錄。
沉井基礎的施工程序,在井壁內挖土,井筒靠自重或加壓逐漸下沉,一節井筒快沉入土中再接一節,直至最后一節下沉到設計標高,將井底土清理干凈,灌注一層水下混凝土把井底封住,再抽水并在井內填充混凝土或沙石,最后在頂上灌筑鋼筋混凝土蓋板,并在其上修筑墩臺。
1.我們看到在水中施工時,首先是圍水,而后抽水后挖基,澆筑基礎混凝土,或者是在水中搭設鋼管樁平臺,打鋼護筒,而后平臺上上鉆機做鉆孔樁,澆注樁身混凝土。

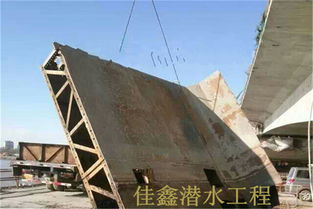

2.沉井施工是將上面圍水、挖基工序一次完成,即用型鋼和鋼板做成一個比水中基礎還要大的無底圍桶一樣的鋼構件,而后放入到水中基礎開挖位置,抽水、挖基,當水中工作完成后,再去除這個鋼圍桶。
3.用鋼筋混凝土做一個圍桶,安放在基礎開挖處,邊挖邊沉,直到落實到基礎開挖深度再清底、澆筑基礎混凝土,鋼筋混凝土沉井,作為基礎的一部分。
4.沉井基礎施工的主要內容:沉井制造、下沉、基底清理、封底、填充、及灌注面蓋板等,下沉沉井的基本施工方法,是不排水而在水中挖土,但土量不大,地下水量不多時可用排水法下沉。
5.沉井基礎在施工過程中,減少井筒下沉時井壁與土間的摩擦力,可在筒壁內預埋鋼管并壓入高壓水、泥漿或高壓氣流輔助下沉,中國早期修建的橋梁一般曾采用沉井施工技術。
