示波器測量時間方法(利用示波器測量幾種基本參數的方法)

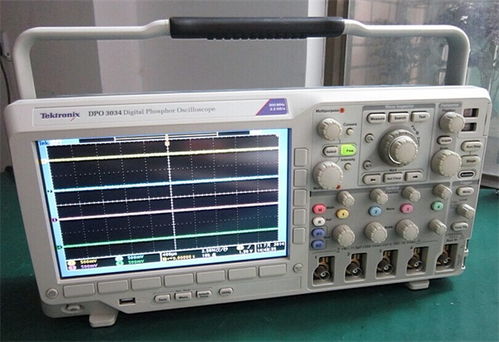

1.利用示波器測量幾種基本參數的方法
下面介紹利用示波器測量電壓、時間、相位、頻率的方法。
1、電壓的測量：
利用示波器所做的任何測量，都是歸結為對電壓的測量。示波器可以測量各種波形的電壓幅度，既可以測量直流電壓和正弦電壓，又可以測量脈沖或非正弦電壓的幅度。更有用的是它可以測量一個脈沖電壓波形各部分的電壓幅值。
2、時間的測量：
示波器時基能產生與時間呈線性關系的掃描線，因而可以用熒光屏的水平刻度來測量波形的時間參數，如周期性信號的重復周期、脈沖信號的寬度、時間間隔、上升時間（前沿）和下降時間（后沿）、兩個信號的時間差等等。
3、相位的測量：
利用示波器測量兩個正弦電壓之間的相位差具有實用意義，用計數器可以測量頻率和時間，但不能直接測量正弦電壓之間的相位關系。
4、頻率的測量：
用示波器測量信號頻率可采用周期法。對于任何周期信號，可用前述的時間間隔的測量方法，先測定其每個周期的時間T，再用下式求出頻率f :f=1/T
擴展資料
使用示波器的操作事項：
1、通用示波器通過調節亮度和聚焦旋鈕使光點直徑最小以使波形清晰，減小測試誤差；不要使光點停留在一點不動，否則電子束轟擊一點宜在熒光屏上形成暗斑，損壞熒光屏。
2、測量系統- 例如示波器、信號源；打印機、計算機等設備等。被測電子設備- 例如儀器、電子部件、電路板、被測設備供電電源等設備接地線必須與公共地（大地）相連。
3、用戶如須要測量開關電源（開關電源初級，控制電路） 、UPS（不間斷電源）、電子整流器、節能燈、變頻器等類型產品或其它與市電AC220V 不能隔離的電子設備進行浮地信號測試時，必使用DP100高壓隔離差分探頭。
參考資料來源：百度百科-示波器
2.時間測量的示波器—時間測量
對于一個波形中兩點間時間間隔的測量，如圖所示。
①將信號饋入CH1或CH2輸入插座，設置垂直方式為被選通道。
②調整電平使波形穩定顯示（如峰值自動，則無須調節電平）。
③將掃速微調順時針旋足（校正位置），調整掃速控制器，使屏幕上顯示1~2個信號周期。
④分別調整垂直移位和水平移位，使波形中需測量的兩點位于屏幕中央水平刻度線上。
⑤測量兩點之間的水平刻度，按下列公式計算出時間間隔。
。。。。.兩點間水平距離（格）*掃描時間因數（時間/格）
時間間隔= —————————————————————————
。。。。。。。。..水平擴展倍數 上升（或下降）時間的測量方法和時間間隔的測量方法一樣，只不過是測量被測波形滿幅度的10%和90%兩處之間的水平軸距離，如圖所示。
①設置垂直方式為CH1或CH2，將信號饋送到被選中的通道輸入插座。
②調整電壓衰減和微調，使波形的垂直幅度顯示5格。
③調整垂直移位，使波形的頂部和底部分別位于100%和0%的刻度線上。
④調整掃速開關，使屏幕顯示波形的上升沿或下降沿。
⑤調整水平位移，使波形上升沿和10%處相交于某一垂直刻度線上。
⑥測量10%到90%兩點間的水平距離（格），如波形的上升或下降較快，則可將水平擴展*10，使波形在水平方向上擴展10倍。
⑦按下列公式計算出波形的上升（或下降）時間。
。。。。。。..水平距離（格）* 掃描時間因數（時間/格）
上升（或下降）時間= ————————————————————————
。。。。。。。。。。.水平擴展倍數 對兩個相關信號的時間差測量，如圖所示。
①將參考信號和一個待比較信號分別饋入“CH1”和“CH2”輸入插座。
②根據信號頻率，將垂直方式置于“ALT”或“CHOP”。
③設置觸發源至參考信號那個通道。
④調整電壓衰減器和微調控制器，使顯示合適的幅度。
⑤調整電平使波形穩定顯示。
⑥調整SEC/DIV，使兩個波形測量點之間有一個能方便觀察的水平距離。
⑦調整垂直移位，使兩個波形的測量點位于屏幕中央水平刻度線上。
。。..水平距離（格）*掃描時間因數（時間/格）
時間差 = ——————————————————————
。。。。。。.水平擴展倍數 相位差的測量可參考時間差的測量方法，如上圖所示。
①按以上時間差測量方法的步驟①至④設置有關控制器。
②調整電壓衰減器和微調控制器，使兩個波形的顯示幅度一致。
③調整掃速開關和微調，使波形的一個周期在屏幕上顯示8格，這樣水平刻度線上1DIV=45°（360°/8）。
④測量兩個波形相對位置上的水平距離（格）。
⑤按下列公式計算出兩信號的相位差： 相位差=水平距離（格）*45°/格。
3.示波器頻率的測量有哪幾種方法
周期法 對于任何周期信號，可用前述的時間間隔的測量方法，先測定其每個周期的時間T，再用下式求出頻率f :f=1/T 例如示波器上顯示的被測波形，一周期為8div,“t/div”開關置“1μs”位置，其“微調”置“校準”位置。
則其周期和頻率計算如下： T=1us/div*8div = 8us f= 1/8us =125kHz 所以，被測波形的頻率為125kHz。 2.李薩育圖形法測頻率 將示波器置X-Y工作方式，被測信號輸入Y軸，標準頻率信號輸入“X外接”，慢慢改變標準頻率，使這兩個信號頻率成整數倍時，例如fx : fy=1:2，則在熒光屏上會形成穩定的李沙育圖形。
4.利用示波器測量幾種基本參數的方法
蘇州大學徐平生示波器是常用的測量儀器，它可以測量表征電信號特征的所有參數，例如電壓、電流、時間、頻率和相位差等。
在電子電路實驗中常常發現有些學生不能正確、熟練地掌握測量方法，影響實驗數據的準確性，為此對示波器的基本測量方法作扼要的介紹。1電壓的測量常用的是直接測量法，通過測量熒光屏上顯示出的被測電壓波形的高度，然后根據該示波器的Y軸偏轉靈敏度（V/div）換算成電壓值。
測量時，先利用示波器內部的校正信號進行校準，然后測量。被測信號電壓從示波器的輸入端輸入，調整示波器面板上有關開關與旋鈕，使熒光屏上顯示出穩定的波形，讀出峰與峰之間的高度A(div)，記下示波器靈敏度選擇開關的檔級B(V/div)。
可由下式計算出被測電壓的峰峰值。若用10:1的探頭來測量被測電壓，則應乘上探頭的衰減率。
例如Y靈敏度開關置于0.2V/div檔級，量得熒光屏上被測電壓波形的峰與峰之間的Y軸偏轉高度占Y軸坐標刻度5格，即A=5div，則被測信號電壓為10V。
5.示波器怎樣測量瞬時值
測量瞬時值的最好辦法是使用示波器的單次觸發來抓取這個瞬時信號。
一般的示波器選擇單次觸發，調整觸發電平，使信號只能由這個需要測的這個瞬時值的信號觸發，信號觸發后，示波器就會停止采集，屏幕上就只有這個瞬時信號，這樣就可以測量了。
當然這樣只適用于一些脈沖信號，對于一些不規則的信號可能這種簡單的觸發方式就不行了，在一些高端示波器上會有區域觸發，可以框選示波器屏幕上的區域，信號出在在區域中才觸發不出現不觸發，這樣更方便抓取信號。
6.示波器測電壓的方法有哪些
一、示波器測電壓的方法
1.直接測量法
所謂直接測量法，就是直接從屏幕上量出被測電壓波形的高度，然后換算成電壓值。定量測試電壓時，一般把Y軸靈敏度開關的微調旋鈕轉至“校準”位置上，這樣，就可以從“V/div”的指示值和被測信號占取的縱軸坐標值直接計算被測電壓值。所以，直接測量法又稱為標尺法。
(1)直流電壓的測量
將Y軸輸入耦合開關置于“地”位置，觸發方式開關置“自動”位置，使屏幕顯示一水平掃描線，此掃描線便為零電平線。
將Y軸輸入耦合開關置“DC”位置，加入被測電壓，此時，掃描線在Y軸方向產生跳變位移H，被測電壓即為“V/div”開關指示值與H的乘積。
直接測量法簡單易行，但誤差較大。產生誤差的因素有讀數誤差、視差和示波器的系統誤差（衰減器、偏轉系統、示波管邊緣效應）等。
(2)交流電壓的測量
將Y軸輸入耦合開關置于“AC”位置，顯示出輸入波形的交流成分。如交流信號的頻率很低時，則應將Y軸輸入耦合開關置于“DC”位置。
將被測波形移至示波管屏幕的中心位置，用“V/div”開關將被測波形控制在屏幕有效工作面積的范圍內，按坐標刻度片的分度讀取整個波形所占Y軸方向的度數H，則被測電壓的峰-峰值VP-P可等于“V/div”開關指示值與H的乘積。如果使用探頭測量時，應把探頭的衰減量計算在內，即把上述計算數值乘10。
例如示波器的Y軸靈敏度開關“V/div”位于0.2檔級，被測波形占Y軸的坐標幅度H為5div，則此信號電壓的峰-峰值為1V。如是經探頭測量，仍指示上述數值，則被測信號電壓的峰-峰值就為10V。
2.比較測量法
比較測量法就是用一已知的標準電壓波形與被測電壓波形進行比較求得被測電壓值。
將被測電壓Vx輸入示波器的Y軸通道，調節Y軸靈敏度選擇開關“V/div”及其微調旋鈕，使熒光屏顯示出便于測量的高度Hx并做好記錄，且“V/div”開關及微調旋鈕位置保持不變。
去掉被測電壓，把一個已知的可調標準電壓Vs輸入Y軸，調節標準電壓的輸出幅度，使它顯示與被測電壓相同的幅度。此時，標準電壓的輸出幅度等于被測電壓的幅度。比較法測量電壓可避免垂直系統引起和誤差，因而提高了測量精度。
7.采用示波器來測量相位差時有哪兩種方法
選擇雙通道的斷續模式，信號分別輸入ch1、ch2，調節 y 軸增益，使兩個信號幅度相同。
選擇 ch1 觸發，如果 ch2 的波形在 ch1 之后，就是 ch1 超前 ch2 ，觀察波形相同位置的時間差，再與一個周期的時間相比，就知道相位差了。
用示波器測量精度不高。
用李沙育圖形也可以測量，不過會判斷的人不多吧，做李沙育圖形實驗主要是滿足好奇心。
