電感的重要參數有五個:電感量、允許偏差、品質因數、分布電容及額定電流等。
(一)電感量 電感量也稱自產生自感應能力的一個物理量。
電感器電感量的大小,主線圈的圈數(匝數)、繞制方式、有無磁心及磁心的材料等等。通常,線圈圈數越多、繞制的線圈越密集,電感量就越大。有磁心的線圈比無磁心的線圈電感量大;磁心導磁率越大的線圈,電感量也越大。 電感量的基本單位是亨利(簡稱亨),用字母"H"表示。常用的單位還有毫亨(mH)和微亨(μH),它們之間的關系是:1H=1000mH 1mH=1000μH
(二)允許允許偏差是指電感器上標稱的電感量與實際電感的允許誤差值。
一般用于振蕩或濾波等電路中的電感器要求精度較高,允許偏差為±0.2%~±0.5%;而用于耦合、高頻阻流等線圈的精度要求不高;允許偏差為±10%~15%。
(三)品質因數
品質因數也稱Q值或優值,是衡量電感器質量的主要參數。它是指電感器在某一頻率的交流電壓下工作時,所呈現的感抗與其等效損耗電阻之比。電感器的Q值越高,其損耗越小,效率越高。電感器品質因數的高低與線圈導線的直流電阻、線圈骨架的介質損耗及鐵心、屏蔽罩等引起的損耗等有關。
(四)分布電容
分布電容是指線圈的匝與匝之間、線圈與磁心之間存在的電容。電感器的分布電容越小,其穩定性越好。
(五)額定電流
額定電流是指電感器有正常工作時反允許通過的最大電流值。若工作電流超過額定電流,則電感器就會(huì )因發熱而使性能參數發生改變,甚至還會(huì )因過流而燒毀。
如果是非專業的單件測量,手頭只有簡單的器材如萬用表,建議用下面的方法間接測量:
電感線圈的感抗Z=2πfL(π---圓周率,f---交流電頻率,L---電感量)
電感線圈的直流電阻R可用萬用表直接測量得到。
則總阻抗 Z總=根號下[R^2+(2πfL)^2]
將線圈接入220伏50赫茲市電,萬用表測量電路電流I,
由I=U/Z總
得總阻抗 Z總=U/I (u=市電電壓220伏,I用測量得到)
將數據帶入式 Z總=根號下[R^2+(2πfL)^2]
可求得“電感線圈的電感量L”
如果線圈電感量太小,不能直接接入220伏市電,可用一個小變壓器把市電降壓然后接入。線圈實際輸入電壓仍然可用萬用表測量得到。
求得的電感量的的誤差大小主要取決于萬用表的測量精度,原理上沒有問題。
通的指針式萬用表不具備測試電感器的擋位,使用這種萬用表只能大致測量電感器的好壞:用指針式萬用表的r*1w擋測量電感器的阻值,測其電阻值極小(為零)則說明電感器基本正常;若測量電阻為∞,則說明電感器已經開路損壞。具有金屬外殼的電感器(如中周),若檢測得振蕩線圈的外殼(屏蔽罩)與各管腳的阻值,不是∞,有電阻值或為零,則說明該電感器存在問題。
采用具有電感擋的數字萬用表來檢測電感器是很方便的,將數字萬用表量程開關撥至合適的電感檔,將電感器兩個引腳與兩個表筆從顯示屏上顯示出該電感器的電感量。若顯示的電感量與標稱電感量相近,則說明該電感器正常;
若顯示的電感量與標稱值相差,則說明該電感器有問題。
說明的是:在檢測電感器時,數字萬用表的量程選擇很,最好選擇接近標稱電感量的量程去測量,否則,測試的結果將會(huì )與值有很大的誤差
檢測 1、電感值 色環電感值通過Q儀器,LCR儀器或者阻抗分析器來測試,固定電感器用于信號:在直接讀出電感值或者指定頻率情況下使用Q儀器。
在高電流線路中使用的電感器:1KHZ或者100KHZ 2、Q值 無負荷的Q值通過Q儀器、LCR儀器或者阻抗分析器來測試,測試頻率是在電感值已經測試或者在指定的不同的頻率之間確定。但是,對于高電流線路感應器而言,阻抗是通過測定的,而且Q值可以忽略。
3、直流電阻 使用數碼萬能表進行測試 4、自諧振頻率 使用Q儀表,阻抗分析器或者網絡(luò )分析器進行測試。 擴展資料 線性磁媒質下四種自感計算公式 從工程觀點看,除鐵磁材料以外的媒質可認為是線性磁媒質,它們的磁導率近似等于真空磁導率μ0。
置于這種媒質中的線圈的自感,只和線圈及其線匝導體的形狀、尺寸有關,和電流的量值無關。 四種幾何形狀簡單的線圈或回路的自感L的計算公式如下: (1)長螺線管的自感(忽略端部效應和線匝徑向尺寸) 式中l為螺線管的長度;S為螺線管的截面積;N為總匝數。
(2)無磁芯環形密繞線圈的自感(環的截面為正方形,環的平均半徑為R) 式中b為正方形截面的邊長;N為總匝數。若R?b,則近似有 形式上與長螺線管自感計算式相同。
(3)同軸電纜的自感(忽略端部效應) 式中R1、R2分別為同軸電纜內外導體的半徑;l為電纜長度;Li和Lo分別稱為同軸電纜的內自感和外自感,其中內自感Li的值僅與電纜內導體的長度有關,而與其半徑無關。 (4)二線傳輸線的自感(忽略端部效應) 式中R為兩導線的半徑;l為傳輸線長度;D為兩導線軸線間距離。
參考資料來源:百度百科-電感量 參考資料來源:百度百科-電感。

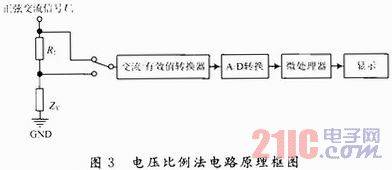

你說的這種方法是可行的。
大部分數字萬用表不具備直接測量電感的功能。可以按照你描述的方法進行,注意通過的交流電的頻率應該在萬用表交流電壓檔的適用頻率范圍之內(一般為45~66Hz左右)。
這種方法需要注意的是: 1、被測線圈與已知電感的電感量不能差距太大,否則,測量不準確。 2、被測線圈的電感量不能太小,否者,通過線圈的電流會(huì )很大。
因此,更加合理的方案是采用交流毫伏表替代數字萬用表。因為頻率越高,電感的感抗越大,而交流毫伏表可以測量頻率范圍很困的交流電。
這樣,對于電感量較小的線圈,可以采用較高頻率的電源,以便將電流控制在合適的范圍之內。
電感測量:
1、電感測量:
將萬用表打到蜂鳴二極管檔,把表筆放在兩引腳上,看萬用表的讀數。
2、好壞判斷:
對于貼片電感此時的讀數應為零,若萬用表讀數偏大或為無窮大則表示電感損壞。
對于電感線圈匝數較多,線徑較細的線圈讀數會(huì )達到幾十到時幾百,通常情況下線圈的直流電阻只有幾歐姆。損壞表現為發燙或電感磁環明顯損壞,若電感線圈不是嚴重損壞,而又無法確定時,可用電感表測量其電感量或用替換法來判斷。
擴展資料
電感器的特性與電容器的特性正好相反,它具有阻止交流電通過而讓直流電順利通過的特性。
直流信號通過線圈時的電阻就是導線本身的電阻壓降很小;當交流信號通過線圈時,線圈兩端將會(huì )產生自感電動勢,自感電動勢的方向與外加電壓的方向相反,阻礙交流的通過,所以電感器的特性是通直流、阻交流,頻率越高,線圈阻抗越大。
電感器在電路中經常和電容器一起工作,構成LC濾波器、LC振蕩器等。另外,人們還利用電感的特性,制造了阻流圈、變壓器、繼電器等。
通直流:指電感器對直流呈通路關態,如果不計電感線圈的電阻,那么直流電可以“暢通無阻”地通過電感器,對直流而言,線圈本身電阻很對直流的阻礙作用很小,所以在電路分析中往往忽略不計。
阻交流:當交流電通過電感線圈時電感器對交流電存在著阻礙作用,阻礙交流電的是電感線圈的感抗。
參考資料:百度百科-電感器
