砼實(shí)體檢測(cè)方法(混凝土實(shí)體檢測(cè)是什么)
1.混凝土實(shí)體檢測(cè)是什么
實(shí)體檢測(cè)就是用儀器在已經(jīng)施工完成的結(jié)構(gòu)上進(jìn)行砼回彈試驗(yàn)啦或者鋼筋保護(hù)層檢測(cè)啦一類的檢驗(yàn)，以作為除砼試塊之外的一種對(duì)結(jié)構(gòu)質(zhì)量的檢驗(yàn)，在結(jié)構(gòu)主體檢測(cè)中是必檢項(xiàng)目。主體驗(yàn)收之前必須要主體檢測(cè)合格?；炷烈话阌袕?qiáng)度檢測(cè)和鋼筋保護(hù)層檢測(cè)。其方法包括回彈法、超聲回彈綜合法、取芯法（損傷法）。樓板厚度檢測(cè)方法是超聲波對(duì)測(cè)法。
混凝土結(jié)構(gòu)實(shí)體檢驗(yàn)有哪些規(guī)定
混凝士結(jié)構(gòu)實(shí)體檢驗(yàn)的項(xiàng)目有兩種：混凝土強(qiáng)度和梁板類構(gòu)件主筋的鋼筋保護(hù)層厚度。
混凝土強(qiáng)度實(shí)體檢驗(yàn)可采用“結(jié)構(gòu)實(shí)體檢驗(yàn)用同條件試件”的方法進(jìn)行。依據(jù)《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》[GB 50204-2002(2011年版)]“10.1結(jié)構(gòu)實(shí)體檢驗(yàn)”及附錄D“結(jié)構(gòu)實(shí)體檢驗(yàn)用同條件試件”中的規(guī)定，歸納如下：
1、第10.1.1條“結(jié)構(gòu)實(shí)體檢驗(yàn)用同條件試件”的制作，應(yīng)由監(jiān)理單位見證，由施工單位組織實(shí)施，送至有見證資質(zhì)的檢測(cè)機(jī)構(gòu)試驗(yàn)。
2、附錄D.0.1條試件留置數(shù)量：按照強(qiáng)度等級(jí)留置。對(duì)于C20以上強(qiáng)度等級(jí)的混凝土，每個(gè)強(qiáng)度等級(jí)應(yīng)至少留置3組試件，規(guī)范建議，當(dāng)有條件時(shí)每個(gè)強(qiáng)度等級(jí)宜留置10組以上。
3、附錄D.0.2條檢驗(yàn)時(shí)間：同條件養(yǎng)護(hù)試件應(yīng)在達(dá)到等效養(yǎng)護(hù)齡期時(shí)進(jìn)行強(qiáng)度試驗(yàn)。
4、附錄D.0.3條第2款 結(jié)構(gòu)實(shí)體檢驗(yàn)用同條件試件應(yīng)與結(jié)構(gòu)同條件養(yǎng)護(hù)。養(yǎng)護(hù)齡期達(dá)到600℃·d時(shí)進(jìn)行試驗(yàn)。試件試壓結(jié)果應(yīng)乘以換算系數(shù)1.10按《混凝土強(qiáng)度檢驗(yàn)評(píng)定標(biāo)準(zhǔn)》（GB/T 50107-2011）判定。
5、第10.1.6條異常情況下的驗(yàn)收：當(dāng)同條件養(yǎng)護(hù)試件強(qiáng)度被判為不合格時(shí)，應(yīng)委托具有相應(yīng)資質(zhì)等級(jí)的檢測(cè)機(jī)構(gòu)按國(guó)家有關(guān)標(biāo)準(zhǔn)的規(guī)定進(jìn)行檢測(cè)，再根據(jù)檢測(cè)結(jié)果進(jìn)行驗(yàn)收。
2.砼強(qiáng)度檢測(cè)的方法有哪些
混凝土抗壓強(qiáng)度的檢測(cè)方法分為兩種：一種為破損性檢測(cè)方法，另一種為非破損性檢測(cè)。
詳細(xì)的說下，
破損性檢測(cè)方法是傳統(tǒng)的檢測(cè)方法，是將混凝土試件按規(guī)定方法破壞后，檢測(cè)其強(qiáng)度的方法。這種方法就是試驗(yàn)機(jī)將試件破壞，用壓力機(jī)檢測(cè)混凝土抗壓強(qiáng)度就是這種方法。
無損檢測(cè)方法不對(duì)混凝土試件或者構(gòu)件造成傷害，而是通過側(cè)面的方法來檢測(cè)混凝土強(qiáng)度，通常這種方法在檢測(cè)前要做一系列的準(zhǔn)備工作。
以上觀點(diǎn)有不足之處敬請(qǐng)指出
3.混凝土強(qiáng)度檢測(cè)方法有哪些
第一、砼抗壓強(qiáng)度

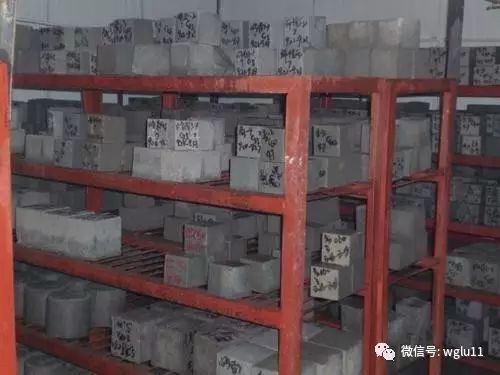

測(cè)定砼抗壓強(qiáng)度是評(píng)定砼品質(zhì)的主要指標(biāo)。目前，砼抗壓強(qiáng)度試件以邊長(zhǎng)為150mm的正立方體為標(biāo)準(zhǔn)試件，砼強(qiáng)度以該試件標(biāo)準(zhǔn)養(yǎng)護(hù)到28天，按規(guī)定方法測(cè)得的強(qiáng)度為準(zhǔn)。
砼立方體試件抗壓強(qiáng)度計(jì)算： R=P/A
其中：R—砼抗壓強(qiáng)度（MPa） P—極限荷載（N） A—受壓面積（mm2）
注：①以3個(gè)試件測(cè)值的算術(shù)平均值為測(cè)定值。如任一個(gè)測(cè)值與中間值的差值超過中間值的15%，則取中間值為測(cè)定值；如有兩個(gè)測(cè)值與中間值的差值均超過上述規(guī)定時(shí)，則該組試驗(yàn)結(jié)果無效。②結(jié)果計(jì)算至0.1MPa。③非標(biāo)準(zhǔn)試件的抗壓強(qiáng)度應(yīng)乘以尺寸換算系數(shù)。
第二、砼抗折（抗彎拉）強(qiáng)度
測(cè)定砼抗（抗彎拉）極限強(qiáng)度，是為了提供水泥砼路面設(shè)計(jì)參數(shù)，檢查水泥砼路面施工品質(zhì)和確定抗折彈性模量試驗(yàn)加荷標(biāo)準(zhǔn)。
水泥砼抗折強(qiáng)度是以150mm*150mm*550mm的梁形試件，在標(biāo)準(zhǔn)養(yǎng)護(hù)條件下，達(dá)到規(guī)定齡期后，在凈跨450mm，雙支點(diǎn)荷載作用下的彎拉破壞，并按規(guī)定的計(jì)算方法得到的強(qiáng)度值。
砼抗折強(qiáng)度計(jì)算： Rb=PL/bha
其中：Rb—抗折強(qiáng)度（MPa）; P—極限荷載（N）; L—支座間距（L=450mm）;b—試件寬度（mm）; h—試件高度（mm）。
注：①如斷面位于加荷點(diǎn)外側(cè)，則該試件之結(jié)果無效；如兩根試件無效，則該組結(jié)果作廢。斷面位置在試件斷塊短邊一側(cè)的底面中軸線上量得。②以3個(gè)試件測(cè)值的算術(shù)平均值為測(cè)定值。如任一個(gè)測(cè)值與中間值的差值超過中間值的15%，則取中間值為測(cè)定值；如有兩個(gè)測(cè)值與中間值的差值均超過上述規(guī)定時(shí)，則該組試驗(yàn)結(jié)果無效。③結(jié)果計(jì)算至0.01MPa。④采用100mm*100mm*400mm非標(biāo)準(zhǔn)試件時(shí)，所取得的抗折強(qiáng)度值應(yīng)乘以尺寸換算系是0.85。
第三、砼芯樣的鉆取和強(qiáng)度檢測(cè)方法
從水泥砼結(jié)構(gòu)物中（如水泥砼路面板和砼灌注樁、柱等）鉆取和檢查芯樣，測(cè)定芯樣的劈裂抗拉強(qiáng)度或拉壓強(qiáng)度，作為評(píng)定結(jié)構(gòu)的主要品質(zhì)指標(biāo)。
水泥砼路面強(qiáng)度的控制指標(biāo)是彎拉或劈裂強(qiáng)度。由于彎拉強(qiáng)度試件成型及試驗(yàn)過程比較麻煩，現(xiàn)多用劈裂強(qiáng)度來代替。需要強(qiáng)調(diào)的一點(diǎn)是快速無破損方法與傳統(tǒng)的鉆芯試驗(yàn)方法比較，有其較大的優(yōu)勢(shì)，但不能代替鉆芯的彎拉強(qiáng)度試驗(yàn)結(jié)果，也不能代替試驗(yàn)室標(biāo)準(zhǔn)條件下的彎拉強(qiáng)度，不適用于作為仲裁試驗(yàn)或工程驗(yàn)收的最終依據(jù)。
(1)芯樣的鉆?。?/p>
a、鉆取位置：在鉆取前應(yīng)考慮由于鉆芯可能導(dǎo)致對(duì)結(jié)構(gòu)的不利影響，應(yīng)盡可能避免在靠近砼構(gòu)件的接縫或邊緣處鉆取，且基本上不應(yīng)帶有鋼筋。
b、芯樣尺寸：芯樣直徑應(yīng)為砼所有集料最大粒徑的3倍，一般為150±10mm，或100±10mm，對(duì)于路面工程，芯樣長(zhǎng)度應(yīng)與路面厚度相等。
c、標(biāo)記：鉆出后的每個(gè)芯樣應(yīng)立即清楚地用油漆等到標(biāo)上記號(hào)，并記錄芯樣在砼結(jié)構(gòu)中的位置。
(2)芯樣的檢查：每個(gè)芯樣應(yīng)詳細(xì)描述有關(guān)裂縫、接縫、分層、麻面或離析等不均勻性。必要時(shí)應(yīng)記錄集料的最大粒徑、形狀及種類，粗細(xì)集料的比例與級(jí)配。檢查并記錄存在的氣孔，氣孔的位置，尺寸與分布情況，必要時(shí)應(yīng)拍下照片。
(3)芯樣的測(cè)量：
a、平均直徑dm，在芯樣的中間及兩個(gè)1/4處按垂直議方向測(cè)量三對(duì)數(shù)值確定芯樣的平均直徑dm，精確至1.0mm。
b、平均長(zhǎng)度Lm，取芯樣直徑兩端側(cè)面測(cè)定鉆取后芯樣的長(zhǎng)度及端面加工后的長(zhǎng)度，其尺寸差應(yīng)在0.25mm之內(nèi)，取平均值作為試件平均長(zhǎng)度Lm，精確至1.0mm。
(4)試件的制作
a、抗壓試驗(yàn)用的試件長(zhǎng)度（端面加工后）不應(yīng)少于直徑的0.95倍，也不應(yīng)大于直徑的2.1倍。
b、試件兩端平面應(yīng)與它們軸線垂直，誤差不應(yīng)大于±1°，端面凹凸每100mm不超過0.05mm，承壓線凹凸不應(yīng)大于0.25mm。必要時(shí)應(yīng)磨平或用抹頂?shù)确椒ㄌ幚怼?/p>
c、試驗(yàn)前試件應(yīng)在20+2℃的水中浸泡40h，從水中取出后立即進(jìn)行試驗(yàn)。
(5)強(qiáng)度計(jì)算
a、抗壓強(qiáng)度： Rc=P/A=4P/πDm
式中：Rc—砼芯樣抗壓強(qiáng)度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）。
b、劈裂強(qiáng)度： Ra=2P/πA=2P/πDm*Lm
式中：Ra—砼芯樣劈裂抗拉強(qiáng)度（MPa）;P—極限荷載（N）;A—受壓面積（mm2）;Dm—芯樣截面的平均直徑（mm）;Lm—芯樣平均長(zhǎng)度（mm）。
4.混凝土常用無損檢測(cè)方法有哪些
常用的商品混凝土無損檢測(cè)技術(shù)
1.1回彈法
回彈法是通過測(cè)定商品混凝土表面硬度來推定其抗壓強(qiáng)度。
工作原理：一個(gè)標(biāo)準(zhǔn)質(zhì)量的重錘，在標(biāo)準(zhǔn)彈簧彈力的帶動(dòng)下，沖擊一個(gè)與商品混凝土表面接觸的彈擊桿，由于回彈力的作用，重錘又跳回一定距離，并帶動(dòng)滑動(dòng)指針在刻度上指出回彈值N。通過事先建立的商品混凝土強(qiáng)度和回彈值的關(guān)系曲線，就可以根據(jù)實(shí)測(cè)的N求得值。在各種測(cè)試方法中，回彈法操作最簡(jiǎn)單、用最低廉、效率最高，因而現(xiàn)場(chǎng)應(yīng)用性極強(qiáng)。由于商品混凝土采用的不同配合比、不同的外加劑等都會(huì)使商品混凝土表面硬度和抗壓強(qiáng)度的相關(guān)關(guān)系差異很大。并且回彈測(cè)強(qiáng)曲線只考慮了正常情況的商品混凝土碳化，忽略了商品混凝土的早期齡期碳化等現(xiàn)象，大大降低了回彈法的測(cè)試結(jié)果精度。回彈法要求商品混凝土表面清潔、平整，無疏松、浮漿以及蜂窩等，必要時(shí)可用砂輪清除疏松物和雜物，且不應(yīng)有殘留的粉末或粉屑。測(cè)區(qū)宜在構(gòu)件范圍內(nèi)均勻分布，測(cè)區(qū)間距不應(yīng)大于2cm，離構(gòu)件離構(gòu)件邊緣不宜大于50cm、小于20cm。
1.2 超聲法
檢測(cè)原理：依據(jù)超聲儀產(chǎn)生高壓電脈沖激勵(lì)發(fā)聲脈沖傳入混射換能器內(nèi)的壓電晶體獲得高頻聲脈沖。商品混凝土介質(zhì)中，由接受換能器接收通過商品混凝土傳來的聲信號(hào)，測(cè)出超聲波在商品混凝土中傳播的時(shí)間和距離，算出超聲波在商品混凝土中的傳播速度。利用儀器的數(shù)據(jù)處理及相關(guān)的分析軟件對(duì)接收信號(hào)的各種聲參數(shù)進(jìn)行綜合分析以評(píng)估商品混凝土構(gòu)件的強(qiáng)度、缺陷等。
超聲波法：超聲檢測(cè)指向性好、傳播能量大、對(duì)各種材料的穿透力較強(qiáng)、適應(yīng)性強(qiáng)、檢測(cè)靈敏度高、對(duì)人體無害、成本低廉等諸多優(yōu)點(diǎn)得到廣泛應(yīng)用，是無損檢測(cè)中發(fā)展最快、應(yīng)用最廣泛的檢測(cè)技術(shù)，占有非常重要的地位。缺點(diǎn)：由于商品混凝土本身結(jié)構(gòu)復(fù)雜人們目前對(duì)超聲波在其中的傳播特點(diǎn)了解仍然十分膚淺，尤其是許多傳播規(guī)律往往隨著超聲波頻率、料粒徑、率等因素的變化而變化，因而在進(jìn)行超聲檢測(cè)時(shí)，對(duì)現(xiàn)象的解釋難免出現(xiàn)謬誤，且會(huì)影響到測(cè)試結(jié)果的準(zhǔn)確分析。
1.3 超聲波回彈綜合法
超聲回彈綜合法是采用超聲儀和回彈儀，在結(jié)構(gòu)商品混凝土同測(cè)區(qū)分別測(cè)量聲時(shí)值及回彈值?；貜椫涤糜诜磻?yīng)商品混凝土結(jié)構(gòu)表面的情況，超聲波在介質(zhì)中傳播的速度反映了結(jié)構(gòu)的力學(xué)特征，通過所測(cè)力學(xué)特性反映商品混凝土的強(qiáng)度及內(nèi)部質(zhì)量情況。優(yōu)點(diǎn)：既能反應(yīng)商品混凝土的表層狀態(tài)，也可以反應(yīng)商品混凝土的內(nèi)部構(gòu)造情況，并且可以抵消部分影響強(qiáng)度和物理量相關(guān)關(guān)系的因素，可比較準(zhǔn)確地反應(yīng)商品混凝土的強(qiáng)度情況。缺點(diǎn)：檢測(cè)精度仍然是至關(guān)重要的問題，所以測(cè)試精度還有待更進(jìn)一步提高。
1.4 鉆芯法
鉆芯法檢測(cè)結(jié)構(gòu)實(shí)體商品混凝土強(qiáng)度是使用專用鉆芯機(jī)直接從結(jié)構(gòu)上鉆以芯樣，并根據(jù)芯樣的抗壓強(qiáng)度推定結(jié)構(gòu)商品混凝土立方體抗壓強(qiáng)度的一種半破損現(xiàn)場(chǎng)檢測(cè)方法。鉆芯法直接可靠，并能較好地反映商品混凝土實(shí)際狀況，同時(shí)可以比較準(zhǔn)確地測(cè)定其強(qiáng)度。此外，從芯樣可以直接觀察到局部商品混凝土的內(nèi)部情況，例如骨料的組成等。但由于鉆芯法對(duì)結(jié)構(gòu)具有一定的破損性，其代表性的取芯位置的確定、取芯的數(shù)量在結(jié)構(gòu)實(shí)體商品混凝土強(qiáng)度檢測(cè)中受到了很大的限制；另外，其測(cè)試費(fèi)用也較高，一般不宜把鉆芯法作為經(jīng)常性的、大量使用。
1.5 拔出法
拔出法是一種半破損檢測(cè)方法，根據(jù)測(cè)試結(jié)構(gòu)商品混凝土中錨固件被拔出時(shí)的拉力，確定商品混凝土的拔出強(qiáng)度，據(jù)以推算混凝來土的立方體抗壓強(qiáng)度。一般分為預(yù)埋拔出法與后裝拔出法種。預(yù)埋拔出法是在商品混凝土表層一定距離處預(yù)先埋入一個(gè)錨固件，商品混凝土硬化以后，過錨固件施加拔出力以獲得商品混凝土的推定強(qiáng)度。后裝拔出法，是在硬化商品混凝土上鉆孔、磨槽、安裝錨固件后用拔出法做拔出實(shí)驗(yàn)，根據(jù)測(cè)定的抗拔力檢測(cè)商品混凝土抗壓強(qiáng)度的微破損方法。預(yù)埋拔出法：現(xiàn)場(chǎng)應(yīng)用方便，試驗(yàn)費(fèi)用低廉，尤其適用于商品混凝土質(zhì)量現(xiàn)場(chǎng)控制。后裝拔出法：由于對(duì)商品混凝土被拔出時(shí)的破壞機(jī)理的研究尚存在一定的分歧，受到商品混凝土骨料、商品混凝土內(nèi)部缺陷和鋼筋間距以及現(xiàn)場(chǎng)操作過程中人為因素的影響等，因此要建立拉拔強(qiáng)度與商品混凝土抗壓強(qiáng)度之間的穩(wěn)定關(guān)系還是有尚待理論與實(shí)踐上的突破。
5.混凝土結(jié)構(gòu)實(shí)體檢驗(yàn)?zāi)男╉?xiàng)目
結(jié)構(gòu)實(shí)體檢驗(yàn)的內(nèi)容應(yīng)包括混凝土強(qiáng)度、鋼筋保護(hù)層厚度以及工程合同約定的項(xiàng)目；必要時(shí)可檢驗(yàn)其他項(xiàng)目。
對(duì)涉及混凝土結(jié)構(gòu)安全的后要部位應(yīng)進(jìn)行結(jié)構(gòu)實(shí)體檢驗(yàn)。結(jié)構(gòu)實(shí)體檢驗(yàn)應(yīng)在監(jiān)理工程師（建設(shè)單位項(xiàng)目專業(yè)技術(shù)負(fù)責(zé)人）見證下，由施工項(xiàng)目技術(shù)負(fù)責(zé)人組織實(shí)施。
承擔(dān)結(jié)構(gòu)實(shí)體檢驗(yàn)的試驗(yàn)室應(yīng)具有相應(yīng)的資質(zhì)。 1、對(duì)混凝土強(qiáng)度的檢驗(yàn)，應(yīng)以在混凝土澆筑地點(diǎn)制備并與結(jié)構(gòu)實(shí)體同條件養(yǎng)護(hù)的試件強(qiáng)度為依據(jù)。
混凝土強(qiáng)度檢驗(yàn)用同條件養(yǎng)護(hù)試件的留置、養(yǎng)護(hù)和強(qiáng)度代表值應(yīng)符合規(guī)范附錄的規(guī)定。 對(duì)混凝土強(qiáng)度的檢驗(yàn)，也可根據(jù)合同的約定，采用非破損或局部破損的檢測(cè)方法，按國(guó)家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定進(jìn)行。
當(dāng)同條件養(yǎng)護(hù)試件強(qiáng)度的檢驗(yàn)結(jié)果符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《混凝土強(qiáng)度檢驗(yàn)評(píng)定標(biāo)準(zhǔn)》的有關(guān)規(guī)定時(shí)，混凝土強(qiáng)度應(yīng)判為合格。 2、鋼筋保護(hù)層厚度的檢驗(yàn)，抽樣數(shù)量、檢驗(yàn)方法、允許偏差和合格條件應(yīng)符合規(guī)范附錄的規(guī)定。
3、當(dāng)未能取得同條件養(yǎng)護(hù)試件強(qiáng)度、同條件養(yǎng)護(hù)試件強(qiáng)度被判為不合格或鋼筋保護(hù)層厚度不滿足要求時(shí)，應(yīng)委托具有相應(yīng)資質(zhì)等級(jí)的檢測(cè)機(jī)構(gòu)按國(guó)家有關(guān)標(biāo)準(zhǔn)的規(guī)定進(jìn)行檢測(cè)。
6.混凝土強(qiáng)度實(shí)體檢驗(yàn)要點(diǎn)有哪些
10.1 結(jié)構(gòu)實(shí)體檢驗(yàn)10.1.1 對(duì)涉及混凝土結(jié)構(gòu)安全的重要部位，應(yīng)進(jìn)行結(jié)構(gòu)實(shí)體檢驗(yàn)，結(jié)構(gòu)實(shí)體檢驗(yàn)應(yīng)在監(jiān)理工程師（建設(shè)單位項(xiàng)目專業(yè)技術(shù)負(fù)責(zé)人）見證下，由施工項(xiàng)目技術(shù)負(fù)責(zé)人組織實(shí)施，承擔(dān)結(jié)構(gòu)實(shí)體檢驗(yàn)的試驗(yàn)室應(yīng)具有相應(yīng)的資質(zhì)。
10.1.2 結(jié)構(gòu)實(shí)體檢驗(yàn)的內(nèi)容應(yīng)包括混凝土強(qiáng)度、鋼筋保護(hù)層厚度以及工程合同約定的項(xiàng)目，必要時(shí)可檢驗(yàn)其他項(xiàng)目。10.1.3 對(duì)混凝土強(qiáng)度的檢驗(yàn)，應(yīng)以在混凝土澆筑地點(diǎn)制備，并與結(jié)構(gòu)實(shí)體同條件養(yǎng)護(hù)的試件強(qiáng)度為依據(jù)，混凝土強(qiáng)度檢驗(yàn)，用同條件養(yǎng)護(hù)試件的留置養(yǎng)護(hù)和強(qiáng)度代表值應(yīng)符合本規(guī)范附錄D 的規(guī)定，對(duì)混凝土強(qiáng)度的檢驗(yàn)也可根據(jù)合同的約定，采用非破損或局部破損的檢測(cè)方法，按國(guó)家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定進(jìn)行10.1.4 當(dāng)同條件養(yǎng)護(hù)試件強(qiáng)度的檢驗(yàn)結(jié)果符合現(xiàn)行國(guó)家標(biāo)準(zhǔn)《混凝土強(qiáng)度檢驗(yàn)評(píng)定標(biāo)準(zhǔn)》GBJ 107 的有關(guān)規(guī)定時(shí)，混凝土強(qiáng)度應(yīng)判為合格。
10.1.5 對(duì)鋼筋保護(hù)層、厚度的檢驗(yàn)，抽樣數(shù)量、檢驗(yàn)方法、允許偏差和合格條件應(yīng)符合本規(guī)范附錄E 的規(guī)定。10.1.6 當(dāng)未能取得同條件養(yǎng)護(hù)試件強(qiáng)度，同條件養(yǎng)護(hù)試件強(qiáng)度被判為不合格或鋼筋保護(hù)層厚度不滿足要求時(shí)，應(yīng)委托具有相應(yīng)資質(zhì)等級(jí)的檢測(cè)機(jī)構(gòu)，按國(guó)家有關(guān)標(biāo)準(zhǔn)的規(guī)定進(jìn)行檢測(cè)。
7.建筑里面的結(jié)構(gòu)實(shí)體檢測(cè),包括哪些
建筑里面的結(jié)構(gòu)實(shí)體檢測(cè)包括專項(xiàng)檢測(cè)、主體結(jié)構(gòu)工程現(xiàn)場(chǎng)檢測(cè)、建筑幕墻工程檢測(cè)、鋼結(jié)構(gòu)工程檢測(cè)。
一、專項(xiàng)檢測(cè)
（一）地基基礎(chǔ)工程檢測(cè)
1、地基及復(fù)合地基承載力靜載檢測(cè)；
2、樁的承載力檢測(cè)；
3、樁身完整性檢測(cè)；
4、錨桿鎖定力檢測(cè)。
（二）主體結(jié)構(gòu)工程現(xiàn)場(chǎng)檢測(cè)
1、混凝土、砂漿、砌體強(qiáng)度現(xiàn)場(chǎng)檢測(cè)；
2、鋼筋保護(hù)層厚度檢測(cè)；
3、混凝土預(yù)制構(gòu)件結(jié)構(gòu)性能檢測(cè)；
4、后置埋件的力學(xué)性能檢測(cè)。
（三）建筑幕墻工程檢測(cè)
1、建筑幕墻的氣密性、水密性、風(fēng)壓變形性能、層間變位性能檢測(cè)；
2、硅酮結(jié)構(gòu)膠相容性檢測(cè)。
（四）鋼結(jié)構(gòu)工程檢測(cè)
1、鋼結(jié)構(gòu)焊接質(zhì)量無損檢測(cè)；
2、鋼結(jié)構(gòu)防腐及防火涂裝檢測(cè)；
3、鋼結(jié)構(gòu)節(jié)點(diǎn)、機(jī)械連接用緊固標(biāo)準(zhǔn)件及高強(qiáng)度螺栓力學(xué)性能檢測(cè)；
4、鋼網(wǎng)架結(jié)構(gòu)的變形檢測(cè)。
建筑結(jié)構(gòu)如下：
1、磚木結(jié)構(gòu)
用磚墻、磚柱、木屋架作為主要承重結(jié)構(gòu)的建筑，像大多數(shù)農(nóng)村的屋舍、廟宇等。
優(yōu)勢(shì)：這種結(jié)構(gòu)建造簡(jiǎn)單，材料容易準(zhǔn)備，費(fèi)用較低?？拐鹦Ч麖?qiáng)。
2、磚混結(jié)構(gòu)
磚墻或磚柱、鋼筋混凝土樓板和屋頂承重構(gòu)件作為主要承重結(jié)構(gòu)的建筑，這是目前在住宅建設(shè)中建造量最大、采用最普遍的結(jié)構(gòu)類型。
優(yōu)勢(shì)：材料易得，結(jié)構(gòu)較為堅(jiān)固。
3、鋼筋混凝土結(jié)構(gòu)
即主要承重構(gòu)件包括梁、板、柱全部采用鋼筋混凝土結(jié)構(gòu)，此類結(jié)構(gòu)類型主要用于大型公共建筑、工業(yè)建筑和高層住宅。
優(yōu)勢(shì)：結(jié)構(gòu)堅(jiān)固，可以建造高層建筑，且抗震強(qiáng)。
擴(kuò)展資料
建筑根據(jù)規(guī)模，可以分為兩大類：
1、大量性建筑：
大量性建筑主要是指量大面廣、與人們生活密切相關(guān)的那些建筑，如住宅、學(xué)校、商店、醫(yī)院、中小型辦公樓等。
2、大型性建筑：
大型性建筑主要是指建筑規(guī)模大、耗資多、影響較大的建筑，與大量性建筑相比，其修建數(shù)量有限，但這些建筑在一個(gè)國(guó)家或一個(gè)地區(qū)具有代表性，對(duì)城市的面貌影響很大，如大型火車站、航空站、大型體育館、博物館、大會(huì)堂等。
參考資料來源：百度百科-建設(shè)工程質(zhì)量檢測(cè)
