hv-1000a顯微硬度儀
1.hvs

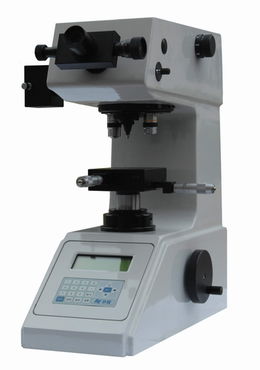

HVS-1000型數顯顯微硬度計簡介 HVS-1000型數顯顯微硬度計是光、機、電一體化的高新技術產品。
該儀器造型新穎、美觀，是普及型顯微硬度計的升級換代產品。該機采用計算機軟件編程，高倍率光學測量系統，光電傳感等技術。
通過軟鍵輸入，能調節測量光源強弱，預置試驗力保持時間、維、努氏試驗方法切換。在軟鍵面板上的LCD顯示屏能顯示試驗方式、試驗力、測量壓痕長度、硬度值、試驗力保持時間、測量次數并能鍵入年、月、日期，試驗結果通過打印機輸出。
硬度計還配有攝影裝置，能對所測壓痕和材料金相組織進行拍攝。適用于測定微小、薄形試件，表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷等脆性材料的顯微硬度。
2）主要技術參數試驗力：0.098, 0.246, 0.49, 0.98, 1.96, 2.94, 4.90, 9.80N試驗力施加方式： 自動加卸試驗力測量顯微鏡放大倍率： 100X（觀察時）， 400X（測量時）試驗力保持時間： 5~60s（每5秒為一單位，任意鍵入）測微壓痕最小分辨率： 0.025μ試件最大高度： 65mm 最大寬度： 85mm3） 硬度計的使用（1） 轉動試驗力變換手輪，使試驗力符合選擇要求。旋轉試驗力變換手輪時，應小心緩慢地進行，防止過快產生沖擊。
（2） 打開電源開關（22），指示燈（21）及光源燈（10）亮。LCD屏上顯示此時試驗力變換手輪所指示的試驗力，并顯示94年8月8日初始化日期。
（3） 這時光標在94年下顯示，按下[TIME+]或[TIME-]鍵，可遞增或遞減，每按一次遞增或遞減5個數字。年份選擇后，按下[SPECI]鍵選擇月份，這時光標在8月下顯示，數次按下[TIME+]或[TIME-]鍵選擇月份.再按下[SPECI]，這時光標在8日下顯示，如上所述選擇日期。
當測試結果輸出打印時，相應打出所鍵入的年月日期。如不需打印日期時，可連按三次[SPECI]鍵。
（4） 日期鍵入后，LCD屏上顯示D1、D2、HV、N等字母，即表示儀器己進入工作狀態。（5） 轉動物鏡、壓頭轉換手柄（16），使40X物鏡（18）處于主體前方位置。
（光學系統總放大倍率為400*，處于測量狀態。）（6） 將標準試塊或試樣安放在試臺上，轉動旋輪（20）使試臺上升。
眼睛接近測微目鏡觀察。當試樣離物鏡下端2~3mm時，在目鏡的視場中心出現明亮光斑，說明聚焦面即將來到，此時應緩慢微量上升，直至在目鏡中觀察到試塊或試樣表面的清晰成像，這時聚焦過程完成。
（7） 如果在目鏡中觀察到的成像呈模糊狀或一半清晰一半模糊，則說明光源中心偏離系統光路中心，需調節燈泡的中心位置。如果視場太暗或太亮可通過操作面板（6）上的軟鍵調節光源強弱。
（8） 如果想觀察試塊或試樣上的較大視場范圍，可將物鏡壓頭轉換手柄逆時針轉至主體前方，此時，光學系統總放大倍率為100X，處于觀察狀態。當轉換1OX和40X物鏡時聚焦面有微量變化，可微調升降絲桿進行聚焦。
（9） 將轉換手柄逆時針轉動，使壓頭主軸處于主體前方，此時壓頭頂尖（1）與聚焦好的平面之間間隙約為0.4~0.5mm。當測量不規則的試樣時要小心，防止壓頭碰及試樣，損壞壓頭。
（10） 根據試驗要求在操作面板上鍵入試驗力延時保荷時間，每鍵入一次變化為五秒，[十]為加，[-]為減。（11） 按下操作面板（6）上的[START]鍵，此時加試驗力，[LOADING] LED指示燈亮。
（12） 試驗力保持階段時，延時[DWELL]LED亮，此時LCD屏上T按所選擇時間倒計數，延時時間到，試驗力卸除，卸試驗力（UNLOADING）LED亮。在LED未滅前，不要轉動壓頭測量轉換手柄，否則會影響壓痕測量精度，甚至損壞儀器。
（13） 將轉換手柄順時針轉動，使40X物鏡處于主體前方。這時就可在測微目鏡中測量對角線長度。
（14） 先將測微目鏡右邊的鼓輪順時針旋轉，使目鏡內觀察到的兩刻線相近移動。當兩刻線邊緣相近時，透光縫隙逐漸減少，當兩刻線間處于無光隙的臨界狀態時，按下[CL]鍵清零。
（15） 轉動左側鼓輪使鼓輪左邊刻線對準壓痕一角，再轉動右側鼓輪，兩刻線分離，使右側刻線對準壓痕另一角。當刻線對準壓痕對角線無誤時，就按下測微目鏡下方的按鈕輸入，并在顯示屏的D1后顯示。
（16） 當右側鼓輪轉動時，LCD屏上D1后的數字閃爍，表示結果還未輸入，當結果輸入后就不再閃爍，光標轉入D2。按上述要求，再次測定另一對角線長度。
此時LCD屏HV硬度值就同時顯示。注： 壓痕會由于樣品的表面粗糙不平或平整度差異或多或少地發生變形，所以測量對角線應在兩個垂直方向上進行，取其算術平均值。
（ 當進行努氏硬度試驗時，只需測試長對角線長度，HK硬度值就立即顯示。） （17） 本次測量完成后，才能進行下一次試驗。
如果本次測量結果不滿意，可重復進行測量或按[SPECI]、[RESET]復位鍵重新進行試驗。（ 此時測微目鏡刻線需重新對零 ） （18） 當LCD屏顯示測量次數N≥1時，可按[SPECI]、[PRI]打印鍵，測試結果從打印機（24）中打印輸出。
第一次試驗結果（N=O）不予打印。 （19） 當在目鏡中觀察到壓痕太小或太大影響測量時，需重新選擇試驗力，轉動試驗力變換手輪，使試驗力符合要求，這時應按下[SPECI]和[RESET]鍵，LCD屏就顯示所選試驗力。
此時，測微目鏡刻線。
2.hvs
HVS-1000型數顯顯微硬度計簡介 HVS-1000型數顯顯微硬度計是光、機、電一體化的高新技術產品。
該儀器造型新穎、美觀，是普及型顯微硬度計的升級換代產品。該機采用計算機軟件編程，高倍率光學測量系統，光電傳感等技術。
通過軟鍵輸入，能調節測量光源強弱，預置試驗力保持時間、維、努氏試驗方法切換。在軟鍵面板上的LCD顯示屏能顯示試驗方式、試驗力、測量壓痕長度、硬度值、試驗力保持時間、測量次數并能鍵入年、月、日期，試驗結果通過打印機輸出。
硬度計還配有攝影裝置，能對所測壓痕和材料金相組織進行拍攝。適用于測定微小、薄形試件，表面滲鍍層等試件的顯微硬度和測定玻璃、陶瓷等脆性材料的顯微硬度。
2）主要技術參數 試驗力：0.098, 0.246, 0.49, 0.98, 1.96, 2.94, 4.90, 9.80N 試驗力施加方式： 自動加卸試驗力 測量顯微鏡放大倍率： 100X（觀察時）， 400X（測量時） 試驗力保持時間： 5~60s（每5秒為一單位，任意鍵入） 測微壓痕最小分辨率： 0.025μ 試件最大高度： 65mm 最大寬度： 85mm3） 硬度計的使用（1） 轉動試驗力變換手輪，使試驗力符合選擇要求。旋轉試驗力變換手輪時，應小心緩慢地進行，防止過快產生沖擊。
（2） 打開電源開關（22），指示燈（21）及光源燈（10）亮。LCD屏上顯示此時試驗力變換手輪所指示的試驗力，并顯示94年8月8日初始化日期。
（3） 這時光標在94年下顯示，按下[TIME+]或[TIME-]鍵，可遞增或遞減，每按一次遞增或遞減5個數字。年份選擇后，按下[SPECI]鍵選擇月份，這時光標在8月下顯示，數次按下[TIME+]或[TIME-]鍵選擇月份.再按下[SPECI]，這時光標在8日下顯示，如上所述選擇日期。
當測試結果輸出打印時，相應打出所鍵入的年月日期。如不需打印日期時，可連按三次[SPECI]鍵。
（4） 日期鍵入后，LCD屏上顯示D1、D2、HV、N等字母，即表示儀器己進入工作狀態。（5） 轉動物鏡、壓頭轉換手柄（16），使40X物鏡（18）處于主體前方位置。
（光學系統總放大倍率為400*，處于測量狀態。）（6） 將標準試塊或試樣安放在試臺上，轉動旋輪（20）使試臺上升。
眼睛接近測微目鏡觀察。當試樣離物鏡下端2~3mm時，在目鏡的視場中心出現明亮光斑，說明聚焦面即將來到，此時應緩慢微量上升，直至在目鏡中觀察到試塊或試樣表面的清晰成像，這時聚焦過程完成。
（7） 如果在目鏡中觀察到的成像呈模糊狀或一半清晰一半模糊，則說明光源中心偏離系統光路中心，需調節燈泡的中心位置。如果視場太暗或太亮可通過操作面板（6）上的軟鍵調節光源強弱。
（8） 如果想觀察試塊或試樣上的較大視場范圍，可將物鏡壓頭轉換手柄逆時針轉至主體前方，此時，光學系統總放大倍率為100X，處于觀察狀態。當轉換1OX和40X物鏡時聚焦面有微量變化，可微調升降絲桿進行聚焦。
（9） 將轉換手柄逆時針轉動，使壓頭主軸處于主體前方，此時壓頭頂尖（1）與聚焦好的平面之間間隙約為0.4~0.5mm。當測量不規則的試樣時要小心，防止壓頭碰及試樣，損壞壓頭。
（10） 根據試驗要求在操作面板上鍵入試驗力延時保荷時間，每鍵入一次變化為五秒，[十]為加，[-]為減。（11） 按下操作面板（6）上的[START]鍵，此時加試驗力，[LOADING] LED指示燈亮。
（12） 試驗力保持階段時，延時[DWELL]LED亮，此時LCD屏上T按所選擇時間倒計數，延時時間到，試驗力卸除，卸試驗力（UNLOADING）LED亮。在LED未滅前，不要轉動壓頭測量轉換手柄，否則會影響壓痕測量精度，甚至損壞儀器。
（13） 將轉換手柄順時針轉動，使40X物鏡處于主體前方。這時就可在測微目鏡中測量對角線長度。
（14） 先將測微目鏡右邊的鼓輪順時針旋轉，使目鏡內觀察到的兩刻線相近移動。當兩刻線邊緣相近時，透光縫隙逐漸減少，當兩刻線間處于無光隙的臨界狀態時，按下[CL]鍵清零。
（15） 轉動左側鼓輪使鼓輪左邊刻線對準壓痕一角，再轉動右側鼓輪，兩刻線分離，使右側刻線對準壓痕另一角。當刻線對準壓痕對角線無誤時，就按下測微目鏡下方的按鈕輸入，并在顯示屏的D1后顯示。
（16） 當右側鼓輪轉動時，LCD屏上D1后的數字閃爍，表示結果還未輸入，當結果輸入后就不再閃爍，光標轉入D2。按上述要求，再次測定另一對角線長度。
此時LCD屏HV硬度值就同時顯示。注： 壓痕會由于樣品的表面粗糙不平或平整度差異或多或少地發生變形，所以測量對角線應在兩個垂直方向上進行，取其算術平均值。
（ 當進行努氏硬度試驗時，只需測試長對角線長度，HK硬度值就立即顯示。） （17） 本次測量完成后，才能進行下一次試驗。
如果本次測量結果不滿意，可重復進行測量或按[SPECI]、[RESET]復位鍵重新進行試驗。（ 此時測微目鏡刻線需重新對零 ） （18） 當LCD屏顯示測量次數N≥1時，可按[SPECI]、[PRI]打印鍵，測試結果從打印機（24）中打印輸出。
第一次試驗結果（N=O）不予打印。 （19） 當在目鏡中觀察到壓痕太小或太大影響測量時，需重新選擇試驗力，轉動試驗力變換手輪，使試驗力符合要求，這時應按下[SPECI]和[RESET]鍵，LCD屏就顯示所選試驗力。
此時，測微目鏡刻線應重新對零。
3.洛氏硬度計長期使用后應注意些什么
硬度計檢定中注意的問題 HR-150型洛氏硬度檢定之前，先不要用硬度塊去測硬度計的示值誤差，首先確定被檢定硬度計的工作狀態是否在正常工作狀態，這就需要注意以下幾點問題 1、確定硬度計安裝位置是否水平，判斷方法：打開砝碼后蓋，檢查砝碼是否自由鉛垂，在加載過程中，不能碰到兩內側或底托。
2、查看吊桿位置是否正常，判斷方法：用HRC高硬度塊其它也行加上初試驗力時指針已轉動三圈，這時再向上壓，讓指針再轉半圈，在三圈半正負10 格之內，說明吊桿位置正常，如不正常，調節方法：①調節砝碼吊桿長度，將吊桿上兩個調節螺釘上下調節，調到正常工作位置；②調整杠桿的高度，方法是：打開上蓋板，取下前面的指示裝置百分表松開前面和頂上兩個固定杠桿高度的螺絲，再調節頂上沉孔中兩螺絲，明顯可以看到杠桿向上或向下運動，可以調到合適位置，在固緊四個定位螺釘。 3、檢查硬度計的緩沖裝置是否在4~6秒內完全加載，調節方法：打開后蓋，看到緩沖裝置，內有一可調節鈕，調節它可以調節緩沖快慢，若緩沖器中無油或缺油加載時會有沖擊聲音，就要向緩沖器中加液壓油，加油時要把防塵圈撬起最好用油搶加油，加 油量即可。
4、加載動作是否正常。以上都正常還要看加載動作是否正常，在負載轉換中能正常，60、100、150之間轉換，若不能則需調整砝碼位置，這在對測 HRA、HRB硬度時有影響。
HRA與HRC壓頭是一樣的，HRB為Ф1.588mm的鋼球，在測HRB時應注意：HRB的硬度值很小，被測物很軟，若正常測量時，HRB硬度值偏高，有可能是Ф1.588mm的鋼球變形，需更換，在萬一沒能更換時，可以取下鋼球重新裝一次試試，在檢定HRA、HRB、HRC時要注意負載之間轉換。 5、以上正常可以開始正式檢定工作。
檢定時若發現HRC高硬度與低硬度不是線性的誤差，一般是由金鋼石壓頭損壞而造成的，此時需更換壓頭，若誤差是成線性關系，調節方法就有：打開上蓋板，調節頂針上的小蓋片，向里調，指示硬度值會調大，向外調，指示硬度值會調小，反復調節，直至硬度計合格為止。 三 洛氏硬度計故障的分析與排除 如果硬度計示值不合格：引起HR-150型洛氏硬度計檢定不合格的因素有很多，如：壓頭、預負荷、主負荷、機架及試樣支承機構、測量指示機構、試件、試驗條件、操作者等。
我們就其一些常見故障進行分析和排除，如下： 1、加預負荷初，指針有抖動 主要原因：平鍵與升降絲桿的長鍵槽配合松動。 排除方法：擰緊平鍵緊固螺絲或更換平鍵。
2、主負荷加完后，指針有抖動 主要原因：砝碼托盤上有油；緩沖器相對工作臺不水平；機身不水平。 排除方法：清除拖盤油污；調整緩沖器連接機身螺釘，使其水平；在工作臺面上校正水平。
3、開始加主負荷時指針跳動 主要原因：加荷手柄有松動現象；緩沖器的油量不夠。 排除方法：緊固松動的頂絲；加油并排凈空氣。
4、施加主負荷后，指針較長時間才走動 主要原因：砝碼吊桿太長。 排除方法：調短吊桿。
5、加主負荷后，指針不動 主要原因：主負荷沒有加上；緩沖器油針關閉了油孔。 排除方法：調短吊桿長度；打開緩沖器，調開油針。
6、加主負荷時，指針走動太快 主要原因：緩沖器的調節油針在最大開口位置；緩沖器無油。 排除方法：調節油針至合適位置；加油并排凈空氣。
7、加主負荷時，指針走動太慢 主要原因：緩沖器的調節油針調的過小；緩沖器油太臟或粘度過大；百分表測量桿有較大的摩擦；主軸系統有阻力。 排除方法：調節油針至合適位置；更換粘度合適的油；消除摩擦；清洗主軸系統。
8、加主負荷時，指針時走時停、時快時慢 主要原因：緩沖器的油缸里有空氣；機身不水平致使砝碼與機身有碰撞或摩擦。 排除方法：排除油缸中的空氣；調整機身水平。
9、主負荷卸除后指針有跳動現象 主要原因：砝碼吊桿與大杠桿連接件的球頭與球窩有油污。 排除方法：清洗油污。
10、主負荷卸除到最后，指針突然上升或下降 主要原因：操縱手柄松動。 排除方法：將操縱手柄的固定螺絲調好緊固。
11、A、B及C標尺硬度值有規律的偏高 主要原因：測試杠桿比偏大；預負荷大了；主負荷沒有加完；主負荷砝碼輕了。 排除方法：松開調節板固定螺絲，向前移調節板至合適位置；調準預負荷；調短吊桿；給各砝碼配重。
12、A、B及C標尺硬度值有規律的偏低 主要原因：測試杠桿比偏小；預負荷小了；主負荷砝碼重了；壓頭安裝的不正確；工作臺沒有安裝正確；工件與工作臺的密合性差。 排除方法：松開調節板固定螺絲，向后移調節板至合適位置；調準預負荷；調整砝碼質量；重裝壓頭；重新裝好工作臺；重新安放工件。
13、A值合格，C值不合格 主要原因：壓頭頂端上部圓錐面不光滑或圓錐角超差過大；靠近壓頭頂端上部圓錐面有損。 排除方法：修理或更換壓頭。
14、A、C值合格，B值不合格 主要原因：鋼球在球座中松動；B壓頭的鋼球尺寸偏差大或生銹有損。 排除方法：重新安裝；更換新鋼球。
15、A、B及C標尺值都不穩定 主要原因：主軸系統有阻力；主軸的端面不平；大杠桿上的刀刃、支點刀刃接觸有變或變鈍。 排除方法：清洗主軸系統；。
4.關于硬度計的問題
1、硬度計的分類： 按材料分類有： 金屬硬度計 橡膠硬度計 石材硬度計 水果硬度計 按名稱分類有： 洛氏硬度計 HR 表面洛氏硬度計 HR(15.30.45)(N,T) 維氏硬度計 HV 里氏硬度計 HL 布氏硬度計 HB(S) 肖氏硬度計 HS 邵氏硬度計 HA 韋氏硬度計 HW 巴氏硬度計 一個單位相當于壓入深度0.0076mm 按類型分類有： 便攜硬度計（手提式硬度計） 臺式硬度計 多功能硬度計 超聲波硬度計 視覺硬度計 按示值顯示分類有： 數顯硬度計 指針示硬度計 讀值查表示硬度計硬度計又分為便攜式硬度計和臺式硬度計。
·洛氏硬度計：用于鑄鐵等工件的洛氏硬度值測量 ·維氏硬度計：用于較薄工件的維氏硬度值測量 ·布氏硬度計：用于硬度較高的工件布氏硬度值測量 ·里氏硬度計：是便攜式硬度計，用于不宜拆卸或較大產品的硬度值測量 ·邵氏硬度計：用于橡膠類產品邵氏硬度值測量 ·韋氏硬度計：用于鋁合金類產品韋氏硬度值測量 ·巴氏硬度計用于玻璃鋼類產品巴氏硬度值測量 ·萬能硬度計：用于多種硬度標尺下的硬度值測量 ·顯微硬度計：是維氏硬度計的一種，用于很薄的工件的維氏硬度值測量 ·肖氏硬度計用于測定黑色金屬和有色金屬的肖氏硬度值 臺式硬度計是相對于便攜式硬度計來說的，臺式硬度計具有測試穩定，精度高等特點.數顯臺式硬度計，一般是指具有液晶屏直接顯示硬度值，數顯臺式硬度計是相對于表盤硬度計來說的，具有直觀、高效等特點。.。
