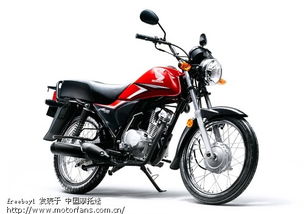

CG、CB都是常見的摩托車型號,CG是指本田開發的一款頂桿式發動機和一款車型,由于目前國內各廠大量使用這款頂桿發動機,而且配件基本都是通用的,所以管這款機型或車型都叫做CG款,這樣在采購配件時就比較方便了,一說人家就能明白。
CB也是這樣,只不過是本田開發的一款鏈條發動機。CL有多種意思,可以是指原來的春蘭,也就是仿本田CB125T的雙缸雙排車型,也可以指本田的另外一款車型,另外象GL則是指五羊款車型,該車的代號就是GL15,也不是常說的老五羊款。
這些都是國內有代表性的車型,代表了某一常見的款式,而且仿制這幾種款式的車很多,購買配件或整車時,只要一報這些型號,就知道是哪款車型及配件了。
化 油 器 的 正 常 維 護 化油器是在發動機工作產生的真空作用下,將一定比例的汽油與空氣混合的機械裝置。
汽油是由油箱再通過汽油濾清器進入化油器的,汽油濾清器可將混入汽油中的雜質及油箱內的氧化皮過濾掉。如果濾清器質量有缺陷,仍有部分雜質通過濾清器進入化油器。
另外汽油中含有能形成膠質的成分,經長時間沉積會(huì )凝結出膠質,附著在化油器的零部件(如量孔)、油道及浮子室表面上。 空氣是通過空氣濾清器進入化油器的,基于進氣阻力不能過大和其他因素的考慮,過濾裝置不能過于致密,因而空氣中的部分微小雜質仍會(huì )通過空濾器進入化油器中。
如果濾清器質量有缺陷,會(huì )造成更嚴重的影響。 組成化油器油道、氣道中的較多零部件,如主量孔、怠速量孔、主空氣量孔、怠速空氣量孔、主泡沫管等等都有內徑很小的孔(內徑在0。
3~1。5mm之間),進入化油器內的汽油雜質、膠質和空氣中的雜質,往往會(huì )將這些孔徑改變或堵塞,導致化油器氣道、油道不暢,使化油器供油特性變化,甚至引起化油器性能故障。
化油器的正常維護實際上就是保持化油器出廠時的清潔度,這在化油器專業生產廠家如我公司是作為化油器質量評定的一項關鍵指標來控制,為達到日本三國公司的控制標準,運用各種先進設備和工藝在生產每個環節進行嚴格控制的。因此為保證摩托車的正常使用,必須注意對化油器進行正常的維護:定期清洗化油器,保持化油器油道、氣道的清潔,細小孔徑的通暢。
這對延長化油器使用壽命也是相當重要的。從經驗來看,很多化油器性能方面的故障,都可通過定期清洗化油器加以解決。
化油器正常維護注意事項: 1:化油器是發動機中的關鍵零部件,細小的變動都可能會(huì )影響整車性能。因而在化油器拆裝過程中,要使用合適的工具,并且力度適中,以防零件變形。
拆卸的零件要按先后順序擺放整齊,以防裝配中漏裝或錯裝。 2:化油器的清洗要在清潔的場地進行。
首先擦凈化油器外表面,內部零件的清洗可使用化油器專用清洗劑或工業汽油。除雜質外,要注意清洗零件表面的汽油膠質。
清洗完的零件用壓縮空氣吹凈,不能采用會(huì )產生毛邊的布類或紙張擦拭,以防再次污染。 堵塞的小孔禁用鋼絲等堅硬物體捅開,防止改變孔徑引起化油器性能變化,應使用汽油或壓縮空氣清洗沖出。
3:在化油器裝配過程中,對浮子室聯結螺釘、化油器與發動機聯結螺釘,切忌一次擰緊,必須分幾次擰緊,一般擰緊力矩在12N。m~15N。
m之間。否則會(huì )造成結合面變形,出現漏氣或漏油現象。
量孔類零件擰緊力矩一般在1。5N。
m~3。0N。
m之間, 擰緊力矩過大會(huì )損壞螺紋,導致零件變形,甚至產生金屬屑,造成二次污染,影響化油器性能。 4:在清洗化油器過程中,如發現化油器浮子室內有較多沉積物時,往往是由于汽油濾清器失效造成的。
此時要對汽油濾清器進行檢查,如確認其失效則需清洗或更換新的汽油濾清器。 5:如長時間不使用摩托車,需將化油器浮子室內燃油放盡,以防汽油膠質沉積凝結,造成化油器故障。
另外,要特別強調的是:由于怠速調節螺釘的位置對摩托車排放、怠速、過渡、油耗等性能均有重要的影響。化油器清洗時一般禁止動怠速空氣調節螺釘(見圖)。
如確需拆卸怠速空氣調節螺釘時,應先將調節螺釘擰到底,記住擰進圈數(精確到1/8圈),裝配時按原圈數返回。 化油器作為一種精密的機械裝置,它對發動機的重要作用可以稱之為發動機的"心臟"。
從專業角度來看:化油器本身的故障率是極低的。但為什么在實際使用中往往化油器故障率并不低呢?原因有以下兩點:①由于發動機的所有工作特性均與化油器相關,如加速、過渡、油耗等等。
因此判斷摩托車發生的性能故障原因時,往往會(huì )將電器件或其他機械部件的故障與化油器混為一談,誤判為化油器故障而更換化油器。如:濾清器失效使雜質堵塞化油器,更換新化油器故障消除,但沒有解決根本問題。
②相關零部件的質量問題,使化油器使用壽命大大縮短。 如清潔度的降低,增大化油器零部件的磨損等等。
作為化油器專業生產廠家,我們在同摩托車整車廠的合作中,也常常遇到類似的問題。下面就化油器一些典型故障的分析與排除方法進行介紹。
起動困難 怠速不穩 過渡不良 動力不足 化油器漏油 油耗高 起動困難 根據國家標準,在正確使用化油器起動加濃裝置的前提下,腳踏或電起動時間超過15秒,發動機仍不能保持連續運轉判為起動困難。 起動困難的原因及相應排除方法有以下幾種。
1:化油器浮子室內無燃油 化油器進油通道堵塞。分析及排除步驟如下: 打開化油器浮子室,檢查在浮子下落時是否帶動進油針閥隨之下落。
若針閥不隨浮子運動仍與針閥座緊密結合,可判斷針閥與閥座粘接引起進油通道堵塞,此故障一般為汽油膠質凝結在針閥與閥座之間所致。 可采用酒精或丙酮清洗。
此類故障常出現在長時間不使用的摩托車上。特別是發動機廠和摩托車廠裝機后沒有放盡化油器浮子室中的汽油,在庫存或銷售期稍長的情況下,就會(huì )出現汽油膠質凝結,導致化油器性能故障. 取下浮子和針閥,從化油器進油接管處接入汽油,觀察汽油從閥座口流出狀況,若。
經過近十年的實際維修工作,我對摩托車發動機大修應注意的事項總結如下,希望能與大家共勉。
一、操作環境要防塵、防風,操作要規范 一些摩托車維修店大修發動機都是在室外操作,他們不管風塵多大,只顧悶頭換件。君不知,塵土混入機內會(huì )造成不應有的磨料磨損,在這種環境下?lián)Q的新機油有可能比舊機油還臟,大修發動機必須在室內進行。
另外,操作還要規范,該拆的拆,不該動的不要動。如換CC125變速凸輪及撥叉,發動機左側箱不必打開,曲軸不用取下,便可換修變速機構。
若誤操作會(huì )造成不必要的麻煩,不僅誤工誤時,還有可能造成側箱密封不良。修好發動機的先決條件是要對其了如指掌,認真領會(huì )發動機零部件結構圖。
二、發動機外殼拆前清洗不可少 大修時的發動機外殼上有很多油污及沙塵堆積,若不及時清理,這些雜質定會(huì )在拆卸發動機時混入機體內部,裝機后,給相關部件帶來不必要的磨損。再有,異物落入發動機內,變會(huì )堵塞油道,并會(huì )因此導致潤滑不良,造成抱缸、抱軸,離合器燒結等。
此外,未經清洗的發動機外殼,在合箱時,異物會(huì )卡在箱體結合處,影響密封,造成滲油、漏油。清洗發動機外殼,還可以防止油泥覆蓋住螺栓,以免漏拆。
如重慶80發動機中箱固定螺栓,有兩只極易被油泥蓋住,若漏拆,強行拆箱,會(huì )損壞發動機箱體。三、做好標記很重要 無論是成熟車型,還是過渡車型,摩托車發動機品種繁多,結構特點各異。

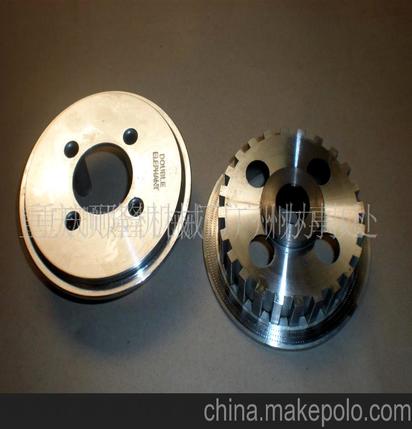

當我們分解各種發動機時,應做好各種配件的安裝標記,有些螺母絲扣是相同的,但外觀迥異,應做好標記,不可任意安裝,因為各種螺母都有一定的扭矩要求,各種形狀是經過多次試驗確定的,有一定的科學依據,若互換,會(huì )影響其固定效果,引發新的故障。如CG125離合器固定螺母與曲軸右端機油過濾器螺母內螺紋相同,互換后雖可以裝上,但二者形狀不同,扭矩不同,離合器固定螺母要比曲軸固定螺母的扭矩大得多。
當我們拆開不太熟悉車型的發動機時,如CB125T、CBR400等,更應在所拆各件上做好標記,以防錯裝、漏裝。四、使用專用工具、專用器皿 工具的使用直接影響到維修工作的質量與效率。
專用工具是為維修規定的部位設計的,科學易用、省力、不傷配件,如怕麻煩、圖省錢,隨便拿個工具違規操作會(huì )使工作質量大打折扣。如,拆卸GY6機后離合器固定螺母應用19#套頭扳手與制動器配合方可順利拆下,可見有些維修店沒有專用工具,隨便拿只鋼沖野蠻拆卸,螺母是拆下來了,變了形的螺母怎能再按規定扭矩緊固?離合器固定螺母日久松脫會(huì )造成離合器總成脫落,后果不堪設想。
曾有一摩友的摩托車大修不久后,離合器脫落致側箱破裂。不規范的操作也會(huì )損壞輸出軸內端的軸承。
此外,當我們拆開發動機時,應把清洗前后的機件按序擺放于專用的鋁盤或木盤中,不可隨處堆放,有些很小的機件極易丟失,如各曲軸的半圓鍵、活塞銷擋圈、各種卡簧墊片定位銷等。五、配件安序擺放 分解不熟悉的發動機時,要按先后順序擺放各機件,防止漏裝、錯裝。
如各車發動機變擋機構,在更換破損部件時,按從左向右把分解各件一一擺好,替換新品后按相反順序組裝,以免造成錯誤。六、相關部件的清理十分關鍵 發動機一旦拆開,各墊片(紙質、石棉等墊片)使用后會(huì )推動彈力,推動密封作用,不能再用,應徹底鏟除更換新品。
再者,無墊片密封部位要用竹片將失效密封膠仔細去除(DX100、AX100、K100等二沖程發動機中箱),然后,均勻涂抹正品專用密封膠合箱緊固。所拆各件及各機件配合空隙的油泥、磨削應用竹片徹底清除,如CG125機油過濾器、C100離合器中的硬質雜物。
此項工作也決定著大修后發動機的使用奉命。有些維修工只管更換損壞部件,不更換疲勞的油封、墊片、卡簧,也不清洗機內油泥、雜質,裝機上架后,車雖然能騎,但時間不長,新故障就會(huì )出現。
七、更換配件要仔細測量、比較 配件市場魚龍混雜,為保證維修質量,在購買正品的同時還要把舊件與新件認真比較,使用專用工具實際測量,要求大修后的發動機完好如初。如更換曲軸、汽缸組件等機件時,要用游標卡尺實測曲軸總成各件是否標準,測量缸塞環是否配合嚴密,避免配件裝畢試車時才發現毛病,誤工費時。
八、機件組裝潤滑油的涂抹不可少 組裝所拆各件時要取適量新品潤滑油均勻涂抹于各件結合部位,如曲軸與軸承、變擋凸輪與箱體、變擋齒輪與齒輪、缸塞環等件之間,抹上潤滑油組裝會(huì )更順暢,以利合箱嚴密,避免組裝各件干燥發澀,合箱困難,以致?lián)p壞機件。九、選用標準墊片,慎用密封膠 組裝發動機時,新品墊片的選用不可忽視,若選用了不標準的墊片,將會(huì )造成漏油、啟動困難(二沖程車進氣漏氣,造成混合氣過稀,故而難著車),更甚者將造成油路阻塞,引發新故障。
尤其是上缸墊,要求嚴格,次品極易燒穿,該用石棉的不能用鋁墊,過厚還會(huì )影響壓縮比,致車輛難啟動,行車無力。另外,還要注意膠質墊片、密封圈不可漏裝,如CY80、DX100、AX100等曲軸上的膠圈,化油器接口上的膠圈。
密封膠在發動機組裝時使用很少,只有在二沖程車中箱組裝時、CB機缸蓋上會(huì )用,四沖車發動。
