分光計調整的要求是:望遠鏡對無窮遠聚焦,平行光管和望遠鏡光軸與儀器轉軸垂直,使平行光管發出平行光束。
調節技巧:在分光計調節中,難點是掌握使望遠鏡軸線與平臺轉軸垂直的方法與技巧。認真細致的粗調和“各半調節法”是實現這一調節的前提和基礎。

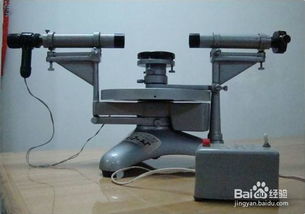

正確的調節方法必須先進行粗調,即一面用手來回旋轉分光計的刻度盤或平臺,使平臺上平面鏡法線方向在望遠鏡的軸線方向左右來回通過,同時用眼睛在望遠鏡附近上下來回移動,耐心地尋找,找到由平面鏡反射回的光斑,這是尋找光斑的關鍵。結構原理:各種型號的分光計,其光學原理基本相同,主要部件包括望遠鏡、平行光管、載物臺(臺上安置分光用的三棱鏡或光柵)、刻度盤和游標盤、底座五大部分。
望遠鏡望遠鏡由物鏡和目鏡組成,物鏡和目鏡之間有分劃板。分劃板緊貼一個直角三棱鏡,在棱鏡的直角面上有一個被光源照亮的小綠十字,其中心位置與分劃板刻線的上交點對稱。
平行光管它的作用是產生平行光。管的一端裝有一個消色差的復合正透鏡, 另一端是裝有狹縫的套管。
載物臺載物臺是用來放置待測器件的。它的下方有三個螺釘, 形成一個正三角, 用來調節分光元件的方位。
以上內容參考:百度百科-分光計。
分光計的調整要求是:使平行光管出射平行光;望遠鏡適合于接收平行光;平行光管和望遠鏡的光軸等高并與分光計中心軸垂直.
怎樣調節分光計,調整時應注意的事項有:
1、望遠鏡筒的自準直。
2、棱鏡或光柵的色散。
3、限制儀器精度的原因分析。
4、使用中的注意事項。
擴展資料:
結構原理:
各種型號的分光計,其光學原理基本相同,主要部件包括望遠鏡、平行光管、載物臺(臺上安置分光用的三棱鏡或光柵)、刻度盤和游標盤、底座五大部分。
望遠鏡
望遠鏡由物鏡和目鏡組成,物鏡和目鏡之間有分劃板。分劃板緊貼一個直角三棱鏡,在棱鏡的直角面上有一個被光源照亮的小綠十字,其中心位置與分劃板刻線的上交點對稱。
平行光管
它的作用是產生平行光。管的一端裝有一個消色差的復合正透鏡, 另一端是裝有狹縫的套管。
載物臺
載物臺是用來放置待測器件的。它的下方有三個螺釘, 形成一個正三角, 用來調節分光元件的方位。
參考資料來源:搜狗百科-分光計
使用中的注意事項:
1、該儀器應放在干燥的房間內,使用時放置在堅固平穩的工作臺上,室內照明不宜太強。
2、熱天時不能用電扇直接向儀器吹風,防止燈泡燈絲發亮不穩定。
3、使用本儀器前,使用者應該首先了解本儀器的結構和工作原理,以及各個操縱旋鈕之功能。在未按通電源之前,應該對儀器的安全性能進行檢查,電源接線應牢固,通電也要良好,各個調節旋鈕的起始位置應該正確,然后再按通電源開關。
3、在儀器尚未接通電源時,電表指針必須于“0”刻線上,若不是這種情況,則可以用電表上的校正螺絲進行調節。
擴展資料
儀器特點:
1、獨特的長光程光路設計,使儀器分辨率更高,尤其適合微量測試 強大的數據處理功能,使測試結果能得到充分的應用,用戶編輯更為簡單快捷。
2、采用懸架式光學系統設計,整體光路獨立固定在16mm厚的鋁制無變形基座上,底板的變形和外界的震動對光學系統不產生任何影響,從而大大提高了儀器的穩定性和可靠性。
3、采用同步正弦機構,波長準確度高,重復性好。
參考資料來源:搜狗百科——分光光度計
分光計,是一種測量角度的。其基本原理是,讓光線通過狹縫和聚焦透鏡形成一束平行光線,經過反射或折射后進入望遠鏡物鏡并成像在望遠鏡的焦平面上,通過目鏡進行觀察和測量各種光線的偏轉角度,從而得到光學參量等。
分光計調整的基本要求是:
1、望遠鏡對無窮遠聚焦;
2、平行光管和望遠鏡光軸與儀器轉軸垂直;
3、使平行光管發出平行光束。
調節前先用眼睛觀察望遠鏡、載物平臺、平行光管是否垂直于儀器的轉軸,粗調之后再對各部分進行精細調節。
(1)望遠鏡部分的調節
望遠鏡的作用是將平行光會(huì )聚到它的焦平面上,為了實現這一目的,我們先調叉絲,使它準確的成像在焦平面上,為此我們先打開變壓器,通過望遠鏡可以看到綠色的游標叉絲,然后調節目鏡使看到的叉絲最清晰,但這時叉絲不一定處在望遠鏡的焦平面上,為此載物臺上放一平面反射鏡,利用自準方法調節叉絲位置。由于叉絲被燈照亮,通過它的光從物鏡射出又由平面反射回來,調節平面反射鏡處的傾斜螺絲和望遠鏡的傾斜螺絲就會(huì )在望鏡反射回來的光,這時再將目鏡和叉線為一體一起移動,使看到叉絲象和叉絲無視差,即當人眼左右上下編移時看到兩者沒有明顯的相對位移,這時叉絲就算調在物鏡的焦平面上,在衍射角測量中我們轉動望遠鏡,為了減少測量誤差,我們還須使平行光正人射到光柵面上并且又使其衍射角處在與儀器度盤面的平行的平面內,因此還要使望遠鏡的光軸調到垂直于儀器的旋轉軸,為此,我們轉動望遠鏡觀察從平面反射鏡反射回來的叉絲象相對望遠鏡分化板中心有無位移,一般情況下兩者之間是位移的,并且在望遠鏡轉過180°角時產生一個大的位移量,這說明平面鏡對轉軸還在傾斜,為了消除這種傾斜,我們還要調節平面處的螺絲和望遠鏡的螺絲使物移量各減少一半,(量大位移的)并且又保持叉絲及其象的清晰且無視差。以上調節反復進行幾次,調好后就把望遠鏡固定不動,這時望遠鏡部分的調節就算完成。
(2)平行光管部分的調節
它的作用主要是用來產生一定口徑的平行光束。我們用鈉光燈照亮平行光管中的狹縫,并前后拉動狹縫,使在望遠鏡目鏡分劃板處成清晰象且無視差。還要調節平行光管的傾斜螺絲,使狹縫象上下兩端對稱于望遠鏡的分劃板中心。完成上述調節,平行光管就能正常工作。
(3)光柵的調節
光柵作為色散光元件,用它產生色散使其產生的衍射角處在與度盤平行的平面內,為此,在載物臺放上光柵,通過望遠鏡目鏡觀察光柵面反射回來的叉絲象,并調節物臺下的三個螺旋使之與劃分板中心重合。這時光柵面同時垂于平行光管光軸和望遠鏡光軸,至此儀器調整完畢,可以進行譜線觀察及測量工作。
注意事項
1.測量前,一定將儀器調整為黃色狹縫象(0級)、光柵表面綠色反射像、望遠鏡目鏡分劃板十字叉絲三者時成清晰像,否則會(huì )造成較大的測量誤差。
2.手動找到兩波長衍射像后,將望遠鏡鎖緊,旋轉微調螺釘瞄準、讀數。
