光纖熱塑(光纖熔接注意事項有哪些)
1.光纖熔接注意事項有哪些

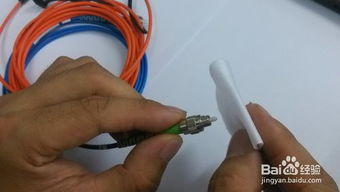

一、熔接過程1、工具：主機、切割刀、光纖、剝線鉗、酒精（99%工業(yè)酒精最好，用75%的醫(yī)用酒精也可）、棉花（用面巾紙也可）、熱縮套管2、放電實驗：目的： 讓光纖熔接機適應當前的環(huán)境 為什么做： 更好的適應環(huán)境，放電更充分，熔接效果更好 怎么做： （1）、加入光纖，選擇“放電實驗”功能。
屏幕顯示出放電強度，直到出現(xiàn)“放電OK“為止。 （2）、空放電，按ARC鍵 做多少次： 過程會出現(xiàn)“放電過強，放電過弱“，直到放電OK止 什么時候做：（1）、位置改變時（一般超過300KM） (2)、海拔變化時（一般超過1000m） (3)、在更換電極后一定需要做放電實驗 （4）、緯度變化時 注意：不是每次熔接前都要做放電實驗3、確認你所熔接的光纖類型和需要加熱的熱縮套管類型 如何選擇：光纖類型： 在熔接模式中選擇SMF、MF、DSF、NZDF等4、制備光纖 光纖：纖芯、涂覆層、包層 我們要熔接的是裸纖，就是纖芯 用光纖剝線鉗剝除一段裸光纖出來，用酒精棉來清潔干凈，然后用光纖切割刀來切割，切割長度按照上面參數(shù)來確定，切割刀上面有尺寸刻度，注意保持切割的端面保持垂直狀態(tài)，誤差一般是2°以內，1°以內，注意一下，先清潔后切割！ 加入一句：放置熱縮套管，在切割前做完這個動作5、熔接 光纖切好后，把光纖放入光纖熔接機內， 放的位置：V型槽端面直線與電極棒中心直線中間1/2的地方！ 然后放好光纖壓板，防下壓腳（另一側同），蓋上防風蓋，按SET鍵，開始熔接，整個過程需要需要15秒左右的時間（不同熔接機不一樣，大同小異），屏幕上出現(xiàn)兩個光纖的放大圖象，經(jīng)過調焦、對準一系列的位置、焦距調整動作后開始放電熔接。
6、整理 整理工具，放到指定的位置，收拾垃圾，收拾時候注意碎小的光纖頭7、在操作過程常注意的問題 （1）、清潔，光纖熔接機的內外，光纖的本身，重要的就是V型槽、光纖壓腳和反光鏡片等部位。（2）、切割時，保證切割端面89°±1°，近似垂直，在把切好的光纖放在指定位置的過程中，光纖的端面不要接觸任何地方，碰到則需要我們重新清潔、切割：強調先清潔后切割?。?）、放光纖在其位置時，不要太遠也不要太近，1/2處，熟練程度！（4）、在熔接的整個過程中，不要打開防風蓋 （5）、加熱熱縮套管，過程學名叫接續(xù)部位的補強，加熱時，光纖熔接部位一定要放在正中間，加一定張力，防止加熱過程出現(xiàn)氣泡，固定不充分等現(xiàn)象，強調的是加熱過程和光纖的熔接過程可以同時進行，加熱后拿出時，不要接觸加熱后的部位，溫度很高，避免發(fā)生危險。
二、一般的日常維護 關鍵詞： 清潔、干燥 保潔工具（常用）：棉花，棉簽棒，光纖本身，空氣氣囊、酒精（要求同上） 需要清潔的部位：光纖壓腳：用棉花棒蘸酒精按同一方向擦拭 V型槽： 住友有專門的清潔工具，沒有的話可以用酒精棒，也可以用裸光纖來清潔，一般多用空氣氣囊吹氣，但是避免用口吹氣，那樣有濕氣。清潔V型槽 熔接機調芯方向的上下驅動范圍各只有數(shù)十微米，稍有異物就會使 光纖圖像偏離正常位置，造成不能正常對準。
這時候需及時清潔V型槽，具體過程如下：1> 掀起熔接機的防風罩。2> 打開光纖壓頭和夾持器壓板。
3> 用棉簽棒沾無水酒精（或將牙簽削尖）單方向擦拭V型槽，即可?！钭⒁猓?切忌用硬質物清潔V型槽或在V型槽上用力，避免壞V型 槽或使V型槽失準，造成儀表不能正常使用。
三、耗材 主要是光纖切割刀的刀片和放電用的電極 刀片壽命： 12個面，每個面切割2500次左右，壽命3萬次 電極壽命：一般放電超過2000次就要更換 注意： 在保潔、更換電極刀片的時候，日常使用時也是，避免任何形式的和刀片電極部位的接觸，對本身有很大傷害！ 一、影響光纖熔接損耗的主要因素 影響光纖熔接損耗的因素較多，大體可分為光纖本征因素和非本征因素兩類。 1.光纖本征因素是指光纖自身因素，主要有四點。
（1）光纖模場直徑不一致； （2）兩根光纖芯徑失配； （3）纖芯截面不圓； （4）纖芯與包層同心度不佳。 其中光纖模場直徑不一致影響最大，按CCITT（國際電報電話咨詢委員會）建議，單模光纖的容限標準如下： 模場直徑：（9~10μm）±10%，即容限約±1μm； 包層直徑：125±3μm； 模場同心度誤差≤6%，包層不圓度≤2%。
2.影響光纖接續(xù)損耗的非本征因素即接續(xù)技術。 （1）軸心錯位：單模光纖纖芯很細，兩根對接光纖軸心錯位會影響接續(xù)損耗。
當錯位1.2μm時，接續(xù)損耗達0.5dB。 (2)軸心傾斜：當光纖斷面傾斜1°時，約產(chǎn)生0.6dB的接續(xù)損耗，如果要求接續(xù)損耗≤0.1dB，則單模光纖的傾角應為≤0.3°。
（3）端面分離：活動連接器的連接不好，很容易產(chǎn)生端面分離，造成連接損耗較大。當熔接機放電電壓較低時，也容易產(chǎn)生端面分離，此情況一般在有拉力測試功能的熔接機中可以發(fā)現(xiàn)。
（4）端面質量：光纖端面的平整度差時也會產(chǎn)生損耗，甚至氣泡。 （5）接續(xù)點附近光纖物理變形：光纜在架設過程中的拉伸變形，接續(xù)盒中夾固光纜壓力太大等，都會對接續(xù)損耗有影響，甚至熔接幾次都不能改善。
3.其他因素的影響。 接續(xù)人員操作水平、操作步驟、盤纖工藝水平、熔接機中電極清潔程度、熔。
2.求問光纖熱塑治療后如何護理?
光纖熱塑治療后，您就開始恢復。
您可能會要求佩戴彈力服，這是快速恢復的主要步驟。彈力服可以促進愈合，防止組織移動，還可以預防血液淤積。
佩戴彈力服一般在1-3天，治療部位有時有必要做短時的冰敷。您的醫(yī)生可能會建議你在治療后幾天做點運動，以促進血液循環(huán)，但僅限于輕微的活動。
在治療后數(shù)天內，不可以服用任何血液稀釋劑，如阿司匹林。此外，還建議您治療后不吸煙。
康復分幾個階段。首先，治療后出現(xiàn)的輕微的瘀傷和麻木，這些副反應如果沒有在離開休息室的數(shù)小時內消失，也會在幾天之內恢復。
腫脹一般在一個星期內消退。在這個時候你的醫(yī)生將要求做些正常的活動。
3.使用光纖熱塑去除雙下巴時應該注意哪些問題
下巴整形術前術后注意事項：術前準備——手術前要告訴醫(yī)師是否吸煙，有無牙齒或牙齦疾病，醫(yī)師會根據(jù)您自身的情況進行設計，并雕刻擬植入的下頦植入體，您可以應向醫(yī)師提出自己的期望，醫(yī)師將向您解釋可能達到的手術效果。
手術前后可能服用抗生素以防治感染。手術過程——手術一般沿下唇在口內作切口，有時也在頦下作切口，將下頦假體放置在下頜骨前方，可能需要30分鐘左右。
手術過程一般在局麻下進行，您不必緊張，不會有痛疼感。 常手術后下頦要用固定帶固定3天，以減輕腫脹和不適。
口內縫線在術后10天左右拆祛。也有些口內縫線將會自行脫落。
頦下切口一般5天左右拆線。 術后幾日內，手術區(qū)腫脹，微笑和談話會感到有些不適。
術后要注意口腔衛(wèi)生，飲食應為流質，逐漸過度，并有一定限制，以防止不適當?shù)倪\動而使假體位置移動。下巴整形術后注意：1、術后7天之內盡量避免手術部位沾水。
2、保證手術部位清潔，防止感染。如果傷口上有血痂或分泌物，可用無菌鹽水擦拭。
3、手術后可對局部傷口加壓包扎或用冰袋冷敷，但壓力不宜大，以免損傷手術部位。術后一旦發(fā)生出血不止和嚴重血腫，應及時到醫(yī)院復診。
4、術后應有安靜舒適的環(huán)境休養(yǎng)。避免負重從而加重傷口腫脹。
5、手術當日傷口會有些疼痛，但隨著時間的推移會逐漸減輕。病人不要急于吃去痛片，因為阿斯匹林類藥物會加重傷口出血。
6、避免進食刺激性食物如辣椒等。7、嚴格遵守醫(yī)生囑咐服藥及復診。
4.求問光纖熱塑治療后如何護理
光纖熱塑治療后，您就開始恢復。您可能會要求佩戴彈力服，這是快速恢復的主要步驟。彈力服可以促進愈合，防止組織移動，還可以預防血液淤積。佩戴彈力服一般在1-3天，治療部位有時有必要做短時的冰敷。
您的醫(yī)生可能會建議你在治療后幾天做點運動，以促進血液循環(huán)，但僅限于輕微的活動。在治療后數(shù)天內，不可以服用任何血液稀釋劑，如阿司匹林。此外，還建議您治療后不吸煙?？祻头謳讉€階段。首先，治療后出現(xiàn)的輕微的瘀傷和麻木，
這些副反應如果沒有在離開休息室的數(shù)小時內消失，也會在幾天之內恢復。腫脹一般在一個星期內消退。在這個時候你的醫(yī)生將要求做些正常的活動。
5.使用光纖熱塑去除雙下巴時應該注意哪些問題
下巴整形術前術后注意事項：術前準備——手術前要告訴醫(yī)師是否吸煙，有無牙齒或牙齦疾病，醫(yī)師會根據(jù)您自身的情況進行設計，并雕刻擬植入的下頦植入體，您可以應向醫(yī)師提出自己的期望，醫(yī)師將向您解釋可能達到的手術效果。
手術前后可能服用抗生素以防治感染。手術過程——手術一般沿下唇在口內作切口，有時也在頦下作切口，將下頦假體放置在下頜骨前方，可能需要30分鐘左右。
手術過程一般在局麻下進行，您不必緊張，不會有痛疼感。 常手術后下頦要用固定帶固定3天，以減輕腫脹和不適。
口內縫線在術后10天左右拆祛。也有些口內縫線將會自行脫落。
頦下切口一般5天左右拆線。 術后幾日內，手術區(qū)腫脹，微笑和談話會感到有些不適。
術后要注意口腔衛(wèi)生，飲食應為流質，逐漸過度，并有一定限制，以防止不適當?shù)倪\動而使假體位置移動。下巴整形術后注意：1、術后7天之內盡量避免手術部位沾水。
2、保證手術部位清潔，防止感染。如果傷口上有血痂或分泌物，可用無菌鹽水擦拭。
3、手術后可對局部傷口加壓包扎或用冰袋冷敷，但壓力不宜大，以免損傷手術部位。術后一旦發(fā)生出血不止和嚴重血腫，應及時到醫(yī)院復診。
4、術后應有安靜舒適的環(huán)境休養(yǎng)。避免負重從而加重傷口腫脹。
5、手術當日傷口會有些疼痛，但隨著時間的推移會逐漸減輕。病人不要急于吃去痛片，因為阿斯匹林類藥物會加重傷口出血。
6、避免進食刺激性食物如辣椒等。7、嚴格遵守醫(yī)生囑咐服藥及復診。
