1.光纖熔接注意事項有哪些

一、熔接過程1、工具：主機、切割刀、光纖、剝線鉗、酒精（99%工業酒精最好，用75%的醫用酒精也可）、棉花（用面巾紙也可）、熱縮套管2、放電實驗：目的： 讓光纖熔接機適應當前的環境 為什么做： 更好的適應環境，放電更充分，熔接效果更好 怎么做： （1）、加入光纖，選擇“放電實驗”功能。

屏幕顯示出放電強度，直到出現“放電OK“為止。 （2）、空放電，按ARC鍵 做多少次： 過程會出現“放電過強，放電過弱“，直到放電OK止 什么時候做：（1）、位置改變時（一般超過300KM） (2)、海拔變化時（一般超過1000m） (3)、在更換電極后一定需要做放電實驗 （4）、緯度變化時 注意：不是每次熔接前都要做放電實驗3、確認你所熔接的光纖類型和需要加熱的熱縮套管類型 如何選擇：光纖類型： 在熔接模式中選擇SMF、MF、DSF、NZDF等4、制備光纖 光纖：纖芯、涂覆層、包層 我們要熔接的是裸纖，就是纖芯 用光纖剝線鉗剝除一段裸光纖出來，用酒精棉來清潔干凈，然后用光纖切割刀來切割，切割長度按照上面參數來確定，切割刀上面有尺寸刻度，注意保持切割的端面保持垂直狀態，誤差一般是2°以內，1°以內，注意一下，先清潔后切割！ 加入一句：放置熱縮套管，在切割前做完這個動作5、熔接 光纖切好后，把光纖放入光纖熔接機內， 放的位置：V型槽端面直線與電極棒中心直線中間1/2的地方！ 然后放好光纖壓板，防下壓腳（另一側同），蓋上防風蓋，按SET鍵，開始熔接，整個過程需要需要15秒左右的時間（不同熔接機不一樣，大同小異），屏幕上出現兩個光纖的放大圖象，經過調焦、對準一系列的位置、焦距調整動作后開始放電熔接。

6、整理 整理工具，放到指定的位置，收拾垃圾，收拾時候注意碎小的光纖頭7、在操作過程常注意的問題 （1）、清潔，光纖熔接機的內外，光纖的本身，重要的就是V型槽、光纖壓腳和反光鏡片等部位。（2）、切割時，保證切割端面89°±1°，近似垂直，在把切好的光纖放在指定位置的過程中，光纖的端面不要接觸任何地方，碰到則需要我們重新清潔、切割：強調先清潔后切割?。?）、放光纖在其位置時，不要太遠也不要太近，1/2處，熟練程度?。?）、在熔接的整個過程中，不要打開防風蓋 （5）、加熱熱縮套管，過程學名叫接續部位的補強，加熱時，光纖熔接部位一定要放在正中間，加一定張力，防止加熱過程出現氣泡，固定不充分等現象，強調的是加熱過程和光纖的熔接過程可以同時進行，加熱后拿出時，不要接觸加熱后的部位，溫度很高，避免發生危險。

二、一般的日常維護 關鍵詞： 清潔、干燥 保潔工具（常用）：棉花，棉簽棒，光纖本身，空氣氣囊、酒精（要求同上） 需要清潔的部位：光纖壓腳：用棉花棒蘸酒精按同一方向擦拭 V型槽： 住友有專門的清潔工具，沒有的話可以用酒精棒，也可以用裸光纖來清潔，一般多用空氣氣囊吹氣，但是避免用口吹氣，那樣有濕氣。清潔V型槽 熔接機調芯方向的上下驅動范圍各只有數十微米，稍有異物就會使 光纖圖像偏離正常位置，造成不能正常對準。

這時候需及時清潔V型槽，具體過程如下：1> 掀起熔接機的防風罩。2> 打開光纖壓頭和夾持器壓板。

3> 用棉簽棒沾無水酒精（或?qū)⒀篮炏骷猓﹩畏较虿潦肰型槽，即可?！钭⒁猓?切忌用硬質物清潔V型槽或在V型槽上用力，避免壞V型 槽或使V型槽失準，造成儀表不能正常使用。

三、耗材 主要是光纖切割刀的刀片和放電用的電極 刀片壽命： 12個面，每個面切割2500次左右，壽命3萬次 電極壽命：一般放電超過2000次就要更換 注意： 在保潔、更換電極刀片的時候，日常使用時也是，避免任何形式的和刀片電極部位的接觸，對本身有很大傷害！ 一、影響光纖熔接損耗的主要因素 影響光纖熔接損耗的因素較多，大體可分為光纖本征因素和非本征因素兩類。 1.光纖本征因素是指光纖自身因素，主要有四點。

（1）光纖模場直徑不一致； （2）兩根光纖芯徑失配； （3）纖芯截面不圓； （4）纖芯與包層同心度不佳。 其中光纖模場直徑不一致影響最大，按CCITT（國際電報電話咨詢委員會）建議，單模光纖的容限標準如下： 模場直徑：（9~10μm）±10%，即容限約±1μm； 包層直徑：125±3μm； 模場同心度誤差≤6%，包層不圓度≤2%。

2.影響光纖接續損耗的非本征因素即接續技術。 （1）軸心錯位：?jiǎn)文９饫w纖芯很細，兩根對接光纖軸心錯位會影響接續損耗。

當錯位1.2μm時，接續損耗達0.5dB。 (2)軸心傾斜：當光纖斷面傾斜1°時，約產生0.6dB的接續損耗，如果要求接續損耗≤0.1dB，則單模光纖的傾角應為≤0.3°。

（3）端面分離：活動連接器的連接不好，很容易產生端面分離，造成連接損耗較大。當熔接機放電電壓較低時，也容易產生端面分離，此情況一般在有拉力測試功能的熔接機中可以發現。

（4）端面質量：光纖端面的平整度差時也會產生損耗，甚至氣泡。 （5）接續點附近光纖物理變形：光纜在架設過程中的拉伸變形，接續盒中夾固光纜壓力太大等，都會對接續損耗有影響，甚至熔接幾次都不能改善。

3.其他因素的影響。 接續人員操作水平、操作步驟、盤纖工藝水平、熔接機中電極清潔程度、熔。

2.室內光纜的熔接注意事項

A.光纜開剝時注意進刀深度。 光纜外護套開剝的關鍵是掌握好護套切割刀的進刀深度，否則很容易發生斷纖。在實際操作中，應邊旋轉護套切割刀，同時注意觀察切口處，若能看見白色的聚酯帶，則應停止進刀，取下切割刀。這個步驟是個熟練的過程，須進行多次練習才能掌握進刀深度。

B.光纜的固定與纖芯束管的開剝。 光纜開剝后，將光纜固定在光纜接頭盒內，開剝纖芯束管，做好光纖熔接前的各項準備工作。

此時應注意

1.）纖芯束管不能扭絞。在固定光纜之前，必須注意纖芯束管所處位置，加強件穿過固定螺絲時，加強件的下面必須是填充束管，不能是纖芯束管，纖芯束管必須處于加強件進入光纖收容盤的同側，不能在加強件上扭絞。加強件如果壓在纖芯束管上，纖芯束管受力變形會造成損耗過大，在纖芯束管中的光纖也會因長期受力發生斷裂，給工程留下隱患。

2.）加強件的長度要合適。纖芯束管的位置確定好后，就可以固定光纜了。光纜的固定必須使光纖在接頭盒里的位置不會產生松動，避免因光纜位置的移動而導致光纖損耗增大或斷纖問題。光纜的固定分為加強件的固定和光纜其余部分的固定。加強件的固定要注意其長度，太長，在接頭盒內放不下；太短，其不到固定光纜的作用。一般在剪斷加強件時，應使固定光纜的夾板與固定加強件螺絲之間的距離與所留長度相當。光纜其余部分的固定則是在加強件固定好以后，用螺絲擰緊夾板，將其緊緊地固定在接頭盒的光纜進口處。

3.）纖芯束管的開剝長度要合適。光纜固定好后，就可以開剝纖芯束管了。開剝長度過長，抵到光纖熱縮管放置槽，在盤纖時就會損傷余纖；開剝長度過短，纖芯束管固定時，固定卡子就會卡在光纖上，容易損傷光纖。因此，一般將它開剝到過了兩個固定卡口為宜，在這個長度纖芯束管不會造成光纖受力損傷，也能很好地固定。但固定時卡子不能卡得過緊，否則纖芯束管的光纖會因受力增加損耗，時間長了光纖就會斷裂，給工程留下隱患。

C.光纖的熔接。 光纖的接續直接關系到工程的質量和壽命，其關鍵在于光纖端面的制備。光纖端面平滑，沒有毛刺或缺陷，熔接機能夠很好地接受確認，并能做出滿足工程要求的接頭，如果光纖端面不合格，熔接機則拒絕工作，或接出的接頭損耗很大，不符合工程要求。在制作光纖端面過程中，首先在剝出光纖涂覆層時，剝線鉗要與光纖軸線垂直，確保剝線鉗不刮傷光纖；在切割光纖時，要嚴格按照規程來操作，使用端面切割刀要做到切割長度準、動作快、用力巧，確保光纖是被崩斷的，而不是壓斷的；在取光纖的時候，要確保光纖不碰到任何物體，避免端面碰傷，這樣做出來的端面才是平滑的、合格的。熔接機是光纖熔接的關鍵設備，也是一種精密程度很高且價格昂貴的設備。在使用過程中必須嚴格按照規程來操作，否則可能造成重大損失。特別需要注意的是熔接機的操作程序，熱縮管的長度設置應和要求相符。

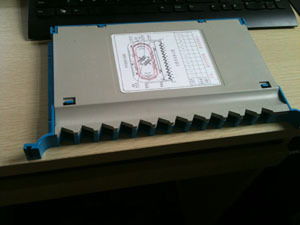

D.余纖的保護 光纖熔接好后，既要對光纖進行熱縮管保護，還要對余纖進行盤留。

此時應重視： 1.）光纖在盤纖過程中，盤纖彎曲半徑不能太小，一般不能小于4mm。彎曲半徑太小，容易造成折射損耗過大和色散增大。時間長了，也可能出現斷纖現象。

2.）在盤纖時，注意光纖的扭曲方向，一般是倒8字型，注意不要扭斷光纖，盤完后將光纖全部放入收容盤的擋板下面，避免封裝時損傷光纖。

E.接頭盒的密封 在實際工程中光纜接頭盒的密封很重要。因?yàn)榻宇^盒進水后光纖表面很容易產生微裂痕，時間長了光纖就會斷裂，而且接頭盒又是以直埋方式在地下的居多，所以必須做好接頭盒的密封。接頭盒的密封，主要是光纜與接頭盒、接頭盒上下蓋板之間這兩部分的密封。在進行光纜與接頭盒的密封時，要先進行密封處的光纜護套的打磨工作，用紗布在外護套上垂直光纜軸向打磨，以使光纜和密封膠帶結合得更緊密，密封得更好。接頭盒上下蓋板之間的密封，主要是注意密封膠帶要均勻地防止在接頭盒的密封槽內，將螺絲擰緊，不留縫隙。

3.光纖光纜熔接需注意哪些事項

1、光纖是精密脆弱的器件，在操作過程中要處處小心。

2、光纖在架設，熔接完工后就是測試工作，使用的儀器主要是OTDR測試儀，可以測試，光纖斷點的位置；光纖鏈路的全程損耗；了解沿光纖長度的損耗分布；光纖接續點的接頭損耗。為了測試準確，OTDR測試儀的脈沖大小和寬度要適當選擇，按照廠方給出的折射率n值的指標設定。

在判斷故障點時，如果光纜長度預先不知道，可先放在自動OTDR，找出故障點的大體地點，然后放在高級OTDR。將脈沖大小和寬度選擇小一點，但要與光纜長度相對應，盲區減小直至與坐標線重合，脈寬越小越精確，當然脈沖太小后曲線顯示出現噪波，要恰到好處。

再就是加接探纖盤，目的是為了防止近處有盲區不易發覺。關于判斷斷點時，如果斷點不在接續盒處，將就近處接續盒打開，接上OTDR測試儀，測試故障點距離測試點的準確距離，利用光纜上的米標就很容易找出故障點。

利用米標查找故障時，對層絞式光纜還有一個絞合率問題，那就是光纜的長度和光纖的長度并不相等，光纖的長度大約是光纜長度的1。 005倍，利用上述方法可成功排除多處斷點和高損耗點。
