1、焊接過程中應該注意焊接時間不能過長;有些二極管還不能帶電焊接,防擊穿。
2、二極管,(英語:Diode),電子元件當中,一種具有兩個電極的裝置,只允許電流由單一方向流過,許多的使用是應用其整流的功能。而變容二極管(Varicap Diode)則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流(Rectifying)”功能。二極管最普遍的功能就是只允許電流由單一方向通過(稱為順向偏壓),反向時阻斷 (稱為逆向偏壓)。因此,二極管可以想成電子版的逆止閥。

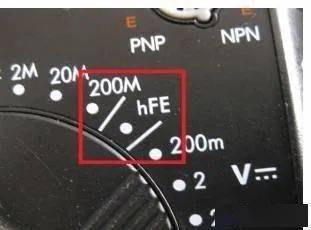

3、萬用表又稱為復用表、多用表、三用表、繁用表等,是電力電子等部門不可缺少的測量?jì)x表,一般以測量電壓、電流和電阻為主要目的。萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量?jì)x表,一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等,有的還可以測交流電流、電容量、電感量及半導體的一些參數(如β)等。
為避免電擊及人員傷害,請在使用前閱讀說明書中的“安全信息”和“警告及注意點”,以下規范為一般性的通用規范:
a. 如果儀表?yè)p壞,請勿使用。使用儀表之前,檢查外殼,并特別檢查接線端子旁的絕緣。
b. 檢查表筆是否有損壞的絕緣或裸露的金屬;檢查表筆的通斷;在使用之前,應更換損壞的表筆。
c. 當非正常使用后,請勿再使用儀表,其保護電路有可能失效,當有所懷疑時,請將儀表送修。
d. 請勿在爆炸性氣體、水蒸汽或多塵的環境中使用儀表。
e. 請勿在儀表端子上(兩個輸入端,或者任何輸入端與大地)輸入標示在儀表上的額定電壓。
f. 使用之前,應使用儀表測量一個已知的電壓來確認儀表是正常的。
g. 當測量電流時,連接儀表到電路之前,請關閉電路的電源。
h. 當維修儀表時,請只使用廠家標示或提供的部件。
i. 必須根據本手冊規定的方法使用儀表,否則儀表所提供的保護措施可能會(huì )失效。
j. 當測量有效值為30V的交流電壓、峰值達42V的交流電壓或者60V以上的直流電壓時,請特別注意,因為此類電壓會(huì )產生電擊的危險。
k. 保持您的手指一直在表筆的檔板之后。
l. 在測量時,在連接紅色表筆線前,應先連接黑色表筆線(公共端);同樣,當斷開連接時,應先斷開紅色表筆線再斷開黑色表筆線。
m. 當打開電池門時,請先把表筆從儀表上移開。
n. 當儀表的外殼打開或者松動時,請不要使用儀表。
o. 為避免得到錯誤的讀數而導致的電擊危險或人員傷害,請在儀表指示低電壓()時,馬上更換電池。
p. 不要測量第Ⅱ類600V以上或其它更高類別的電壓。
q. 過壓裝置類別按IEC61010-1,2000:儀表的設計能夠防護在下列類別的設備中出現的瞬變高電壓:
CAT I 高壓低能量電路,如電子電路或復印機
CAT Ⅱ 固定裝置供電的設備,如電視機、個人電腦、便攜工具和家用電氣。
CAT Ⅲ 固定安裝設備,如配線板,饋電線和短路保護電路、大型建筑的照明系統。
使用注意事項: 1、如果無法預先估計被測電壓或電流的大小,則應先撥至最高量程擋測量一次,再視情況逐漸把量程減小到合適位置.測量完畢,應將量程開關撥到最高電壓擋,并關閉電源. 2、滿量程時,儀表僅在最高位顯示數字“1”,其它位均消失,這時應選擇更高的量程. 3、測量電壓時,應將數字萬用表與被測電路并聯.測電流時應與被測電路串聯,測直流量時不必考慮正、負極性. 4、當誤用交流電壓擋去測量直流電壓,或者誤用直流電壓擋去測量交流電壓時,顯示屏將顯示“000”,或低位上的數字出現跳動. 5、禁止在測量高電壓(220V以上)或大電流(0.5A以上)時換量程,以防止產生電弧,燒毀開關觸點. 6、當顯示“ ”、“BATT”或“LOW BAT” 時,表示電池電壓低于工作電壓.。
1、焊接過程中應該注意焊接時間不能過長;有些二極管還不能帶電焊接,防擊穿。
2、二極管,(英語:Diode),電子元件當中,一種具有兩個電極的裝置,只允許電流由單一方向流過,許多的使用是應用其整流的功能。而變容二極管(Varicap Diode)則用來當作電子式的可調電容器。
大部分二極管所具備的電流方向性我們通常稱之為“整流(Rectifying)”功能。二極管最普遍的功能就是只允許電流由單一方向通過(稱為順向偏壓),反向時阻斷 (稱為逆向偏壓)。
因此,二極管可以想成電子版的逆止閥。3、萬用表又稱為復用表、多用表、三用表、繁用表等,是電力電子等部門不可缺少的測量?jì)x表,一般以測量電壓、電流和電阻為主要目的。

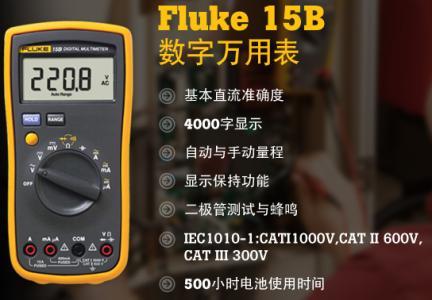

萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量?jì)x表,一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等,有的還可以測交流電流、電容量、電感量及半導體的一些參數(如β)等。
1)儀表所測量的交流電壓峰值不得超過700V,直流電壓不得超過1000V 。交流電壓頻率響應:700V量程為40~100Hz,其余量程為40~400Hz。
2)切勿在電路帶電情況下測量電阻。不要在電流檔、電阻檔、二極管檔和蜂鳴器檔測量電壓。
3)儀表在測試時,不能旋轉功能轉換開關,特別是高電壓和大電流時,嚴禁帶電轉換量程。
4)當屏幕出現電池符號時,說明電量不足,應更換電池。
5)電路實驗中一般不用萬用表測量電流。在每次測量結束后,應把儀表關掉。
6)無論使用或存放,嚴禁受潮和進水。
注意事項 測試前,功能開關應放置于所需量程上。
(一)電壓測量注意事項 (1)如果不知道被測電壓范圍,將功能開關置于大量程并逐漸降低量程(不能在測量中改變量程)。 (2)如果顯示“1”,表示過量程,功能開關應置于更高的量程。
(3) △!表示不要輸入高于萬用表要求的電壓,顯示更高的電壓只是可能的,但有損壞內部線路的危險。 (4)當測高壓時,應特別注意避免觸電。
(二)電流測量注意事項 (1)如果使用前不知道被測電流范圍,將功能開關置于最大量程并逐漸降低量程(不能在測量中改變量程)。 (2)如果顯示器只顯示“1”,表示過量程,功能開關應置于更高量程。
(3) △!上表示最大輸入電流為200mA或20A(10A),取決于所使用的插孔,過大的電流將燒壞保險絲,20A(10A)量程無保險絲保護。 (4)最大測試壓降為200mV。
(四)當檢查內部線路阻抗時,要保證被測線路所有電源斷電,所有電容放電。 (五)電容測試 (1)儀器本身已對電容檔設置了保護,在電容測試過程中,不用考慮電容極性及電容充放電等情況。
(2)測量電容時,將電容擂入電容測試座中(不要通過表筆插孔測量)。
機械表:
( 1 )使用前應檢查指針是否在零位,若不在零位,應先調節指針調零器。
( 2 )根據被測量性質的不同,將轉換開關調至相應的位置。特別要注意測量電壓時,不得將轉換開關置于電流或電阻檔,否則會(huì )燒壞萬用表。
( 3 )測量直流電流或直流電壓時,應將紅表棒插在紅色或有 + 符號的插孔內,另一端接被測對象的正極;黑表棒插在黑色或有一符號的插孔內,另一端接被測對象的負極。
( 4 )測量電流時,應將萬用表串聯在被測電路中;測量電壓時,應將萬用表并聯在被測電路中。
( 5 )測量電壓、電流時應使指針指在滿刻度的1 / 2 一 2 / 3 的范圍內,此時讀數較為準確。若預先不知被測量的大小,為避免量程選得過小而損壞萬用表,應選擇該種類最大量程預測,然后再選擇合適的量程、以減小測量誤差。
( 6 )萬用表的標度盤上有多條標度尺,它們代表不同的測量種類。測量時應根據轉換開關所選擇的種類及量程,在對應的標度尺上讀數,并應注意所選擇的量程與標度尺上的讀數的倍率關系。

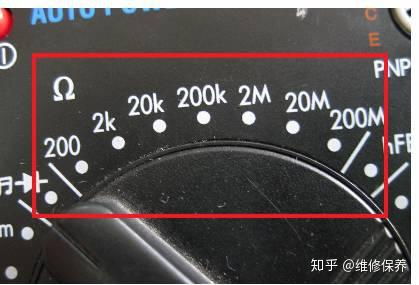

( 7 )測量電阻時,應選擇合適的倍率位置,由于電阻檔的標度尺是反刻度方向,并且刻度不均勻,越往左,刻度越密,測量準確度越差,因此應使指針偏轉在刻度較稀處,且以偏轉在標度尺的中間附近為宜。
( 8 )測量電阻前,應進行調零,將紅黑兩根表棒短接,同時轉動歐姆調零旋鈕,使指針指到電阻標度尺的 0 刻線上。每更換一次倍率檔,都應先調零,才能進行測量。指針一調不到零位,應更換新電池。
( 9 )測量電阻時,被測電阻至少有一端與電路斷開,并切斷電源
才能進行測量。
( 10 )在測量較高電壓和較大電流時,不能帶電轉動開關旋鈕,以保證人身安全。
( 11 )每次測量完畢,應將轉換開關置于交流電壓最高檔,或置于空檔,以免他人誤用,損壞萬用表。
( 12 )若萬用表長期不用,應將表內電池取出,以防電池腐蝕,而損壞其他元件。
數字表:
(1)測量前,應核實量程開關位置及兩表筆所接的插孔,無誤后再進行測量。嚴禁在測量的同時拔動量程開關,特別是高電壓、大電流的情況,以免產生電弧燒壞量程開關。
( 2 )對無法估計的待測量,應選擇最高量程擋測量,然后根據顯示結果選擇合適的量程。
( 3 )數字萬用表在剛測量時,顯示屏上的數值會(huì )有跳數現象,應待顯示數值穩定后才能讀數。
( 4 )嚴禁帶電測量電阻。
( 5 )當用數字萬用表檢查測量線路通斷時,應將量程開關拔到蜂鳴器擋,若蜂鳴器發出叫聲,說明線路接通。
( 6 )當用數字萬用表測量電容時,因各電容擋都存在失調電壓,不測電容時也會(huì )顯示從幾個到幾十個字的初始值,因此,在測量前必須調整零位調節旋鈕,使初始值為 000 或一 000 ,然后再插上被測電容。測量時兩手不得觸及電容的電極引線或表筆的金屬端,否則數字萬用表將嚴重跳數,甚至過載。
( 7 )當發現數字萬用表電池電壓過低告警指示時,應更換電池。
