機械制圖齒輪(機械制圖齒輪怎么畫)
1.機械制圖齒輪怎么畫
一般在ACAD中實際畫機械圖均用1:1。然后將圖框縮放到適當比例套住圖樣就行。這個圖框的縮放比例就是圖紙的比例。例：圖框放大到2倍，比例就等于1:2，出圖時要縮小0.5倍。
機械制圖--齒輪畫法
中華人民共和國國家標準
UDC 621.71:744
機械制圖
.4:621.84
齒輪畫法
GB 4457.4-84
Mechanical drawings
代替GB 133-74
Conventional represeritation of gears
本標準規定了機械圖樣中齒輪的畫法。
本標準參照采用國際標準ISO2203-1973《技術制圖--齒輪的規定畫法》。
1 齒輪、齒條、蝸桿、蝸輪及鏈輪的畫法
1.1 輪齒部分一般按圖1~7的規定繪制。
1.1.1 齒頂圓和齒頂線用粗實線繪制。
1.1.2 分度圓和分度線用點劃線繪制。
1.1.3 齒根圓和齒根線用細實線繪制，可省略不畫；在剖視圖中，齒根線用粗實線繪制。
1.2 表示齒輪、蝸輪一般用兩個視圖，或者用一個視圖和一個局部視圖（圖1~3）。
1.3 在剖視圖中，當剖切平面通過齒輪的軸線時，輪齒一律掃不剖處理（圖1、2、3、4、7）。
1.4 如需表明齒形，可在圖形中用粗實線畫出一個或兩個齒；或用適當比例的局部放大圖表示（圖4~7）。
1.5 當需要表示齒線的形狀時，可用三條與齒線方向一致的細實線表示（圖6、8）。直齒則不需表示。
1.6 如需要注出齒條的長度時，可在畫出齒形的圖中注出，并在另一視圖中用粗實線畫出其范圍線（圖4）。
1.7 圓弧齒輪的畫法見圖6。
國家標準局1984-07-11發布
1985-07-01實施
2 齒輪、蝸輪、蝸桿嚙合畫法
2.1 在垂直于圓柱齒輪軸線的投影面的視圖中，嚙合區內的齒頂圓均用粗實線繪制（圖9a、11、12），其省略畫法如圖9b所示。
2.2 在平行于圓柱齒輪、圓錐齒輪軸線的投影面的視圖中，嚙合區的齒頂線不需畫出，節線用粗實線繪制；其他處的節線用點劃線繪制（圖10、14）。
2.3 在圓柱齒輪嚙合、齒輪齒條嚙合和圓錐齒輪嚙合的剖視圖中，當剖切平面通過兩嚙合齒輪的軸線時，在嚙合區內，將一個齒輪的輪齒用粗實線繪制，另一個齒輪的輪齒被遮擋的部分用虛線繪制（圖9、11、16、18）；也可省略不畫（圖12、13、17）。
2.4 在剖視圖中，當剖切平面不通過嚙合齒輪的軸線時，齒輪一律按不剖繪制。
2.5 準雙曲面圓錐齒輪嚙合，漸開線圓錐齒輪嚙合和兩軸線成非直角的圓錐齒輪嚙合，見圖15~18。
2.6 螺旋齒輪嚙合的畫法郵圖19、圖20。
2.7 蝸輪蝸桿嚙合的畫法見圖21~23。
2.8 圓弧齒輪嚙合的畫法見圖24。
圓柱齒輪嚙合畫法外嚙合
附 錄 A齒輪圖樣格式示例（參考件）
本附錄僅列舉出圓柱齒輪（圖A1）、圓錐齒輪（圖A2）、蝸桿（圖A3）和蝸輪（圖A4）的圖樣格式。
圖中的參數表一般放在圖樣的右上角。
參數表中列出的參數項目可根據需要增減，檢驗項目按功能要求而定。
圖樣中的技術要求一般放在該圖樣的右下角。
圖A1
圖A2
圖A3
圖A4
2.機械基礎知識和機械制圖知識
一、填空題（每小題0.5分） 1.機械是 和 的總稱。
2.鉸鏈四桿機構的桿長為a=60mm,b=200mm,c=100mm,d=90mm。若以桿C為機架，則此四桿機構為 。
3.平面連桿機構的行程速比系數K=1.25是指 與 時間之比為 ，平均速比為 。4.帶傳動的主要失效形式是 與 。
5.普通V帶的斷面型號分為 七種，其中斷面尺寸最小的是 型。6.鏈傳動的主要失效形式有： 和 。
7.鏈的長度以 表示，一般應取為 數。8.為保證齒輪傳動恒定的傳動比，兩齒輪齒廓應滿足 。
9.符合齒廓嚙合基本定律的齒廓有 ， 和 等。10一對齒輪的正確嚙合條件為： 。
一對齒輪連續傳動的條件為： 。 齒輪輪齒的失效形式有 。
一對斜齒輪的正確嚙合條件為： 。 齒輪傳動是惟一適用于相交軸的齒輪傳動。
軸承6308，其代號表示的意義為 。 潤滑劑有 三類。
按摩擦狀態滑動軸承分為 ， 兩類。 列舉出兩種固定式剛性聯軸器 。
軸按所受載荷的性質分類，自行車前軸是 。 普通三角螺紋的牙形角為 度，常用聯接螺紋的旋向?yàn)?旋，普通螺栓的公稱直徑為螺紋 徑；在常用的螺紋牙型中 形螺紋傳動效率最高， 形螺紋自鎖性最好。
彈簧的主要功能是 。 二、判斷題（每小題0.5分） 1.一個固定鉸鏈支座，可約束構件的兩個自由度。
（ ）2.一個高副可約束構件的兩個自由度。（ ）3.在計算機構自由度時，可不考慮虛約束。
（ ）4.局部自由度是與機構運動無關的自由度。（ ）5.虛約束是在機構中存在的多余約束，計算機構自由度時應除去。
（ ）6.在四桿機構中，曲柄是最短的連架桿。（ ）7.壓力角越大對傳動越有利。
（ ） 8.在曲柄搖桿機構中，空回行程比工作行程的速度要慢。（ ）9.偏心輪機構是由曲柄搖桿機構演化而來的。
（ ）10.曲柄滑塊機構是由曲柄搖桿機構演化而來的。（ ）11.減速傳動的傳動比i三、簡答題：（每小題3分） 1.鉸鏈四桿機構的基本形式有哪幾種？各有何特點？連桿機構的壓力角是確定值還是變化值？它對機構的傳力性能有何影響？2.何謂帶傳動的彈性滑動和打滑？能否避免？3.在設計帶傳動時為什么要限制帶速v、小帶輪直徑d1和帶輪包角α？4.螺桿螺紋的牙型有哪幾種？各有什么特點？5.何謂齒面疲勞點蝕，它是如何形成的？6.為什么大多數螺紋聯接必須防松？防松措施有哪些？7.聯軸器與離合器的主要功能是什么？?jī)烧吖δ艿闹饕獏^(qū)別是什么？四、單項選擇題（每小題0.5分） 是構成機械的最小單元，也是制造機械時的最小單元。
. 機器；B.零件；C.構件；D.機構。2. 兩個構件之間以線或點接觸形成的運動副，稱為 。
A. 低副；B.高副；C. 移動副；D. 轉動副。3. 在下列平面四桿機構中，有急回性質的機構是 。
A. 雙曲柄機構；B. 對心曲柄滑塊機構；C. 擺動導桿機構；D. 轉動導桿機構。 4. 在下列平面四桿機構中， 存在死點位置。
A. 雙曲柄機構；B. 對心曲柄滑塊機構；C. 曲柄搖桿機構；D. 轉動導桿機構。5. 曲柄搖桿機構的壓力角是 。
A.連桿推力與運動方向之間所夾的銳角；B.連桿與從動搖桿之間所夾銳角； C.機構極位夾角的余角；D.曲柄與機架共線時，連桿與從動搖桿之間所夾銳角。 6. 帶傳動是借助帶和帶輪間的 來傳遞動力和運動的。
A. 嚙合；B.磨擦；C. 粘接。 7. 圖示鉸鏈四桿機構是 。
A. 曲柄搖桿機構；B.雙曲柄機構；C. 雙搖桿機構。 8. 能實現間歇運動的機構是 。
A. 曲柄搖桿機構；B. 雙搖桿機構；C. 槽輪機構； D. 齒輪機構。 9. 鏈傳動屬于 傳動。
A. 摩擦傳動；B. 嚙合傳動；C. 兩者均不是。 10. 曲柄搖桿機構的死點發生在 位置。
A. 主動桿與搖桿共線；B. 主動桿與機架共線；C.從動桿與連桿共線；D. 從動桿與機架共線。11.為了使帶與輪槽更好的接觸，輪槽楔角應 V帶截面的楔角。
A. 小于；B. 大于；C. 等于。 12. 鏈傳動是借助鏈和鏈輪間的 來傳遞動力和運動的。
A. 磨擦；B. 粘接；C. 嚙合。 13. 是鏈傳動承載能力、鏈及鏈輪尺寸的主要參數。
A. 鏈輪齒數； B.鏈節距；C. 鏈節數；D. 中心距 。 14. 為避免使用過渡鏈節，設計鏈傳動時應使鏈條長度為 。
A. 鏈節數為偶數； B. 鏈節數為小鏈輪齒數的整數倍； C. 鏈節數為奇數； D. 鏈節數為大鏈輪齒的整數倍。15. 一對漸開線直齒圓柱齒輪正確嚙合的條件是 。
A. 兩齒輪的模數和齒距分別相等； B. 兩齒輪的齒側間隙為零；C. 兩齒輪的齒厚和齒槽寬分別相等；D. 兩齒輪的模數和壓力角分別相等。16. 在普通圓柱蝸桿傳動中，若其他條件不變而增加蝸桿頭數，將使 。
A. 傳動效率提高；B. 蝸桿強度提高；C. 傳動中心距增大；D. 蝸桿圓周速度提高。 17. 在各種類型軸承中， 不能承受軸向載荷。
A. 調心球軸承；B. 深溝球軸承；C. 圓錐滾子軸承；D. 圓柱滾子軸承。 18. 下列密封方法，其中 是屬于接觸式密封。
A. 氈圈式密封；B. 間隙式密封；C. 迷宮式密封。 19. 下列密封方法，其中 是屬于非接觸式密封。
A. 氈圈式密封； B. 皮碗式密封；C. 迷宮式密封。 20. 凸緣聯軸器是一種 聯軸器。
A. 固定式剛性聯軸器；B. 可移式剛性聯軸器；C. 彈性 聯軸器；D. 金屬?gòu)椈墒綇椥月?lián)軸器。 21.自行車飛輪的內部結構是屬于 。
A. 鏈傳動；B. 超越離合器；C. 安全 離合器；D.彈性聯軸器。 22. 轉軸承受 。
A. 扭矩； B. 彎矩；C. 扭矩和彎矩。 23. 對于高負荷、重要的。
3.機械制圖的基本知識
請參考：
先要弄懂畫法幾何中的點線面體等的通常性質，通用方法.相貫線. 機械制圖 組合體的視圖和尺寸，機件形狀的常用表達方法， 軸測圖，機械圖概述，緊固件 齒輪 彈簧 和焊接件等的畫法，零件圖，裝配圖，立體表面展開。
另外：
首先，要多注意觀察，觀察各種模型和機械零件，熟悉它們?cè)诓煌暯窍碌臉幼?，然后把它們?huà)成草圖。 想我當年，不可能為了畫個水庫就跑到水庫上看看，只能先從基本幾何形體和模型入手。第二點，對于制圖的一些理論和概念要搞懂，比如三視圖是怎么形成的？一旦把這些理解了，就會輕松很多。 第三，注意練習，循序漸進，一般課本上都會講制圖步驟，先按著他的來，比著課本上的圖畫，先把課本上的圖搞懂。隨著練習理解制圖的理論和概念，總結制圖技巧。有的理論實在理解不了，可嘗試著用高中的立體幾何論證一下。 第四，經常看圖紙，你那里沒有圖書館嗎？沒有的話就上外面的公共圖書館去借。沒有機械制圖就看建筑制圖，它們的理論都是相通的。你要嘗試讓圖紙上的東西在你的頭腦里形成模型，而且是3D的。 第五，你將來一定會學計算機制圖的，也可以結合電腦幫助你理解。 學習制圖能夠達到別人畫的圖你能看懂，你畫的圖別人理解不錯就行了。 我看你老強調有答案的習題，其實這方面的材料是很少的。我當年學制圖的時候，我把我們學校的圖書館都翻過來了，只一本不倫不類的建筑制圖的練習冊，水利制圖的練習根本就沒有，后來我還得找建筑系的借了一些書；雖然練習冊很少，但是圖紙倒是很多。 你可以看圖紙啊。你們那總會有機械的、零件的圖紙吧。 你先把圖紙看懂了，再比著葫蘆畫瓢。 一定要遵守制圖步驟。
4.機械設計基礎齒輪計算
我的答案：
兩個齒輪模數：m=2.5
大齒輪參數：
齒數：Z2=52
分度圓直徑：130
齒頂圓直徑：132
齒根圓直徑：123.75
變位系數：0
壓力角：20
上述結論吻合您的測量參數
小齒頂圓直徑：da1=(Z1+2*ha*)*m=(38+2*1)*2.5=100
中心距：a=(Z1+Z2)*m/2=(52+38)*2.5/2=112.5
請采納答案，支持我一下。
5.請問機械制圖的基礎知識有哪些
一、制圖基本知識和技能
1. 制圖標準的基本規定
1） 圖紙幅面和格式
2） 比例
3） 字體
4） 圖線及畫法
5） 尺寸標注法
二、投影法與三視圖
1. 物體三視圖的形成及其投影規律
1） 三視圖的形成
2） 三視圖之間的投影關系
2. 物體上的線和面在三視圖中投影
1） 物體上的直線
2） 物體上的平面
三、機件的表示法
1. 視圖
1） 基本視圖
2） 向視圖
3） 局部視圖
4） 斜視圖
2. 剖視圖
1） 畫剖視圖應注意的幾點
2） 剖視圖的種類
3） 剖切面的種類
3. 斷面圖
1） 斷面圖的種類
2） 斷面圖的標注
4. 其他表示法
1） 局部放大圖
四、常用機件和常用結構要素的特殊表示法
1. 螺紋及表示法
1） 螺紋的形成
2） 螺紋各部分的名稱及要素
3） 螺紋的規定畫法
4） 螺紋的標注及標記
2. 螺紋緊固件及表示法
1） 螺紋緊固件
2） 螺紋緊固件在裝配圖中的畫法
3. 齒輪及表示法
1） 直齒圓柱齒輪各部分的名稱及計算式
2） 圓柱齒輪的畫法
4. 其他常用機件與常用結構要素的特殊表示法
1） 鍵
2） 銷
3） 滾動軸承
4） 彈簧
五、零件圖
1. 零件圖上的尺寸標注
1） 零件圖上尺寸標注基準的選擇及標注形式
2） 零件上常見結構的尺寸標注
2. 零件圖上技術要求的標注
1） 表面粗糙度
2） 公差與配合的基本概念及標注
3） 形狀和位置公差的圖樣表示法
六、裝配圖
1. 裝配圖的表示法
1） 裝配圖的規定畫法
2. 裝配圖的尺寸標注和技術要求的標注
1） 裝配圖上的尺寸標注
2） 裝配圖上技術要求的標注
3. 裝配圖中的零、部件序號及明細欄和標題欄
1） 部件序號
2） 明細欄和標題欄
6.機械制圖基礎
您如學機械制圖基礎，且看下面這本書是否適合于你。
《機械制圖》 圖叢書名： “十一五”技能型高職高專規劃教材 作 者： 洪有倫，唐麗君 主編 出 版 社： 南京大學出版社【圖書目錄】 第1章 制圖的基本知識與技能 1.1 制圖的基本規格 1.1.1 圖紙幅面和格式 1.1.2 字體 1.1.3 比例 1.1.4 圖線 1.1.5 尺寸注法 1.2 幾何作圖 1.2.1 等分線段 1.2.2 等分圓周及作正多邊形 1.2.3 斜度和錐度 1.2.4 圓弧連接 1.2.5 橢圓畫法 1.2.6 圓的切線 1.3 平面圖形的尺寸分析及畫法 1.3.1 平面圖形的尺寸分析 1.3.2 平面圖形的線段分析 1.3.3 平面圖形的作圖步驟 1.3.4 繪制工程圖樣的方法與步驟 第2章 點、直線、平面的投影 2.1 投影法及三視圖 2.1.1 投影法的分類 2.1.2 正投影的特性 2.1.3 三視圖的形成 2.2 點的投影 2.3 直線的投影 2.3.1 直線的投影 2.3.2 各種位置直線的投影 2.3.3 點與直線 2.3.4 兩直線的相對位置 2.4 平面的投影 2.4.1 平面的表示法 2.4.2 各種位置平面的投影 2.4.3 平面內的點和直線 第3章 基本體 3.1 基本體的投影 3.1.1 平面立體 3.1.2 曲面立體 3.2 截?cái)囿w 3.2.1 平面立體的截交線 3.2.2 曲面立體的截交線 3.3 相貫體 3.3.1 表面取點法 3.3.2 輔助平面法 3.3.3 相貫線的特殊情況 第4章 軸測圖 4.1 軸測圖的基本知識 4.1.1 軸測圖的形成 4.1.2 軸測圖的基本概念 4.1.3 軸測圖的種類 4.1.4 軸測圖的性質 4.2 正等測軸測圖 4.2.1 軸間角和軸向伸縮系數 4.2.2 平面立體的正等測畫法 4.2.3 曲面立體的正等測畫法 4.3 斜二測軸測圖 4.3.1 軸間角和軸向伸縮系數 4.3.2 斜二測圖的畫法 第5章 組合體 5.1 組合體的形體分析 5.1.1 組合體的組合方式 5.1.2 組合體的表面連接關系 5.1.3 形體分析法 5.2 組合體視圖的畫法 5.2.1 形體分析 5.2.2 選擇主視圖 5.2.3 確定繪圖比例和圖幅 5.2.4 繪制底圖 5.2.5 檢查、描深 5.3 組合體視圖的尺寸標注 5.3.1 基本體的尺寸標注 5.3.2 截?cái)囿w和相貫體的尺寸標注 5.3.3 組合體的尺寸標注 5.4 讀組合體的視圖 5.4.1 讀圖的基本知識 5.4.2 讀圖的基本方法 第6章 機件的表達方法 6.1 視圖 6.1.1 基本視圖 6.1.2 向視圖 6.1.3 局部視圖 6.1.4 斜視圖 6.2 剖視圖 6.2.1 剖視圖的概念 6.2.2 剖視圖的種類 6.2.3 剖切面 6.2.4 剖視圖的規定畫法和簡化畫法 6.3 斷面圖 6.3.1 斷面圖的概念 6.3.2 斷面圖的種類及畫法 6.4 其他表達方法 6.4.1 局部放大圖 6.4.2 簡化畫法 6.5 綜合應用舉例 6.6 第三角畫法簡介 第7章 常用機件的規定畫法與標記 7.1 螺紋與螺紋緊固件 7.1.1 螺紋 7.1.2 螺紋緊固件 7.2 齒輪 7.2.1 圓柱齒輪 7.2.2 直齒錐齒輪 7.2.3 蝸桿與蝸輪 7.3 鍵與銷 7.3.1 鍵 7.3.2 銷 7.4 滾動軸承 7.4.1 滾動軸承的結構與分類 7.4.2 滾動軸承的畫法 7.4.3 滾動軸承的代號與標記 7.5 彈簧 7.5.1 圓柱螺旋壓縮彈簧各部分的名稱及尺寸計算 7.5.1 圓柱螺旋壓縮彈簧的規定畫法 第8章 零件圖 8.1 零件圖概述 8.1.1 零件圖的作用 8.1.2 零件圖的內容 8.2 零件圖的視圖選擇 8.2.1 主視圖的選擇 8.2.2 其他視圖的選擇 8.3 零件圖的尺寸標注 8.3.1 尺寸基準的分類 8.3.2 標注尺寸的基本原則 8.3.3 零件上常見孔的尺寸注法 8.4 零件圖的技術要求 8.4.1 技術要求的內容 8.4.2 表面粗糙度 8..3 表面處理及熱處理 8.4.4 極限與配合 8.4.5 形狀與位置公差 8.5 零件上常見的工藝結構 8.5.1 鑄造工藝結構 8.5.2 機械加工工藝結構 8.6 典型零件圖例分析 8.6.1 軸套類零件 8.6.2 輪盤類零件 8.6.3 叉架類零件 8.6.4 箱體類零件 8.7 零件測繪 8.7.1 零件測繪的方法和步驟 8.7.2 零件尺寸的測量 8.8 讀零件圖 8.8.1 閱讀零件圖的目的 8.8.2 讀圖的方法與步驟 第9章 裝配圖 9.1 裝配圖概述 9.1.1 裝配圖的作用 9.1.2 裝配圖的內容 9.2 裝配圖的表達方法 9.2.1 規定畫法 9.2.2 特殊畫法 9.3 裝配圖的尺寸注法和技術要求 9.3.1 尺寸標注 9.3.2 技術要求 9.4 裝配圖的零、部件序號及明細欄 9.4.1 零、部件序號 9.4.2 零件明細欄（表） 9.5 常見的裝配結構 9.5.1 裝配工藝結構 9.5.2 常見裝置 9.6 部件測繪和裝配圖畫法 9.6.1 部件測繪 9.6.2 裝配圖的畫法 9.7 讀裝配圖和由裝配圖拆畫零件圖 9.7.1 讀裝配圖的方法與步驟 9.7.2 由裝配圖拆畫零件圖 第10章 表面展開圖 10.1 表面展開圖的基本知識 10.2 求一般位置直線的實長 10.2.1 直角三角形法 10.2.2 旋轉法 10.3 平面體制件的表面展開 10.4 圓柱管制件的表面展開 10.5 圓錐管制件的表面展開 10.6 異形管接頭的表面展開 10.7 繪制展開圖應注意的幾點問題 10.7.1 接縫位置的確定 10.7.2 板材厚度對制件加工的影響 10.7.3 咬口形式及余量 第11章 房屋建筑圖 11.1 概述 11.1.1 房屋的組成 11.1.2 房屋建筑圖的分類 11.2 房屋建筑圖的有關規定 11.2.1 建筑制圖的基本標準 11.2.2 建筑制圖的有關規定 11.3 首頁圖和總平面圖 11.3.1 首頁圖 11.3.2 總平面圖 11.4 建筑平面圖 11.4.1 平面圖的基本要求及表達方法 11.4.2 平面圖的閱讀 11.5 建筑立面圖 11.5.1 立面圖的基本要求及表達方法 11.5.2 立面圖的閱讀方法 11.6 建筑剖面圖 11.6.1 剖面圖的基本要求及表達方法 11.6.2 剖面圖的閱讀 11.7 建筑詳圖 11.7.1 概述 11.7.2 詳圖的閱讀方法 本書是根據教育部制定的《高職高專工程制圖課程教學基本要求》并采用最新《技術制圖》和《機械制圖》國家標準編寫的。全書共分十。
7.機械制圖基本知識

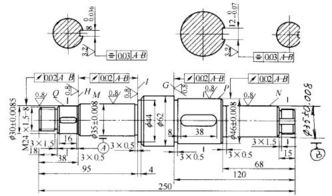

1)3x1.5和3x0.5是指槽寬x深度（深度是以較小軸徑為準）；變徑未標注倒角的，一般會在圖紙右上角注明“未注倒角XXXX（如未注倒角1.5x45°）"或者在下方技術要求里有”未注倒角xxx或銳邊倒鈍“之類的說明。
2）方框里的標注是指形位公差，箭頭是跳動公差符號，A-B是公共基準，即分別以A所在的外圓中心和B所在的外圓中心組成公共基準，A、B基準對應的外徑相等，應該是裝軸承的位置，所以要求軸承位置的同軸度為最高，故以此為公共基準；
3）三道杠的是形位公差中的位置公差對稱度符號，表示鍵槽兩側（工作面）相對于公共基準的對稱度為圖紙所示；
4）對號0.8是粗糙度的標注方式和粗糙度等級。粗糙度符號是打不出來的。表示粗糙度為Ra0.8。這個等級的粗糙度一般需要磨削才能達到。粗糙度數值越小，則表面越光滑，反之則越粗糙。粗糙度從大到小基本按0.5倍四舍五入遞減。如Ra50、Ra25、Ra12.5、Ra6.3、如Ra3.2、Ra1.6、Ra0.8、Ra0.4等。
這些都是機械制圖基本知識，制圖是一種工程語言，掌握這些基本的知識，才能讀懂圖紙。
