cad立面圖(畫CAD立面注意什么)
1.畫CAD立面注意什么
內容挺多的，不求多么仔細的看，希望大概瀏覽，明白注意事項，希望能幫助你更快進步。
工程圖（機械圖）的圖形種類 1、邊框型：處輪廓基本水平或垂直并有尺寸。 2、點中心型：處邊框多為曲線并平骨連接的。
3、對稱型：上下或左右對稱。 一、邊框型圖形 1、邊框型圖形的繪法 沿尺寸線繪制外邊框 從外向內沿尺寸線推出內部細節 2、由此類圖形涉及知識 ⑴未知線段：未明示未定義的線段（在作圖中未知線段后劃） ⑵修剪：多種修剪方法（單修、多修、全選、不選） ⑶圓角：可對兩直線、矩形、平行線、圓等進行圓角。
⑷倒角：方角（三種）——斜45度（即倒角兩邊距離相等，標記為C）——倒不等距角——角度倒角 ⑸打斷：兩種（第一次點則此點為默認起點；重新確定起、終點） ⑹對象捕捉：拾取對象的一些固定點（透明命令：不打斷當前執行的命令的命令如常用的動態開關如捕捉、追蹤的打開與關閉）捕捉中有自動捕捉與目標捕捉 ⑺對象追蹤：與捕捉點保持一定關系（水平與垂直），追蹤點奇次有效，偶次無效。重點追蹤：TT,TK,FROM，極軸追蹤 二、繪制工具條 ⒈線（略） ⒉參照線（XLINE）：制表格以及輔助線等 ⒊多段線：直線與圓孤（工程圖中常用這些） ⒋矩形：ID命令 ⒌多邊形：機械圖常用正6邊形，建筑平面圖常用8邊形 知道兩頂點距離用I方式 ……兩邊…………C方式 ⒍圓孤：工程圖（機械圖）少用圓孤常用畫相切圓的方法代替 ⒎圓：2P、3P、TTR ⒏樣條曲線：表示：小區平面圖中的湖及工程圖中的斷裂線，部面界線等。
⒐多線：建筑平面中涉及墻中講 第三節 本節重點：點中心圖型形的畫法及相切、編輯工具條 圖紙：白圖——底圖——藍圖 一、點中心型圖形 1、繪法：確定并繪出重要的布局線（點劃線與尺寸線）——繪已知線——連未知線——修剪與清理（對復雜物體修剪利用沿所要的左右修剪）此類圖形的繪制有很多的技巧性。 2、涉及相切：直線與圓（直線與單圓單點；直線與雙圓上切點TAN強行捕捉切點） 圓與圓：8個相切圓 圓與直線 3、夾點的使用（物體的關鍵點） 二、編輯工具 1、陳列：二種方式 2、移動；注意基點的選擇 3、復制；注意多重復制 4、偏移：與復制有區別T 5、旋轉：注意基點（R） 6、拉伸：要選物體拉伸部位常用CP的選法 7、拉長與延伸可用夾點的編輯進行取代。

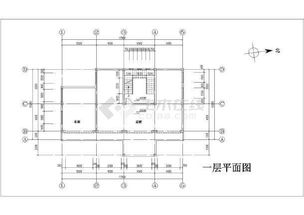

三種右擊菜單（不選、選擇、命令） 三、標準工程圖的內容：（圖紙?jiān)兀?1、圖幅：圖紙的大小 2、標題與標題欄外邊框 3、圖形：圖形中最重要的 4、注釋與標注；圖紙中是主要的 5、注釋文字：如技術要求等。 6、圖層 一、對稱型圖形 1、其圖形的繪法： 繪制對稱線 按邊框圖形的繪制方法繪制一半 鏡像 填充 2、由此涉及的工具 ⑴鏡像：鏡像線的不同，以及文字鏡像（MIRRTEXT） ⑵圖案填充：機械圖中只能用45度斜剖線及ANSI圖案，建筑中可用其它的定義圖案（不同的物體要賦于不同的材質，修改材質的角度和比例） 注意填充時關聯與不關聯 無邊界填充時先作邊界再填充 孤島檢測 ⑶夾點編輯（關鍵點，物體主要的點） 二、多視圖圖形（有多個視圖的圖形） 多視圖圖形的畫法時的注意 不是一次完成多個視圖 應優先選擇易畫的視圖 學會在別的視圖中找尺寸 繪圖中的計算原則 一般情況下，不進行超過兩步的計算 三、圖幅與標題欄 1、圖幅的種類與格式 2、機械圖中的標題欄及其中注意事項 多線的定義以及建筑平面圖 一、多線的使用 多線的格式 比例：常設為1，大等1時放大 對正：上對正以外墻邊為起點 無對則以中心線為起點 下對正則以?xún)?nèi)墻線為起點 二、塊的知識 三、建筑平面圖 建筑設計中建筑施工圖中最基本的圖：平面圖 1、建筑平面圖：即為房屋的水平剖視圖，假想用水平平面經門窗洞口處將房屋剖開后得到正投影圖。
2、繪圖步驟 設圖形界限并切換到建筑圖限 定義多線格式（即內墻與外墻的多線格式） 按邊框圖形畫法繪制外框 沿墻體尺寸繪制內墻 修改多線交叉格式 分解多線并進行修剪預留門的位置 定義門、窗塊，插入塊 繪制樓梯及欄欖 插入內部設施塊 3、常用建筑類設施 門及窗： 門的邊距墻的中邊為250MM或200MM，大門寬約為950MM（單門） 窗的厚度常為362MM，二開窗長約為1點5米，三開窗約為1點8米 圖中外墻一般為360MM，內墻為240MM 4、復雜建筑平面圖繪圖 繪制墻體標記線（墻軸線） 記錄處墻體經過的墻線坐標并依次繪制 按一般平面圖繪圖方法繪制 四、家裝平面圖 具有明確內部設施的建筑平面圖 1、細節部分 圖中部分物品：可在CAD的設計中心文件中找，對塊要縮放可用對象屬性進行更改。 圖中具有內部設施，表示某單無即可，標注尺寸大多為內邊標注。
2、繪圖步驟 前面的步驟同建筑平面圖 后面的步驟為： 插入家俱 填充（主要為墻體與地板） 轉換為位圖 選擇色塊潤色 五、制圖步驟 確定圖幅（并設環境） 確定圖層 繪圖形 標注 注文字與標題欄 布局 打印 1、圖層 使用圖層因?yàn)閺?fù)雜圖常是多個人共同完成，同時也便于找印不同部分，也為了看圖方便。 一般機械圖圖層：0層（外輪廓線層；對稱線層；不可輪廓線層；填充層；文字層；標注層。
一般建筑圖圖層：墻體。
2.建筑立面圖的基本內容有哪些
建筑立面圖的基本內容：
1、表達房屋外墻面上可見的全部?jī)?nèi)容，如散水、臺階、雨水管、花池、勒角、門頭、門窗、雨罩、陽臺、檐口等，以及屋頂?shù)臉?gòu)造形式。
2、表明建筑物外形高度方向的三道尺寸。及建筑物總高度、分層高度和細部高度。本建筑物的總高度為24.95m，層高為3m，室內外高差為450mm，窗臺高為900mm等。
3、表明各部位的標高，便于查找高度上的位置。
4、表明首尾軸線號。
5、表明外墻各部位建筑裝飾材料做法，淺藍灰色面磚飾面。
6、表明局部或外墻索引。
7、表明門窗的式樣及開啟方式。
8、標注兩端外墻定位軸線；書寫圖名與比例。
9、標注詳圖索引符號和必要的文字說明。
10、表明外墻面上各種構配件、裝飾物的形狀、用料和具體做法；建筑正立面圖。
以上內容均根據學員實際工作中遇到的問題整理而成，供參考，如有問題請及時溝通、指正。
3.三步教您如何學會畫CAD施工圖（平面、立面、剖面）
解決之道就是要會識圖，要看得懂圖上檔注的含義，代表什么材質，代表什么高度，代表什么層次，這方面有很多學習書籍，比如《室內設計工程制圖方法及實例》，掌握起來也是相對容易的。同時，在看施工圖時，最好能有相應的效果圖對照來看，這樣更有利于從立體的角度去理解平面的圖紙。
第二， 就是因?yàn)閷?duì)施工及材料應用不懂，所以即使會畫圖，卻不懂為什么這樣畫，為什么要這樣表示，沒有把原理弄清楚，也就沒有理解，也就無法消化吸收，所以也就無從下手。這方面的知識也可以先通過書籍或論壇資料學習，《室內裝飾材料與施工——室內設計專業 》，再到材料市場了解實際市場情況，同時還要經常下工地，多向工人學習，了解施工步驟，以及各種材料在現實使用中會遇到的一些情況，該如何去解決，經過這些后，我們就會明白哪些地方如何用圖紙來表示，哪些地方該如何處理會達到更理想的效果。
第三， 也就是對圖紙的形成原因不了解。首先平面圖，大家可能都能較好的理解，確實，平面圖其實就是俯視圖，也就是水平投影圖，也就是你從上往下看，看到的是什么形狀就畫什么形狀就OK了；再說立面圖，其實就是你站在一面墻正前方，看到這面墻是什么形狀，上面的造型是什么形狀，就畫什么樣，也就是垂直投影圖；還有一個復雜一點的就是剖面圖（節點圖），說簡單一點就是把一個物體剖開，剖開的那個斷面是什么形狀就畫什么樣。當然，這一切最后都得標上相應的尺寸與材質、顏色、層次高度等。
4.cad室內設計立面圖應注意哪些細節
立面設計時要注意的問題：
(1) 立面分格的準確性（根據平面、剖面定）；
(2) 立面上幕墻面板的材料、包柱包梁材料、雨蓬、鋁合金門窗 及特殊造型材料的顏 色、厚度、表面處理等需要標明；
(3) 立面圖上還需要標明每塊幕墻的頂標高和底標高；
(4) 最好是在立面上表明水平和豎向分格尺寸，但考慮到圖紙清晰程度也可以不標，但 在平面和剖面及大樣圖中一定要詳細的表明；
(5) 立面圖上軸線位置要準確的表示出來；
(6) 立面圖必須清楚地表達水平和豎向分格，立面圖必須清楚標明幕墻 飾面材料的品 種； （如果是玻璃要表明玻璃厚度、顏色、表面處理；如果是石材要標明石材厚度、顏色； 如果是金屬板材要標明金屬板的材質、厚度、表面處理、是否需襯保溫面等要求。）
(7) 不同面之間的陰陽角轉折線必須表示出來（轉折線加粗）；
(8) 立面圖中不同的材料應用不同的填充來區分，所以圖例不可缺少。
5.畫cad立面圖的訣竅
如何替換找不到的原文字體？
復制要替換的字庫為將被替換的字庫名，如：打開一幅圖，提示未找到字體jd，你想用hztxt.shx替換它，那么你可以去找AutoCAD字體文件夾把里面的hztxt.shx 復制一份，重新命名為jd.shx，然后在把XX.shx放到font里面，在重新打開此圖就可以了。以后如果你打開的圖包含jd這樣你機子里沒有的字體，就再也不會不停的要你找字體替換了。
2.如何刪除頑固圖層？
方法1：將無用的圖層關閉，全選，COPY 粘貼至一新文件中，那些無用的圖層就不會貼過來。如果曾經在這個不要的圖層中定義過塊，又在另一圖層中插入了這個塊，那么這個不要的圖層是不能用這種方法刪除的。方法2： 選擇需要留下的圖形，然后選擇文件菜單->；輸出->；塊文件，這樣的塊文件就是中部分的圖形了，如果這些圖形中沒有指定的層，這些層也不會被保存在新的圖塊圖形中。方法3：打開一個CAD文件，把要?jiǎng)h的層先關閉，在圖面上只留下你需要的可見圖形，點文件-另存為，確定文件名，在文件類型欄選*.DXF格式，在彈出的對話窗口中點工具-選項-DXF選項，再在選擇對象處打鉤，點確定，接著點保存，就可選擇保存對象了，把可見或要用的圖形選上就可以確定保存了，完成后退出這個剛保存的文件，再打開來看看，你會發現你不想要的圖層不見了。方法4：用命令laytrans，可將需刪除的圖層影射為0層即可，這個方法可以刪除具有實體對象或被其它塊嵌套定義的圖層。
3.打開舊圖遇到異常錯誤而中斷退出怎么辦？
新建一個圖形文件，而把舊圖以圖塊形式插入即可。
4.在AUTOCAD 中插入EXCEL 表格的方法。
復制EXCEL中的內容，然后在CAD中點編輯（EDIT）--選擇性粘貼（PASTE SPECIAL）--AutoCAD圖元--確定--選擇插入點—插入后炸開即可。
5.在Word 文檔中插入AutoCAD 圖形的發法。
可以先將AutoCAD圖形拷貝到剪貼板，再在Word文檔中粘貼。須注意的是，由于AutoCAD默認背景顏色為黑色，而Word背景顏色為白色，首先應將AutoCAD圖形背景顏色改成白色（工具-選項-顯示-顏色）。另外，AutoCAD圖形插入Word文檔后，往往空邊過大，效果不理想，可以利用Word圖片工具欄上的裁剪功能進行修整，空邊過大問題即可解決。
6.將AutoCAD中的圖形插入WORD中有時會發現圓變成了正多邊形怎么辦？
用VIEWRES命令，將它設得大一些，可改變圖形質量。
7.將AutoCAD中的圖形插入WORD時的線寬問題。
當需要細線時，請使用小于等于0.25的線寬；當需要粗線時，設置大于0.25的線寬（大于0.25的線在Word里面打印時，打印出來的寬度大于0.5mm）。注意：必須在CAD里面激活線寬顯示，如果從Word里面雙擊編輯過圖片，請重新檢查激活線寬。當需要的線寬在0.25--0.5之間時，請使用多段線設置寬度。
8.AutoCAD 在XP操作系統下打印時致命錯誤怎么辦？
這跟AutoCAD 2002及以上版本使用打印戳記有關。在2000版時，增補的打印戳記功能就有很多的BUG，這個功能在2002版本后就直接做為AutoCAD功能。該功能在98操作系統中是完全沒有問題的，但在有些XP系統中就會出錯。所以在XP系統中最好不要去開啟該功能。如果你已經不幸開啟了該功能而使AutoCAD在打印時出現致命錯誤，解決的方法只能是這樣：在AutoCAD的根目錄下找到AcPltStamp.arx文件，把它改為其它名稱或刪除掉，這樣再進行打印就不會再出錯了，但也少了打印戳記的功能，該方法對于2002版及2004版均有效。
9.在AutoCAD2002 中移動文字就出錯是什么緣故？
移動文字時注意不要跨越尺寸線等文本，否則cad就會出現致命錯誤，取消正交繞過這些對象。
10.打開dwg文件時，系統彈出“AutoCADMessage”對話框提示“Drawingfileisnotvalid”，告訴用戶文件不能打開怎么辦？
