通訊網絡(通信)

1.通信基礎知識

通信技術基礎知識電信網（telecommunication network）是構成多個用戶相互通信的多個電信系統互連的通信體系，是人類實現遠距離通信的重要基礎設施，利用電纜、無線、光纖或者其它電磁系統，傳送、發射和接收標識、文字、圖像、聲音或其它信號。

電信網由終端設備、傳輸鏈路和交換設備三要素構成，運行時還應輔之以信令系統、通信協議以及相應的運行支撐系統?，F(xiàn)在世界各國的通信體系正向數字化的電信網發展，將逐漸代替模擬通信的傳輸和交換，并且向智能化、綜合化的方向發展，但是由于電信網具有全程全網互通的性質，已有的電信網不能同時更新，因此，電信網的發展是一個逐步的過程。

電信網按不同的分類體系可以劃分如下：按電信業務的種類分為：電話網、電報網、用戶電報網、數據通信網，傳真通信網、圖像通信網、有線電視網等。按服務區域范圍分為：本地電信網、農村電信網、長途電信網、移動通信網、國際電信網等。

按傳輸媒介種類分為：架空明線網、電纜通信網、光纜通信網、衛星通信網、用戶光纖網、低軌道衛星移動通信網等。按交換方式分為：電路交換網、報文交換網、分組交換網、寬帶交換網等。

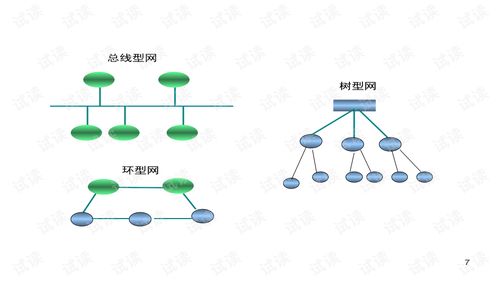

按結構形式分為：網狀網、星形網、環形網、柵格網、總線網等。按信息信號形式分為：模擬通信網、數字通信網、數字模擬混合網等。

按信息傳遞方式分為：同步轉移模式（STM）的綜合業務數字網（ISDN）和異地轉移模式（ATM）的寬帶綜合業務數字網（B-ISDN）等。什么是智能網？智能網（Intelligentized Network）的思想起源于美國。

20世紀80年代初，AT&T公司就采用集中數據庫方式提供800號（被叫付費）業務和電話記帳卡業務，這是智能網的雛形。后來國際電聯ITU-T (International Telecommunications Union)在1992年正式命名了智能網一詞。

智能網是在現有交換與傳輸?shù)幕A(chǔ)網絡結構上，為快速、方便、經濟地提供電信新業務（或稱增值業務）而設置的一種附加網絡結構。智能網提供新業務的突出優點是可以做到快速、經濟和方便。

由于智能網技術有標準模型約束，系統的實現可以獨立于將要生成的新業務，且有標準通信協議支持產品的互聯，從而為快速提供新業務創造了基礎條件。智能網是以計算機和數據庫為核心的，從理論上說，智能網能提供的新業務是無限的。

但是開辦新業務要考慮實際需要和經濟效益等因素?，F(xiàn)在世界上已經提供的智能新業務有幾十種。

但各地提供的種類不同，例如我國目前分國際、全國、省內三大類，所提供的業務也不盡相同。在世界上已經提供的常用的智能新業務如下：被叫集中付費業務：美國人把這種電話叫做“免費電話”，實際上只是打電話的人不付費，而由被叫用戶付費。

使用這種業務時，用戶需先撥“800”，因此也叫“800業務”。大眾服務業務：用戶撥通特定號碼字頭的電話號碼，就能獲得某種信息或可以進行咨詢的服務。

在美國，使用這種業務時用戶先撥“900”，所以又叫“900號業務”?？蛇x記帳業務：簡稱“ABS業務”。

它可以提供多種記費方式，如主叫付費、被叫付費、主叫被叫分?jǐn)偢顿M(fèi)、第三方付費或信用卡付費等多種形式的記帳方式。專用虛擬網業務：用戶可以按照自己的意愿，靈活地組建非永久性的專用網，稱為“虛擬網”。

廣域集中小交換機業務（WAC業務）：用戶可以享受市內專用小交換機的一切功能，而不用設置專用小交換機。通用號碼業務：給有多個分號的企業分配一個通用的電話號碼來受理業務。

智能網的主要組成部分有：業務交換點（SSP），用來識別用戶對智能網的呼叫；業務控制點（SCP），完成對業務的控制，通常由大、中型計算機和大型數據庫組成；業務管理系統（SMS），是智能網中的操作、維護、管理及監視系統?？傊?，整個電信網絡正逐步向著智能化、寬帶化、個人化的方向發展。

隨著智能網的發展，可以實現智能網的網間互通，智能網與互聯網Internet的結合，智能網與寬帶綜合業務數字網B-ISDN的結合，明天的智能網將更加智能化。什么是“一線通”？ISDN (Intergrated Service Digital Network)的中文名稱是綜合業務數字網，中國電信將“窄帶綜合業務數字網”（N-ISDN）俗稱為“一線通”。

“一線通”采用數字傳輸和數字交換技術，將電話、傳真、數據、圖像等多種業務綜合在一個統一的數字網絡進行傳輸和處理，向用戶提供基本速率（2B D,144kbit/s）和一次群速率（30B D,2Mkbit/s）兩種接口?；舅俾式涌诎▋蓚€(gè)能獨立工作的B信道（64Kkbit/s）和一個D信道（16Kkbit/s）。

其中B信道一般用來傳輸話音、數據和圖像，D信道用來傳輸信令或分組信息?！耙痪€通”是以電話綜合數字網為基礎發展而成的通信網，能提供端到端的數字連接，可承載話音和非話音業務，用戶能夠通過多用途用戶網絡接口接入網絡。

“一線通”不僅能提供電路交換業務，還能提供分組交換和非交換的專用線業務，客戶可根據需要靈活選用，并且能與現有電話網、分組網實現互通?！耙痪€通”能夠向用戶提供三大類業務：①、承載業務（與用戶終端類型無關，如電路交換的承載業務和分組交換的承載業務等）；②、用戶終。

2.通信及網絡知識

通信網絡技術

通信網是一種由通信端點、節（結）點和傳輸鏈路相互有機地連接起來，以實現在兩個或更多的規定通信端點之間提供連接或非連接傳輸?shù)耐ㄐ朋w系。通信網按功能與用途不同，一般可分為物理網、業務網和支撐管理網等三種。

物理網是由用戶終端、交換系統、傳輸系統等通信設備所組成的實體結構，是通信網的物質基礎，也稱裝備網。用戶終端是通信網的外圍設備，它將用戶發送的各種形式的信息轉變?yōu)殡姶判盘?hào)送入通信網路傳送，或?qū)耐ㄐ啪W(wǎng)路中接收到的電磁信號等轉變?yōu)橛脩?hù)可識別的信息。用戶終端按其功能不同，可分為電話終端、非話終端及多媒體通信終端。電話終端指普通電話機、移動電話機等；非話終端指電報終端，傳真終端、計算機終端、數據終端等；多媒體通信終端指可提供至少包含兩種類型信息媒體或功能的終端設備，如可視電話、電視會議系統等。交換系統是各種信息的集散中心，是實現信息交換的關鍵環節。傳輸系統是信息傳遞的通道，它將用戶終端與交換系統之間以及交換系統相互之間聯接起來，形成網路。傳輸系統按傳輸媒介的不同，可分為有線傳輸系統和無線傳輸系統兩類。有線傳輸系統以電磁波沿某種有形媒質的傳播來實現信號的傳遞。無線傳輸系統則是以電磁波在空中的傳播來實現信號的傳遞。

3.通信基礎知識有哪些

電信網（telecommunication network）是構成多個用戶相互通信的多個電信系統互連的通信體系，是人類實現遠距離通信的重要基礎設施，利用電纜、無線、光纖或者其它電磁系統，傳送、發射和接收標識、文字、圖像、聲音或其它信號。電信網由終端設備、傳輸鏈路和交換設備三要素構成，運行時還應輔之以信令系統、通信協議以及相應的運行支撐系統?，F(xiàn)在世界各國的通信體系正向數字化的電信網發展，將逐漸代替模擬通信的傳輸和交換，并且向智能化、綜合化的方向發展，但是由于電信網具有全程全網互通的性質，已有的電信網不能同時更新，因此，電信網的發展是一個逐步的過程。

電信網按不同的分類體系可以劃分如下：

按電信業務的種類分為：電話網、電報網、用戶電報網、數據通信網，傳真通信網、圖像通信網、有線電視網等。

按服務區域范圍分為：本地電信網、農村電信網、長途電信網、移動通信網、國際電信網等。

按傳輸媒介種類分為：架空明線網、電纜通信網、光纜通信網、衛星通信網、用戶光纖網、低軌道衛星移動通信網等。

按交換方式分為：電路交換網、報文交換網、分組交換網、寬帶交換網等。按結構形式分為：網狀網、星形網、環形網、柵格網、總線網等。

按信息信號形式分為：模擬通信網、數字通信網、數字模擬混合網等。

按信息傳遞方式分為：同步轉移模式的綜合業務數字網（isdn）和異地轉移模式的寬帶綜合業務數字網（b-isdn）等。

4.移動通訊的基礎知識

基礎知識 培訓教材 移動通信基本知識 深圳市**通訊股份有限公司 第一章 引言 1.1移動通信概述 隨著社會的進步、經濟和科技的發展，特別是計算機、程控交換、數字通信的發展，近些年來，移動通信系統以其顯著的特點和優越性能得以迅猛發展，應用在社會的各個方面，到目前為止，全球移動用戶超過 1億 ，預計到本世紀末用戶數將達到2億。

無線通信的發展?jié)摿Υ笥谟芯€通信的發展，它不僅僅提供普通的電話業務功能，并能提供或即將提供豐富的多種業務，滿足用戶的需求。 移動通信的主要目的是實現任何時間、任何地點和任何通信對象之間的通信。

從通信網的角度看，移動網可以看成是有線通信網的延伸，它由無線和有線兩部分組成。無線部分提供用戶終端的接入，利用有限的頻率資源在空中可靠地傳送話音和數據；有線部分完成網絡功能，包括交換、用戶管理、漫游、鑒權等，構成公眾陸地移動通信網PLMN。

從陸地移動通信的具體實現形式來分主要有模擬移動通信和數字移動通信這兩部種。 移動通信系統從40年代發展至今，根據其發展歷程和發展方向，可以劃分為三個階段： 1.1.1第一代――模擬蜂窩通信系統 第一代移動電話系統采用了蜂窩組網技術，蜂窩概念由貝爾實驗室提出，70年代在世界許多地方得到研究，。

當?shù)谝粋€(gè)試運行網絡在芝加哥開通時，美國第一個蜂窩系統AMPS（高級移動電話業務）在1979年成為現實。 現在存在于世界各地比較實用的、容量較大的系統主要有： （1）北美的AMPS;(2)北歐的NMT-450/900;(3)英國的TACS；其工作頻帶都在450MHz和900MHz附近，載頻間隔在30kHz以下。

鑒于移動通信用戶的特點：一個移動通信系統不僅要滿足區內，越區及越局自動轉接信道的功能，還應具有處理漫游用戶呼叫（包括主被叫）的功能。因此移動通信系統不僅希望有一個與公眾網之間開放的標準接口，還需要一個開放的開發接口。

由于移動通信是基于固定電話網的，因此由于各個模擬通信移動網的構成方式有很大差異，所以總的容量受著很大的限制。 鑒于模擬移動通信的局限性，因此盡管模擬蜂窩移動通信系統還會以一定的增長率在近幾年內繼續發展，但是它有著下列致命的弱點： A） 各系統間沒有公共接口。

2 B） 無法與固定網迅速向數字化推進相適應，數字承載業務很難開展。 C） 頻率利用率低，無法適應大容量的要求。

D） 安全.利用率低，易于被竊聽，易做"假機"。 這些致命的弱點將妨礙其進一步發展，因此模擬蜂窩移動通信將逐步被數字蜂窩移動通信所替代。

然而，在模擬系統中的組網技術仍將在數字系統中應用。 1.1.2第二代――數字蜂窩移動通信系統 由于TACS等模擬制式存在的各種缺點，90年代開發出了以數字傳輸、時分多址和窄帶碼分多址為主體的移動電話系統，稱之為第二代移動電話系統。

代表產品分為兩類： 1.1.2.1 TDMA系統 TDMA系列中比較成熟和最有代表性的制式有：泛歐GSM、美國D-AMPS和日本PDC。 (1)D-AMPS是在1989年由美國電子工業協會EIA完成技術標準制定工作，1993年正式投入商用。

它是在AMPS的基礎商改造成的，數模兼容，基站和移動臺比較復雜。 （2）日本的JDC（現已更名為PDC）技術標準在1990年制定，93年使用，只限于本國使用。

（3）歐洲郵電聯合會CEPT的移動通信特別小組（SMG）在88年制定了GSM第一階段標準phase1，工作頻帶為900MHz左右，90年投入商用；同年，應英國要求，工作頻帶為1800MHz的GSM規范產生。 上述三種產品的共同點是數字化，時分多址、話音質量比第一代好，保密性好、可傳送數據、能自動漫游等。

三種不同制式各有其優點，PDC系統頻譜利用率很高，而D-AMPS系統容量最大，但GSM技術最成熟，而且它以O(shè)SI為基礎，技術標準公開，發展規模最大。 1.1.2.2 N-CDMA系統 N-CDMA（碼分多址）系列主要是以高通公司為首研制的基于IS-95的N-CDMA（窄帶CDMA）。

北美數字蜂窩系統的規范是由美國電信工業協會制定的，1987年開始系統研究，1990年被美國電子工業協會接受，由于北美地區已經有統一的AMPS模擬系統，該系統按雙模式設計。隨后頻帶擴展到1900MHz，即基于N-CDMA的PCS1900。

3 1.1.3 第三代――IMT-2000 隨著用戶的不斷增長和數字通信的發展，第二代移動電話系統逐漸顯示出它的不足之處。首先是頻帶太窄，不能提供如高速數據、慢速圖像與電視圖像等的各種寬帶信息業務；其次是GSM雖然號稱“全球通”，實際未能實現真正的全球漫游，尤其是在移動電話用戶較多的國家如美國，日本均未得到大規模的應用。

而隨著科學技術和通信業務的發展，需要的將是一個綜合現有移動電話系統功能和提供多種服務的綜合業務系統，所以國際電聯要求在2000年實現商用化的第三代移動通信系統，即IMT-2000，它的關鍵特性有： （1）包含多種系統； （2）世界范圍設計的高度一致性； （3）IMT-2000內業務與固定網絡的兼容； （4）高質量； （5）世界范圍內使用小型便攜式終端。 具有代表性的第三代移動通信系統技術： 主要存在兩個標準： （1）以Qualcomm公司為代表提出的與IS-95系統反向兼容的寬帶。

5.計算機網絡通信線路基礎知識

1、綜合布線是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道。

通過它可使話音設備、數據設備、交換設備及各種控制設備與信息管理系統連接起來，同時也使這些設備與外部通信網絡相連的綜合布線。它還包括建筑物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。

綜合布線由不同系列和規格的部件組成，其中包括：傳輸介質、相關連接硬件（如配線架、連接器、插座、插頭、適配器）以及電氣保護設備等。這些部件可用來構建各種子系統，它們都有各自的具體用途，不僅易于實施，而且能隨需求的變化而平穩升級。

特點：相對于以往的布線，綜合布線 的特點可以概況為： 實用性：實施后，布線系統將能夠適應現代和未來通信技術的發展，并且實現話音、數據通信等信號的統一傳輸。 靈活性：布線系統能滿足各種應用的要求，即任一信息點能夠連接不同類型的終端設備，如電話、計算機、打印機、電腦終端、電傳真機、各種傳感器件以及圖象監控設備等。

模塊化：綜合布線系統中除去固定于建筑物內的水平纜線外，其余所有的接插件都是基本式的標準件，可互連所有話音、數據、圖象、網絡和樓宇自動化設備，以方便使用、搬遷、更改、擴容和管理。 擴展性：綜合布線系統是可擴充的，以便將來有更大的用途時，很容易將新設備擴充進去。

經濟性：采用綜合布線系統后可以使管理人員減少，同時，因?yàn)槟K化的結構，工作難度大大降低了日后因更改或搬遷系統時的費用。 通用性：對符合國際通信標準的各種計算機和網絡拓?fù)浣Y(jié)構均能適應，對不同傳遞速度的通信要求均能適應，可以支持和容納多種計算機網絡的運行。

分類：國家標準（GB50311—2007版）將布線系統劃分為工作區子系統、配線子系統、干線子系統、建筑群子系統、設備間、電信間、進線間和管理8個部分（7個布線系統部分和1個技術管理部分）。1. 工作區子系統工作區子系統（work area subsystem）又稱為服務區（coverage area）子系統，它由RJ45跳線、信息插座模塊（Telecommunications Outlet, TO）與所連接的終端設備（Terminal Equipment, TE）組成。

信息插座有墻上型、地面型等多種。在進行設備連接時，可能需要某種傳輸電子裝置，但這種裝置并不是工作區子系統的一部分，如調制解調器，它能為終端與其他設備之間的兼容性、傳輸距離的延長提供所需的轉換信號，但不能說它是工作區子系統的一部分。

工作區子系統中所使用的連接器必須具備國際ISDN標準的8位接口，這種接口能接受樓宇自動化系統中的所有低壓信號以及高速數據網絡信息和數碼聲頻信號。設計工作區子系統時要注意如下要點：1）從RJ45的插座到設備間的連線用雙絞線，一般不要超過5m。

2)RJ45的插座須安裝在墻壁上或不易碰到的地方，插座距離地面30cm以上。3）插座和插頭（與雙絞線）不要接錯線頭。

2. 配線子系統配線子系統應由工作區的信息插座模塊，信息插座模塊至電信間配線設備（FD）的配線電纜和光纜，電信間的配線設備及設備纜線和跳線等組成。配線子系統又稱為水平干線子系統、水平子系統（horizontal subsystem）。

配線子系統是整個布線系統的一部分，它包括從工作區的信息插座開始到電信間的配線設備及設備纜線和跳線，其結構一般為星型結構。它與干線子系統的區別在于：配線子系統總是在一個樓層上，僅僅是信息插座與電信間連接。

在綜合布線系統中，配線子系統由4對UTP（非屏蔽雙絞線）組成，能支持大多數現代化通信設備。如果有磁場干擾或信息保密，可用屏蔽雙絞線；如果需要高寬帶應用，可以采用光纜。

要設計配線子系統，必須全面掌握介質設施方面的知識。 設計時要注意如下要點：1）配線子系統的用線一般為雙絞線。

2）配線子系統的線長不超過90m。3）用線必須走線槽或在天花板吊頂內布線，盡量不走地面線槽。

4）用3類雙絞線可傳輸速率為16Mbps，用5類、5e類雙絞線可傳輸速率為100Mbps，用6類雙絞線可傳輸速率為250Mbps，用7類雙絞線可傳輸速率為600Mbps。5）確定介質布線方法和線纜的走向。

6）確定距服務接線間距離最近的I/O位置。7）確定距服務接線間距離最遠的I/O位置。

8）計算水平區所需線纜長度。3. 電信間電信間（也稱為管理間子系統）由交叉連接、互連和I/O組成。

電信間為連接其他子系統提供手段，它是連接干線子系統和配線子系統的子系統，其主要設備是配線架、集線器、交換機和機柜、電源。交叉連接和互連允許將通信線路定位或重定位在建筑物的不同部分，以便能更容易地管理通信線路。

I/O位于用戶工作區和其他房間或辦公室，使在移動終端設備上能夠方便地進行插拔。在使用跨接線或插入線時，交叉連接允許將端接在單元一端的電纜上的通信線路連接到端接在單元另一端的電纜上的線路。

跨接線是一根很短的單根導線，可將交叉連接處的兩根導線端點連接起來；插入線包含幾根導線，而且每根導線末端均有一個連接器。插入線為重新安排線路提供了一種簡易的方法。

互連與交叉連接的目的相同，但不使用跨接線或插入線，只使用帶插頭的導線、插座、適配器。
