學(xué)好二保焊的技術(shù)要點(diǎn):
1、在焊接過(guò)程中,會(huì )有飛濺物。電壓比越大,飛濺越少,顆粒越大,熱量越高,不易清洗。電壓比越小,飛濺越大,顆粒越小,越容易清洗。建議在焊接前對焊縫兩側進(jìn)行油漆。
2、左焊方法:熔透淺,焊縫易觀(guān)察,寬度大,補強小,飛濺小。有色金屬必須留焊。
3、正確的焊接方法:熔深,易觀(guān)察熔池,寬度小,余量大,飛濺大。
4、焊接時(shí),噴嘴不應抬高過(guò)高,容易造成氣孔和跳絲。槍嘴距焊縫約8-15mm。不要壓得太低。如果焊縫太低,不易觀(guān)察,會(huì )燒壞噴嘴。送絲速度過(guò)快,會(huì )產(chǎn)生氣孔,焊縫成形不良,二氧化碳氣體不宜過(guò)多,飛濺會(huì )過(guò)多,廢氣。
擴展資料:
一、焊接工藝
1、板接頭的焊接,縱橫向交叉的焊縫,先焊端焊縫,后焊側焊縫。
2、當接頭長(cháng)度大于1m時(shí),應采用分體對稱(chēng)焊或逐步退焊的方法。
3、當擱板上的對接接頭和角焊縫同時(shí)存在時(shí),首先對板的對接進(jìn)行焊接,然后對機架的對接焊縫進(jìn)行焊接,最后再對擱板和板的角焊縫進(jìn)行焊接。
4、所有對稱(chēng)物體從中心向頭尾方向焊接,左、右、方向對稱(chēng)進(jìn)行。
二、焊接材料
1、二氧化碳氣體純度99.5%,含水量不超過(guò)0.1%,含碳量不超過(guò)0.1%。
2、低碳鋼重要結構和焊絲牌號高強度低合金鋼焊接選用H08Mn2SiA;低碳鋼一般結構焊接選用H08Mn2SiA。焊絲鍍銅表面不允許有銹斑。
參考資料來(lái)源:
百度百科-二保焊
一、基本知識 (來(lái)自西祠胡同)1.什么叫焊接? 答:兩種或兩種以上材質(zhì)(同種或異種),通過(guò)加熱或加壓或 二者并用,來(lái)達到原子之間的結合而形成永久性連接的工藝過(guò)程叫焊接. 2.什么叫電弧? 答:由焊接電源供給的,在兩極間產(chǎn)生強烈而持久的氣體放電現象—叫電弧。
〈1〉按電流種類(lèi)可分為:交流電弧、直流電弧和脈沖電弧。 〈2〉按電弧的狀態(tài)可分為:自由電弧和壓縮電弧(如等離子弧)。
〈3〉按電極材料可分為:熔化極電弧和不熔化極電弧。 3.什么叫母材? 答:被焊接的金屬---叫做母材。
4.什么叫熔滴? 答: 焊絲先端受熱后熔化,并向熔池過(guò)渡的液態(tài)金屬滴---叫做熔滴。 5.什么叫熔池? 答:熔焊時(shí)焊件上所形成的具有一定幾何形狀的液態(tài)金屬部分---叫做熔池。
6.什么叫焊縫? 答:焊接后焊件中所形成的結合部分。 7.什么叫焊縫金屬? 答:由熔化的母材和填充金屬(焊絲、焊條等)凝固后形成的那部分金屬。
8.什么叫保護氣體? 答:焊接中用于保護金屬熔滴以及熔池免受外界有害氣體(氫、氧、氮)侵入的氣體---保護氣體。 9.什么叫焊接技術(shù)? 答:各種焊接方法、焊接材料、焊接工藝以及焊接設備等及其基礎理論的總稱(chēng)—叫焊接技術(shù)。
10.什么叫焊接工藝?它有哪些內容? 答:焊接過(guò)程中的一整套工藝程序及其技術(shù)規定。內容包括:焊接方法、焊前準備加工、裝配、焊接材料、焊接設備、焊接順序、焊接操作、焊接工藝參數以及焊后處理等。

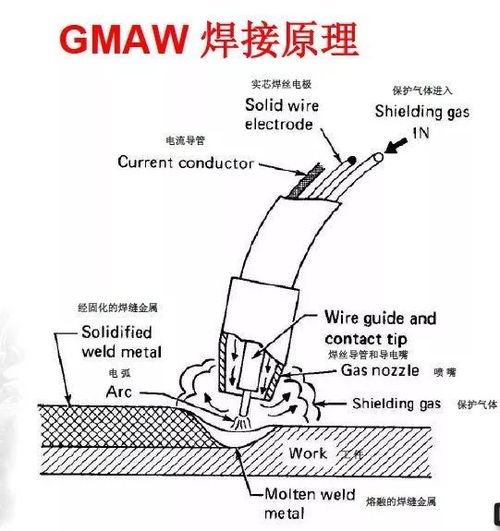

11.什么叫CO2焊接? 答:用純度> 99.98% 的CO2做保護氣體的熔化極氣體保護焊—稱(chēng)為CO2焊。 12.什么叫MAG焊接? 答:用混合氣體75--95% Ar + 25--5 % CO2 ,(標準配比:80%Ar + 20%CO2 )做保護氣體的熔化極氣體保護焊—稱(chēng)為MAG焊。
13.什么叫MIG焊接? 答: 〈1〉用高純度氬氣Ar≥ 99.99%做保護氣體的熔化極氣體保護焊接鋁及鋁合金、銅及銅合金等有色金屬; 〈2〉用98% Ar + 2%O2 或95%Ar + 5%CO2做保護氣體的熔化極氣體保護焊接實(shí)心不銹鋼焊絲的工藝方法--稱(chēng)為MIG焊。 〈3〉用氦+氬惰性混合氣做保護的熔化極氣體保護焊。
14.什么叫TIG(鎢極氬弧焊)焊接? 答:用純鎢或活化鎢(釷鎢、鈰鎢、鋯鎢、鑭鎢)作為不熔化電極的惰性氣體保護電弧焊,簡(jiǎn)稱(chēng)TIG焊。 15.什么叫SMAW(焊條電弧焊)焊接? 答:用手工操縱焊條進(jìn)行焊接的電弧焊方法。
16.什么叫碳弧氣刨? 答:使用碳棒作為電極,與工件間產(chǎn)生電弧,用壓縮空氣(壓力0.5—0.7Mpa)將熔化金屬吹除的一種表面加工的方法。常用來(lái)焊縫清根、刨坡口、返修缺陷等。
二、焊接材料 1. 什么叫焊接材料?包括哪些內容? 答:焊接材料包括焊條、焊絲、焊劑、氣體、電極、襯墊等。 2.什么叫焊絲? 答:焊接時(shí)作為填充金屬,同時(shí)用來(lái)導電的金屬絲—叫焊絲。
分實(shí)心焊絲和藥芯焊絲兩種。常用的實(shí)心焊絲型號:ER50-6(牌號:H08Mn2SiA)。
3.為什么MAG焊接接頭比CO2焊接接頭的沖擊韌性高? 答:MAG焊接時(shí),活性氣體僅為20%,焊絲中的合金元素過(guò)渡系數高,焊縫的沖擊韌性高。CO2焊活性氣體為100%,焊絲中的錳、硅合金元素聯(lián)合脫氧,其合金元素過(guò)渡系數略低,焊縫的沖擊韌性不如MAG焊高。
如唐山神鋼MG-51T焊絲(相當于ER50-6)其常溫沖擊韌性值:MAG: 160J;CO2: 110J。 4.什么叫藥芯焊絲? 答:由薄鋼帶卷成圓形鋼管,同時(shí)在其中填滿(mǎn)一定成分的藥粉,經(jīng)拉制而成的一種焊絲。
5.為什么藥芯焊絲用CO2氣體保護? 答:按保護方式區分藥芯焊絲有兩種類(lèi)型:藥芯氣保焊絲和藥芯自保焊絲。藥芯氣保焊絲一般用CO2氣體作保護,屬于氣渣聯(lián)合保護形式,焊縫成形好,綜合機械性能高。
6.為什么藥芯焊絲焊縫表面會(huì )出壓痕氣孔? 答:因藥芯焊絲是由薄鋼帶卷成的管狀焊絲,屬于有縫焊絲;空氣中的水分會(huì )通過(guò)縫隙侵入藥芯,焊藥潮濕(無(wú)法烘干),造成焊縫有壓痕氣孔。 7.為什么對CO2氣體純度有技術(shù)要求? 答:一般CO2氣體是化工生產(chǎn)的副產(chǎn)品,純度僅為99.6%左右,含有微量的雜質(zhì)和水分,會(huì )給焊縫帶來(lái)氣孔等缺陷。
焊接重要產(chǎn)品一定要選用CO2純度≥99.8%的氣體,焊縫氣孔少,含氫量低,抗裂性好。 8.為什么對氬氣純度有較高技術(shù)要求? 答:目前市場(chǎng)上有三種氬氣:普氬(純度99.6%左右)、純氬(純度99.9%左右)、高純氬(純度99.99%),前兩種可焊接碳鋼和不銹鋼;焊接鋁及鋁合金、鈦及鈦合金等有色金屬一定要選用高純氬;避免焊縫及熱影響區被氧化無(wú)法進(jìn)行焊接。
9.為什么TIG焊噴嘴有大小多種規格? 答:有4—8﹟五種規格噴嘴,焊接碳鋼可選用4—5﹟噴嘴,焊接不銹鋼和鋁及鋁合金應選用6—7﹟大噴嘴,以加強焊縫及熱影響區的保護范圍。焊接鈦及鈦合金等有色金屬應選用7—8﹟更大的噴嘴,才能防止焊縫及熱影響區被氧化。
10.什么叫酸性焊條? 答:藥皮中含有多量酸性氧化物的焊條,如結422(E4303)、結502(E5003)等交直流兩用電焊條。 11.什么叫堿性焊條? 答:藥皮中含有多量堿性氧化物同時(shí)含有氟化物的焊條,如結507(E5015)、結506(E5016)等電焊條。
12.什么叫纖維素型(下向立焊專(zhuān)用)焊條? 答:藥皮中含有多量有機物的焊條,管道及薄板結構下。
焊槍操作基礎
1.引弧及焊接完成時(shí)的操作:因為引弧及焊接完成時(shí)容易出現缺陷,所以操作焊槍時(shí)一定要遵守噴嘴-工件間距離及焊槍角度。在引弧前的間隔,受到焊絲接觸時(shí)的沖擊而回升,注意勿使焊槍因沖擊而回升。
2.噴嘴-工件間距離:噴嘴-工件間距離過(guò)大時(shí),容易產(chǎn)生缺陷(氣孔,坑等)。一般情況下采用焊絲直徑的10倍距離左右(如1.0的焊絲,選用距離為10毫米左右)。
3.導電嘴距離噴嘴外緣5mm最佳。
4.氣體保護效果不好的識別:根據電弧聲音及熔池狀態(tài)等就可以很簡(jiǎn)單地判斷正常電弧,異常電弧時(shí)的熔池成沸騰狀,需經(jīng)過(guò)經(jīng)驗來(lái)掌握正常電弧的狀態(tài)。
5.焊絲伸出長(cháng)度的影響:
導電嘴-母材間距離過(guò)長(cháng)時(shí),影響有:產(chǎn)生氣孔,引弧不好,電弧不穩,熔池淺。
導電嘴-母材間距離過(guò)短時(shí):噴嘴容易被飛濺物堵塞,看不清焊接線(xiàn),熔深變深。
6.焊槍角度:二氧化碳氣體保護焊一般采用向前行進(jìn)法,這樣便于觀(guān)察焊接,焊縫形狀,氣體保護效果等。
7.焊槍移動(dòng)和作業(yè)姿勢:焊槍由送絲軟管,氣管,控制電纜等構成,為不影響焊接效果,應采用保證焊槍彎曲不要過(guò)大,焊槍平衡的作業(yè)姿勢。操作者姿勢及焊槍操作不好時(shí),均得不到均勻的焊縫,因此,改變姿勢,計算電壓進(jìn)行聯(lián)系,以求得到均勻的焊縫。
8.收弧處理:在弧坑部開(kāi)閉焊槍開(kāi)關(guān)2~3次,使電弧重復閃滅進(jìn)行處理。在焊縫還是塊狀時(shí),每隔0.5-1秒開(kāi)1次開(kāi)
關(guān)掩埋火口,開(kāi)3次即可充分埋好火口。
9.焊縫連接方法:在火口前方引弧后,等電弧穩定下來(lái)再返回火口部(接點(diǎn))進(jìn)行焊接。
1. 什么叫焊接材料?包括哪些內容?答:焊接材料包括焊條、焊絲、焊劑、氣體、電極、襯墊等。
2.什么叫焊絲?答:焊接時(shí)作為填充金屬,同時(shí)用來(lái)導電的金屬絲—叫焊絲。分實(shí)心焊絲和藥芯焊絲兩種。
常用的實(shí)心焊絲型號:ER50-6(牌號:H08Mn2SiA)。3.為什么MAG焊接接頭比CO2焊接接頭的沖擊韌性高?答:MAG焊接時(shí),活性氣體僅為20%,焊絲中的合金元素過(guò)渡系數高,焊縫的沖擊韌性高。
CO2焊活性氣體為100%,焊絲中的錳、硅合金元素聯(lián)合脫氧,其合金元素過(guò)渡系數略低,焊縫的沖擊韌性不如MAG焊高。如唐山神鋼MG-51T焊絲(相當于ER50-6)其常溫沖擊韌性值:MAG: 160J;CO2: 110J。
4.什么叫藥芯焊絲?答:由薄鋼帶卷成圓形鋼管,同時(shí)在其中填滿(mǎn)一定成分的藥粉,經(jīng)拉制而成的一種焊絲。5.為什么藥芯焊絲用CO2氣體保護?答:按保護方式區分藥芯焊絲有兩種類(lèi)型:藥芯氣保焊絲和藥芯自保焊絲。
藥芯氣保焊絲一般用CO2氣體作保護,屬于氣渣聯(lián)合保護形式,焊縫成形好,綜合機械性能高。6.為什么藥芯焊絲焊縫表面會(huì )出壓痕氣孔?答:因藥芯焊絲是由薄鋼帶卷成的管狀焊絲,屬于有縫焊絲;空氣中的水分會(huì )通過(guò)縫隙侵入藥芯,焊藥潮濕(無(wú)法烘干),造成焊縫有壓痕氣孔。
7.為什么對CO2氣體純度有技術(shù)要求?答:一般CO2氣體是化工生產(chǎn)的副產(chǎn)品,純度僅為99.6%左右,含有微量的雜質(zhì)和水分,會(huì )給焊縫帶來(lái)氣孔等缺陷。焊接重要產(chǎn)品一定要選用CO2純度≥99.8%的氣體,焊縫氣孔少,含氫量低,抗裂性好。
8.為什么對氬氣純度有較高技術(shù)要求?答:目前市場(chǎng)上有三種氬氣:普氬(純度99.6%左右)、純氬(純度99.9%左右)、高純氬(純度99.99%),前兩種可焊接碳鋼和不銹鋼;焊接鋁及鋁合金、鈦及鈦合金等有色金屬一定要選用高純氬;避免焊縫及熱影響區被氧化無(wú)法進(jìn)行焊接。9.為什么TIG焊噴嘴有大小多種規格?答:有4—8﹟五種規格噴嘴,焊接碳鋼可選用4—5﹟噴嘴,焊接不銹鋼和鋁及鋁合金應選用6—7﹟大噴嘴,以加強焊縫及熱影響區的保護范圍。
焊接鈦及鈦合金等有色金屬應選用7—8﹟更大的噴嘴,才能防止焊縫及熱影響區被氧化。10.什么叫酸性焊條?答:藥皮中含有多量酸性氧化物的焊條,如結422(E4303)、結502(E5003)等交直流兩用電焊條。
11.什么叫堿性焊條?答:藥皮中含有多量堿性氧化物同時(shí)含有氟化物的焊條,如結507(E5015)、結506(E5016)等電焊條。12.什么叫纖維素型(下向立焊專(zhuān)用)焊條?答:藥皮中含有多量有機物的焊條,管道及薄板結構下向立焊專(zhuān)用。
〈1〉如E6010(相當于E4310、J425G)適用于打底焊、熱焊、填充焊。〈2〉E8010(相當于E5511、J555)適用于熱焊、填充焊、蓋面焊層。
一般用低氫下向焊條蓋面焊; E7048(相當于J506X)焊縫外形整潔、美觀(guān)。13.為什么焊前焊條要嚴格烘干?答:焊條往往會(huì )因吸潮而使工藝性能變壞,造成電弧不穩、飛濺增大,并容易產(chǎn)生氣孔、裂紋等缺陷。
因此,焊條使用前必須嚴格烘干。一般酸性焊條的烘干溫度150--200℃,時(shí)間1小時(shí);堿性焊條的烘干溫度350--400℃,時(shí)間1--2小時(shí),烘干后放在100--150℃的保溫箱內,隨用隨取。
把立焊位置的焊道清理干凈(重點(diǎn)注意油脂、定位焊藥渣、水等)。要知道準備焊接的焊角大小,先按照焊角大小燒出個(gè)標準焊角。注意高質(zhì)量焊接必須是從下往上焊接!靠標準焊角一邊開(kāi)始引弧,焊絲左右擺動(dòng)的時(shí)候注意不要超出熔池范圍,要在兩邊停頓一下,時(shí)間長(cháng)短看焊角確定。
要是焊角要求太大的話(huà)建議多重焊接、一般第一遍小點(diǎn)下面好焊接、要是一次太大的話(huà)容易厚度不夠也難看、容易兩邊鼓起。在左右擺動(dòng)的時(shí)候一定要控制好節奏慢慢往上焊接,注意手一定要穩,這是焊接高質(zhì)量的必要前提。
擴展資料:
二氧化碳氣體保護焊是焊接方法中的一種,是以二氧化碳氣為保護氣體,進(jìn)行焊接的方法。在應用方面操作簡(jiǎn)單,適合自動(dòng)焊和全方位焊接。在焊接時(shí)不能有風(fēng),適合室內作業(yè)。
在應用方面操作簡(jiǎn)單,適合自動(dòng)焊和全方位焊接。焊接時(shí)抗風(fēng)能力差,適合室內作業(yè)。由于它成本低,二氧化碳氣體易生產(chǎn),廣泛應用于各大小企業(yè)。
由于二氧化碳氣體的0熱物理性能的特殊影響,使用常規焊接電源時(shí),焊絲端頭熔化金屬不可能形成平衡的軸向自由過(guò)渡,通常需要采用短路和熔滴縮頸爆斷、因此,與MIG焊自由過(guò)渡相比,飛濺較多。
但如采用優(yōu)質(zhì)焊機,參數選擇合適,可以得到很穩定的焊接過(guò)程,使飛濺降低到最小的程度。由于所用保護氣體價(jià)格低廉,采用短路過(guò)渡時(shí)焊縫成形良好,加上使用含脫氧劑的焊絲即可獲得無(wú)內部缺陷的高質(zhì)量焊接接頭。因此這種焊接方法目前已成為黑色金屬材料最重要焊接方法之一。
參考資料:搜狗百科—二氧化碳氣保焊的焊接方法和手法
聲明:本網(wǎng)站尊重并保護知識產(chǎn)權,根據《信息網(wǎng)絡(luò )傳播權保護條例》,如果我們轉載的作品侵犯了您的權利,請在一個(gè)月內通知我們,我們會(huì )及時(shí)刪除。
蜀ICP備2020033479號-4 Copyright ? 2016 學(xué)習?shū)B(niǎo). 頁(yè)面生成時(shí)間:2.885秒
