靜態工作點的調節方法(單級放大電路實驗設置靜態工作點的方法有幾種)
1.單級放大電路實驗設置靜態工作點的方法有幾種
所謂靜態工作點是指放大電路在沒有交流信號輸人的情況下，三極管處于直流工作狀態。其各極電壓和電流都處于一個恒定值，即處于相對“靜止”的狀態，故稱為“靜態”。而各極對應的一組電流、電壓值（用IBQ,ICQ,UBEQ和UCEQ表示）代表在輸人和輸出特性曲線上的一個點Q，所以稱為“靜態工作點”。單極放大電路設置靜態工作點就是選擇合適的基極偏置電阻Rb，保證在靜態時三極管處于放大狀態。
實驗電路中設置靜態工作點的方法是改變基極偏置電阻的數值，這要實際調試中確定。一般先用可調電阻進行實驗，調整好參數后，測量其阻值，再選擇合適的固定電阻替換，就可以了。
如有不清楚，可探討交流。
2.如何調整放大器的靜態工作點
1、知道管子β值時按照Rb=β（Rc+R'L）計算基極偏置電阻，接入即設定好工作點。

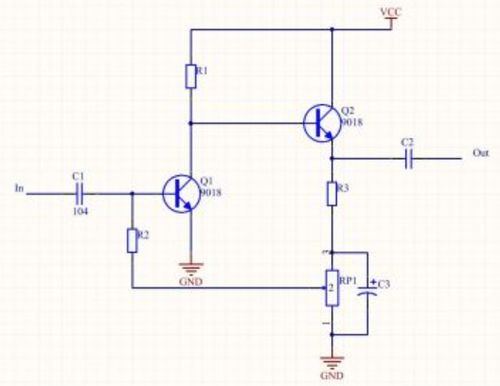

對附圖所示電路，Rb=100(1k+1k//1k)=150k
把一個150千歐電阻接入即可。
2、不知道管子β值時按照Uce=Ucc/(2+Rc/RL)計算集電極-發射極偏置壓降，然后盲調基極偏置電阻使Uce達到計算值即可。
Uce=Ucc/(2+Rc/RL)=12V/(2+1/1)=12V/3=4V
只要盲調Rb，使Uce達到4V即可
盲調Rb之前，應接入Rb=100k電阻，以加快盲調。
3.三極管的靜態工作點如何設置
靜態工作點一般選在適中的IC，選小了容易出現小信號失真，選大了會出現飽和失真。因此，選在1/2ICM左右比較合適。設置靜態工作點的辦法是改變基極偏置電阻的數值，這要實際調試中確定。先用可調電阻，調整好后測量其數值，再選擇合適的固定電阻替換就可以了。
三極管的電流放大作用與其物理結構有關，三極管內部進行的物理過程是十分復雜的，應試者暫時不必去深入探討。從考試的角度來講，可以把三極管看作是一個受控電流源，嚴格來說，是一個流控電流源。
擴展資料：
靜態工作點的確定
靜態工作點是直流負載線與晶體管的某條輸出特性曲線的交點。隨IB的不同而靜態工作點沿直流負載線上下移動。
根據式Uce=Ucc-RcIc，在Ic/Ucc圖上畫出直流負載線，再畫出在IB情況下的晶體管輸出特性曲線，交點即靜態工作點?？梢酝ㄟ^(guò)改變電路參數來改變靜態工作點，這就可以設置靜態工作點
若靜態工作點設置的不合適，在對交流信號放大時就可能會出現飽和失真（靜態工作點偏高）或截止失真（靜態工作點偏低）。
所謂靜態工作點，是指當放大電路處于靜態時，電路所處的工作狀態。在Ic/Uce 圖上表現為一個點，即當確定的Vcc、Rb、Rc和晶體管狀態下產生的電路工作狀態。當其中一項改變時引起Ib變化而引起Q點沿著直流負載線上下移動。
當放大電路沒有輸入信號時的工作狀態，因?yàn)閂cc、Rb、Rc、和晶體管不變，所以電路中各參數都是不變的。這就是靜態。
參考資料：百度百科-靜態工作點
4.用圖解法確定靜態工作點的步驟有哪些
圖解法確定靜態工作點的步驟為：
(1)由直流通路作出直流負載線。其方法是VCE=VCC-IcRc，斜率為l/Rc，連接兩點，即為直流負載線。
(2)由 可計算出靜態時基極電流IB的值。
(3)直流負載線與輸出特性曲線上的IB那條曲線的交點為靜態工作點Q。
(4)過Q點作水平線即得到IC，過Q點作垂線即得到VCE。
常用來測的靜態工作點電路是分壓式偏置電路。穩定靜態工作點首先要穩定Ic 的值。測量靜態工作點實際上就是測靜態時Ic的值。
因?yàn)榛鶚O電位Ub=Ube+Ue 保持恒定，故Ue增大使Ube 減小，引起Ib 減小，從而使Ic 相應減小，抑制Ic因溫度升高而增大，即穩定了靜態工作點。通常U b >>U be，所以I c=I e =(Ub - U be)/Re=U b /Re。
靜態工作點是決定一個放大器能否正常工作，或一個特殊電路能否達到期望工作性能的電壓和電流值。
