復合板幕墻設計(鋁合金幕墻板與復合板性能比較要注意什么?)
1.鋁合金幕墻板與復合板性能比較要注意什么?
璃幕墻曾為建筑業的一種時尚，但由于它的易碎、自綻裂及能夠造成光污染的缺點，使得大面積應用受到了阻礙，而鋁板幕墻卻以極強的沖擊力演繹著“現代中華”的建筑臉譜。
鋁板幕墻拓寬了建筑師的設計空間，不僅質感獨特，色澤豐富、持久，而且外觀形狀可以多樣化，并能與玻璃幕墻材料、石材幕墻材料完美地結合。 鋁板幕墻的完美外觀，優良品質，使其倍受業主青睞，其自重輕，僅為大理石的五分之一，是玻璃幕墻的三分之一，大幅度減少了建筑結構和基礎的負荷，而且維護成本低，性能的價格比高。

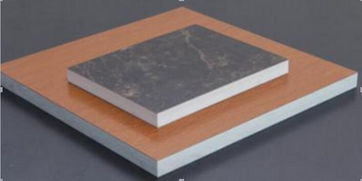

1 就目前國內使用的鋁板幕墻而言，絕大部分是復合鋁板和鋁合金單板。 復合鋁板是內外兩層0。
5mm的純鋁板（室內用為0。2~0。
25mm）中間夾層為3~4mm厚的聚乙烯（PE或聚氯乙烯PVC）經輥壓熱合而成，商品為一定規格的平板，如1220mm*2440mm。外用復合鋁板表面的氟碳漆也是以輥涂的|考試|大|方式與輥壓、熱合一次完成的，涂層的厚度一般為20μm左右，復合鋁板的優點是質輕，表面光潔，平整度好，同方向無色差，并具有出色的現場加工性，為處理現場建筑誤差所引起的外墻尺寸變化，減少車間加工周期和縮短安裝工期提供了條件。
復合鋁板的板材在安裝時要經加工制成墻板，首先，要根據二次設計的尺寸裁板，裁板時要考慮到折邊加放的尺寸，一般每邊加放30mm左右，據幕墻安裝公司介紹，裁板的成材率一般為60%~70%。裁好的復合板需要四邊刨槽，即切去一定寬度的內層鋁板和塑料層，僅剩0。
5mm厚的外層鋁板，然后折邊成90度陽角，再用鋁型材制作同一大小的付框，放在鋁塑板彎好的槽內，付框底面用結構膠與鋁塑板背面粘結，折起的四邊用拉鉚的形式固定于付框外側，付框中間一般還要有加強筋以保證墻板的機械強度，加強筋為鋁材，用結構膠粘結，有些非正規做法只在復合板的四角加角鋁固定，加強筋粘結用雙面膠帶，其牢固性大打折扣。 鋁合金單板一般是2~4mm的鋁合金板，在制作成墻板時，先按二次設計的要求進行反金加工，直接折邊，四角經高壓焊接成密合的槽狀，墻板背面用電焊植釘?shù)姆绞筋A留加強筋的固定螺栓。
反金工作完成之后，再進行氟碳漆的噴涂，一般有二涂三涂，漆膜厚度為30~40μm。 鋁合金單板容易加工成弧形及多折邊或銳角，能夠適應如今變化無窮的外墻裝飾的需要，而且色彩豐富，可以按設計及業主的要求任意選色，真正意義上拓寬了建筑師們的設計空間。
2 鋁合金幕墻板與復合板性能比較 2。1 材質 復合鋁板——兩層0。
5mm厚純鋁板中間夾PVC或PEC塑料輥壓，熱合而成。 鋁合金單板——2~3mm鋁合金板。
2。2 氟碳涂層 復合鋁板——一次性輥印而成，涂層厚一般為20μm。
鋁合金單板——2次或3次噴涂完成，涂層厚一般為30~40μm。 2。
3 顏色 復合鋁板——可選擇顏色品種少，一般灰色較多，特定顏色需訂貨量很大才能單加工，難以實現。 顏色同一性好，但有方向性，降低成材率。
鋁合金單板——可根據設計及業主的要求任意選色。 2。
4 壽命 復合鋁板——10年左右。 鋁合金單板——可超過50年。
2。5 密閉性 復合鋁板——四角開口狀。
鋁合金單板——四角焊接密合。 2。
6 抗風性 復合鋁板——抗風壓變形性差。 鋁合金單板——抗風壓變形性好。
2。7 抗溫變性 復合鋁板——鋁板與塑料膨脹系數差別較大，易發生起泡、剝離現象。
鋁合金單板——同一材質，溫變時墻板本身無影響。 2。
8 抗雷性 復合鋁板——不抗雷擊，強大的電流很難通過復合鋁板接地，0。5mm厚的鋁板會被擊穿。
鋁合金單板——可作為電的良導體，通過建筑接地系統把雷擊巨大的電流迅速輸送至地下。 2。
9 墻板形狀 復合鋁板——由于材質的限制，適用加工簡單形狀，不適合折陰角，。
2.輕質復合墻板的注意事項有哪些?
1. 在墻板的安裝部位畫好一根線，讓這根線于房梁相垂直，同時我們又要保證復合墻板自身材料要保持平整性，而且輕質墻板雖然重量量十分輕型，但是也需要至少兩個人去搬動。
2. 用切割機去對輕質墻板進行切割，至于它的具體寬度和長度，需要我們具體要求而定，但是總的一個原則就是，寧可切割的比較大一點，也不要切割小了，這樣即使切割的比較大，那么也可以進行修整。 3. 和好水泥，同時要給水泥中加入一些沙子，然后用攪拌棒把水泥攪拌成糊狀，不會分出水泥和沙子的具體形狀，然后接著先用清水在復合墻板上刷一遍，讓它自身的表面變得濕潤，接著用攪拌好的砂漿在上面輕輕的刷一層。
3.彩鋼復合板施工須知什么?
第一就是在進行彩鋼復合板施工的時候，需要對其所放置的區域進行檢查和考慮，避免產生不利于吊裝的情況出現，同時也會減少轉移等施工工作量。
第二就是因為這種板材的墻面板等是相對尺寸較長的，因此要充分給各種車輛轉向的條件。 第三就是一旦需要對彩鋼復合板施工中進行相應板材的再加工等，一定要保持場地的平整。
這樣才可以保證相關板材的精確尺寸，不至于產生浪費的情況出現。 第四點就是彩鋼復合板施工前一定要保持和確定施工的區域起點以及相關的組數。
這是建立房屋的最基本要求，不會至于出現浪費的現象。 第五點就是在進行彩鋼復合板施工的時候，要確保相關尺寸的參數，還要經過相應的審核，才可以進行施工。
第六點就是需要對現場做出一定的場地，這是為了在必要時重新安裝所預留出來的。同時有了這塊場地，使得相應的搬運麻煩減少到無。
4.幕墻用巖棉板在施工中有哪些問題需要注意?
1.掩面材料進場 后必須有出廠合格證、檢驗報告單，進場后進行復試合格進行安裝施工。
2.龍骨施工完畢后，在龍骨夾層中鋪貼防火巖棉保溫層，巖棉保溫墻體是由功能分明的墻巖棉保溫板體結構層、保溫層、飾面層三部分組成，做好保溫墻體的主要技術關鍵是：保溫層與結構層及鏈接方式。 3.巖棉保溫板，防火等級A級，與結構層的鏈接方式采用電錘在巖棉保溫板外墻鉆孔，保證幕墻用巖棉板厚度不出現負差，施工方法方便，耐火、安全可靠，而且也有較好的耐久性。
4.立面裝飾保護面板采用硅酸鈣板，頂面不再安裝面板。 以上就是幕墻用巖棉板在使用中最基本的操作，必須要嚴格巖棉保溫板控制面板厚度、寬度、必須保證結合一致。
5.鋁蜂窩復合板用于幕墻的技術要求有哪些
鋁蜂窩復合幕墻板是由鋁面板與鋁箔制成的蜂窩狀芯層經熱壓粘結復合而成的金屬薄板。
該類產品是輕質高強的復合材料，加工工藝較復雜，近年來，國內建筑界的許多項目十分青睞這種產品，將之用于幕墻或屋面。1 產品特點及適用范圍1）抗彎剛度高；2）安裝后平整度好，特別適合于高層建筑幕墻大尺寸分格設計，超高層建筑幕墻，特殊的建筑造型如大屋檐，風壓特別高的地區如有臺風的城市等；3）由于其剛度高，對裝飾性建筑屋面和大面積的室外吊頂?shù)染诌m合，能夠保證整體平整度，不會出現波紋狀起伏。
2 鋁合金材質要求鋁蜂窩板的鋁合金面板多采用防銹鋁，目前通常采用3000系列的鋁錳合金或5000系列的鋁鎂合金。鋁蜂窩芯多采用3000系列的鋁錳合金或根據用途采用更低系列的鋁合金。
3 鋁面板表面涂層技術要求幕墻用鋁蜂窩板的正面鋁面板，表面要求采用預滾涂氟碳烤漆，根據項目所在地環境以及所選用的烤漆顏色，可以采用兩涂、三涂或以上烤漆系統；背面可采用聚酯烤漆。4 產品原材料規格要求按照JGJ133-2001《金屬與石材幕墻工程技術規范》的要求，鋁蜂窩板的材料規格要求如下：1）應根據幕墻的使用功能和耐久年限的要求，分別選用厚度為10、12、15、20 和25mm的鋁蜂窩板；2）厚度為10mm 的鋁蜂窩板應由1mm 厚的正面鋁合金板、0.5~0.8mm厚的背面鋁合金板及鋁蜂窩粘結而成；厚度在10mm以上的鋁蜂窩板，其正背面鋁合金板厚度均應為1mm。
5 產品技術性能 1） 目前國內鋁蜂窩板還沒有一個統一的標準，本節提供國外產品技術指標供參考，見表5。 2）鋁蜂窩耐溫度性能耐溫度性能范圍：-40℃~+80℃，取決于地點和環境。
如有需要，也可生產耐溫高達100℃的產品。3）剝離強度（1）蜂窩芯與鋁面板層間剝離強度，是一項重要的指標，由于蜂窩狀芯層與面板的粘結方式是線性的，因此一般的粘結方式和固化溫度很難取得高的粘結強度，特別是長期穩定的強度值，只有少數產品能夠比較好的解決這個問題，在選用蜂窩板做高層建筑幕墻材料時，應特別注意這點。
（2）采用熱塑性粘膠系統，其剝離強度比采用環氧樹脂等硬塑性粘膠系統的蜂窩板高5倍，可以有更好的加工性如冷彎、沖彎角等。其長期耐久性亦更好。
6 設計選用要點1）平滑的金屬屋面項目選金屬裝飾板時，可優先選用鋁蜂窩復合屋面板，可確保屋面的整體光滑平整度。2）當外墻分格設計較大時，宜選用鋁蜂窩板，分格設計很小時，由于對鋁板的抗彎強度要求不高，一般不必要采用鋁蜂窩板。
3）大厚度的鋁蜂窩板產品只增加了產品的抗彎曲強度值，并不比薄的鋁蜂窩板具有更好的隔熱、保溫等熱工性能。4） 因表面鋁板較薄，不能焊接，弧形板加工制作需要依靠模具進行。
建筑幕墻裝飾用鋁蜂窩板應執行以下標準：（1）GB/T 21086-2007 建筑幕墻（2）JGJ133-2001 金屬與石材幕墻技術規范（3）GB 178-1977(1989) 水泥強度試驗用標準砂（4）GB/T 191 包裝儲運圖示標志（GB/T 191-2000,EQV ISO 780:1997）(5)GB/T 1452-2005 夾層結構平拉強度試驗方法 （MOD ASTM C 297-94(1999))(6)GB/T 1453-2005 夾層結構或芯子平壓性能試驗方法 （MOD ASTM C 365-00）(7)GB/T 1455-2005 夾層結構或芯子剪切性能試驗方法 （MOD ASTM C 393-00）(8)GB/T 1456-2005 夾層結構彎曲性能試驗方法 （MOD ASTM C 273-00）(9)GB/T 1457-2005 夾層結構滾筒剝離強度試驗方法（MOD ASTM D 1781-98 ）(10)GB/T 1720-1979(1989) 漆膜附著力測定法（11）GB/T 1732-1993 漆膜耐沖擊性測定法（NEQ ГOCT 4765-73）(12)GB/T 1740-1979(1989) 漆膜耐濕熱測定法（13）GB/T 1766-1995 色漆和清漆 涂層老化的評級方法（NEQ ISO 4628-1:1980）(14)GB/T 1771-1991 色漆和清漆 耐中性鹽霧性能的測定（EQV ISO 7253:1984）(15)GB/T 3880.2-2006 一般工業用鋁及鋁合金板、帶材（16）GB/T 4957-2003 非磁性金屬基體上非導電覆蓋層厚度測量渦流方法（IDT ISO 2360:1982）(17)GB/T 6388 運輸包裝收發貨標志（GB/T 6388-1986）(18)GB/T 6739-2006 涂膜硬度鉛筆測定法（IDT ISO 15184:1998）(19)GB/T 9286-1998 色漆和清漆 漆膜的劃格試驗（EQV ISO 2409:1992）(20)GB/T 9754-1988 色漆和清漆 不含金屬顏料的色漆漆膜之20、60和80鏡面光澤的測定（EQV ISO 2813:1978）(21)GB/T 9780-2005 建筑涂料涂層耐沾污性試驗方法（22）GB/T 11942-1989 彩色建筑材料色度測量方法（23）GB/T 16259-1996 彩色建筑材料人工氣候加速顏色老化試驗方法 參考網址： 。
6.幕墻設計要注意哪些問題

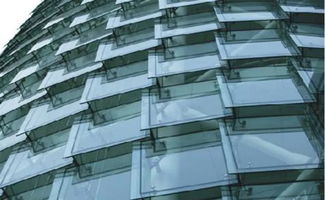

玻璃幕墻的施工要點
玻璃幕墻的施工要點主要包括幕墻材料的控制、準備工作的落實、施工質量控制以及施工過程中的監理工作。
2.1 玻璃幕墻材料控制
玻璃幕墻中的材料主要包括：玻璃、密封材料、型鋼和結構膠等。所有的材料都要滿足國家的規定要求，對各種材料的進出場都要有嚴格的抽樣檢測，并對材料的力學性能及化學成分進行分析，通過測試后才能投入使用。玻璃作為玻璃幕墻中的主要材料，要選用低輻射、斷熱型材的玻璃。低輻射玻璃可以反射紅外線，在夏季能節省制冷費用，冬季可以減少室內熱量的流失；斷熱型材是指在內外導熱性能強的金屬框架間加入導熱性較低的隔熱物，形成斷熱層阻斷熱量的散失。斷熱型材具有強度高、熱阻大、結構牢固合理的優點，而且具有一定的隔音性能、水密氣密功能和抗風性能。玻璃幕墻的構件在加工過程中要
對構件進行檢測，并且現場要有專業的質量管理人員。玻璃幕墻的型材要符合建筑型材的規定要求，結構的抗拉、撕裂強度和彈性模量要達到標準。
2.2 準備工作的落實
幕墻工程施工前要對準備工作進行落實。首先要熟悉了解工程施工圖紙，熟悉幕墻的安裝特點，嚴格依照設計施工；要準備施工中常用的機具，包括電鉆、螺絲鉆、射釘槍、玻璃吸盤、線錘、鋼卷尺等；要根據玻璃幕墻內骨架設計要求對主體結構質量進行檢查；提前做好主體的預留孔洞，并對結構的表面缺陷進行記錄，及時提醒施工人員注意建筑物的實際尺寸和軸線位置做比較，對幕墻的立面尺寸做出及時調整；尺寸調整以后要能準確地知道工程所需材料的數量、規格，進行加工定制；同時要注意，為防止玻璃的不必要損壞，等以上工序完成以后再用運輸車把玻璃運至現場。
2.3 施工質量控制
施工過程中，需要對建筑結構外立面進行放線測量，檢查測量結果是否與設計圖紙相符合。如果出現偏差，要對偏差進行分析，必要時可以對幕墻制作尺寸進行調整。放線時要使用激光經緯儀垂直標定各區域的控制線，并用水準儀標定各樓層的水平線，彈出分格線，測量過程中要閉合各個控制線。
玻璃幕墻的所有外露金屬構件要均勻平整，不能出現任何的波紋、變形以及緊固件的突出、凹進。[1]各構件標高要準確、橫平豎直，表面不能有擦傷、劃傷等機械損傷，也不能出現斑點、條紋等缺陷。T形槽、牛腿鐵件在固定以后要焊接牢固，保證與結構混凝土的接觸間隙小于1mm。同時在幕墻和牛腿鐵件進行連接時要鋪設防震膠墊。對于施工現場的鋼件焊縫，要涂上足夠的防銹漆（一般涂兩道）。安裝玻璃時，玻璃邊緣要和龍骨保持一定的
間隙，上下左右都要顧及。尤其是玻璃鍍膜一側更要小心，以防出現污染玻璃的情況。安裝后的玻璃要表面平整，不允許出現翹曲。玻璃間的橡膠條、膠條嵌塞要全面密實，膠條接口處需要用密封膠做填充處理。注膠前要先對玻璃邊緣、四邊鋁框進行清潔，要防止有砂漿、鐵銹的存在。接縫內要采用兩面粘結的方式，充分保障防滲漏的作用。密封時要均勻一致、擠封飽滿且平整光滑。同時應注意各層間的保溫防火材料要填塞嚴實。幕墻工程的保護工作能夠有效地提高工程的耐久性，所以要對各個構件及玻璃進行保護措施。例如，為防止幕墻遭到腐蝕損壞，可以先使用中性清潔劑、后用清水對幕墻進行清潔。要嚴禁出現污染、變形以及幕墻周圍各管道的堵塞現象。
2.4 施工中監理控制
施工中的監理工作要做好以下內容：在施工準備階段要熟悉規范文件，做好事前控制。例如要對承包方的幕墻工程資質進行核查；熟悉承包方的施工技術方案；要有設計單位的確認文件、幕墻工程的所有合格證書、材料進場驗收和材料復驗記錄；要對單元組件的空氣、雨水的抗?jié)B性以及平面變形進行檢測。同時要求項目負責人以及管理人員對工程進行經常性的安全檢查，檢查內容包括施工現場的安全措施、安全管理制度的管理情況以及施工人員的各種不安全行為。若發現安全隱患，首先要知道安全隱患的原因并要求相關責任人進行限時整改?；蛘甙l(fā)動現場人員進行自檢、互檢，以求較早發現安全隱患，采取相應措施。
