1.當負載對電動機啟動力矩?zé)o嚴格要求又要限制電動機啟動電流且電機滿足380V/Δ接線條件才能采用星三角啟動方法;
2.該方法是:在電機啟動時將電機接成星型接線,當電機啟動成功后再將電機改接成三角型接線(通過雙投開關迅速切換);
3.因電機啟動電流與電源電壓成正比,此時電網提供的啟動電流只有全電壓?jiǎn)?dòng)電流的1/3 ,但啟動力矩也只有全電壓?jiǎn)?dòng)力矩的1/3。
星三角啟動,屬降壓?jiǎn)?dòng)他是以犧牲功率為代價來?yè)Q取降低啟動電流來實現的。所以不能一概而以電機功率的大小來確定是否需采用星三角啟動,還的看是什么樣的負載,一般在需要啟動時負載輕運行時負載重尚可采用星三角啟動,一般情況下鼠籠型電機的啟動電流是運行電流的5—7倍,而對電網的電壓要求一般是正負10%為了不形成對電網電壓過大的沖擊所以要采用星三角啟動,一般要求在鼠籠型電機的功率超過變壓器額定功率的10%時就要采用星三角啟動。只有鼠籠型電機才采用星三角啟動。
星三角起動器接線方法:
D1 D2 D3
| | |
D6 D4 D5
電動機端部接線一般如上圖,取開連接片,用三用表檢查,D1和D4通是一個線圈,D2和D5通是一個線圈,D3和D6通是一個線圈,控制器上的L1、L2、L3接A、B、C三根火線,控制器上的D1至D6對應連接電動機端子的D1至D6就可以了。
用三用表檢查,如果電動機不是上面的連接方式,就一定是下面的排列方式。
D1 D3 D2
| | |
D6 D5 D4
D1和D4通是一個線圈,D2和D5通是一個線圈,D3和D6通是一個線圈,控制器上的L1、L2、L3接A、B、C三根火線,控制器上的D1至D6同樣對應連接電動機端子上的D1至D6就可以了。
注意事項:連接片取開就不用了,一定要搞清楚電動機線圈的抽頭排列,不能搞錯,
是否可以接倒順開關要看你的控制要求,根據控制要求接線。
星三角起動器接線方法:D1 D2 D3| | |D6 D4 D5電動機端部接線一般如上圖,取開連接片,用三用表檢查,D1和D4通是一個線圈,D2和D5通是一個線圈,D3和D6通是一個線圈,控制器上的L1、L2、L3接A、B、C三根火線,控制器上的D1至D6對應連接電動機端子的D1至D6就可以了。
用三用表檢查,如果電動機不是上面的連接方式,就一定是下面的排列方式。D1 D3 D2| | |D6 D5 D4D1和D4通是一個線圈,D2和D5通是一個線圈,D3和D6通是一個線圈,控制器上的L1、L2、L3接A、B、C三根火線,控制器上的D1至D6同樣對應連接電動機端子上的D1至D6就可以了。
注意事項:連接片取開就不用了,一定要搞清楚電動機線圈的抽頭排列,不能搞錯,是否可以接倒順開關要看你的控制要求,根據控制要求接線。
星\三角啟動是一種減壓?jiǎn)?dòng)方式,是;將"Y"型繞組接線形式的電機在啟動時的那一段時間里改成"三角星繞組接線形式.
主要是;啟動電壓低,避免了電機啟動時對電網電壓造成的電壓降(影響其它設備的正常運行?。。。?
缺點;
1. 中間接點多,時間久的話,容易產生接觸器觸點接觸不良.
2. 啟動噪聲大.
3. 造價高
平時習慣做法是;30LW以上的電機采用降壓?jiǎn)?dòng)方式,30KW以下的電機就采用直接啟動.
你7.5KW的電機就直接啟動,不必采用降壓?jiǎn)?dòng)了.
電機在出廠時,都是接成的"Y"型接法(我們所說的"Y"型電機),但,電機接線盒中的聯接片是可以自己改動接法的;
1. 上端三個接線柱用接線片連起來就是'Y'型接法.
2. 上下豎連是"三角型接法",

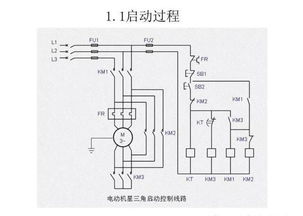

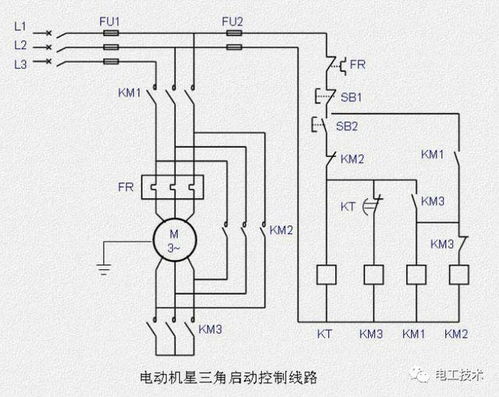

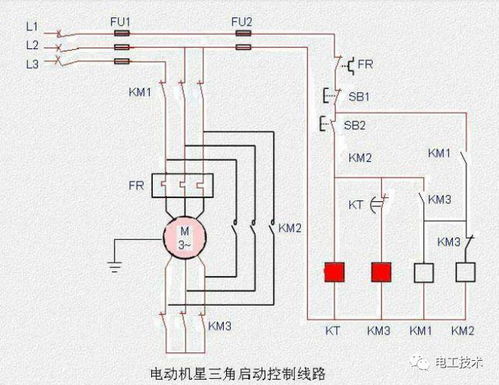

星|三角啟動電路網上很容易找到,我就不出圖了.
2組線分別接在U1、V1、W1和U2、V2、W2上面(注意把連接片拆掉)。這樣就是獨立的3個繞組U1U2、V1V2、W1W2。星型時,接觸器(主)、接觸器(星)閉合。
U1、V1、W1接380V,U2、V2、W2短接。形成星形啟動,這時U1U2、V1V2、W1W2上的電壓,是220V。所以不是短路。
