配電箱使用安全(配電箱的注意事項)

1.配電箱的注意事項

照明配電箱采用不當，增加了照明配電箱的故障率，金強電氣建議您選用優質低阻產品（如低阻熔斷器），不僅能降低損耗，而且還能減少配電箱內集聚的熱量，延長設備的使用壽命。此外，還應適當增加部分設備的安全裕度。因為照明配電箱箱內環境溫度比較高，導線載流量的余量就應該多放大1個規格；在不改變?nèi)奂~定電流的前提下，選用熔斷器的尺寸適當放大，其底座燒壞的幾率就會減少|(zhì)廣州市霸業電氣自動化成套設備有限公司。

安裝工藝不當，引起連接頭過熱燒損。有的電工在更換引線時不壓接線鼻，用多絞線繞制線鼻螺接，結果換線后不久又造成引線燒斷。有的廠家生產的照明配電箱，分線重疊螺接在總線上，散熱不好，負荷一重自然形成故障不斷

新增負載時，需考慮新增電流是否超出控制該回路空氣斷路器的額定電流。超出時需更換成相應容量的空氣斷路器。更換空氣斷路器前要斷電，更換后要固定牢固。

2.配電柜的安全標準主要有哪些?應該注意的地方?安全范圍?

配電系統應設置配電柜或總配電箱、分配電箱、開關箱，實行三級配電。

配電系統宜使三相負荷平衡。 220V或380V單相有電設備宜接入220/380V三相四線系統；當單相照明線路電流大于30A時，宜采用220/380V三相四線制供電。

?6?1 總配電箱以下可設若干分配電箱；分配電箱以下可設若干開關箱； 總配電箱應設在靠近電源的區域，分配電箱應設在用電設備 30m，開關箱與其控制的固定式用電設備的水平距離不宜超過3m。 ?6?1 每臺用設備必須有各自專用的開關箱，嚴禁用同一個開關箱直接控制 2臺及2臺以上用電設備（含插座。）

?6?1 動力配電箱與照明配電箱宜分別設置。當合并設置為同一配電箱時，動力和照明應分路配電；動力開關箱與照明開關箱必須分設。

?6?1 配電箱、開關箱應裝設在干燥、通風及常溫場所，不得裝設在有嚴重?fù)p傷作用的瓦斯、煙氣、潮氣及其他有害介質中，亦不得裝設在易受外來固體物撞擊、強烈振動、液體浸油及熱源烘烤場院所。否則，應予清除或做防護處理。

?6?1 配電箱、開關箱周圍應有足夠 2人同時工作的空間和通道，不得堆放任何妨礙操作、維修的物品，不得有灌木、雜草。 ?6?1 配電箱、開關箱應采用冷軋鋼板或阻燃絕緣材料制作，鋼板厚度應為 1.2—2.0mm，其中開關箱箱體鋼板厚度不得小于1.2mm，配電箱箱體鋼板厚度不得小于1.5mm，箱體表面應做防腐處理。

?6?1 配電箱、開關箱應裝設端正、牢固。固定式配電箱、開關箱的中心點與地面的垂直距離應為 1.4—1.6m。

移動式配電箱、開關箱應裝設在堅固、穩定的支架上。其中心點與地面的垂直距離宜為0.8—1.6mm。

?6?1 配電箱、開關箱內的電器（含插座）應先安裝在金屬或非木質阻燃絕緣電器安裝板上，然后方可整體緊固在配電箱、開關箱箱體內。金屬電器安裝板與金屬箱體應做電氣連接。

?6?1 配電箱、開關箱內的電器（含插座）應按其規定位置緊固在電器安裝板上，不得 歪斜和松動。 ?6?1 配電箱的電器安裝板上必須分設 N線端子板和PE線端子板。

N線端子板必須與 金屬電器安裝板絕緣； PE線端子板必須與金屬電器安裝板做電氣連接。進出線中的N線必須通過N線端子板連接；PE線必須通過PE線端子板連接。

?6?1 配電箱、開關箱內的連接線必須采用銅芯絕緣導線。導線絕緣的顏色應按本規 定第 5.1.11條要求配置并排列整齊；導線分支接頭不得采用螺栓壓接，應采用焊接并做絕緣包扎，不得有外露帶電部分。

?6?1 配電箱、開關箱的金屬箱體、金屬電器安裝板以及電器正常不帶電的金屬底座、外殼等必須通過 PE線端子板與PE線何等電氣連接，金屬箱門與金屬箱體必須通過采用編織軟銅線做電氣連接。 ?6?1 配電箱、開關箱的箱體尺寸應與箱內電器的數量和尺寸相適應，箱內電器安裝板 板面電器安裝尺寸可按照表 8.1.14 確定。

?6?1 配電箱、開關箱中導線的進線口和出線口應設在箱體的下底面。 表 8.1.14 配電箱、開關箱內電器安裝尺寸選擇值 間距名稱 最小凈跟 （mm） 并列電器（含單極熔斷器）間 30 電器進、出線瓷管（塑膠管）孔與電器邊沿間 15A:30 20A—30A:50 60A及以上：80 上、下排電器進出線瓷管（塑膠管）孔間 25 電器進、出線瓷管（塑膠管）孔至板邊 40 電器至板邊 40 ?6?1 配電箱、開關箱的進、出線口應配置固定線卡，進出線應加絕緣護套并成束卡固 在箱體上，不得與箱體直接接觸。

移動式配電箱、開關箱的進、出線口應采用橡皮護套絕緣電纜，不得有接頭。 ?6?1 配電箱、開關箱外形結構應以防雨、防塵。

?6?1 電器裝置的選擇 ?6?1 配電箱、開關箱內的電器必須可靠、完好，嚴禁使用破損、不合格的電器。 ?6?1 總配電箱的電器應具備電源隔離，正常接通與分?jǐn)嚯娐?，以及短路、過載、漏電保護功能。

電器設置應符合下列原則： ?6?1 當總路設置總漏電保護器時，還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總?cè)蹟嗥?、分路熔斷器。?dāng)所設總漏電保護器是同時具備短路、過載、漏電保護功能的漏電斷路器時，可不設總斷路器或總?cè)蹟嗥鳌?/p>

?6?1 當各分路設置分路漏電保護器時，還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總?cè)蹟嗥?、分路熔斷器。?dāng)分路所設漏電保護器是同時具備短路、過載、漏電保護功能的漏電斷路器時，可不設分路斷路器或分路斷路器。

?6?1 隔離開關應設置于電源時線端，應采用分?jǐn)鄷r具有可見分?jǐn)帱c，并能同時斷開電源所有極的隔離電器。如采用分?jǐn)鄷r具有可見分?jǐn)帱c的斷路器，可不另設隔離開關。

?6?1 熔斷器應選用具有可靠滅弧分?jǐn)喙δ艿漠a(chǎn)品。 ?6?1 總開關電器的額定值、動作整定值應與分路開關電器的額定值、動作整定值相適應。

?6?1 總配電箱應裝設電壓表、總電流表、電度表及其他需要的儀表。專用電能計量儀表的裝設應符合當?shù)毓╇姽芾聿块T的要求。

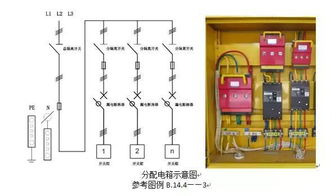

裝設電流互感器時，其二次回路必須與保護零線有一個連接點，且嚴禁斷開電路。 ?6?1 分配電箱應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總?cè)蹟嗥?、分路熔斷路?/p>

其設置和選擇應符合本規范第 8.2.2 條要求。 ?6?1 開關箱。

3.配電箱使用注意事項有哪些?

1、管理，各負其責。

配電箱設備動力部門應該對每一個低壓配電箱進行編號、登記、建檔，分級管理，明確責任，并定期對配電箱進行技術檢查和測定，若有發現問題，應及時排除，以減少事故，對消費者負責。 2、巡查配電箱時，維修電工應該進行全面人們的核查，如果發現配電箱內元件有嚴重發熱現象，應該查明發熱原因，發現接線松動應及時擰緊。

另外，配電箱內如果有積塵、雜物等應及時清掃，保持配電箱內整潔干凈。 3、箱周圍的環境應保持整潔。

配電箱維修或操作人員不能在配電箱門前1.2米以內的范圍進行堆積、搭掛工作用品或其他物品。另外，配電箱周圍不能夠有積水，易引發觸電事故，且非專業電工人員不得隨意拆裝配電箱中的電器元件。

4.配電柜使用時注意事項以及如何對其進行保養

隨著社會的發展配電柜變得越來越普遍，它成為人們?nèi)粘Ｉ钜约肮I(yè)用電的最基本的設施，低壓配電柜是配電柜類型的一種，它的操作必須經過嚴格培訓之后并且取得相關的證書后方可使用。

對于操作員來說在進行操作之前必須要十分熟練配電柜的結構以及性能，且按照安全的操作規程進行操作，并穿戴好絕緣服裝，使用絕緣工具進行操作，但設備在運行時，要密切關注儀表的顯示按照規定時間抄取表盤，且定期巡視檢查有關瓷瓶、汽油設備油面和套管、母線、各種電氣接頭，如果有過熱的情況要及時處理，避免發生安全事故；而且要在醒目的位置懸掛標志牌。操作人員不僅僅要注意在操作之前注意事項，同時還需要在日常定期進行保養。

低壓配電柜是如果進行定期保養的呢？低壓配電柜的定期保養主要是針對于配電裝置進行檢查和清掃，對操作機構動作靈活性以及輔助觸頭的分合應正確。同時還要檢查所有電器元件和附件的性能及固定情況；檢查金屬母線和接線端子防電化腐蝕和母線受壓后的變形情況；定期檢查柱體接地裝置是否良好；檢查不動觸頭和固定觸頭中的線應一致、觸頭應該接觸緊密并保證有足夠的壓力。

檢查瓷瓶套管、各種電氣接頭和母線；檢查各裝置接續是否良好；工作要密切注意儀表的顯示和各種電氣接頭是否有過熱的狀況。

5.低壓配電箱的使用注意事項有哪些

(1)設備要求

1）柜（盤）本體外觀檢查應無損傷及變形，油漆完整無損。柜（盤）內部檢查：電器裝置及元件、絕緣瓷件齊全，無損傷、裂紋等缺陷。

2）安裝前應核對配電箱編號是否與安裝位置相符，按設計圖紙檢查其箱號、箱內回路號。箱門接地應采用軟銅編織線，專用接線端子。箱內接線應整齊，滿足設計要求及驗收規范（GB50303-2002）的規定。

(2)作業條件

配電箱安裝場所土建應具備內粉刷完成、門窗已裝好的基本條件。預埋管道及預埋件均應清理好；場地具備運輸條件，保持道路平整暢通。

(3)配電箱定位：根據設計要求現場確定配電箱位置以及現場實際設備安裝情況，按照箱的外形尺寸進行彈線定位。

配電箱、配電柜等作為日常生活中必備的電器，但是使用或維修不當?shù)脑挄斐呻姎馐鹿?。為了減少事故的發生，保障消費者的人身安全，專業從事配電箱、配電柜、低壓開關柜、電纜橋架等設備生產銷售的山東濟南長征高低壓配電柜廠家提醒廣大消費者注意以下幾個配電柜使用事項。

第一，分級管理，各負其責。配電箱設備動力部門應該對每一個低壓配電箱進行編號、登記、建檔，分級管理，明確責任，并定期對配電箱進行技術檢查和測定，若有發現問題，應及時排除，以減少事故，對消費者負責。

第二，定期巡查配電箱時，維修電工應該進行全面人們的核查，如果發現配電箱內元件有嚴重發熱現象，應該查明發熱原因，發現接線松動應及時擰緊。另外，配電箱內如果有積塵、雜物等應及時清掃，保持配電箱內整潔干凈。

第三，配電箱周圍的環境應保持整潔。配電箱維修或操作人員不能在配電箱門前1.2米以內的范圍進行堆積、搭掛工作用品或其他物品。另外，配電箱周圍不能夠有積水，易引發觸電事故，且非專業電工人員不得隨意拆裝配電箱中的電器元件。

第四，配電箱的操作應該嚴格按照操作規程執行，在配電箱的使用過程中嚴謹帶負荷拉合閘，否則會形成大電弧燒毀配電元件或者配電箱操作人員灼傷燙傷等事故。

6.使用配電箱有什么注意事項

配電箱中的低壓電器，由熔斷器、交流接觸器、剩余電流動作保護器、電容器及計量表等組成。

這些低壓電器均按GB1497《低壓電器基本標準》進行設計和制造，并對它們的正常工作條件作了相應規定：周圍空氣溫度的上限不超過40℃；周圍空氣溫度24h的平均值不超過35℃；周圍空氣溫度的下限不低于-5℃或-25℃。 農網改造的配電箱在室外運行，它不但受到陽光的直接照射產生高溫，同時運行中自身也會產生熱量，所以在盛夏高溫季節，箱體內的溫度將會達到60℃以上，這時的溫度大大超過了這些電器規定的環境溫度，因而會發生因配電箱內電器元件過熱引起的故障。
