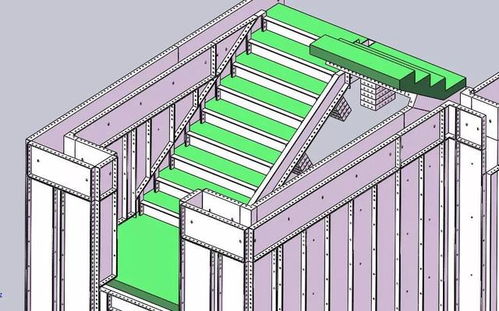

1、確定好樓梯兩端的標高,鋪設樓梯底模板。
2、支設樓梯側模板。
3、在側模板上彈線確定樓梯板的厚度并畫出樓梯踏步的位置。
4、支設樓梯踏步的模板。
模板安裝應注意的事項
(1)堅向模板和支架的支承部分,當安裝在基土上時應加設墊板,且基土必須堅實并有排水措施,對濕陷性黃土,尚必須有防水措施;對凍脹性攔土,尚必須有防凍融措施。
(2)模板及其支架在安裝過程中,必須設置防傾置的臨時固定設施。
(3)現澆多層房屋和構筑物,應采取分段支模的方法,安裝上層模板及其支架應符合下列規定:
①下層樓板應具有承受上層荷載的承載能力或加設支架支撐;
②上層支架的立柱應對準下層支架的立柱,并鋪設墊板;
③當采用懸吊模板、桁架支模方法時,其支撐結構的承載能力和剛度必需符合要求。
(4)當層間高度大于5m時,宜選用桁架支?;蚨鄬又Ъ苤?/p>
當采用多層支架支模時,支架的橫墊板應平整,支柱應垂直,上下層支柱應同一堅向中心線上。
(5)當采用分節脫模時,底模的支點應按模板設計設置,各節模板應在同一平面上,高低差不得超過3mm。
(6)當承重焊接鋼筋架和模板一起安裝時,應符合下列規定:
①模板必須固定在承重焊接鋼筋骨架的結點上;
②安裝鋼筋模板組合體時,吊索應按模板設計的吊點位置綁扎。
(7)模板及其支架必須符合下列規定
①保證工程結構和構件各部分形狀尺寸和相互位置的正確;
②具有足夠的承載能力、剛度和穩定性,能可靠地承受新澆筑的混凝土的自重和側壓力,以及在施工過程中所產生的荷載;
-6-
③構造簡單,裝拆方便,并便于鋼筋的綁扎、安裝和混凝土的澆筑、養護等要求;
④模板的接縫不應漏漿。
樓梯模板的安裝方法及注意事項有:1) 以先砌墻后澆樓梯為例,樓梯模板的安裝順序:安裝平臺梁板和樓梯基礎梁模板―安裝樓梯斜愣和托木(60mtnx90mm的木塊)—安裝橫楞—鋪設樓梯底模(底板厚度 不得小于25mm)—按線安裝樓梯外側模板,并用夾木和斜撐 固定—綁扎樓梯鋼筋—安裝反三角木板—在反三角木板與外側 模板之間逐塊安裝踏步板—斜向支撐固定。
2) 安裝方法與步驟:① 先立平臺梁、平臺板的模板和梯基的側板。在平臺梁與梯基梁側板上釘托木,將斜楞置于托木上,間距為1~ 1。
2m,斜愣下立支撐固定,支撐下墊通長墊板,并在斜楞 之間用拉桿相互拉結。再在垂直于斜楞方向鋪設橫楞,間 距為400~500mm。
斷面為50mmxl00mm木方,牽杠斷面 為 50mmX150mm。② 在橫楞上鋪梯段底板,底板厚為25~30mm,底板縱向 應同橫楞相垂直。
在底板上彈出梯段寬度線,依線立外幫板, 外幫板可用夾木或斜撐固定。在靠墻的一側立反三角木,反三 角木的兩端與上下平臺梁(樓層平臺梁和緩步平臺梁)側板釘牢。
③ 在反三角木和外幫板之間逐塊釘踏步側板,踏步側板 一頭釘在外幫板的木檔上,另一頭釘在反三角木的側面上。如 果梯形較寬,應在梯段中間再增加反三角木。
④ 如果先澆樓梯后砌墻時,則梯段的兩側均需外幫板, 梯段中間加設反三角木板,其余安裝步驟與先砌墻體做法 相同。 ⑤ 要注意梯步高度應均勾一致,最下一步和最上一步的 高度,必須考慮到樓地面最后的裝修厚度,避免由于裝修厚度 不同而形成梯步高度的不協調,3) 施工要點和注意事項:① 樓梯模板施工前應根據實際層高放樣,先安裝平臺梁和基 礎梁模板,再安裝樓梯斜梁或樓梯底模板,然后安裝樓梯外幫側 板,外幫側板需先在其內側彈出樓梯底板厚度線,用套板畫出踏 步側板位置線,釘好固定踏步側板的木檔,在現場裝釘側板。
② 如果樓梯較寬,沿踏步中間的上面加一道或兩道反扶 梯基。反扶梯基上端與平臺梁外側板固定,下端與基礎外側板 固定撐牢。
③ 如果先砌墻后安裝樓梯板,則靠墻一邊應設置一道反 扶梯基,便于吊裝踏步側板。④ 梯步高度要均勻一致,特別要注意最下一步與最上一 步的高度,必須考慮到樓地面層抹灰厚度,避免由于抹灰層厚 度不同而形成梯步高度不協調。
是。在支設本層梁板模板時,將上層休息平臺、梯段的支模架及模板一并完成。上層梯段鋼筋綁扎時,只需綁扎梯段底筋與下段負筋,上段負筋待上層休息平臺施工時綁扎。
上層梯段負筋、底筋應用馬櫈、墊塊將其固定在相應位置。上層梯段混凝土澆筑前應只封閉上三步踏步模板,保證混凝土施工縫留設在第三步頂面與梯段垂直的位置。上層梯段梯段清掃口設置在緊靠施工縫上部。上層梯段施工縫按規范規定處理。
樓梯梯段底模應在梯段底部留置兩個150mm*150mm的清掃口,待鋼筋綁扎完成、踏步模板封模后,用清水將模板內的木屑、渣滓等從清掃口清走,澆筑混凝土前再用模板將清掃口封堵。
綁扎鋼筋前,梯段側模應先彈出踏步線。梯踏步模板支設好后,在陽角處設置L50*50*5角鋼,在陰角處設置50mm*100mm方木,方木與踏步模板用釘子固定。
模板安裝應注意的事項 :
(1)堅向模板和支架的支承部分,當安裝在基土上時應加設墊板,且基土必須堅實并有排水措施,對濕陷性黃土,尚必須有防水措施;對凍脹性攔土,尚必須有防凍融措施。
(2)模板及其支架在安裝過程中,必須設置防傾置的臨時固定設施。
(3)現澆多層房屋和構筑物,應采取分段支模的方法,安裝上層模板及其支架應符合下列規定。
(4)當層間高度大于5m時,宜選用桁架支?;蚨鄬又Ъ苤?。
當采用多層支架支模時,支架的橫墊板應平整,支柱應垂直,上下層支柱應同一堅向中心線上。
(5)當采用分節脫模時,底模的支點應按模板設計設置,各節模板應在同一平面上,高低差不得超過3mm。
(6)當承重焊接鋼筋架和模板一起安裝時,應符合下列規定。
(7)模板及其支架必須符合下列規定 。
、確定好樓梯兩端的標高,鋪設樓梯底模板。
2、支設樓梯側模板。
3、在側模板上彈線確定樓梯板的厚度并畫出樓梯踏步的位置。
4、支設樓梯踏步的模板。
模板安裝應注意的事項
(1)堅向模板和支架的支承部分,當安裝在基土上時應加設墊板,且基土必須堅實并有排水措施,對濕陷性黃土,尚必須有防水措施;對凍脹性攔土,尚必須有防凍融措施。
(2)模板及其支架在安裝過程中,必須設置防傾置的臨時固定設施。
(3)現澆多層房屋和構筑物,應采取分段支模的方法,安裝上層模板及其支架應符合下列規定:
①下層樓板應具有承受上層荷載的承載能力或加設支架支撐;
②上層支架的立柱應對準下層支架的立柱,并鋪設墊板;
③當采用懸吊模板、桁架支模方法時,其支撐結構的承載能力和剛度必需符合要求
