金相制樣(金相試樣的制備過程及注意事項)

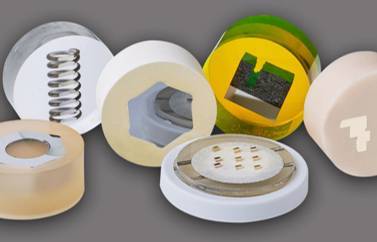

1.金相試樣的制備過程及注意事項

1、防止試樣在截取過程中出現(xiàn)過熱，以免試樣組織因受熱而發(fā)生變化。

特別是用火焰切割或電弧切割引起局部熔融時，應(yīng)將熔融部分及附近出現(xiàn)的過熱部分完全去除。

用金相試樣切割機或普通砂輪片切割機切割時均應(yīng)用水充分冷卻，使最終獲得不受溫度影響的理想試樣。

2、無論采用何種切割方法，都會在試樣的切割面形成程度不同的變形層，這一變形層會對金相組織產(chǎn)生影響，因此在切取時應(yīng)力求將變形層減至最小。

如用金相試樣切割機切取時，對砂輪切割片的厚度、粒度以及切割速度均應(yīng)選取和控制。

3、截取樣品時應(yīng)注意保護試樣的特殊表面：如熱處理表面強化層、化學(xué)熱處理滲層、熱噴涂層及鍍層、氧化脫碳層、裂紋區(qū)以及廢品或失效零件上的損壞特征，不允許因截取而損傷。

4、對試樣的切割位置、形狀、大小、磨面選擇確定后，在試樣上打上標(biāo)記并作好準(zhǔn)確記錄。

5、GB/T 13298-91金相顯微組織檢驗方法中，推薦試樣尺寸以磨面面積小于400mm2，高度15~20mm為宜。

擴展資料：

金相試樣取樣原則：

1、檢查對象，如有技術(shù)標(biāo)準(zhǔn)或協(xié)議規(guī)定的，應(yīng)按規(guī)定取樣。

2、應(yīng)在工件或材料確具代表性的部位取樣。

3、壓力加工材料應(yīng)同時截取橫向及縱向金相試樣。對于長的壓力 加工材，如管、棒、線（絲）、板、帶（條）材，還應(yīng)分別在兩端截取試樣。

參考資料來源：百度百科-金相試樣制備

參考資料來源：百度百科-金相制樣

2.金相試驗怎么做

試樣制備： 1.1 試樣截取的方向，垂直于徑向，長度不超過8mm。

1.2 試樣可用手鋸或切割機床等切取，不論用何種方法取樣均應(yīng)注意試樣的溫度條件，必要時用水冷卻，以避免正式試樣因過熱而改變其組織。 2. 試樣的研磨 2.1 準(zhǔn)備好的試樣，先在粗砂輪上磨平，候磨痕均勻一致后，即移至細砂輪上續(xù)磨，磨時須用水冷卻試樣，使金屬的組織不因受熱而發(fā)生變化。

2.2 經(jīng)砂輪磨好、洗凈、吹干后的試樣，隨即依次在由粗到細的各號砂紙上磨制，可采用在預(yù)磨機上進行磨制，從粗砂紙到細砂紙、再換一次砂紙，試樣須轉(zhuǎn)90°角與舊磨良成垂直方向。 2.3 經(jīng)預(yù)磨后的試樣，先在拋光機上進行粗拋光（拋光織物為細絨布、拋光液為W2.5 金剛石拋光膏），然后進行精拋光（拋光織物為錦絲絨，拋光液為W1.5 金剛石拋光膏）拋光到試樣上的磨痕完全除去而表面像鏡面時為止，即粗糙度為Ra0.04以下。

3. 試樣的浸蝕 3.1 精拋后的試樣，便可浸入盛于玻璃皿之浸蝕劑中進行浸蝕。浸蝕時，試樣可不時地輕微移動，但拋光面不得與皿底接觸。

3.2 浸蝕劑一般采用4%硝酸酒精溶液。 3.3 浸蝕時間視金屬的性質(zhì)、檢驗?zāi)康募帮@微檢驗的放大倍數(shù)而定，以能在顯微鏡下清晰顯出金屬組織為宜。

3.4 試樣浸蝕完畢后，須迅速用水洗凈，表面兩用，酒精洗凈，然后用吹風(fēng)機吹干。 4. 金相顯微組織檢驗 4.1 金相顯微鏡操作按儀器說明書規(guī)定進行。

4.2 金相檢驗包括浸蝕前的檢驗和浸蝕后的檢驗，浸蝕前主要檢驗鋼件的夾雜物和鑄件的石墨形態(tài)、浸蝕后的檢驗為試樣的顯微組織。按有關(guān)金相標(biāo)準(zhǔn)進行檢驗。

5. 使用金相顯微鏡注意事項： 5.1 取用鏡頭時，應(yīng)避免手指接觸透鏡的表面，鏡頭平時應(yīng)放在干燥器中妥善有效。 5.2 物鏡與試樣表面接近時，調(diào)節(jié)時勿使物鏡頭與試樣接觸。

5.3 顯微鏡不使用時需用防塵罩蓋起。 金相顯微鏡操作規(guī)程 金相顯微鏡屬于精密光學(xué)儀器，為了保證金相顯微鏡系統(tǒng)正常的發(fā)揮功能，特制定本規(guī)程。

金相顯微鏡由專人使用，專人負責(zé)日常維護、保養(yǎng)。任何人未經(jīng)許可，不得調(diào)試該設(shè)備。

金相顯微鏡系統(tǒng)的操作步驟及日常維護、保養(yǎng)注意事項如下： 一、顯微鏡部分 1、去掉防塵罩，打開電源。 2、將試樣置于載物臺墊片，調(diào)整粗/微調(diào)旋鈕進行調(diào)焦，直到觀察到的圖像清晰為止。

3、調(diào)整載物臺位置，找到關(guān)心的視場，進行金相分析。 二、計算機及圖像分析系統(tǒng) 將金相顯微鏡上的觀察/照相切換旋鈕調(diào)至PHOT位置，金相顯微鏡里觀察到的信息便轉(zhuǎn)換到視頻接口和攝像頭，打開計算機，啟動圖象分析軟件，即可觀察到來自金相顯微鏡的實時的圖像，找到關(guān)心的視場后將其采集、處理。

三、日常維護、保養(yǎng)及注意事項 為保證系統(tǒng)的使用壽命及可靠性，注意以下事項： 1.試驗室應(yīng)具備三防條件：防震（遠離震源）、防潮（使用空調(diào)、干燥器）、防塵（地面鋪上地板）；電源：220V±10%,50HZ；溫度：0°C—40°C。 2.調(diào)焦時注意不要使物鏡碰到試樣，以免劃傷物鏡。

3.當(dāng)載物臺墊片圓孔中心的位置遠離物鏡中心位置時不要切換物鏡，以免劃傷物鏡。 4.亮度調(diào)整切忌忽大忽小，也不要過亮，影響燈泡的使用壽命，同時也有損視力。

5.所有（功能）切換，動作要輕，要到位。 6.關(guān)機時要將亮度調(diào)到最小。

7.非專業(yè)人員不要調(diào)整照明系統(tǒng)（燈絲位置燈），以免影響成像質(zhì)量。 8.更換鹵素?zé)魰r要注意高溫，以免灼傷；注意不要用手直接接觸鹵素?zé)舻牟Ａw。

9.關(guān)機不使用時，將物鏡通過調(diào)焦機構(gòu)調(diào)整到最低狀態(tài)。 10.關(guān)機不使用時，不要立即該蓋防塵罩，待冷卻后再蓋，注意防火。

11.不經(jīng)常使用的光學(xué)部件放置于干燥皿內(nèi)。 12.非專業(yè)人員不要嘗試擦物鏡及其它光學(xué)部件。

目鏡可以用脫脂棉簽蘸1:1比例（無水酒精：乙醚）混合液體甩干后擦拭，不要用其他液體，以免損傷目鏡。
