芯片儲存(芯片是如何存儲程序的)

1.芯片是如何存儲程序的

芯片是采用以下工作原理來存儲程序的：

1. 芯片是一種集成電路，由大量的晶體管構成。不同的芯片有不同的集成規模，大到幾億；小到幾十、幾百個晶體管。

2. 晶體管有兩種狀態，開和關，用 1、0 來表示。

3. 多個晶體管產生的多個1與0的信號，這些信號被設定成特定的功能（即指令和數據），來表示或處理字母、數字、顏色和圖形等。

4. 芯片加電以后，首先產生一個啟動指令，來啟動芯片，以后就不斷接受新指令和數據，來完成功能。

2.芯片是如何儲存信息的

芯片儲存信息的原理如下：

對動態存儲器進行寫入操作時，行地址首先將RAS鎖存于芯片中，然后列地址將CAS鎖存于芯片中，WE有效，寫入數據，則寫入的數據被存儲于指定的單元中。

對動態存儲器進行讀出操作時，CPU首先輸出RAS鎖存信號，獲得數據存儲單元的行地址，然后輸出CAS鎖存信號，獲得數據存儲單元的列地址，保持WE=1，便可將已知行列地址的存儲單元中數據讀取出來。

擴展資料

主存儲器的兩個重要技術指標：

讀寫速度：常常用存儲周期來度量，存儲周期是連續啟動兩次獨立的存儲器操作（如讀操作）所必需的時間間隔。

存儲容量：通常用構成存儲器的字節數或字?jǐn)?shù)來計量。

地址總線用于選擇主存儲器的一個存儲單元，若地址總線的位數k，則最大可尋址空間為2k。如k=20，可訪問1MB的存儲單元。數據總線用于在計算機各功能部件之間傳送數據?？刂瓶偩€用于指明總線的工作周期和本次輸入/輸出完成的時刻。

主存儲器分類：

按信息保存的長短分：ROM與RAM。

按生產工藝分：靜態存儲器與動態存儲器。

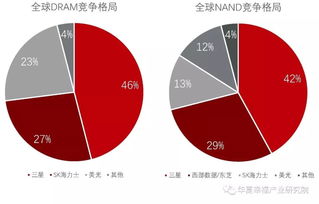

靜態存儲器（SRAM）：讀寫速度快，生產成本高，多用于容量較小的高速緩沖存儲器。動態存儲器（DRAM）：讀寫速度較慢，集成度高，生產成本低，多用于容量較大的主存儲器。
