鋼筋綁扎與安裝:
鋼筋綁扎前先認真熟悉圖紙,檢查配料表與圖紙、設計是否有出入,仔細檢查成品尺寸、心頭是否與下料表相符。核對無誤后方可進行綁扎。采用20#鐵絲綁扎直徑12以上鋼筋,22#鐵絲綁扎直徑10以下鋼筋。 (1)墻
①墻的鋼筋網綁扎同基礎。鋼筋有90°彎鉤時,彎鉤應朝向混凝土內。
②采用雙層鋼筋網時,在兩層鋼筋之間,應設置撐鐵(鉤)以固定鋼筋的間距。
③墻筋綁扎時應吊線控制垂直度,并嚴格控制主筋間距。剪力墻上下兩邊三道水平處應滿扎,其余可梅花點綁扎。
④為了保證鋼筋位置的正確,豎向受力筋外綁一道水平筋或箍筋,并將其與豎筋點焊,以固定墻、柱筋的位置,在點焊固定時要用線錘校正。
⑤外墻澆筑后嚴禁開洞,所有洞口預埋件及埋管均應預留,洞邊加筋詳見施工圖。墻、柱內預留鋼筋做防雷接地引線,應焊成通路。其位置、數量及做法詳見安裝施工圖,焊接工作應選派合格的焊工進行,不得損傷結構鋼筋,水電安裝的預埋,土建必須配合,不能錯埋和漏埋。
(2)梁與板
①縱向受力鋼筋出現雙層或多層排列時,兩排鋼筋之間應墊以直徑15mm的短鋼筋,如縱向鋼筋直徑大于25mm時,短鋼筋直徑規格與縱向鋼筋相同規格。
②箍筋的接頭應交錯設置,并與兩根架立筋綁扎,懸臂挑梁則箍筋接頭在下,其余做法與柱相同。梁主筋外角處與箍筋應滿扎,其余可梅花點綁扎。
③板的鋼筋網綁扎與基礎相同,雙向板鋼筋交叉點應滿綁。應注意板上部的負鋼筋(面加筋)要防止被踩下;特別是雨蓬、挑檐、陽臺等懸臂板,要嚴格控制負筋位置及高度。
④板、次梁與主梁交叉處,板的鋼筋在上,次梁的鋼筋在中層,主梁的鋼筋在下,當有圈梁或墊梁時,主梁鋼筋在上。
⑤樓板鋼筋的彎起點,如加工廠(場)在加工沒有起彎時,設計圖紙又無特殊注明的,可按以下規定彎起鋼筋,板的邊跨支座按跨度1/10L為彎起點。板的中跨及連續多跨可按支座中線1/6L為彎起點。(L-板的中一中跨度)。
⑥框架梁節點處鋼筋穿插十分稠密時,應注意梁頂面主筋間的凈間距要有留有30mm,以利灌筑混凝土之需要。
⑦鋼筋的綁扎接頭應符合下列規定:
1)搭接長度的末端距鋼筋彎折處,不得小于鋼筋直徑的10倍,接頭不宜位于構件最大彎矩處。 2)受拉區域內,Ⅰ級鋼筋綁扎接頭的末端應做彎鉤,Ⅱ級鋼筋可不做彎鉤。
3)鋼筋搭接處,應在中心和兩端用鐵絲扎牢。
4)受拉鋼筋綁扎接頭的搭接長度,應符合結構設計要求。
5)受力鋼筋的混凝土保護層厚度,應符合結構設計要求。
6)板筋綁扎前須先按設計圖要求間距彈線,按線綁扎,控制質量。
柱子在綁扎鋼筋時,應注意以下事項: (1) 按已劃好的箍筋位置線,將已套好的箍筋往上移動, 由上往下綁扎,宜采用纏扣綁扎。
(2)箍筋與主筋要垂直,箍筋轉角處與主筋交點均應綁 扎,主筋與箍筋非轉角部分的相交點成梅花交錯綁扎。 (3) 箍筋的彎鉤疊合處應沿柱子豎筋交錯布置,并綁扎牢 固。
(4) 有抗震要求的地區,柱箍筋端頭應彎成135°,平直部 分長度不小于10心如箍筋采用90°搭接,搭接處應焊接,焊縫 長度單面焊縫不小于10d。 (5) 柱基、柱頂、柱梁交接處箍筋的間距應按設計要求加 密。
柱上下兩端箍筋應加密,加密區長度及加密區箍筋間距應 符合設計圖紙要求。 如設計要求箍筋設拉筋時,拉筋應鉤住箍筋。
(6)柱筋保護層厚度應符合規范要求,保護層墊塊應綁在 柱豎筋外皮上,間距一般為1000mm,以保證主筋保護層厚度 準確。當柱截面尺寸有變化時,柱應在板內彎折,彎后的尺寸 應符合設計要求。
(1) 柱中的豎向鋼筋搭接時,角部鋼筋的彎鉤應與模板成45° (多邊形 柱為模板內角的平分角,圓形柱應與模板切線垂直),中間鋼筋的彎鉤應與 模板成90°。
如果用插入式振搗器澆筑小型截面柱時,彎鉤與模板的角度不 得小于15°。 (2) 箍筋的接頭應交錯布置在四角縱向鋼筋上;箍筋轉角與縱向鋼筋交 叉點應扎牢,綁扎箍筋時綁扣相互間應成八字形。
(3) 下層柱的鋼筋露出樓面部分,宜用工具式柱箍將其收進一個柱筋直 徑,以利上層柱的鋼筋搭接。當柱截面有變化時,其下層柱鋼筋的露出部 分,必須在綁扎梁的鋼筋之前,先行收縮準確。
(4) 框架梁、牛腿及柱帽等鋼筋,應放在縱向鋼筋內側。 (5) 柱鋼筋的綁扎,應在模板安裝前進行。
墻在綁扎鋼筋時,應注意以下事項: (1) 應將預留鋼筋調直理順,并把鋼筋表面的砂漿等雜物 清理干凈。
(2) 先立2?4根縱向鋼筋,并劃好橫筋分檔標識,然后于 下部及齊胸處綁兩根定位水平筋,并在橫筋上劃好分檔標識, 然后綁其余縱向筋,最后綁其余橫筋。如墻中有暗梁、暗柱時, 應先綁暗梁、暗柱,再綁周?chē)鷻M筋。
(3) 墻的縱向鋼筋每段鋼筋長度不宜超過4m(鋼筋主筋 12mm),水平段每段長度不宜超過 8m,以利綁扎。 (4) 采用雙層鋼筋網時,在兩層鋼筋間應設置撐鐵,以固 定鋼筋間距。
撐鐵可用直徑6?10mm的鋼筋制成,長度等于 兩層網片的凈距,間距約為1 000mm,相互錯開排列。 (5) 鋼筋的彎鉤應朝向混凝土內。

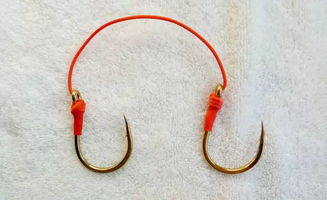

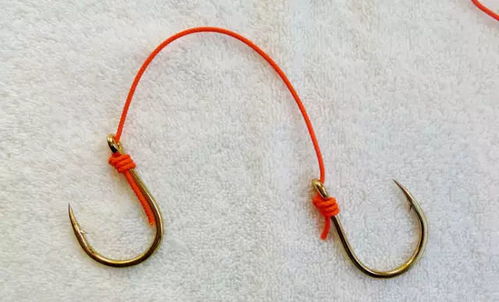

1.把鉤子綁好后盡量讓子線朝向鉤子內側,更易刺魚,不易磨斷子線,遛魚的時候子線的力度傳導方向角度好更便于遛魚。
2.纏繞鉤柄的圈數不是越多越好。我一般是繞4-5圈,繞多了反而不好。
一方面,鉤柄上一個線疙瘩,很容易掛滿殘留物;另一方面,纏繞多了會(huì )使子線和鉤子挺得很直,不利于輕口吸入。3.分兩次拉緊鉤柄上的線。
子線拉出來后,咬住線頭拉一下,不要拉緊,然后轉動鉤柄上的線圈,將子線對著鉤柄的內側。不要拉著子線硬往鉤柄內側轉,這樣極易將子線打結的那部分抻擼,這副子線基本就廢了。
子線位置對準后,將線圈推向鉤柄末端,再咬住線頭抻一下,不要抻的太緊,太緊了也容易將打結部分拉傷。操作不當對子線的傷害比魚對它的傷害更大。
4.抻拉子線時一定要順著鉤柄的方向平行地、慢慢地拉,這樣才不容易經子線抻擼打卷。子線一旦被抻擼打卷,最好是作廢重來。
1.把鉤子綁好后盡量讓子線朝向鉤子內側,更易刺魚,不易磨斷子線,遛魚的時候子線的力度傳導方向角度好更便于遛魚。
2.纏繞鉤柄的圈數不是越多越好。我一般是繞4-5圈,繞多了反而不好。一方面,鉤柄上一個線疙瘩,很容易掛滿殘留物;另一方面,纏繞多了會(huì )使子線和鉤子挺得很直,不利于輕口吸入。
3.分兩次拉緊鉤柄上的線。子線拉出來后,咬住線頭拉一下,不要拉緊,然后轉動鉤柄上的線圈,將子線對著鉤柄的內側。不要拉著子線硬往鉤柄內側轉,這樣極易將子線打結的那部分抻擼,這副子線基本就廢了。子線位置對準后,將線圈推向鉤柄末端,再咬住線頭抻一下,不要抻的太緊,太緊了也容易將打結部分拉傷。操作不當對子線的傷害比魚對它的傷害更大。
4.抻拉子線時一定要順著鉤柄的方向平行地、慢慢地拉,這樣才不容易經子線抻擼打卷。子線一旦被抻擼打卷,最好是作廢重來。
