活塞環長期在高溫下工作,潤滑條件差,隨著磨損加劇,彈力逐漸減弱,端隙、側隙將可能增大,氣缸密封性變壞,容易出現竄油漏氣的現象,使發動機油耗增多。使用經驗表明,第一道氣環磨損最大,一般第一道環的磨損比第二道環大50%~100%,因此活塞環的使用期限由第一道氣環決定。發動機在三級保養時,應更換活塞環,以改善發動機的動力性和經濟性。
(1)活塞環的作用
活塞環分為氣環和油環,氣環的作用是保證氣缸內氣體的密封,并將活塞上部熱傳給氣缸壁,由冷卻水或空氣散發到大氣中;油環的作用是用來刮掉氣缸壁上多余的潤滑油,防止機油上竄燒蝕,并使機油在氣缸壁上分布均勻,改善活塞、活塞環和缸壁的潤滑條件。
(2)活塞環損壞原因活塞環除磨損失效外,還有斷裂損壞,主要是因為活塞環的側隙、端隙過小使環卡斷;發動機爆燃引起活塞強烈振動,造成活塞環斷裂;以及小修或保養換環時缸肩未刮除撞斷第一道環等。
(3)活塞環的選擇
①更換時,應按照氣缸的同一尺寸,選用與氣缸、活塞相同級別的活塞環。
②活塞環除標準尺寸外,為適應氣缸修理的需要,同活塞一樣也有加大的修理尺寸。
(4)活塞環端隙、側隙及背隙的檢查
①端隙
即活塞環放在氣缸內,在開口處呈現的間隙。端隙可防止活塞環受熱膨脹后卡死在缸內,端隙的大小與氣缸直徑及車型有關,可按不同車型留不同的端隙。氣缸內徑為100mm時,第一道環的端隙一般為0.
25 ~0.
45mm,其余各道環的端隙可略小一些。檢查端隙時,將活塞環平正地放入氣缸內,用厚薄規測。若端隙大于規定尺寸應另選活塞環,小于規定尺寸應對環的一端加以銼修,銼修時應注意環口平整,銼后環外口應去毛刺,以防環的鋒利造成拉缸。
②側隙 即活塞環在環槽內的上下間隙,一般第一道環的側隙為0.05 ~0. 09mm,其余各道環的側隙為0. 03~0.
07mm。側隙過大將影響活塞環的密封作用,過小將卡死在環槽內。檢查時,可將環放入環槽內,用厚薄規測,如側隙過小,可將活塞環放在有平板的砂布上研磨,但不允許加工活塞。
③背隙 即活塞環與活塞環槽底部的間隙,為了測量方便,通常以槽底深度與環厚之差來表示。氣環一般應低于環槽邊緣。0~0. 35mm,最大不得超過0. 80mm,以減少漏氣竄油。如背隙小可車深活塞環槽,以防止環在缸內卡死。
一般檢驗活塞環側隙和背隙的經驗作法是將活塞環裝入環槽內,應低于槽岸,用手撥動自如,無松曠感覺為適宜。
(5)活塞環漏光度的檢驗 活塞環必須與氣缸壁處處貼合,以便有效地起到密封作用。為此,選配活塞環時,應進行漏光檢驗。檢驗時,將活塞環平放入氣缸內,用一蓋板蓋住環的內圓,在氣缸下部放入燈光,以觀察活塞環與氣缸壁的密合情況。要求活塞環達到以下幾點標準。
①同一根環上漏光應不多于兩處,總弧度不超過 90°,漏光間隙不應超過0. 30mm。
②當漏光間隙在0. 20mm以下時,其弧度允許放寬至120°。
③在至開口處兩側各30°范圍內不允許漏光(端口附近易磨損漏氣)。
在保養換環時,因氣缸磨損失圓,一般不進行漏光檢驗。換環后,由于漏光度超過允許限度,在汽車初駛的300~500km范圍內,會(huì )發生漏氣和竄油現象,發動機動力明顯降低。但行駛一定里程后,活塞環與氣缸磨合好,發動機動力又恢復正常。

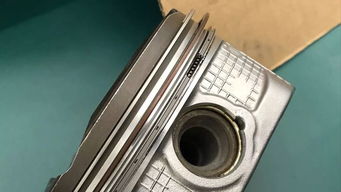

(6)活塞環的安裝原則
①安裝扭曲環時,應將內圓切槽向上,外圓切槽向下,不能裝反;安裝半梯形環時,梯形面向上;安裝鼻形或錐形環時,應使鼻形或錐角向下,以免竄油。
②安裝氣環時,應注意檢查環的端口兩側(或看使用說明書)是否有“特殊”標記,如有,則有標記的一面必須向上,不能裝反。
③裝組合油環時,先將襯環裝入活塞環的油環槽內,并插入鎖線,再將鑄鐵油環裝入環槽內,襯環與油環開口錯開180°即可。
使用經驗表明,做好活塞環的更換,不但增強環與氣缸的密封性,而且可避免活塞環不正常的磨損及損壞,同時提高了發動機的修理質量,延長其使用壽命。
活塞環的工作表面不得有刻痕、擦傷、剝落,外圓柱面和上下端面應有—定的光潔度,曲度偏差不應大于0.02—0.04毫米,環在槽中的標準下沉量不得超過0.15-0.25毫米,活塞環的彈力、間隙符合規定。此外,還應檢查活塞環的漏光度,即將活塞環平放在氣缸內,在活塞環下邊放一個小燈炮,上面放一塊遮光板,然后觀察活塞環與氣缸壁之間的漏光縫隙,由此可知活塞環與氣缸壁的接觸是否良好。在一般情況下,用厚薄規測量活塞環漏光縫不應超過0.03毫米。連續漏光縫的長度不應大于氣缸直徑的1/3,若干處漏光縫隙長度不應大于氣缸直徑的1/3,若干漏光總長度不應超過氣缸直徑的1/2,否則,應更換。
標記規定:
活塞環標記GB/T1149.1—94規定:所有要求有安裝方向的活塞環應在上側面,即接近燃燒室的側面加以標志。在上側面標志的環包括:錐面環、內倒角、外切臺環、鼻形環、楔形環和要求安裝方向的油環,環的上側面均有標記。
安裝活塞環時應注意:
1)活塞環平裝入氣缸套內,接口處要有一定的開口間隙。
2)活塞環應裝在活塞上,在環槽中,沿高度方向要有一定的邊間隙。
3)鍍鉻環應裝在第一道,開口不要對著活塞頂部的渦流凹坑方向。
4)各活塞環開口在互相錯開120℃,均不準對著活塞銷孔。
5)錐形斷面活塞環,安裝時錐面應向上。
6)一般扭轉環安裝時,倒角或切槽應向上;錐面反扭轉環安裝時,仍保持錐面向上。
7)安裝組合環時,應先裝軸向襯環,再裝扁平環和波形環。波形環上、下各裝一片扁平環,各環開口應相互錯開。
材料功能:
1、耐磨性;
2、貯油性;
3、硬度;
4、耐蝕性;
5、強度;
6、耐熱性;
7、彈性;
8、切削性能。
其中尤以耐磨性及彈性最重要。大功率柴油機活塞環材料主要有灰鑄鐵、球墨鑄鐵、合金鑄鐵、蠕墨鑄鐵。

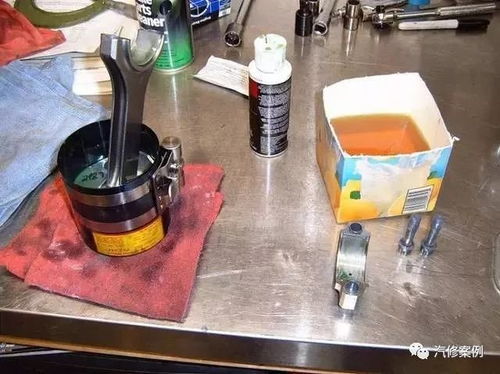

活塞連桿組裝配,柴油發電機活塞連桿組裝配的幾大要點如下:
一、壓裝連桿銅套。安裝連桿銅套時最好用壓力機,也可借助虎鉗進行,切忌用鐵錘猛打;銅套上的油孔或油槽與連桿上的油孔要對正,以保證其潤滑。
二、裝配活塞及連桿。裝配活塞及連桿時,應注意它們的相對位置和方向。
三、巧裝活塞銷。活塞銷與銷孔為過盈配合。安裝時,應先將活塞放在水或機油中均勻加熱至90℃~100℃,取出后,把拉桿放在活塞銷座孔之間適當位置,然后將涂有機油的活塞銷按既定方向裝入活塞銷孔和連桿銅套內。
四、活塞環的安裝。安裝活塞環時,要注意各環位置和順序。
五、裝入連桿組。
安裝活塞環時應注意
1)活塞環平裝入氣缸套內,接口處要有一定的開口間隙。
2)活塞環應裝在活塞上,在環槽中,沿高度方向要有一定的邊間隙。
3)鍍鉻環應裝在第一道,開口不要對著活塞頂部的渦流凹坑方向。
4)各活塞環開口在互相錯開120℃,均不準對著活塞銷孔。
5)錐形斷面活塞環,安裝時錐面應向上。
6)扭轉環安裝時,倒角或切槽應向上。
7)安裝組合環時,應先裝軸向襯環,再裝扁平環和波形環。波形環上邊裝兩片扁平環,下邊裝一片扁平環,開口應相互錯開。
安裝步驟首先把襯環安裝到活塞槽里面,它的開口沒有特殊要求,可以隨意放。
把其中的一道油環安裝在襯環的下面,油環的開口可以任選一個位置做定位。但一般不會(huì )選在活塞銷孔的上方。
把另一道油環安裝在襯環的上面,另一道油環的開口要與第一道油環的開口對開180度角,不能重疊。安裝第一道氣環(碳環)時,要把有字的一面向上。
它的開口要與第一道油環的開口對開90度角。安裝另一道氣環(鍍洛環)時,也要把有字的一面向上.它的開口要與第一道氣環的開口對開180度角。
注意事項1)活塞環平裝入氣缸套內,接口處要有一定的開口間隙。2)活塞環應裝在活塞上,在環槽中,沿高度方向要有一定的邊間隙。
3)鍍鉻環應裝在第一道,開口不要對著活塞頂部的渦流凹坑方向。4)各活塞環開口在互相錯開120℃,均不準對著活塞銷孔。
5)錐形斷面活塞環,安裝時錐面應向上。6)扭轉環安裝時,倒角或切槽應向上。
7)安裝組合環時,應先裝軸向襯環,再裝扁平環和波形環。波形環上邊裝兩片扁平環,下邊裝一片扁平環,開口應相互錯開。
安裝步驟
首先把襯環安裝到活塞槽里面,它的開口沒有特殊要求,可以隨意放。
把其中的一道油環安裝在襯環的下面,油環的開口可以任選一個位置做定位。但一般不會(huì )選在活塞銷孔的上方。
把另一道油環安裝在襯環的上面,另一道油環的開口要與第一道油環的開口對開180度角,不能重疊。安裝第一道氣環(碳環)時,要把有字的一面向上。它的開口要與第一道油環的開口對開90度角。安裝另一道氣環(鍍洛環)時,也要把有字的一面向上.它的開口要與第一道氣環的開口對開180度角。
注意事項
1)活塞環平裝入氣缸套內,接口處要有一定的開口間隙。
2)活塞環應裝在活塞上,在環槽中,沿高度方向要有一定的邊間隙。
3)鍍鉻環應裝在第一道,開口不要對著活塞頂部的渦流凹坑方向。
4)各活塞環開口在互相錯開120℃,均不準對著活塞銷孔。
5)錐形斷面活塞環,安裝時錐面應向上。
6)扭轉環安裝時,倒角或切槽應向上。
7)安裝組合環時,應先裝軸向襯環,再裝扁平環和波形環。波形環上邊裝兩片扁平環,下邊裝一片扁平環,開口應相互錯開。
