主要是要懂得基本的家庭電路,學起來輕松一點。
圖紙你剛看可能會(huì )頭疼,但你去慢慢接觸它,就會(huì )發現很簡單。 水電安裝基礎知識大全整理版 1、施工前一定要有電氣(強電、弱電)、給排水設計施工圖。
2、嚴禁將導線無任何保護地直接敷設在墻內、地坪內、地板下或天棚上。 3、不同電壓,不同回路,不同信號的線路嚴禁穿在同一穿線管內。
4、燈具的安裝應在油漆完成后進行。在磚混結構上安裝燈具,嚴禁使用木楔,應用吊鉤、螺栓或膨脹螺栓等。
固定燈具的螺栓(或螺釘)不應少于2個。燈具不得安裝在可燃構件上。
5、燈和電氣設備的開關務必安裝在“相線”上(即控制相線),否則開關掉后,燈關及電氣設備上仍帶電,易引起觸電事件。 6、用電系統有兩種保護方式:接地保護和接零保護,我國目前一般采取的是接地保護方式。
注意,同一系統中,嚴禁同時采取兩種保護方式,否則會(huì )造成安全事故。 7、禁止在床頭使用移動開關。
如果燈具是使用螺口燈頭,則螺口燈頭的中心簧舌應接控制相線。 8、各線路接口處應光滑、連板連接應牢固。
電源進線盒接口盒部位應加保護圈(鎖緊螺母)保護。 9、為了將來導線的更新和維護,埋在墻、地下或天棚的穿線管,其轉彎處彎頭的弧度(即冷彎半徑)應是穿線管直徑的5~10倍。
10、禁止在穿線管內連接導線,即若導線長度不夠需接長時,導線的接頭處不能在穿線管內,一般應在開關、插座、燈頭盒等接線盒內接線。 11、穿線管應選擇一定的大小(粗細),不但要能使導線穿得進,而且要留有足夠的空隙,使導線在通過大電流時產生的熱量能散發掉。
一般導線的截面積與穿線管截面積之比為1/3~1/2。嚴禁導線把穿線管堵實。
12、給水管可采用PP-R管、銅管等。 13、暗敷給水管道必須嚴格檢查所有連接部位是否安裝緊密、牢固,走向正確,再做水壓試驗,試水一段時間后方可隱埋。
試壓指數一般為0.8mpa-1.0mpa之間適宜。 14、排水管橫向管道應有一定的坡度,承插口連接嚴密,確保無滲漏。
固定管道的支架、吊卡間距合理、牢固。 15、衛生器具的安裝位置應準確,支、托架安裝平整、牢固。
地漏應安裝在地面的最低點,且凹入地面5mm。坐便器與地面或管口的連接密封用油泥或硅膠,不宜使用水泥,水泥會(huì )膨脹造成坐便器底部裂縫損壞。
16、冷、熱水龍頭中的熱水龍頭應安裝在左側。電熱水器應有接地保護裝置,初用時應排除膽內空氣,注滿水后方可通電啟動。
電路改造設計與智能家居設計: 為了方便,一般是火線為紅色、控制線為黃色、零線為藍色、地線為黃綠雙色線。 基礎部分的強電: 客廳:主燈、射燈、燈帶、電視插座、閉路線插座、DVD音響等插座、空調(柜機)插座、電話插、其他電器插座。
餐廳:冰箱、飲水機、火鍋插座、主燈、射燈等。 臥室:網線、電話線、電視線、電視插座、雙控主燈、床頭柜插座(手機充電、臺燈用)。
書房:網線、電話線、閉路線(廣電寬帶ADSL及看電視用) 衛生間:既熱型熱水器插座、電熱水器插座、插座帶開關(面池旁、控制鏡前燈及電吹風的插座)、浴霸的開關。 廚房:油煙機、電飯鍋、灶(帶電型)、消毒柜、純凈水機、電磁爐、微波爐、主燈。
基本的弱線: 最基本的:所有房間的電視線,可以串連。書房的網線,最好星型布線。
使用電話線的越來越少,除非上網用,一般用網線代替(即可用寬帶也可用電話線) 智能化弱線: 家庭局域網系統:可以滿足每個房間同時上網,可以用電視機做顯示器,甚至作為一臺獨立的電腦使用。 家庭影音系統:客廳環繞立體聲(5.1聲道),每個房間的背景音樂(lè ),可以單獨控制,可以自由選擇音源,支持耳機。
安防系統:智能防盜、燃氣泄露報警、緊急報警等。 遠程遙控:通過手機遙控家里的熱水器、電飯鍋、窗戶等。
智能燈光系統:通過遙控器可以控制家里所有的電器、燈光、包括窗簾,根據需要自動選擇合適的燈光等。 主料的介紹: 電線: 有2.5平方管,一般用在照明、普通插座上。
4平方線用在空調線上和廚房里(因為廚房的電器比較多)。還有護套線(兩根線外面再有層絕緣皮的那種):一般在頂面走線時使用,因為頂面不能開槽。

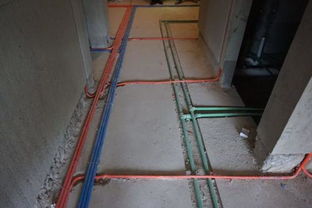

吊頂內走線還是用PVC管加銅芯線 PVC管: 有兩種,一種為硬質的管,一種為軟管(PVC阻燃管)。軟管一般用在吊頂上,現在大多裝飾公司不再使用軟管,因為不能來回抽線。
關于PVC硬管,也分為三種(重型、中型、輕型),重型管一般用在現澆混凝土里,因為需要用震動棒等工具,重型管可以經得起壓力。在家庭裝飾布線來說:一般輕型管就滿足要求了。
質量要求:硬質PVC管也不能太軟,驗收的時候用手捏一下,看能不能捏扁,能捏扁的管在地面走線時,容易被人走來走去把線管踩扁。電路改造用料:電線、線管、螺接、直接、窩簧、分線盒、底盒、電工膠布等。
水電材料的要求(PP-R 管) 水管的分類: 1、鋁塑PP-R :有的品牌叫“穩態管”, PP-R管與合金鋁采用熱熔粘合工藝復合而成,具有PP-R的的衛生性、密封性及金屬管的防紫外線性及阻隔氧氣滲入、更高的強度。其膨脹系數是普通PP-R的1/5。
一、《電工識圖快速入門》
本書共分6個單元,從電工識圖基礎知識開始,以“讀圖”為主,由淺人深,通俗易懂地介紹了電工測量電路圖、電動機控制電路圖、電氣控制圖、電子電路圖、建筑電氣工程圖的識讀方法與技巧。本書可供廣大電工自學,也可作為電工技術培訓的教材。
二、《電工識圖·一看就會(huì )》
《圖解電工識圖一看就懂》采用圖解的形式,系統介紹了電工識圖基礎知識、低壓電器與電動機控制線路的識讀、變頻器的使用及控制線路的識讀、PLC的使用及軟硬件線路的識讀、常用機床電氣線路的識讀、電工測量電路的識讀、照明與動力配電線路的識讀、供配電系統電氣線路的識讀等內容。
《圖解電工識圖一看就懂》立足基礎,重在應用,內容由淺入深,語言通俗易懂,突出一看就懂的特點,讀者可以通過學習《圖解電工識圖一看就懂》而輕松邁入電子技術的殿堂。
《圖解電工識圖一看就懂》適合電工技術初學者,也適合做職業院校相關專業的教材。
三、《水電工技能快速入門》
內容簡介 《水電工技能快速入門》是根據《水電工國家職業標準》的初、中級技術工人等級標準及職業技能鑒定規范編寫的。《水電工技能快速入門》系統地介紹了水電工基本知識、給水排水施工、室外低壓線路施工、室內用電布線、照明裝置的安裝,以及安全用電基本常識等。
用書上學的知識結合現場實際進步是很快的。
電工知識有電路、電源、負載、電流的基本概念、電壓的基本性質等。
1、電路電流所經過的路徑叫電路。電路的組成一般由電源,負載和連接部分(導線,開關,熔斷器)等組成。
2、電源電源是一種將非電能轉換成電能的裝置。 3、負載負載是取用電能的裝置,也就是用電設備。
連接部分是用來連接電源與負載,構成電流通路的中間環節,是用來輸送,分配和控制電能的。 4、電流的基本概念電荷有規則的定向流動,就形成電流,習慣上規定正電荷移動的方向為電流的實際方向。
電流方向不變的電路稱為直流電路。 單位時間內通過導體任一橫截面的電量叫電流(強度),用符號I表示。
5、電壓的基本性質(1) 兩點間的電壓具有惟一確定的數值。(2)兩點間的電壓只與這兩點的位置有關,與電荷移動的路徑無關。
(3) 電壓有正,負之分,它與標志的參考電壓方向有關。(4)沿電路中任一閉合回路行走一圈,各段電壓的和恒為零。
擴展資料:通常電工分為:外線電工、內線電工、安裝電工、維修電工、運行值班電工、儀表電工等多種,他們之間各自獨立又互相聯系。1、外線電工外線電工是指從事架空線路、室外變配電裝置、電纜線路安裝的電工。
一般大型的變配電站,外線電工較多。2、內線電工內線電工是指從事室內變配電裝置、室內照明及動力電氣線路、室內電氣設備及元件安裝的電工。
如配電室內的高低壓開關柜、配電柜的安裝等。3、調整試驗電工調整試驗電工是指從事對電氣設備元件及線路進行調整試驗并進行送電試車、試運行的電工。
1.水力發電的基本原理水力發電是利用水體作為傳遞能量的介質來發電的,其基本原理是:利用水位落差形成的勢能推動水輪機轉動,將水能轉變?yōu)樗啓C的旋轉機械能,水輪機轉子帶動發電機轉子旋轉,由于磁場切割導體,從而在發電機的定子繞組上產生感應電動勢,當發電機與外電路接通時,發電機就向外供電了,此時,水輪機的旋轉機械能又通過發電機轉變?yōu)殡娔埽纬闪怂Πl(fā)電的過程。
2.水力資源的開發方式和水電站的基本類型水力資源的開發方式是按照集中落差而選定,大致有三種基本方式:即堤壩式、引水式和混合式等。但這三種開發方式還要各適用一定的河段自然條件。
按不同的開發方式修建起來的水電站,其樞紐布置、建筑物組成等也截然不同,故水電站也隨之而分為堤壩式、引水式和混合式三種基本類型。3.徑流式水電站及其特點無調節水庫的電站稱為徑流式水電站。
此種水電站按照河道多年平均流量及所可能獲得的水頭進行裝機容量選擇。全年不能滿負荷運行,保證率為80%,一般僅達到180天左右的正常運行;枯水期發電量急劇下降,小于50%,有時甚至發不出電。
即受河道天然流量的制約,而豐水期又有大量的棄水。4.何謂出力?怎樣估算水電站的出力和計算水電站的發電量?在水電站(廠)中,水輪發電機組發出的電力功率稱為出力,河川中某斷面水流的出力則表示該段水能資源。
所謂水流的出力就是單位時間內的水能。N=9.81QH式中,Q為流量(m3/s);H為水頭;N為水電站出力(kW)。
年發電量公式為:E=N?T式中,N為平均出力(kW);T為年利用小時數;E為年發電量(kW?h)。5.保證出力及其作用水電站在較長時段工作中,該供水期所能發出的相應于設計保證率的平均出力,稱作該水電站的保證出力。
水電站的保證出力是規劃設計階段確定水電站裝機的重要依據。6.裝機年利用小時裝機年利用小時指水輪發電機組在年內平均滿負荷運行的時間,是衡量水電站經濟效益的重要指標。
7.日調節、周調節、年調節和多年調節日調節是指一晝夜內進行的徑流重新分配。周調節:調節周期為一周。
年調節:對徑流在一年內重新分配,當汛期洪水到來發生棄水,僅能存蓄洪水期部分多余水量的徑流調節,稱不完全年調節;能將年內來水完全按用水要求重新分配,又不需要棄水的徑流調節稱完全年調節。多年調節:當水庫容積足夠大,可把多年期間的多余水量存在水庫中分配在若干枯水年才用的年調節,稱多年調節。
8.水電站設計保證率與年保證率水電站的設計保證率是指在多年運行期間正常工作的時段數與總運行時段之比的百分率;年保證率指多年期間正常發電工作年數占運行總年數的百分比。9.水電站主要經濟指標單位千瓦投資,是每千瓦裝機需要的投資。
單位電能投資,是每千瓦時電量需要的投資。電能成本,是每千瓦時電量支付的費用。
裝機年利用小時數,是衡量水電站設備利用程度的指標。電能售價,是每千瓦時電量售給電網的價格。
10.水電站主要經濟指標的計算水電站主要經濟指標按下列公式計算:?jiǎn)挝磺咄顿Y=水電站建設總投資/水電站總裝機容量單位電能投資=水電站建設總投資/水電站多年平均發電量裝機年利用小時數=多年平均發電量/總裝機容量。
