最新章節心電圖1(心電圖介紹心電圖)
1.心電圖基礎知識介紹心電圖基礎知識
心 電 圖Electrocardiogram(ECG) 第一節 臨床心電學的基本知識1。

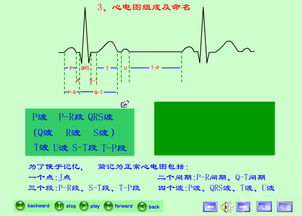

心電圖產生原理 靜息狀態 外正內負 除極（depolarization）狀態 外負內正 電源前 電穴后 電極對向電源-向上波形 復極（repolarization） 電源后 電穴前 電極對向電源-向下波形 復極方向與除極方向相反 心外膜向心內膜 心電向量 具有強度和方向性的電位幅度 與心肌細胞數量呈正比 與探查電極位置和心肌細胞距離呈反比 與探查電極的方位和心肌除極的方向夾角呈反比 心電綜合向量原則 2。 心電圖各波段的組成和命名 p波：心房的除極過程 P-R段（P-Q段）：心房復極過程及房室結、希氏束、束支的電活動 P-R間期：自心房開始除極至心室開始除極 QRS波群及命名：心室除極 ST段和T波：心室緩慢和快速復極 Q-T間期：心室開始除極至心室復極完畢 3。
心電圖導聯體系 肢體導聯（limb lead） Einthoven三角 標準導聯-雙極肢體導聯 I II III 加壓?jiǎn)螛O肢體導聯 aVL aVR aVF 額面六軸系統 胸導聯（Chest lead） 單極導聯V1-V6 肢體導聯三個電極各串一5kW電阻，將三者連接起來，構成無干電極，為負極 第二節 心電圖的測量和正常數據1。 心電圖測量 走紙速度25mm/s時，縱線1mm=0。
04s 標準電壓1mV=10mm時，橫線1mm=0。1mV 心率的測量：60/R-R或P-P間期的秒數 各波段振幅的測量：QRS波起始前的水平線上緣到波頂，下緣到波底 各波段時間的測量 12導同步心電圖 P波、QRS波、Q-T間期從最早起點至最晚終點 P-R間期從最早P起點至最早QRS起點 單導心電圖 P波、QRS波：最寬的P波、QRS波 P-R間期：最寬大P波且有Q波 Q-T間期最長 測量各波時間應自波形起點的內緣測至波形終點的內緣 平均心電軸： 概念：平均QRS電軸，是心室除極過程中全部瞬間向量的綜合，說明心室在除極過程的總時間內的平均電勢方向和強度，是額面電軸 測定方法：I、III；目測；代數和 臨床意義 - 30° ~ +90° 正常范圍 +90° ~+180° 右偏 右心室肥大 左后分支阻滯 - 30° ~ - 90° 左偏 左心室肥大 左前分支阻滯 - 90° ~- 180° 極度右偏 心臟循長軸轉位 心尖？心底 順鐘向轉位 右心室肥大 逆鐘向轉位 左心室肥大 2。
正常心電圖波形特點和正常值 P波 心房除極的電位變化 形態：圓形 偶有切跡 綜合向量：左、前、下 I、II、AVF、V4-V6向上；AVR向下 時間： 同導聯R波的1/10 Q-T間期：從QRS波的起點至T波終點，代表心室肌除極和復極全過程所需的時間 正常范圍：0。 32-0。
44s 校正Q-Tc= Q-T/ R-R U波：T波后0。02~0。
04s的振幅很小的波，代表心室后繼電位 第三節 心房、心室肥大 1。心房肥大 右房肥大（right atrial enlargement） P波高尖，振幅30。
25mV,II、III、AVF顯著又稱“肺性P波” 左房肥大（left atrial enlargement） P波增寬30。12s,I、II、R、L； 呈雙峰，兩峰間距30。
04s，又稱“二尖瓣型P波” P波終末電勢（Ptf）:V1負向P波時間乘以負向波振幅￡0。 04mm。
s 雙心房肥大：P波增寬30。12s，振幅30。
25mV 2。心室肥大 左室肥大（left ventricular hypertrophy） Rv5/v6 >2。
5mV Rv5+Sv1>4。0mV（男） >3。
5mV（女） RI >1。 5mV, RaVL >1。
2mV, RaVF >2。0mV RI+SIII>2。
5mV 額面電軸左偏 QRS時間0。10~0。
11s 左室肥大勞損：QRS波群增高伴ST-T改變 右室肥大（right ventricular） v1 R/S 31,V5 R/S￡1， 重度肥厚V1呈qR型 Rv1+Sv5>1。 05mV 電軸右偏 ST-T改變 雙側心室肥大（biventricular hypertrophy） 正?；蛞粋?cè)肥大表現 第四節 心肌缺血與ST-T改變 1。
心肌缺血的心電圖類型 缺血型心電圖改變 由心外膜→心內膜 心內膜下心肌缺血 T波高尖 心外膜下心肌缺血 T波倒置 損傷型心電圖改變 ST-T：從正常心肌→損傷心肌 心內膜下ST段壓低 心外膜下ST段抬高 機制： 輕度缺血：鉀離子進入細胞？過度極化？損傷電流？缺血導聯ST壓低 嚴重缺血：鉀離子溢出細胞？極化不足？損傷電流？缺血導聯ST抬高圖6-5 臨床意義 ST壓低/T波倒置：典型心絞痛/慢性冠不全 ST抬高/T波高尖：變異型心絞痛/心肌梗死 其它：心肌病 心包炎 藥物 繼發改變 第五節 心肌梗死 （myocardial infarction） 1。 基本圖形及機制 缺血型改變 （T波） 心肌復極時間延長 3位相延長 QT延長 升支與降支對稱 頂端呈尖聳的箭頭狀 由直立變倒置 損傷電流學說 Prinzmetal 測得損傷區細胞膜4時相極化程度低 正常心肌電流流向損傷心肌-舒張期損傷電流 向量方向與損傷電流方向相反 背離探查電極 心內膜下ST段壓低 心外膜下ST段抬高 除極波受阻學說 正常心肌除極后呈負電位 損傷心肌不除極呈正電位 產生電位差 ST向量由正常心肌指向損傷心肌 面向損傷區的導聯出現ST段抬高 損傷型改變（ST段） 超急性ST段抬高 損傷期單向曲線 機制 損傷電流學說 除極受阻學說 壞死型改變 異常Q波 寬度0。
04，深度1/4R Q波鏡面相 正常q波消失 QRS波正常順序的改變 機制 壞死組織不產生心電向量，正常組織照常除極，產生與梗塞部位相反的綜合向量 2。心肌梗死的圖形演變及分期 早期（超急性期） 數小時 急性損傷性傳導阻滯：QRS高/寬 ST斜型抬高（下壁），T波高聳 急性期 數小時-數周 QS/QR波 ST段單向曲線，T波倒置加深 亞急性期 數周-。
2.心電圖入門知識
心 電 圖Electrocardiogram(ECG) 第一節 臨床心電學的基本知識1.心電圖產生原理 靜息狀態 外正內負 除極（depolarization）狀態 外負內正 電源前 電穴后 電極對向電源-向上波形 復極（repolarization） 電源后 電穴前 電極對向電源-向下波形 復極方向與除極方向相反 心外膜向心內膜 心電向量 具有強度和方向性的電位幅度 與心肌細胞數量呈正比 與探查電極位置和心肌細胞距離呈反比 與探查電極的方位和心肌除極的方向夾角呈反比 心電綜合向量原則 2.心電圖各波段的組成和命名 p波：心房的除極過程 P-R段（P-Q段）：心房復極過程及房室結、希氏束、束支的電活動 P-R間期：自心房開始除極至心室開始除極 QRS波群及命名：心室除極 ST段和T波：心室緩慢和快速復極 Q-T間期：心室開始除極至心室復極完畢 3.心電圖導聯體系 肢體導聯（limb lead） Einthoven三角 標準導聯-雙極肢體導聯 I II III 加壓?jiǎn)螛O肢體導聯 aVL aVR aVF 額面六軸系統 胸導聯（Chest lead） 單極導聯V1-V6 肢體導聯三個電極各串一5kW電阻，將三者連接起來，構成無干電極，為負極 第二節 心電圖的測量和正常數據1.心電圖測量 走紙速度25mm/s時，縱線1mm=0.04s 標準電壓1mV=10mm時，橫線1mm=0.1mV 心率的測量：60/R-R或P-P間期的秒數 各波段振幅的測量：QRS波起始前的水平線上緣到波頂，下緣到波底 各波段時間的測量 12導同步心電圖 P波、QRS波、Q-T間期從最早起點至最晚終點 P-R間期從最早P起點至最早QRS起點 單導心電圖 P波、QRS波：最寬的P波、QRS波 P-R間期：最寬大P波且有Q波 Q-T間期最長 測量各波時間應自波形起點的內緣測至波形終點的內緣 平均心電軸： 概念：平均QRS電軸，是心室除極過程中全部瞬間向量的綜合，說明心室在除極過程的總時間內的平均電勢方向和強度，是額面電軸 測定方法：I、III；目測；代數和 臨床意義 - 30° ~ +90° 正常范圍 +90° ~+180° 右偏 右心室肥大 左后分支阻滯 - 30° ~ - 90° 左偏 左心室肥大 左前分支阻滯 - 90° ~- 180° 極度右偏 心臟循長軸轉位 心尖？心底 順鐘向轉位 右心室肥大 逆鐘向轉位 左心室肥大 2.正常心電圖波形特點和正常值 P波 心房除極的電位變化 形態：圓形 偶有切跡 綜合向量：左、前、下 I、II、AVF、V4-V6向上；AVR向下 時間：< 0.12S 振幅：肢導 < 0.25mV；胸導 < 0.2mV P-R間期 心房開始除極至心室開始除極的時間 正常范圍：0.12~0.20s 心動過速時縮短，心動過緩時延長 ￡ 0.22s QRS波群 心室肌除極的電位變化 時間：0.06 ~0.11s 波形和振幅 V3 R/S=1 V1< 1mV V5、V6 < 2.5mV AVR < 0.5mV AVL < 1.2mV AVF < 2.0mV I、II、III主波向上 肢體導聯<0.5mV或胸前導聯<0.8mV為低電壓 Q波：振幅<同導聯1/4R，時間<0.04S J點：自QRS波群的終末與ST段起始之交點 ST段：自QRS波群終點與T波起點間的線段代表心室緩慢復極過程 下移<0.05mV；抬高 V1、V2 <0.3mV;V3 同導聯R波的1/10 Q-T間期：從QRS波的起點至T波終點，代表心室肌除極和復極全過程所需的時間 正常范圍：0.32-0.44s 校正Q-Tc= Q-T/ R-R U波：T波后0.02~0.04s的振幅很小的波，代表心室后繼電位 第三節 心房、心室肥大 1.心房肥大 右房肥大（right atrial enlargement） P波高尖，振幅30.25mV,II、III、AVF顯著又稱“肺性P波” 左房肥大（left atrial enlargement） P波增寬30.12s,I、II、R、L； 呈雙峰，兩峰間距30.04s，又稱“二尖瓣型P波” P波終末電勢（Ptf）:V1負向P波時間乘以負向波振幅￡0.04mm.s 雙心房肥大：P波增寬30.12s，振幅30.25mV 2.心室肥大 左室肥大（left ventricular hypertrophy） Rv5/v6 >2.5mV Rv5+Sv1>4.0mV（男） >3.5mV（女） RI >1.5mV, RaVL >1.2mV, RaVF >2.0mV RI+SIII>2.5mV 額面電軸左偏 QRS時間0.10~0.11s 左室肥大勞損：QRS波群增高伴ST-T改變 右室肥大（right ventricular） v1 R/S 31,V5 R/S￡1， 重度肥厚V1呈qR型 Rv1+Sv5>1.05mV 電軸右偏 ST-T改變 雙側心室肥大（biventricular hypertrophy） 正?；蛞粋?cè)肥大表現 第四節 心肌缺血與ST-T改變 1.心肌缺血的心電圖類型 缺血型心電圖改變 由心外膜→心內膜 心內膜下心肌缺血 T波高尖 心外膜下心肌缺血 T波倒置 損傷型心電圖改變 ST-T：從正常心肌→損傷心肌 心內膜下ST段壓低 心外膜下ST段抬高 機制： 輕度缺血：鉀離子進入細胞？過度極化？損傷電流？缺血導聯ST壓低 嚴重缺血：鉀離子溢出細胞？極化不足？損傷電流？缺血導聯ST抬高圖6-5 臨床意義 ST壓低/T波倒置：典型心絞痛/慢性冠不全 ST抬高/T波高尖：變異型心絞痛/心肌梗死 其它：心肌病 心包炎 藥物 繼發改變 第五節 心肌梗死 （myocardial infarction） 1.基本圖形及機制 缺血型改變 （T波） 心肌復極時間延長 3位相延長 QT延長 升支與降支對稱 頂端呈尖聳的箭頭狀 由直立變倒置 損傷電流學說 Prinzmetal 測得損傷區細胞膜4時相極化程度低 正常心肌電流流向損傷心肌-舒張期損傷電流 向量方向與損傷電流方向相反 背離探查電極 心內膜下ST段壓低 心外膜下ST段抬高 除極波受阻學說 正常心肌除極后呈負電。
3.心電圖入門知識
心 電 圖Electrocardiogram(ECG) 第一節 臨床心電學的基本知識1.心電圖產生原理 靜息狀態 外正內負 除極（depolarization）狀態 外負內正 電源前 電穴后 電極對向電源-向上波形 復極（repolarization） 電源后 電穴前 電極對向電源-向下波形 復極方向與除極方向相反 心外膜向心內膜 心電向量 具有強度和方向性的電位幅度 與心肌細胞數量呈正比 與探查電極位置和心肌細胞距離呈反比 與探查電極的方位和心肌除極的方向夾角呈反比 心電綜合向量原則 2.心電圖各波段的組成和命名 p波：心房的除極過程 P-R段（P-Q段）：心房復極過程及房室結、希氏束、束支的電活動 P-R間期：自心房開始除極至心室開始除極 QRS波群及命名：心室除極 ST段和T波：心室緩慢和快速復極 Q-T間期：心室開始除極至心室復極完畢 3.心電圖導聯體系 肢體導聯（limb lead） Einthoven三角 標準導聯-雙極肢體導聯 I II III 加壓?jiǎn)螛O肢體導聯 aVL aVR aVF 額面六軸系統 胸導聯（Chest lead） 單極導聯V1-V6 肢體導聯三個電極各串一5kW電阻，將三者連接起來，構成無干電極，為負極 第二節 心電圖的測量和正常數據1.心電圖測量 走紙速度25mm/s時，縱線1mm=0.04s 標準電壓1mV=10mm時，橫線1mm=0.1mV 心率的測量：60/R-R或P-P間期的秒數 各波段振幅的測量：QRS波起始前的水平線上緣到波頂，下緣到波底 各波段時間的測量 12導同步心電圖 P波、QRS波、Q-T間期從最早起點至最晚終點 P-R間期從最早P起點至最早QRS起點 單導心電圖 P波、QRS波：最寬的P波、QRS波 P-R間期：最寬大P波且有Q波 Q-T間期最長 測量各波時間應自波形起點的內緣測至波形終點的內緣 平均心電軸： 概念：平均QRS電軸，是心室除極過程中全部瞬間向量的綜合，說明心室在除極過程的總時間內的平均電勢方向和強度，是額面電軸 測定方法：I、III；目測；代數和 臨床意義 - 30° ~ +90° 正常范圍 +90° ~+180° 右偏 右心室肥大 左后分支阻滯 - 30° ~ - 90° 左偏 左心室肥大 左前分支阻滯 - 90° ~- 180° 極度右偏 心臟循長軸轉位 心尖？心底 順鐘向轉位 右心室肥大 逆鐘向轉位 左心室肥大 2.正常心電圖波形特點和正常值 P波 心房除極的電位變化 形態：圓形 偶有切跡 綜合向量：左、前、下 I、II、AVF、V4-V6向上；AVR向下 時間：< 0.12S 振幅：肢導 < 0.25mV；胸導 < 0.2mV P-R間期 心房開始除極至心室開始除極的時間 正常范圍：0.12~0.20s 心動過速時縮短，心動過緩時延長 ￡ 0.22s QRS波群 心室肌除極的電位變化 時間：0.06 ~0.11s 波形和振幅 V3 R/S=1 V1< 1mV V5、V6 < 2.5mV AVR < 0.5mV AVL < 1.2mV AVF < 2.0mV I、II、III主波向上 肢體導聯<0.5mV或胸前導聯<0.8mV為低電壓 Q波：振幅<同導聯1/4R，時間<0.04S J點：自QRS波群的終末與ST段起始之交點 ST段：自QRS波群終點與T波起點間的線段代表心室緩慢復極過程 下移<0.05mV；抬高 V1、V2 <0.3mV;V3 同導聯R波的1/10 Q-T間期：從QRS波的起點至T波終點，代表心室肌除極和復極全過程所需的時間 正常范圍：0.32-0.44s 校正Q-Tc= Q-T/ R-R U波：T波后0.02~0.04s的振幅很小的波，代表心室后繼電位 第三節 心房、心室肥大 1.心房肥大 右房肥大（right atrial enlargement） P波高尖，振幅30.25mV,II、III、AVF顯著又稱“肺性P波” 左房肥大（left atrial enlargement） P波增寬30.12s,I、II、R、L； 呈雙峰，兩峰間距30.04s，又稱“二尖瓣型P波” P波終末電勢（Ptf）:V1負向P波時間乘以負向波振幅￡0.04mm.s 雙心房肥大：P波增寬30.12s，振幅30.25mV 2.心室肥大 左室肥大（left ventricular hypertrophy） Rv5/v6 >2.5mV Rv5+Sv1>4.0mV（男） >3.5mV（女） RI >1.5mV, RaVL >1.2mV, RaVF >2.0mV RI+SIII>2.5mV 額面電軸左偏 QRS時間0.10~0.11s 左室肥大勞損：QRS波群增高伴ST-T改變 右室肥大（right ventricular） v1 R/S 31,V5 R/S￡1， 重度肥厚V1呈qR型 Rv1+Sv5>1.05mV 電軸右偏 ST-T改變 雙側心室肥大（biventricular hypertrophy） 正?；蛞粋?cè)肥大表現 第四節 心肌缺血與ST-T改變 1.心肌缺血的心電圖類型 缺血型心電圖改變 由心外膜→心內膜 心內膜下心肌缺血 T波高尖 心外膜下心肌缺血 T波倒置 損傷型心電圖改變 ST-T：從正常心肌→損傷心肌 心內膜下ST段壓低 心外膜下ST段抬高 機制： 輕度缺血：鉀離子進入細胞？過度極化？損傷電流？缺血導聯ST壓低 嚴重缺血：鉀離子溢出細胞？極化不足？損傷電流？缺血導聯ST抬高圖6-5 臨床意義 ST壓低/T波倒置：典型心絞痛/慢性冠不全 ST抬高/T波高尖：變異型心絞痛/心肌梗死 其它：心肌病 心包炎 藥物 繼發改變 第五節 心肌梗死 （myocardial infarction） 1.基本圖形及機制 缺血型改變 （T波） 心肌復極時間延長 3位相延長 QT延長 升支與降支對稱 頂端呈尖聳的箭頭狀 由直立變倒置 損傷電流學說 Prinzmetal 測得損傷區細胞膜4時相極化程度低 正常心肌電流流向損傷心肌-舒張期損傷電流 向量方向與損傷電流方向相反 背離探查電極 心內膜下ST段壓低 心外膜下ST段抬高 除極波受阻學說 正常心肌除極后呈負電位 損傷心肌不除極呈正電位 產生電位差 ST向量由。
4.求一些關于心電圖的基本知識如題,常識一類就行
心電圖：心臟在每個心動周期中，由起搏點、心房、心室相繼興奮，伴隨著生物電的變化，通過心電描記器從體表引出多種形式的電位變化的圖形（簡稱ECG）。
心電圖是心臟興奮的發生、傳播及恢復過程的客觀指標。1、電圖記錄紙。
心電圖是被記錄在布滿大小方格的紙上，每一條細豎線相隔1mm，每一條細橫線也是相隔1mm，它們圍成了1mm見方的小格。粗線是每五個小格一條，每條粗線之間相隔就是5mm，橫豎粗線又構成了大方格。
心電圖記錄紙是按照國際規定的標準速度移動的，移動速度為25mm/s，也就是說橫向的每個小細格代表0。 04s；每?jī)蓷l粗線之間的距離就是代表0。
2s。國際上對記錄心電圖時的外加電壓也是有規定的，即外加1mV電壓時，基線就應該準確地抬高10個小格，也就是說，每個小橫格表示0。
1mV，而每個大格就表示0。5mV，每?jī)蓚€(gè)大格就代表了這1mV。
2、心電圖上的各種波形。 一次心動周期就會在新電圖上記錄出一系列地高低寬窄不同地波形。
包括P波、QRS波群、T波和（無）u波。P波，最先出現的一個振幅不高的圓鈍波形，它記錄的是竇房結激動的右、左心房的激動。
因?yàn)楦]房結位于右心房，心房的激動先由它開始，所以P波的前半部分記錄的是右心房的激動，中間部分記錄的是左、右心房的共同激動而后部則代表左心房的激動。 除了aVR導聯外，P波基本都是直立的，肢體導聯中P波的高度多不超過0。
25mV，胸前導聯中直立的P波高度不應超過0。15mV。
正常的P波的寬度也不應超過0。11s。
QRS波群，繼P波之后出現的一個狹窄但振幅高的波群。由q波（有或無）、R波和S波組成。
它代表著興奮從房室結發出先后通過房室束、左右束支和纖細的浦肯野纖維進入心肌細胞，刺激心室的收縮，因此可以將其看作是心室收縮的開始的心電圖表現。Q波，是在出現向上的波之前出現的明確的向下的波形。
如果它很小，寬度不到0。04s，深度不足0。
15mV，我們將它記做q波；若它高且寬，才被稱作Q波；當然有時它是缺無的。無論有無Q波，第一個出現的向上的高尖的波就是R波；緊隨其后的向下的波就是S波，它也可以根據深度分別命名為S波和s波。
之后出現的向上的波被稱作R'(r')波，向下的波則稱作S'(s')波。 因?yàn)椴ǖ母叩筒煌钥梢越M合成很多形態，但它也是有限制的，最主要的就是時間限制，通常情況下，正常人的QRS波群的時間0。
08s，可以在0。06~0。
10s范圍內波動。只要超過這個時限，就應引起注意，特別是超過0。
12s便有病理意義了。T波，上個波群暫停之后出現的波，代表著心室的復極（心室的舒張），以備下一次心室的除極。
觀測T波我們要注意它的方向、形態和（高度）深度。（1）方向，正常情況下，在Ⅰ、Ⅱ?qū)?lián)中T波是直立的；Ⅲ導聯中則可以出現直立、平坦、雙向甚至是倒置的T波；T波在aVR導聯中是肯定倒置的，而在aVL和aVF導聯中則是和QRS也會波群的主方向一致的。
胸前導聯的T波通常是直立的，當然，V1和V3有時也會出現T波倒置的情況，但它們的深度通常都不會超過0。25mV，當V3導聯中出現倒置的T波時，前面兩個導連的T波也應該是倒置的，否則就是不正常的表現。
（2）形態，通常T波的是園滑而有個很自然的頂端。 T波一般是不對稱的，緩和的上升而略顯陡峭地下降至等位線。
（3）高度（深度），各個導聯并不完全相同，不過綜合看來，在肢體導聯中很少超過0。5mV，而在胸前導聯中也很少會超過1。
0mV。異常高尖的T波往往出現在心肌梗死的早期或高鉀血癥。
u波，T波后的一個很微小的波，正常的u波并不是在每一個導聯中都顯而易見，它究竟代表什么尚無定論。3、各個波形之間的等電位線。
每個波形之間都有一定時間的記錄是在等電位線上的，分別被稱作P-R間期、S-T段和Q-T間期，它們也都有著各自存在的意義。 P-R間期，籠統的可以表示為P波開始至下一組QRS波群開始的時間。
它包括了心房?jī)?nèi)、房室結以及希氏束-浦肯野纖維的傳導時間。正常的竇性心律時，它的范圍是在0。
12s~0。20s，當然在心率加快時，它也可以相應地略為縮短。
不過如果傳導系統出了問題，它的時間就會延長或縮短。 ST段，指的是QRS波群終止到T波開始之間的一段時間。
正常的ST段是與T波相連的基本位于等位線上的微微上揚的線。觀察ST段主要是看它是抬高還是壓低，以及他的形態是上斜、水平還是下斜。
正常情況下，肢體導聯中的ST段可以較等位線抬高0。 1mV，也可以略壓低不超過0。
05mV；在胸前導聯V1~V3中ST段也可以抬高最多達0。3mV，在V4、V5導聯中ST段的抬高不超過0。
1mV，但所有的胸前導聯的ST段壓低都不應超過0。05mV。
ST段抬高或壓低超過上述范圍，應該引起大家地注意。 正常地ST段是上斜型的；如果出現水平或下斜型的ST段，也是異常的。
Q-T間期，測定的是QRS波群的起始至T波的終結的時間，在一定程度上反映了除極和復極的時間。它的長短是隨心率的快慢而變化的，我們常用Bazett氏來進行校正，即Q-Tc=k?（k為一常數），Q-Tc的上限男性為0。
39s，女性為0。44s。
掌握了上述指標，也就對心電圖有了初步的認識和了解。
5.求一些關于心電圖的基本知識
心電圖：心臟在每個心動周期中，由起搏點、心房、心室相繼興奮，伴隨著生物電的變化，通過心電描記器從體表引出多種形式的電位變化的圖形（簡稱ECG）。
心電圖是心臟興奮的發生、傳播及恢復過程的客觀指標。1 、電圖記錄紙。
心電圖是被記錄在布滿大小方格的紙上，每一條細豎線相隔 1mm ，每一條細橫線也是相隔 1mm ，它們圍成了 1mm 見方的小格。粗線是每五個小格一條，每條粗線之間相隔就是 5mm ，橫豎粗線又構成了大方格。
心電圖記錄紙是按照國際規定的標準速度移動的，移動速度為 25mm/s ，也就是說橫向的每個小細格代表 0.04s ；每?jī)蓷l粗線之間的距離就是代表 0.2s 。國際上對記錄心電圖時的外加電壓也是有規定的，即外加 1mV 電壓時，基線就應該準確地抬高 10 個小格，也就是說，每個小橫格表示 0.1mV ，而每個大格就表示 0.5mV ，每?jī)蓚€(gè)大格就代表了這 1mV 。
2 、心電圖上的各種波形。一次心動周期就會在新電圖上記錄出一系列地高低寬窄不同地波形。
包括 P 波、QRS 波群、T 波和（無） u 波。 P 波，最先出現的一個振幅不高的圓鈍波形，它記錄的是竇房結激動的右、左心房的激動。
因?yàn)楦]房結位于右心房，心房的激動先由它開始，所以 P 波的前半部分記錄的是右心房的激動，中間部分記錄的是左、右心房的共同激動而后部則代表左心房的激動。除了 aVR 導聯外， P 波基本都是直立的，肢體導聯中 P 波的高度多不超過 0.25mV ，胸前導聯中直立的 P 波高度不應超過 0.15mV 。
正常的 P 波的寬度也不應超過 0.11s 。 QRS 波群，繼 P 波之后出現的一個狹窄但振幅高的波群。
由 q 波（有或無）、R 波和 S 波組成。它代表著興奮從房室結發出先后通過房室束、左右束支和纖細的浦肯野纖維進入心肌細胞，刺激心室的收縮，因此可以將其看作是心室收縮的開始的心電圖表現。
Q 波，是在出現向上的波之前出現的明確的向下的波形。如果它很小，寬度不到 0.04s ，深度不足 0.15mV ，我們將它記做 q 波；若它高且寬，才被稱作 Q 波；當然有時它是缺無的。
無論有無 Q 波，第一個出現的向上的高尖的波就是 R 波；緊隨其后的向下的波就是 S 波，它也可以根據深度分別命名為 S 波和 s 波。之后出現的向上的波被稱作 R '( r ')波，向下的波則稱作 S '( s ')波。
因?yàn)椴ǖ母叩筒煌?，所以可以組合成很多形態，但它也是有限制的，最主要的就是時間限制，通常情況下，正常人的 QRS 波群的時間 0.08s ，可以在 0.06 ~ 0.10s 范圍內波動。只要超過這個時限，就應引起注意，特別是超過 0.12s 便有病理意義了。
T 波，上個波群暫停之后出現的波，代表著心室的復極（心室的舒張），以備下一次心室的除極。觀測 T 波我們要注意它的方向、形態和（高度）深度。
（ 1 ）方向，正常情況下，在 Ⅰ 、Ⅱ 導聯中 T 波是直立的； Ⅲ 導聯中則可以出現直立、平坦、雙向甚至是倒置的 T 波； T 波在 aVR 導聯中是肯定倒置的，而在 aVL 和 aVF 導聯中則是和 QRS 也會波群的主方向一致的。胸前導聯的 T 波通常是直立的，當然， V1 和 V3 有時也會出現 T 波倒置的情況，但它們的深度通常都不會超過 0.25mV ，當 V3 導聯中出現倒置的 T 波時，前面兩個導連的 T 波也應該是倒置的，否則就是不正常的表現。
（ 2 ）形態，通常 T 波的是園滑而有個很自然的頂端。 T 波一般是不對稱的，緩和的上升而略顯陡峭地下降至等位線。
（ 3 ）高度（深度），各個導聯并不完全相同，不過綜合看來，在肢體導聯中很少超過 0.5mV ，而在胸前導聯中也很少會超過 1.0mV 。異常高尖的 T 波往往出現在心肌梗死的早期或高鉀血癥。
u 波， T 波后的一個很微小的波，正常的 u 波并不是在每一個導聯中都顯而易見，它究竟代表什么尚無定論。 3 、各個波形之間的等電位線。
每個波形之間都有一定時間的記錄是在等電位線上的，分別被稱作 P-R 間期、S-T 段和 Q-T 間期，它們也都有著各自存在的意義。 P-R 間期，籠統的可以表示為 P 波開始至下一組 QRS 波群開始的時間。
它包括了心房?jī)?nèi)、房室結以及希氏束-浦肯野纖維的傳導時間。正常的竇性心律時，它的范圍是在 0.12s~0.20s ，當然在心率加快時，它也可以相應地略為縮短。
不過如果傳導系統出了問題，它的時間就會延長或縮短。 ST 段，指的是 QRS 波群終止到 T 波開始之間的一段時間。
正常的 ST 段是與 T 波相連的基本位于等位線上的微微上揚的線。觀察 ST 段主要是看它是抬高還是壓低，以及他的形態是上斜、水平還是下斜。
正常情況下，肢體導聯中的 ST 段可以較等位線抬高 0.1mV ，也可以略壓低不超過 0.05mV ；在胸前導聯 V1~V3 中 ST 段也可以抬高最多達 0.3mV ，在 V4 、V5 導聯中 ST 段的抬高不超過 0.1mV ，但所有的胸前導聯的 ST 段壓低都不應超過 0.05mV 。 ST 段抬高或壓低超過上述范圍，應該引起大家地注意。
正常地 ST 段是上斜型的；如果出現水平或下斜型的 ST 段，也是異常的。 Q-T 間期，測定的是 QRS 波群的起始至 T 波的終結的時間，在一定程度上反映了除極和復極的時間。
它的長短是隨心率的快慢而變化的，我們常用 Bazett 氏來進行校正，即 Q-Tc=k? （ k 為一常數）， Q-Tc 的上限男性為 0.39s ,。
6.本科醫學生想系統的學習一下心電圖基礎知識,求前輩推薦入門書籍
《黃宛臨床心電圖學》目前已經出到第六版，其中心肌缺血、肺栓塞、與疾病相關的心電圖改變、原發性心電疾病心電圖是根據最新的認識截至2008年撰寫的。第2部分內容心律失常，力求與近10年來的發展相符。尤其第14章房室交界區性心律，第17章心房撲動和心房顫動，第18章預激綜合征，第19章室性心動過速，心室撲動和心室顫動，第20章寬、窄QRS心動過速的心電圖鑒別診斷與2008年的認識相符。第3部分內容心臟起搏把起搏器的知識從起搏器開始應用到2008年歷時50余年的知識，詳細而又扼要地做了介紹。
《心電圖學》
作 者：郭繼鴻編
出 版 社：人民衛生出版社 出版日期：2005-05
ISBN:711705024 版 次：1
包 裝：精裝 開 本：16開
頁 數：1516頁 印 張：1
心臟電生理學近年來日新月異的發展，命名心電學領域的知識爆炸性擴充和積累，使得多傳統的觀點發生了根本性的轉變。這種形勢下，臨床醫師和心電圖工作者必須在心電學方面進行較大的范圍、有一定深度的知識更新，才能使心電圖檢查技術更好地輔助臨床工作。為此，我們?cè)趥鹘y(tǒng)心電圖學的基礎上進行了擴展，系統地介紹了心電圖電生理學和心電檢查學。希望讀者通過本書，能對心電圖有更深層次地理解，形成一個宏觀的全新概念，進而拓寬心電力產的應用空間，使其發揮更大的潛能，更好地為臨床醫學服務。 本書分三篇共73章，由十多位基礎理論選詣?lì)H深和實踐經驗豐富的心電圖學專家及心血管病學專家，分別撰寫相關章節，闡述基本概念，介紹新觀點、新技術和新應用，供廣大讀者參考。本書圖文并茂，每份圖均經過認真挑選和精心制作，旨在使之成為心電圖工作者、內科醫生、急診科醫生、心血管?？漆t(yī)生及醫學生和醫學研究生案頭必備的重要參考書和教科書。
