建筑電氣識圖(建筑電氣平面圖識圖詳解：如何看建筑電氣)

1.建筑電氣平面圖識圖詳解：如何看建筑電氣

電氣設計平面圖主要用來表示電源進戶裝置、照明配電箱、燈具、插座、開關等電氣設備的數量、型號規格、安裝位置、安裝高度，表示照明線路的敷設位置、敷設方式、敷設路徑、導線的型號規格等。

1、看建筑物概況

樓層、每層房間數目、墻體厚度、門窗位置、承重梁柱的平面結構。

2、看各支路用電器的種類、功率及布置

比如：圖中燈具標注的—般內容有，燈具數量；燈具類型；每盞燈的燈泡數；每個燈泡的功率及燈泡的安裝高度等。

3、看導線的根數和走向

各條線路導線的根數和走向，是電氣平面圖主要表現的內容。比較好的閱讀方法是： 首先了解各用電器的控制接線方式，然后再按配線回路情況將建筑物分成若干單元，按“電源一導線一照明及其它電氣設備”的順序?qū)⒒芈愤B通。

4、看電氣設備的安裝位置

由定位軸線和圖上標注的有關尺寸可直接確定用電設備、線路管線的安裝位置，并可計算管線長度。

5、防雷平面圖識讀方法

防雷平面圖是指導具體防雷接地施工的圖紙。通過閱讀，可以了解工程的防雷接地裝置所采用設備和材料的型號、規格、安裝敷設方法、各裝置之間的聯接方式等情況，在閱讀的同時還應結合相關的數據手冊、工藝標準以及施工規范，從而對該建筑物的防雷接地系統有一個全面的了解和掌握。

2.電氣施工圖怎么看,電氣施工圖看圖識圖要點

首先打開圖紙，找到圖紙目錄。圖紙目錄上可以找到想要的圖紙?jiān)谑裁次恢茫鰣D的日期及圖幅大小。

該圖紙?jiān)O(shè)計右下角圖框，如果是藍圖就算是裝訂起來的，也會把這一塊露在外面，以便別人查找。圖框上會標明工程名稱，項目名稱，圖紙名稱，圖號，出圖比例等信息。

在圖紙的設計說明中能了解到很多信息，只有認真讀才能保證把圖紙看的通。

為了方便識別，把設計說明分成幾個部分來看。第一部分，設計依據部分。這里可以了解到工程的概況，比如建筑面積、高度等。一些設計規范標準等。

在設計說明中可以了解施工范圍、負荷等級及配電電源、該工程用的電纜電線型號，電線管型號及穿管規則、照明的一些信息，LPD及照度等。后面的照明方式，防雷及接地等可以根據設計、施工規范施工，常用的規范要在腦中熟記，不太常用的要知道哪本規范里面有，大致在什么位置可以找到。

3.電氣施工圖如何識圖

原發布者：小小酥淡淡笑

安裝工程造價員培訓-建筑電氣施工圖的識讀與工程量計算主講：羊老師建筑電氣施工圖的識讀、基礎知識：1.常用電線：⑴裸導線：一般為架空線路的主體，輸送電能。①裸單線：TY銅質圓單線LY鋁質圓單線②裸絞線：TJ銅絞線LJ鋁絞線LGJ鋼芯鋁絞線⑵絕緣電線B—電線標稱截面（mm2）絕緣材料（V為聚氯乙烯塑料絕緣，X為橡膠絕緣）導體材料（L為鋁芯，銅芯省略）表示布線用的電線導線的性能（ZR：表示阻燃，NH表示耐火）BV：銅芯塑料絕緣線BX：銅芯橡膠絕緣線BLV：鋁芯塑料絕緣線BVV：銅芯塑料絕緣護套線BLVV：鋁芯塑料絕緣護套線例：BV—2.5BVV—4ZRBLV—25NHBX—102.電纜：多芯導線在電路中起著輸送和分配電能的作用電纜的組成：線芯、絕緣層、保護層電纜按用途可分為：⑴電力電纜：用來輸送和分配大功率電能a、聚氯乙烯絕緣聚氯乙烯護套電力電纜VVVLV例：VV22-4*120+1*50表示4根截面為120mm2和1根截面為50mm2的銅芯聚氯乙烯絕緣，鋼帶鎧裝聚氯乙烯護套五芯電力電纜。b、交聯聚乙烯絕緣聚氯乙烯護套電力電纜YJVYJLV例：YJV22-4*120表示4根截面為120mm2的銅芯交聯聚乙烯絕緣，鋼帶鎧裝聚氯乙烯護套四芯電力電纜。⑵控制電纜：用于傳輸控制電流常用控制電纜：KVVKVLV⑶通信電纜：用于傳輸信號和數據①電話電纜：HYYHYV②同軸射頻電纜：STV-75-4電纜按絕緣層可分為：油浸紙絕

4.建筑電氣識圖

1、DZ47LE-63C16/2-30mA:

DZ47---系列微型斷路器（還有很多系列，基本都是廠家命名的）

LE-----帶漏電脫扣功能

63-----框架等級為63A

C------瞬時脫扣過流倍數按照明類，如5~7或7~10倍，D為動力型10~14倍

16/2---額定電流，16A；極數為2極

30mA---漏電動作電流為不大于30mA

2、塑殼斷路器NS100N-STR22SE-100/3P-P-RC

NS-----施耐德（天津梅蘭日蘭）產品代號

100----框架電流等級，有100、160、250、400、630

STR22SE--脫扣器類型，電子脫扣，用于NS100、160、250

100/3P---額定電流100A，極數為3極

P------插入式（安裝方式），F(xiàn)--固定式，D--抽出式

FC-----板前接線，RC--板后接線

另外，后綴還可以有：

MX/MN--分勵/失壓線圈

OF/SD/SDE/SDV----多功能輔助開關

MCH----電動操作機構

ME/MB/MH----漏電保護模塊、電流表模塊、電流互感器模塊、延伸旋轉手柄

3、類似的圖紙標注還有很多，不一定是統一的作圖規定、規范，凡是與電氣產品有關的標注代號，基本上都參照廠家的產品樣本。

4、作圖方面，只有類似【管線規格、數量】、【管線敷設方式】、【設備、材料型號、容量】等才有比較一致的標注方式。

比如：ZR-BV-3*2.5 SC20WC----表示含義：

阻燃聚氯乙烯絕緣2.5平方毫米銅芯電線，3根穿20鋼管，墻內暗埋敷設。

5、通用標注含義，請參照《建筑電氣安裝工程手冊》（呂光大主編）第一冊，或參照設計手冊，或找電氣工程識圖方面的書。

補充：

A*B1LE-63C16/2-30mA

參照第一條

5.怎樣識讀建筑電氣工程圖

主要分為以下幾個方面：1、看標題欄及圖紙目錄：了解工程名稱項目內容、設計日期等。

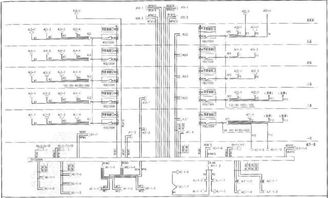

2、看總說明：了解工程總體概況（如供電電源的來源、電壓等級、線路敷設方式、設備安裝高度及安裝方式），以及設計依據、補充使用的非國標圖形符號、施工時注意事項等。3、看系統圖：各分項工程的圖紙中都包含有系統圖。

如變配電工程的供電系統圖、電力工程的電力系統圖、電氣照明工程的照明系統圖等。了解系統的基本組成、主要電氣設備、元件等連接關系及它們的規格、型號、參數等，掌握該系統的基本概況。

4、看電路圖和連接圖：了解各系統中用電設備的電氣控制原理，用來指導設備的安裝和控制系統的調試工作?？磮D時應依據功能關系從上至下或從左至右一個回路、一個回路地閱讀，若能熟悉電路中各電器的性能和特點，對讀懂圖紙將有很大的幫助。

在進行控制系統的配線和調校工作中，還可配合閱讀接線圖和端子圖進行。5、看平面布置圖：如變、配電所設備安裝的平面圖（剖面圖）、電力平面圖、照明平面圖、防雷、接地平面圖等。

都是用來表示設備安裝位置、線路敷設部位、敷設方法以及導線型號、規格、數量、管徑大小的，是安裝施工、編制工程預算的主要依據圖紙。6、看安裝大樣圖（詳圖）：安裝大樣圖是按照機械制圖方法繪制的用來詳細表示設備安裝方法的圖紙，也是用來指導施工和編制工程材料計劃的重要圖紙，安裝大樣圖多是采用全國通用電氣裝置標準圖集。

7、看設備材料表：設備材料表提供了該工程所使用的設備、材料的型號、規格和數量，是我們編制購置主要設備、材料計劃的重要依據之一。

6.怎樣識讀建筑電氣工程圖

主要分為以下幾個方面：

1、看標題欄及圖紙目錄：了解工程名稱項目內容、設計日期等。

2、看總說明：了解工程總體概況（如供電電源的來源、電壓等級、線路敷設方式、設備安裝高度及安裝方式），以及設計依據、補充使用的非國標圖形符號、施工時注意事項等。

3、看系統圖：各分項工程的圖紙中都包含有系統圖。如變配電工程的供電系統圖、電力工程的電力系統圖、電氣照明工程的照明系統圖等。了解系統的基本組成、主要電氣設備、元件等連接關系及它們的規格、型號、參數等，掌握該系統的基本概況。

4、看電路圖和連接圖：了解各系統中用電設備的電氣控制原理，用來指導設備的安裝和控制系統的調試工作。看圖時應依據功能關系從上至下或從左至右一個回路、一個回路地閱讀，若能熟悉電路中各電器的性能和特點，對讀懂圖紙將有很大的幫助。在進行控制系統的配線和調校工作中，還可配合閱讀接線圖和端子圖進行。

5、看平面布置圖：如變、配電所設備安裝的平面圖（剖面圖）、電力平面圖、照明平面圖、防雷、接地平面圖等。都是用來表示設備安裝位置、線路敷設部位、敷設方法以及導線型號、規格、數量、管徑大小的，是安裝施工、編制工程預算的主要依據圖紙。

6、看安裝大樣圖（詳圖）：安裝大樣圖是按照機械制圖方法繪制的用來詳細表示設備安裝方法的圖紙，也是用來指導施工和編制工程材料計劃的重要圖紙，安裝大樣圖多是采用全國通用電氣裝置標準圖集。

7、看設備材料表：設備材料表提供了該工程所使用的設備、材料的型號、規格和數量，是我們編制購置主要設備、材料計劃的重要依據之一。

7.怎么看懂建筑電氣工程圖

圖紙一般包括設計說明、圖例說明、系統圖、平面圖。

我看圖習慣都是先看下設計說明、大概瀏覽下圖例說明

然后看系統圖，把整個系統高明白了，再對著系統圖看平面圖。

系統圖里邊除了看系統的來龍去脈之外，還要留意線纜的大小和敷設方式；

施工的話主要還是看平面圖，平面圖上的圖標符號都搞明白了，完了就根據敷設方式從供電到配電，從干線到支線展開。

最后要留意的是，電氣圖都是在建筑圖的基礎上實現的，所以一定要核實電氣圖上的建筑部分無誤。
