ye3電機培訓(ye3,yx3,y系列電機的區別和特點)

1.ye3,yx3,y系列電機的區別和特點

1、Y、YX3和YE3都屬于第三代三相異步電動機 而YE3是在Y3的基礎上做了大量工藝及材質改進、升級，相對來說機身要大一些，但安裝尺寸基本一致，屬于節能電機。 目前國家推薦使用此類新型節能電機，并且暫時還享受節能補貼。

2、Y系列三相異步電動機是我國應用最廣泛的電機，從1986年開始研制，至今已經經過了Y、Y2、Y3、Ye2、Ye3、Yx3等一步步的提高階段設計，它們的性能、材料、絕緣防護等級等綜合方面都有了階段性的提高：Y、Y2、Y3、是普通三相異步電動機；

3、Yx3系列是高效率三相異步電動機；YE3系列是超高效率三相異步電動機；Y、Y2系列三相異步電動機即將被能效等級更高的YX3和YE3系列高效節能電機所取代，這也是電機行業的大的發展趨勢。

擴展資料

YE3是超高效節能電機，國家2級能效標準。買的話推薦安徽皖南電機，中國YE3電機生產廠家龍頭企業，每年都被評為能效之星。ye3系列超高效率電機的效率：符合GB18613-2012標準2級能效指標，效率平均值91.7%，該系列中，最低的78.9%，最高的96%。

YP2電機的意思寬頻調速電機，實現了電機在一定范圍內的變頻調速。與變頻調速電機相比，一般的YP2調速范圍要小，只有50-70Hz左右。標準的變頻電機，變頻范圍一般是5-100Hz。

參考資料來源：搜狗百科-YE3超高效率節能電機

搜狗百科-JB/T10686-2006YX3系列

搜狗百科-Y系列三相異步電動機

2.YX3電機和YE3電機的區別是什么

YX3電機和YE3電機的唯一區別就是他們的效率不同。

1、YX3和YE3都屬于第三代三相異步電動機 而YE3是在Y3的基礎上做了大量工藝及材質改進、升級，相對來說機身要大一些，但安裝尺寸基本一致，屬于節能電機。 目前國家推薦使用此類新型節能電機，并且暫時還享受節能補貼。

2、Y系列三相異步電動機是我國應用最廣泛的電機，從1986年開始研制，至今已經經過了Y、Y2、Y3、Ye2、Ye3、Yx3等一步步的提高階段設計，它們的性能、材料、絕緣防護等級等綜合方面都有了階段性的提高：Y、Y2、Y3、是普通三相異步電動機；

3、Yx3系列是高效率三相異步電動機；YE3系列是超高效率三相異步電動機；Y、Y2系列三相異步電動機即將被能效等級更高的YX3和YE3系列高效節能電機所取代，這也是電機行業的大的發展趨勢。

擴展資料：

Y系列電機用途應用

各種電動機中應用最廣的是交流異步電動機（又稱感應電動機）。Y系列三相異步電動機使用方便、運行可靠、價格低廉、結構牢固，但功率因數較低，調速也較困難。大容量低轉速的動力機常用同步電動機（見同步電機）。

同步電動機不但功率因數高，而且其轉速與負載大小無關，只決定于電網頻率。工作較穩定。在要求寬范圍調速的場合多用直流電動機。但它有換向器，結構復雜，價格昂貴，維護困難，不適于惡劣環境。20世紀70年代以后，交流電動機的調速技術漸趨成熟，設備價格日益降低，已開始得到應用。

電動機在規定工作制式（連續式、短時運行制、斷續周期運行制）下所能承擔而不至引起電機過熱的最大輸出機械功率稱為它的額定功率，使用時需注意銘牌上的規定。電動機運行時需注意使其負載的特性與電機的特性相匹配，避免出現飛車或停轉。電動機能提供的功率范圍很大，從毫瓦級到萬千瓦級。

電動機的使用和控制非常方便，具有自起動、加速、制動、反轉、掣住等能力，能滿足各種運行要求；電動機的工作效率較高，又沒有煙塵、氣味，不污染環境，噪聲也較小。

由于它的一系列優點，所以在工農業生產、交通運輸、國防、商業及家用電器、醫療電器設備等各方面廣泛應用。一般電動機調速時其輸出功率會隨轉速而變化。

參考資料：搜狗百科—YE3超高效率節能電機

搜狗百科—Y系列三相異步電動機

3.ye2高效電機和ye3高效電機的區別

YE3是超高效率電機，YE2是高效率電機，前者的電機性能比后者更優越。

1、YE2高效電機，即YX3普通高效電機。YX3高效電機是國內第一個以冷軋硅鋼為導磁材料的高效電機，是在Y3電機基礎上設計開發的，Y3電機是國內第一個以冷軋硅鋼為導磁材料設計的普通電機，是國家“以冷代熱”的產品。

YX3電機設計于2003年，2005年9月通過機械聯合會組織的鑒定。主要符合GB/T18613-2002版的2級能效標準--即節能評價值。也符合歐洲的EFF1的指標要求。后來的GB/T18613-2006版的節能評價值，也能達到。

它的檢測方法中對電機的雜散損耗，采用輸入功率的0.5%來計算，設計是也是據此來計算電磁數據。國內電機廠家在2008年前進行2級能效備案，和節能產品認證時，除了合資品牌，都是采用YX3電機。所以作為高效電機，YX3電機在國內廣為人知。

2、YE3超高效率電機采用了高導磁低損耗冷軋無取向硅鋼片，具有超高效，節能，低振動，低噪音，性能可靠，安裝維護方便等特點?？捎糜趬嚎s機，風機，水泵，破碎機等機械設備，及在石油，化工，醫藥，礦山及其它環境條件比較惡劣的場合作動力源使用。

YE3電機是國家主導推廣取代Y,Y2,Y3,YX3系列電機的最新型號，在目前國際能源越來越緊張的情況下，高效率電機成為市場寵兒，必將逐步取代老型號高耗能的Y系列電機。

擴展資料

高效電動機（high efficiency motor）

是指通用標準型電動機具有高效率（符合電機能效新標準（GB18613-2012）二級標準以上，國際IE3 IE4）的電動機。

高效電動機從設計、材料和工藝上采取措施，例如采用合理的定、轉子槽數、風扇參數和正弦繞組等措施，降低損耗，效率可提高2%~8%，平均提高4%。

2002年，中國電動機總?cè)萘考s400GW，其中近80%為中小型，年用電量660TW·h。中小型電動機平均效率87%，國際先進水平為92%.中國中小型電動機節電潛力約為12TW·h。

從節約能源、保護環境出發，高效率電動機是目前的國際發展趨勢，美國、加拿大、歐洲相繼頒布了有關法規。歐洲根據電動機的運行時間，制定的CEMEP標準將效率分為EFF1（最高）、EFF2、EFF3（最低）三個等級，從2003-2006年間分步實施。

最新出臺的IEC 60034-30標準將電機效率分為IE1（對應eff2）、IE2（對應eff1）、IE3、IE4（最高）四個等級。我國承諾從2012年7月1日起執行IE2及以上標準。

參考資料：百度百科-YE3超高效率節能電機

百度百科-高效電動機

4.電機的基礎知識

電機基礎知識

1.什么是直流電動機？它是如何工作的？

能夠把輸入的直流電變?yōu)闄C(jī)械能輸出的機械設備，叫做直流電動機。它是根據帶電導體在磁場中受力的作用原理而制成的。

當外接電源向直流電動機供電時，線圈的兩有效邊在磁場中受力的作用而運動。其運動方向由“左手定則”決定。由于線圈固定在軸上，因此，線圈繞軸作旋轉運動產生轉矩。直流電機的外加電源是直流電，經過電刷和換向片后，流到線圈上的電流在旋轉中是交變的，所以當線圈上下兩導線通過磁極時，其導線內的電流也因電刷接觸的換向片不同而改變；如果使線圈受力運動方向不變，只要對電路不斷供電，線圈就按一定方向旋轉起來。

2.直流電動機由哪些主要部件組成？

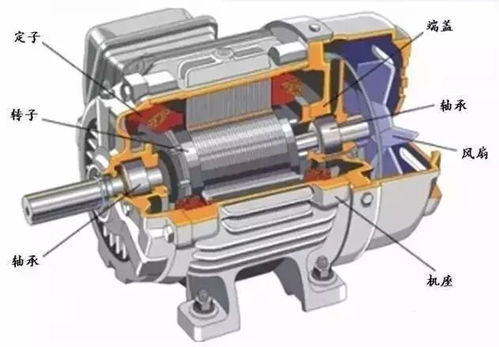

直流電動機的結構大致可分為轉子和定子兩個主要部分。

轉子：電機上可以轉動的部分叫轉子或叫電樞。它主要由電樞鐵心、電樞繞組、換向器（整流子）及軸承等組成。

定子：即產生磁場的靜止部分。它主要由主磁極、附加磁極、機座、端蓋及電刷裝置等組成。

3.直流電動機有幾種類型？各有何特點？

直流電動機按勵磁方式不同分為串勵電動機、并勵電動機、復勵電動機和他勵電動機。

串勵電動機：勵磁繞組與電樞繞組串聯。這種連接方式起動力矩大，抗過載能力強；缺點是不能在空載的情況下起動。

并勵電動機：勵磁繞組與電樞繞組并聯。這種連接方式的優點是轉速恒定，不隨負載的變化而改變。

復勵電動機：磁極上有兩繞組，其中一個繞組與電樞繞組并聯，另一個繞組與電樞繞組串聯，所以它具有串勵與并勵電動機兩種優點。

他勵電動機：由于需要兩個電源，一般不采用，只有在特殊情況下使用。

5.yvf2電機變頻電機和YE2電機有什么區

YX3高效電機是國內第一個以冷軋硅鋼為導磁材料的高效電機。

是在Y3電機基礎上設計開發的，Y3電機是國內第一個以冷軋硅鋼為導磁材料設計的普通電機，是國家“以冷代熱”的產品。YX3電機設計于2003年，2005年9月通過機械聯合會組織的鑒定。

主要性能指標符合GB/T18613-2002版的2級能效標準--即節能評價值。 也符合歐洲的EFF1的指標要求。

后來的GB/T18613-2006版的節能評價值，也能達到。它的檢測方法中對電機的雜散損耗，采用輸入功率的0。

5%來計算，設計是也是據此來計算電磁數據。國內電機廠家在2008年前進行2級能效備案，和節能產品認證時，除了合資品牌，都是采用YX3電機。

所以作為高效電機，YX3電機在國內廣為人知。 2008年，IEC和美國的NEMA 通過談判，將高效電機的指標和檢測方法做了統一，制定了新的能效指標和檢測方法。

最大的差別是高效電機的指標值即IE2值有所降低，但電機的檢測方法采用低不確定度檢測法，最大的區別是電機的雜散損耗采用了實測法。 這和YX3的設計有所區別，面臨著指標調整，國內也沒有對應IE3指標的電機。

由此，上海電氣科學研究所在2009年，組織電機行業內幾十家電機廠，聯合設計符合IE2,IE3指標的電機。IE2電機在YX3高效電機的基礎上，對部分設計進行調整，以符合IE2指標和檢測方法的要求，命名為YE2系列高效電機。

此系列設計于2011年通過機械工業聯合會組織的鑒定。符合IE3指標的電機，國內本來沒有可參照的樣本，只有NEMA超高效系列，少數廠家在做，于是在此基礎上進行開發出國內符合IE3要求的電機，命名為YE3系列超高效電機，此工作于2013年結束。

后來修訂的GB/T18613-2012版，把IE2的指標作為基本能效限定值即3級能效指標，IE3的指標作為節能評價值即2級能效指標。 那就意味著YX3系列電機稍作調整，能達到新的3級能效指標，而YE2本來就是根據IE2要求設計的高效電機。

在新的標準中，盡管YX3指標數值上比YE2電機稍高一點，但檢測方法不同，在很多規格上比YE2電機，性能也差不多，都屬于新3級能效。這兩個系列電機，在新的國家標準中，已不算高效電機了。

由于國內目前Y,Y2,Y3系列電機還沒淘汰，甚至還有更老的系列電機在用，大家說起來還說YX3,YE2是高效電機。

6.啟動電機,電機的相關基礎知識

什么是電動機及其分類有哪些？ 電動機也稱電機（俗稱馬達），在電路中用字母“M”（舊標準用“D”）表示。

它的主要作用是產生驅動力矩，作為用電器或小型機械的動力源。 本文介紹的電動機為家用電器或電子產品中使用的小功率電動機，即所謂的微電機。

（一）電動機的種類 電動機有多種類型。 1.按工作電源分類 根據電動機工作電源的不同，可分為直流電動機和交流電動機。

其中交流電動機還分為單相電動機和三相電動機。 2.按結構及工作原理分類 電動機按結構及工作原理可分為異步電動機和同步電動機。

同步電動機還可分為永磁同步電動機、磁阻同步電動機和磁滯同電動機。 異步電動機可分為感應電動機和交流換向器電動機。

感應電動機又分為三相異步電動機、單相異步電動機和罩極異步電動機。交流換向器電動機又分為單相串勵電動機、交直流兩用電動機和推斥電動機。

直流電動機按結構及工作原理可分為無刷直流電動機和有刷直流電動機。有刷直流電動機可分為永磁直流電動機和電磁直流電動機。

電磁直流電動機又分為串勵直流電動機、并勵直流電動機、他勵直流電動機和復勵直流電動機。永磁直流電動機又分為稀土永磁直流電動機、鐵氧體永磁直流電動機和鋁鎳鈷永磁直流電動機。

3.按起動與運行方式分類 電動機按起動與運行方式可分為電容起動式電動機、電容盍式電動機、電容起動運轉式電動機和分相式電動機。 4.按用途分類 電動機按用途可分為驅動用電動機和控制用電動機。

驅動用電動機又分為電動工具（包括鉆孔、拋光、磨光、開槽、切割、擴孔等工具）用電動機、家電（包括洗衣機、電風扇、電冰箱、空調器、錄音機、錄像機、影碟機、吸塵器、照相機、電吹風、電動剃須刀等）用電動機及其它通用小型機械設備（包括各種小型機床、小型機械、醫療器械、電子儀器等）用電動機。 控制用電動機又分為步進電動機和伺服電動機等。

5.按轉子的結構分類 電動機按轉子的結構可分為籠型感應電動機（舊標準稱為鼠籠型異步電動機）和繞線轉子感應電動機（舊標準稱為繞線型異步電動機）。 6.按運轉速度分類 電動機按運轉速度可分為高速電動機、低速電動機、恒速電動機、調速電動機。

低速電動機又分為齒輪減速電動機、電磁減速電動機、力矩電動機和爪極同步電動機等。 調速電動機除可分為有級恒速電動機、無級恒速電動機、有級變速電動機和無極變速電動機外，還可分為電磁調速電動機、直流調速電動機、PWM變頻調速電動機和開關磁阻調速電動機。

（二）直流電動機 直流電動機是依靠直流工作電壓運行的電動機，廣泛應用于收錄機、錄像機、影碟機、電動剃須刀、電吹風、電子表動玩具等。 1.電磁式直流電動機 電磁式直流電動機由定子磁極、轉子（電樞）、換向器（俗稱整流子）、電刷、機殼、軸承等構成， 電磁式直流電動機的定子磁極（主磁極）由鐵心和勵磁繞組構成。

根據其勵磁（舊標準稱為激磁）方式的不同又可分為串勵直流電動機、并勵直流電動機、他勵直流電動機和復勵直流電動機。因勵磁方式不同，定子磁極磁通（由定子磁極的勵磁線圈通電后產生）的規律也不同。

串勵直流電動機的勵磁繞組與轉子繞組之間通過電刷和換向器相串聯，勵磁電流與電樞電流成正比，定子的磁通量隨著勵磁電流的增大而增大，轉矩近似與電樞電流的平方成正比，轉速隨轉矩或電流的增加而迅速下降。其起動轉矩可達額定轉矩的5倍以上，短時間過載轉矩可達額定轉矩的4倍以上，轉速變化率較大，空載轉速甚高（一般不允許其在空載下運行）。

可通過用外用電阻器與串勵繞組串聯（或并聯）、或?qū)⒋畡?lì)繞組并聯換接來實現調速。 并勵直流電動機的勵磁繞組與轉子繞組相并聯，其勵磁電流較恒定，起動轉矩與電樞電流成正比，起動電流約為額定電流的2.5倍左右。

轉速則隨電流及轉矩的增大而略有下降，短時過載轉矩為額定轉矩的1.5倍。轉速變化率較小，為5%~15%。

可通過消弱磁場的恒功率來調速。 他勵直流電動機的勵磁繞組接到獨立的勵磁電源供電，其勵磁電流也較恒定，起動轉矩與電樞電流成正比。

轉速變化也為5%~15%?？梢酝ㄟ^(guò)消弱磁場恒功率來提高轉速或通過降低轉子繞組的電壓來使轉速降低。

復勵直流電動機的定子磁極上除有并勵繞組外，還裝有與轉子繞組串聯的串勵繞組（其匝數較少）。串聯繞組產生磁通的方向與主繞組的磁通方向相同，起動轉矩約為額定轉矩的4倍左右，短時間過載轉矩為額定轉矩的3.5倍左右。

轉速變化率為25%~30%（與串聯繞組有關）。轉速可通過消弱磁場強度來調整。

換向器的換向片使用銀銅、鎘銅等合金材料，用高強度塑料模壓成。 電刷與換向器滑動接觸，為轉子繞組提供電樞電流。

電磁式直流電動機的電刷一般采用金屬石墨電刷或電化石墨電刷。 轉子的鐵心采用硅鋼片疊壓而成，一般為12槽，內嵌12組電樞繞組，各繞組間串聯接后，再分別與12片換向片連接。

2.永磁式直流電動機 永磁式直流電動機也由定子磁極、轉子、電刷、外殼等組成， 定子磁極采用永磁體（永久磁鋼），有鐵氧體、鋁鎳鈷、釹鐵硼等材料。按其結構形式可分為圓筒型和瓦塊型等幾種。

錄放機中使。
