建筑電氣施工圖識圖(建筑電氣平面圖識圖詳解：如何看建筑電氣)
1.建筑電氣平面圖識圖詳解：如何看建筑電氣
電氣設計平面圖主要用來表示電源進戶裝置、照明配電箱、燈具、插座、開關等電氣設備的數量、型號規格、安裝位置、安裝高度，表示照明線路的敷設位置、敷設方式、敷設路徑、導線的型號規格等。
1、看建筑物概況
樓層、每層房間數目、墻體厚度、門窗位置、承重梁柱的平面結構。
2、看各支路用電器的種類、功率及布置
比如：圖中燈具標注的—般內容有，燈具數量；燈具類型；每盞燈的燈泡數；每個燈泡的功率及燈泡的安裝高度等。
3、看導線的根數和走向
各條線路導線的根數和走向，是電氣平面圖主要表現的內容。比較好的閱讀方法是： 首先了解各用電器的控制接線方式，然后再按配線回路情況將建筑物分成若干單元，按“電源一導線一照明及其它電氣設備”的順序?qū)⒒芈愤B通。
4、看電氣設備的安裝位置
由定位軸線和圖上標注的有關尺寸可直接確定用電設備、線路管線的安裝位置，并可計算管線長度。

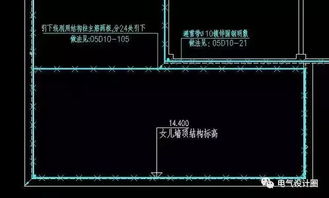

5、防雷平面圖識讀方法
防雷平面圖是指導具體防雷接地施工的圖紙。通過閱讀，可以了解工程的防雷接地裝置所采用設備和材料的型號、規格、安裝敷設方法、各裝置之間的聯接方式等情況，在閱讀的同時還應結合相關的數據手冊、工藝標準以及施工規范，從而對該建筑物的防雷接地系統有一個全面的了解和掌握。
2.電氣施工圖如何識圖
原發布者：小小酥淡淡笑
安裝工程造價員培訓-建筑電氣施工圖的識讀與工程量計算主講：羊老師建筑電氣施工圖的識讀、基礎知識：1.常用電線：⑴裸導線：一般為架空線路的主體，輸送電能。①裸單線：TY銅質圓單線LY鋁質圓單線②裸絞線：TJ銅絞線LJ鋁絞線LGJ鋼芯鋁絞線⑵絕緣電線B—電線標稱截面（mm2）絕緣材料（V為聚氯乙烯塑料絕緣，X為橡膠絕緣）導體材料（L為鋁芯，銅芯省略）表示布線用的電線導線的性能（ZR：表示阻燃，NH表示耐火）BV：銅芯塑料絕緣線BX：銅芯橡膠絕緣線BLV：鋁芯塑料絕緣線BVV：銅芯塑料絕緣護套線BLVV：鋁芯塑料絕緣護套線例：BV—2.5BVV—4ZRBLV—25NHBX—102.電纜：多芯導線在電路中起著輸送和分配電能的作用電纜的組成：線芯、絕緣層、保護層電纜按用途可分為：⑴電力電纜：用來輸送和分配大功率電能a、聚氯乙烯絕緣聚氯乙烯護套電力電纜VVVLV例：VV22-4*120+1*50表示4根截面為120mm2和1根截面為50mm2的銅芯聚氯乙烯絕緣，鋼帶鎧裝聚氯乙烯護套五芯電力電纜。b、交聯聚乙烯絕緣聚氯乙烯護套電力電纜YJVYJLV例：YJV22-4*120表示4根截面為120mm2的銅芯交聯聚乙烯絕緣，鋼帶鎧裝聚氯乙烯護套四芯電力電纜。⑵控制電纜：用于傳輸控制電流常用控制電纜：KVVKVLV⑶通信電纜：用于傳輸信號和數據①電話電纜：HYYHYV②同軸射頻電纜：STV-75-4電纜按絕緣層可分為：油浸紙絕
3.怎樣識讀建筑電氣工程圖
主要分為以下幾個方面：
1、看標題欄及圖紙目錄：了解工程名稱項目內容、設計日期等。
2、看總說明：了解工程總體概況（如供電電源的來源、電壓等級、線路敷設方式、設備安裝高度及安裝方式），以及設計依據、補充使用的非國標圖形符號、施工時注意事項等。
3、看系統圖：各分項工程的圖紙中都包含有系統圖。如變配電工程的供電系統圖、電力工程的電力系統圖、電氣照明工程的照明系統圖等。了解系統的基本組成、主要電氣設備、元件等連接關系及它們的規格、型號、參數等，掌握該系統的基本概況。
4、看電路圖和連接圖：了解各系統中用電設備的電氣控制原理，用來指導設備的安裝和控制系統的調試工作。看圖時應依據功能關系從上至下或從左至右一個回路、一個回路地閱讀，若能熟悉電路中各電器的性能和特點，對讀懂圖紙將有很大的幫助。在進行控制系統的配線和調校工作中，還可配合閱讀接線圖和端子圖進行。
5、看平面布置圖：如變、配電所設備安裝的平面圖（剖面圖）、電力平面圖、照明平面圖、防雷、接地平面圖等。都是用來表示設備安裝位置、線路敷設部位、敷設方法以及導線型號、規格、數量、管徑大小的，是安裝施工、編制工程預算的主要依據圖紙。
6、看安裝大樣圖（詳圖）：安裝大樣圖是按照機械制圖方法繪制的用來詳細表示設備安裝方法的圖紙，也是用來指導施工和編制工程材料計劃的重要圖紙，安裝大樣圖多是采用全國通用電氣裝置標準圖集。
7、看設備材料表：設備材料表提供了該工程所使用的設備、材料的型號、規格和數量，是我們編制購置主要設備、材料計劃的重要依據之一。
4.電氣施工圖怎么看,電氣施工圖看圖識圖要點
首先打開圖紙，找到圖紙目錄。圖紙目錄上可以找到想要的圖紙在什么位置，出圖的日期及圖幅大小。
該圖紙設計右下角圖框，如果是藍圖就算是裝訂起來的，也會把這一塊露在外面，以便別人查找。圖框上會標明工程名稱，項目名稱，圖紙名稱，圖號，出圖比例等信息。
在圖紙的設計說明中能了解到很多信息，只有認真讀才能保證把圖紙看的通。
為了方便識別，把設計說明分成幾個部分來看。第一部分，設計依據部分。這里可以了解到工程的概況，比如建筑面積、高度等。一些設計規范標準等。
在設計說明中可以了解施工范圍、負荷等級及配電電源、該工程用的電纜電線型號，電線管型號及穿管規則、照明的一些信息，LPD及照度等。后面的照明方式，防雷及接地等可以根據設計、施工規范施工，常用的規范要在腦中熟記，不太常用的要知道哪本規范里面有，大致在什么位置可以找到。
5.怎樣識讀建筑電氣工程圖
主要分為以下幾個方面：1、看標題欄及圖紙目錄：了解工程名稱項目內容、設計日期等。
2、看總說明：了解工程總體概況（如供電電源的來源、電壓等級、線路敷設方式、設備安裝高度及安裝方式），以及設計依據、補充使用的非國標圖形符號、施工時注意事項等。3、看系統圖：各分項工程的圖紙中都包含有系統圖。
如變配電工程的供電系統圖、電力工程的電力系統圖、電氣照明工程的照明系統圖等。了解系統的基本組成、主要電氣設備、元件等連接關系及它們的規格、型號、參數等，掌握該系統的基本概況。
4、看電路圖和連接圖：了解各系統中用電設備的電氣控制原理，用來指導設備的安裝和控制系統的調試工作。看圖時應依據功能關系從上至下或從左至右一個回路、一個回路地閱讀，若能熟悉電路中各電器的性能和特點，對讀懂圖紙將有很大的幫助。
在進行控制系統的配線和調校工作中，還可配合閱讀接線圖和端子圖進行。5、看平面布置圖：如變、配電所設備安裝的平面圖（剖面圖）、電力平面圖、照明平面圖、防雷、接地平面圖等。
都是用來表示設備安裝位置、線路敷設部位、敷設方法以及導線型號、規格、數量、管徑大小的，是安裝施工、編制工程預算的主要依據圖紙。6、看安裝大樣圖（詳圖）：安裝大樣圖是按照機械制圖方法繪制的用來詳細表示設備安裝方法的圖紙，也是用來指導施工和編制工程材料計劃的重要圖紙，安裝大樣圖多是采用全國通用電氣裝置標準圖集。
7、看設備材料表：設備材料表提供了該工程所使用的設備、材料的型號、規格和數量，是我們編制購置主要設備、材料計劃的重要依據之一。
6.電氣施工圖如何識圖
一、熟悉擬建工程的功能 圖紙到手后，首先了解本工程的功能是什么，是車間還是辦公樓？是商場還是宿舍？了解功能之后，再聯想一些基本尺寸和裝修，例如廁所地面一般會貼地磚、作塊料墻裙，廁所、陽臺樓地面標高一般會低幾厘米；車間的尺寸一定滿足生產的需要，特別是滿足設備安裝的需要等等。
最后識讀建筑說明，熟悉工程裝修情況。 二、熟悉、審查工程平面尺寸 建筑工程施工平面圖一般有三道尺寸，第一道尺寸是細部尺寸，第二道尺寸是軸線間尺寸，第三道尺寸是總尺寸。
檢查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意邊軸線是否是墻中心線，廣東省制圖習慣是邊軸線為外墻外邊線。識讀工程平面圖尺寸，先識建施平面圖，再識本層結施平面圖，最后識水電空調安裝、設備工藝、第二次裝修施工圖，檢查它們是否一致。
熟悉本層平面尺寸后，審查是否滿足使用要求，例如檢查房間平面布置是否方便使用、采光通風是否良好等。識讀下一層平面圖尺寸時，檢查與上一層有無不一致的地方。
三、熟悉、審查工程立面尺寸 建筑工程建施圖一般有正立面圖、剖立面圖、樓梯剖面圖，這些圖有工程立面尺寸信息；建施平面圖、結施平面圖上，一般也標有本層標高；梁表中，一般有梁表面標高；基礎大樣圖、其它細部大樣圖，一般也有標高注明。通過這些施工圖，可掌握工程的立面尺寸。
正立面圖一般有三道尺寸，第一道是窗臺、門窗的高度等細部尺寸，第二道是層高尺寸，并標注有標高，第三道是總高度。審查方法與審查平面各道尺寸一樣，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸。
檢查立面圖各樓層的標高是否與建施平面圖相同，再檢查建施的標高是否與結施標高相符。建施圖各樓層標高與結施圖相應樓層的標高應不完全相同，因建施圖的樓地面標高是工程完工后的標高，而結施圖中樓地面標高僅結構面標高，不包括裝修面的高度，同一樓層建施圖的標高應比結施圖的標高高幾厘米。
這一點需特別注意，因有些施工圖，把建施圖標高標在了相應的結施圖上，如果不留意，施工中會出錯。 熟悉立面圖后，主要檢查門窗頂標高是否與其上一層的梁底標高相一致；檢查樓梯踏步的水平尺寸和標高是否有錯，檢查梯梁下豎向凈空尺寸是否大于2.1米，是否出現碰頭現象；當中間層出現露臺時，檢查露臺標高是否比室內低；檢查廁所、浴室樓地面是否低幾厘米，若不是，檢查有無防溢水措施；最后與水電空調安裝、設備工藝、第二次裝修施工圖相結合，檢查建筑高度是否滿足功能需要。
四、檢查施工圖中容易出錯的地方有無出錯 熟悉建筑工程尺寸后，再檢查施工圖中容易出錯的地方有無出錯，主要檢查內容如下： 1、檢查女兒墻砼壓頂?shù)钠孪蚴欠癯瘍?nèi)。 2、檢查磚墻下有梁否。
3、結構平面中的梁，在梁表中是否全標出了配筋情況。 4、檢查主梁的高度有無低于次梁高度的情況。
5、梁、板、柱在跨度相同、相近時，有無配筋相差較大的地方，若有，需驗算。 6、當梁與剪力墻同一直線布置時，檢查有無梁的寬度超過墻的厚度。
7、當梁分別支承在剪力墻和柱邊時，檢查梁中心線是否與軸線平行或重合，檢查梁寬有無突出墻或柱外，若有，應提交設計處理。' 8、檢查梁的受力鋼筋最小間距是否滿足施工驗收規范要求，當工程上采用帶肋的螺紋鋼筋時，由于工人在鋼筋加工中，用無肋面進行彎曲，所以鋼筋直徑取值應為原鋼筋直徑加上約21mm肋厚。
9、檢查室內出露 10、當設計要求與施工驗收規范有無不同。如柱表中常說明：柱筋每側少于4根可在同一截面搭接。
但施工驗收規范要求，同一截面鋼筋搭接面積不得超過50%。 Gs GR5 j w 11、檢查結構說明與結構平面、大樣、梁柱表中內容以及與建施說明有無存在相矛盾之處。
12、單獨基礎系雙向受力，沿短邊方向的受力鋼筋一般置于長邊受力鋼筋的上面，檢查施工圖的基礎大樣圖中鋼筋是否畫錯。 五、審查原施工圖有無可改進的地方 主要從有利于該工程的施工、有利于保證建筑質量、有利于工程美觀三個方面對原施工圖提出改進意見。
1、從有利于工程施工的角度提出改進施工圖意見 ①結構平面上會出現連續框架梁相鄰跨度較大的情況，當中間支座負彎矩筋分開錨固時，會造成梁柱接頭處鋼筋太密，搗砼困難，可向設計人員建議：負筋能連通的盡量連通。 ②當支座負筋為通長時，就造成了跨度小梁寬較小的梁面鋼筋太密，無法搗砼，可建議在保證梁負筋的前提下，盡量保持各跨梁寬一致，只對梁高進行調整，以便于面筋連通和澆搗砼。
③當結構造型復雜，某一部位結構施工難以一次完成時，向設計提出：砼施工縫如何留置。 ④露臺面標高降低后，若露臺中間有梁，且此梁與室內相通時，梁受力筋在降低處是彎折還是分開錨固，請設計處理。
2、從有利于建筑工程質量方面，提出修改施工圖意見。 ①當設計天花抹灰與墻面抹灰相同為1:1:6混合砂漿時，可建議將天花抹灰改為1:1:4混合砂漿，以增加粘結力。
② 當施工圖上對電梯井坑、衛生間沉池，消防水池未注明防水施工要求時，可建議在坑外壁、沉池水池內壁增。
7.怎么看懂建筑電氣工程圖
圖紙一般包括設計說明、圖例說明、系統圖、平面圖。
我看圖習慣都是先看下設計說明、大概瀏覽下圖例說明
然后看系統圖，把整個系統高明白了，再對著系統圖看平面圖。
系統圖里邊除了看系統的來龍去脈之外，還要留意線纜的大小和敷設方式；
施工的話主要還是看平面圖，平面圖上的圖標符號都搞明白了，完了就根據敷設方式從供電到配電，從干線到支線展開。
最后要留意的是，電氣圖都是在建筑圖的基礎上實現的，所以一定要核實電氣圖上的建筑部分無誤。
8.怎么讀建筑電氣施工圖
電氣施工圖閱讀方法 電氣圖紙識讀，首先必須熟悉電氣圖例符號，弄清圖例、符號所代表的內容，常用的電氣工程圖例及文字符號可參見國家頒布的《電氣圖形符號標準》。
針對一套電氣施工圖，一般應先按以下順序閱讀，然后再對某部分內容進行重點識讀。 1、看標題欄及圖紙目錄 了解工程名稱、項目內容、設計日期及圖紙內容、數量等。
2、看設計說明 了解工程概況、設計依據等，了解圖紙中未能表達清楚的各有關事項。 3、看設備材料表 了解工程中所使用的設備、材料的型號、規格和數量。
4、看系統圖 了解系統基本組成，主要電氣設備、元件之間的連接關系以及它們的規格、型號、參數等，掌握該系統的組成概況。 5、看平面布置圖 如照明平面圖、防雷接地平面圖等。
了解電氣設備的規格、型號、數量及線路的起始點、敷設部位、敷設方式和導線根數等。平面圖的閱讀可按照以下順序進行：電源進線—總配電箱—干線—支線—分配電箱—電氣設備。
絕對標高：我國把青島的黃海平均海平面定為絕對標高的零點。 相對標高：以室內首層主要地面高度為零作為標高起點，寫作“±0.000”。
6、看控制原理圖 了解系統中電氣設備的電氣自動控制原理，以指導設備安裝調試工作。 7、看安裝接線圖 了解電氣設備的布置與接線。
8、看安裝大樣圖 了解電氣設備的具體安裝方法、安裝部件的具體尺寸等。
9.怎樣看建筑電氣施工圖
在房屋建筑中，電氣設備的安裝是不可缺少的。
工業和民用建筑中的電氣照明。電熱設備、動力設備的線路都需繪成施工圖。
它分為外線工程和內線工程；還有專門電氣工程如配電所工程。 第一節 電氣施工圖的一般概念 一、房屋建筑常用的電氣設施 （1）照明設備：主要指白熾燈、日光燈、高壓水銀燈等，用于夜間采光照明的。
為這些照明附帶的設施是電門（開關）、插銷、電表、線路等裝置。一般燈位的高度，安裝方法圖紙上均有說明。
電門（開關）一般規定是，搬把開關離地面為140cm，拉線開關離頂棚20cm。插銷中的地插銷一般離地面30cm，上插銷一般離地180cm。
此外有的規定中提出照明設備還需有接地或接零的保護裝置。 （2）電熱設備：系指電爐（包括工廠大型電熱爐），電烘箱，電熨斗等大小設備。
大的電熱設備由于用電量大，線路要單獨設置，尤其應與照明線分開。 （3）動力設備：系指由電帶動的機械設備，如機器上的電動機，高層建筑的電梯供水的水泵等。
這些設備用電量大，并采用三相四線供電，設備外殼要有接地、接零裝置。 （4）弱電設備：一般電話、廣播設備均屬于弱電設備。
如學校、辦公樓這些裝置較多，它們單獨設配電系統，如專用配線箱、插銷座、線路等，和照明線路分開，并有明顯的區別標志。 （5）防雷設施：高大建筑均設有防雷裝置。
如水塔、煙囪、高層建筑等在頂上部裝有避雷針或避雷網，在建筑物四周地下還有接地裝置埋人地下。 二、電氣施工圖的內容 電氣圖也象土建圖一樣，需要正確、齊全、簡明地把電氣安裝內容表達出來。
一般由以下幾方面的圖紙組成： 1.目錄 一般與土建施工圖同用一張目錄表，表上注明電氣圖的名稱、內容、編號順序如電1、電2等。 2.電氣設計說明 電氣設計說明都放在電氣施工圖之前，說明設計要求。
如說明：第132頁（1）電源來路，內外線路，強弱電及電氣負荷等級：（2）建筑構造要求，結構形式，（3）施工注意事項及要求；（4）線路材料及敷設方式（明、暗線）；（5）各種接地方式及接地電阻；（6）需檢驗的隱蔽工程和電器材料等。 3.電器規格做法表 主要是說明該建筑工程的全部用料及規格做法。
形式如表81。 4.電氣外線總平面圖 大多采用單獨繪制，有的為節省圖紙就在建筑總平面圖上標志出電線走向，電桿位置就不單繪電氣總平面圖。
如在舊有的建筑群中，原有電氣外線均已具備，一般只在電氣平面圖上建筑物外界標出引入線位置，不必單獨繪制外線總平面圖。 5.電氣系統圖 主要是標志強電系統和弱電系統連接的示意圖，從而了解建筑物內的配電情況。
圖上標志出配電系統導線型號、截面、采用管徑以及設備容量等。 6.電氣施工平面圖 包括動力、照明、弱電、防雷等各類電氣平面布置圖。
圖上表明電源引入線位置，安裝高度，電源方向；配電盤、接線盒位置；線路敷設方式、根數，各種設備的平面位置，電器容量、規格，安裝方式和高度；開關位置等。
