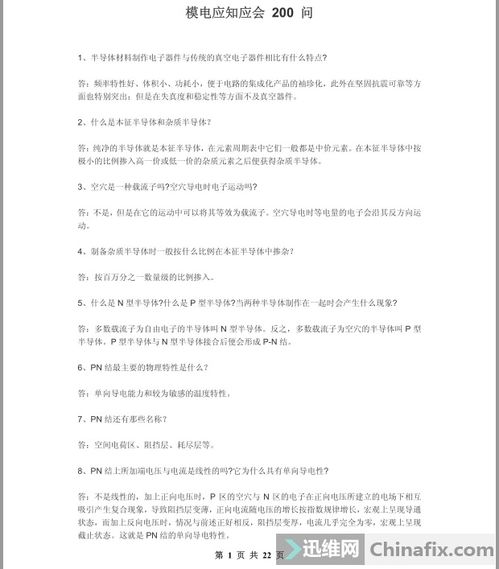

模電經典200問(模擬電路)

1.模擬電路基礎知識

原發布者：zhanghefangha

第1章電路的基礎知識1.1電路和電路模型1.2電路中的主要物理量1.3電路的基本元件1.4基爾霍夫定律1.5基爾霍夫定律1.6簡單電阻電路的分析方法第1章電路的基礎知識本章要求：本章要求：1.理解電壓與電流參考方向的意義；1.理解電壓與電流參考方向的意義；理解電壓與電流參考方向的意義2.理解電路的基本定律并能正確應用；理解電路的基本定律并能正確應用；3.了解電路的有載工作、開路與短路狀態，了解電路的有載工作、開路與短路狀態，理解電功率和額定值的意義；理解電功率和額定值的意義；4.會計算電路中各點的電位。會計算電路中各點的電位。1.1電路和電路模型電路是電流的通路，電路是電流的通路，是為了某種需要由電工設備或電路元件按一定方式組合而成?；螂娐吩匆欢ǚ绞浇M合而成。1.電路的作用（1）實現電能的傳輸、分配與轉換實現電能的傳輸、發電機升壓變壓器輸電線降壓變壓器電燈電動機電爐。（2）實現信號的傳遞與處理（2）實現信號的傳遞與處理話筒揚聲器放大器2.電路的組成部分電路的組成部分電源：電源提供電能的裝置升壓變壓器輸電線負載：負載取用電能的裝置電燈電動機電爐。發電機降壓變壓器中間環節：傳遞、中間環節：傳遞、分配和控制電能的作用2.電路的組成部分2.電路的電路的組成部分信號源：信號源提供信息信號處理：信號處理：放大、調諧、放大、調諧、檢波等話

2.模擬電路基礎知識是什么?

模電就是處理模擬電子信號的東西（連續變化的電子信號，就像溫度的連續變化一樣），其實說全面點，模電包括“低頻電子”和“高頻電子”，普通電子專業的模電教材是低頻的，而高頻有專門的教材。

初學者先學低頻吧。

這個知識就太多了，因?yàn)樾盘?hào)是很復雜的，用到的東西當然多了。

其實放大就是模電里很核心的一塊內容的，不要單純地去理解“放大”，要按照用途來理解，比如阻抗變換等等。. 其實對于初學者，能把二極管、三極管的原理與電路弄清楚就OK了，再適當?shù)亟佑|下電容和電感，把它們的典型電路和原理弄清楚了，模電就學成了。

3.求數電模電的一些實用知識 面試用!

百度一下 模擬電路 1、基爾霍夫定理的內容是什么？（仕蘭微電子） 2、平板電容公式（C=εS/4πkd）。

（未知） 3、最基本的如三極管曲線特性。（未知） 4、描述反饋電路的概念，列舉他們的應用。

（仕蘭微電子） 5、負反饋種類（電壓并聯反饋，電流串聯反饋，電壓串聯反饋和電流并聯反饋）；負反饋饋 的優點（降低放大器的增益靈敏度，改變輸入電阻和輸出電阻，改善放大器的線性和非線性失真，有效地?cái)U(kuò)展放大器的通頻帶，自動調節作用）（未知） 6、放大電路的頻率補償?shù)哪康氖鞘裁?，有哪些方法？（仕蘭微電子） 7、頻率響應，如：怎么才算是穩定的，如何改變頻響曲線的幾個方法。（未知） 8、給出一個查分運放，如何相位補償，并畫補償后的波特圖。

（凹凸） 9、基本放大電路種類（電壓放大器，電流放大器，互導放大器和互阻放大器），優缺 點，特別是廣泛采用差分結構的原因。（未知） 10、給出一差分電路，告訴其輸出電壓Y+和Y-，求共模分量和差模分量。

（未知） 11、畫差放的兩個輸入管。（凹凸） 12、畫出由運放構成加法、減法、微分、積分運算的電路原理圖。

并畫出一個晶體管級的運放電路。（仕蘭微電子） 13、用運算放大器組成一個10倍的放大器。

（未知） 14、給出一個簡單電路，讓你分析輸出電壓的特性（就是個積分電路），并求輸出端某點的 rise/fall時間。（Infineon筆試試題） 15、電阻R和電容C串聯，輸入電壓為R和C之間的電壓，輸出電壓分別為C上電壓和R上電 壓，要求繪制這兩種電路輸入電壓的頻譜，判斷這兩種電路何為高通濾波器，何為低通濾 波器。

當RC<16、有源濾波器和無源濾波器的原理及區別？（新太硬件） 17、有一時域信號S=V0sin(2pif0t)+V1cos(2pif1t)+V2sin(2pif3t+90)，當其通過低通、帶通、高通濾波器后的信號表示方式。（未知） 18、選擇電阻時要考慮什么？（東信筆試題） 19、在CMOS電路中，要有一個單管作為開關管精確傳遞模擬低電平，這個單管你會用P管還是N管，為什么？（仕蘭微電子） 20、給出多個mos管組成的電路求5個點的電壓。

（Infineon筆試試題） 21、電壓源、電流源是集成電路中經常用到的模塊，請畫出你知道的線路結構，簡單描述其優缺點。（仕蘭微電子） 22、畫電流偏置的產生電路，并解釋。

（凹凸） 23、史密斯特電路，求回差電壓。（華為面試題） 24、晶體振蕩器，好像是給出振蕩頻率讓你求周期（應該是單片機的，12分之一周期。

.） （華為面試題） 25、LC正弦波振蕩器有哪幾種三點式振蕩電路，分別畫出其原理圖。（仕蘭微電子） 26、VCO是什么，什么參數（壓控振蕩器？） （華為面試題） 27、鎖相環有哪幾部分組成？（仕蘭微電子） 28、鎖相環電路組成，振蕩器（比如用D觸發器如何搭）。

（未知） 29、求鎖相環的輸出頻率，給了一個鎖相環的結構圖。（未知） 30、如果公司做高頻電子的，可能還要RF知識，調頻，鑒頻鑒相之類，不一一列舉。

（未知） 31、一電源和一段傳輸線相連（長度為L，傳輸時間為T），畫出終端處波形，考慮傳輸線無損耗。給出電源電壓波形圖，要求繪制終端波形圖。

（未知） 32、微波電路的匹配電阻。（未知） 33、DAC和ADC的實現各有哪些方法？（仕蘭微電子） 34、A/D電路組成、工作原理。

（未知） 35、實際工作所需要的一些技術知識（面試容易問到）。如電路的低功耗，穩定，高速如何 做到，調運放，布版圖注意的地方等等，一般會針對簡歷上你所寫做過的東西具體問，肯定會問得很細（所以別把什么都寫上，精通之類的詞也別用太多了），這個東西各個人就不一樣了，不好說什么了。

（未知） _______________________________________________________________________ 數字電路 1、同步電路和異步電路的區別是什么？（仕蘭微電子） 2、什么是同步邏輯和異步邏輯？（漢王筆試） 同步邏輯是時鐘之間有固定的因果關系。異步邏輯是各時鐘之間沒有固定的因果關系。

3、什么是。

4.模電的學習需要哪些電路的知識?

模電這東西比較難懂，幾個重要的模型（二極管、BJT、JFET等）要會、最重要的是要懂反饋的知識.

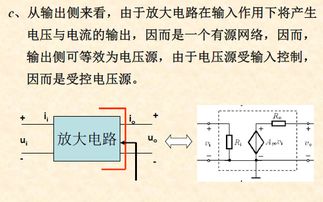

1，電路原理用到的被控電壓源/被控電流源在三極管等效電路里面有體現；

2，交流電中用到的頻率相量法以及拉普拉斯變換對理解模電高中低頻有幫助；

3，電路由金屬導線和電氣、電子部件組成的導電回路，稱為電路。在電路輸入端加上電源使輸入端產生電勢差，電路即可工作。有些直觀上可以看到一些現象，如電壓表或電流表偏轉、燈泡發光等；有些可能需要測量儀器知道是否在正常工作。按照流過的電流性質，一般分為兩種。直流電通過的電路稱為“直流電路”，交流電通過的電路稱為“交流電路”。

5.模電,模擬電子技術基礎

第一章 半導體二極管一.半導體的基礎知識1.半導體---導電能力介于導體和絕緣體之間的物質（如硅Si、鍺Ge）。

2.特性---光敏、熱敏和摻雜特性。3.本征半導體----純凈的具有單晶體結構的半導體。

4. 兩種載流子 ----帶有正、負電荷的可移動的空穴和電子統稱為載流子。5.雜質半導體----在本征半導體中摻入微量雜質形成的半導體。

體現的是半導體的摻雜特性。 *P型半導體： 在本征半導體中摻入微量的三價元素（多子是空穴，少子是電子）。

*N型半導體： 在本征半導體中摻入微量的五價元素（多子是電子，少子是空穴）。6. 雜質半導體的特性 *載流子的濃度---多子濃度決定于雜質濃度，少子濃度與溫度有關。

*體電阻---通常把雜質半導體自身的電阻稱為體電阻。 *轉型---通過改變摻雜濃度，一種雜質半導體可以改型為另外一種雜質半導體。

7. PN結 * PN結的接觸電位差---硅材料約為0.6~0.8V，鍺材料約為0.2~0.3V。 * PN結的單向?qū)щ娦?--正偏導通，反偏截止。

8. PN結的伏安特性二. 半導體二極管 *單向?qū)щ娦?-----正向?qū)?，反向截止?*二極管伏安特性----同PN結。

*正向?qū)▔航?-----硅管0.6~0.7V，鍺管0.2~0.3V。 *死區電壓------硅管0.5V，鍺管0.1V。

3.分析方法------將二極管斷開，分析二極管兩端電位的高低： 若 V陽 >V陰（ 正偏 ），二極管導通（短路）； 若 V陽 <V陰（ 反偏 ），二極管截止（開路）。1）圖解分析法該式與伏安特性曲線的交點叫靜態工作點Q。

2） 等效電路法? 直流等效電路法*總的解題手段----將二極管斷開，分析二極管兩端電位的高低： 若 V陽 >V陰（ 正偏 ），二極管導通（短路）； 若 V陽 <V陰（ 反偏 ），二極管截止（開路）。*三種模型? 微變等效電路法三. 穩壓二極管及其穩壓電路*穩壓二極管的特性---正常工作時處在PN結的反向擊穿區，所以穩壓二極管在電路中要反向連接。

第二章 三極管及其基本放大電路1.類型---分為NPN和PNP兩種。2.特點---基區很薄，且摻雜濃度最低；發射區摻雜濃度很高，與基區接觸 面積較??；集電區摻雜濃度較高，與基區接觸面積較大。

二. 三極管的工作原理1. 三極管的三種基本組態。
