機械基礎制圖識圖(機械制圖的基本知識)
1.機械制圖的基本知識
請參考：
先要弄懂畫法幾何中的點線面體等的通常性質，通用方法.相貫線. 機械制圖 組合體的視圖和尺寸，機件形狀的常用表達方法， 軸測圖，機械圖概述，緊固件 齒輪 彈簧 和焊接件等的畫法，零件圖，裝配圖，立體表面展開。
另外：
首先，要多注意觀察，觀察各種模型和機械零件，熟悉它們在不同視角下的樣子，然后把它們畫成草圖。 想我當年，不可能為了畫個水庫就跑到水庫上看看，只能先從基本幾何形體和模型入手。第二點，對于制圖的一些理論和概念要搞懂，比如三視圖是怎么形成的？一旦把這些理解了，就會(huì )輕松很多。 第三，注意練習，循序漸進，一般課本上都會(huì )講制圖步驟，先按著他的來，比著課本上的圖畫，先把課本上的圖搞懂。隨著練習理解制圖的理論和概念，總結制圖技巧。有的理論實在理解不了，可嘗試著用高中的立體幾何論證一下。 第四，經常看圖紙，你那里沒有圖書館嗎？沒有的話就上外面的公共圖書館去借。沒有機械制圖就看建筑制圖，它們的理論都是相通的。你要嘗試讓圖紙上的東西在你的頭腦里形成模型，而且是3D的。 第五，你將來一定會(huì )學計算機制圖的，也可以結合電腦幫助你理解。 學習制圖能夠達到別人畫的圖你能看懂，你畫的圖別人理解不錯就行了。 我看你老強調有答案的習題，其實這方面的材料是很少的。我當年學制圖的時候，我把我們學校的圖書館都翻過來了，只一本不倫不類的建筑制圖的練習冊，水利制圖的練習根本就沒有，后來我還得找建筑系的借了一些書；雖然練習冊很少，但是圖紙倒是很多。 你可以看圖紙啊。你們那總會(huì )有機械的、零件的圖紙吧。 你先把圖紙看懂了，再比著葫蘆畫瓢。 一定要遵守制圖步驟。
2.機械制圖重要知識點有哪些?
圖面是技術的語言，而且是世界共通的。
學好制圖的秘訣就是要有耐心。
而制圖的原則不外乎是：正確、清楚、美觀、迅速。
制圖的基礎 →投影、展開、立體圖、CAD系統的利用。
制造圖 →圖面制作與管理。線、尺寸標注方法、表面、配合、幾何公差的格式。
機械標準組件之選用→草圖之繪制、螺紋軸與軸聯結器、齒輪、彈簧等機械組件。
各種圖面 →配置、安裝圖、配管、油壓、空氣壓回路圖。
簡單機械、器具的設計→機械、器具之描繪與制圖、簡單的機械設計。
循序漸進祝你學習愉快
3.機械制圖相關的知識有哪些?
一、了解機械制圖的地位和任務 機械制圖是機械類設計人員必須掌握的專業知識中一門實踐性較強的技術基礎知識，圖示方法的掌握、制圖標準的應用、繪圖技能的提高、制圖和讀圖能力的培養以及空間想象能力的增強，都是通過制圖習題和作業要求來實現的。
多做練習是學好機械制圖的關鍵，因此要積極獨立多做各種練習。不斷提高機械制圖的投影能力、表達能力、繪圖能力、讀圖能力和計算機繪制能力。
二、學好機械制圖的要求和目的 1.加深鞏固基本內容； 2.通過練習和實踐完成繪圖基本技能的訓練。 3.用正確的方法完成練習，鞏固和提高所學的知識，在日常學習中抽查自己掌握知識的情況； 4.通過大量正確的練習實踐來提高繪圖技能，養成良好的習慣，有意識地進行基礎素質訓練。
三、重點內容及其基本要求 第一、制圖的基本知識和技能 1.基本要求：通過實訓掌握國家標準關于機械制圖的基本規定（圖幅、比例、字體、圖線、尺寸標注）、能正確使用繪圖工具和儀器、掌握常用的幾何作圖方法與平面圖形畫法，會(huì )分析和標注平面圖形的尺寸。做到作圖準確、圖線分明、字體工整、符合國標。
2.內容： 1）圖線練習： 在A(yíng)3圖紙上抄畫線型圖。 2）尺寸標注、字體練習、幾何作圖練習。
3）幾何作圖大作業：A3圖紙上畫平面圖形 第二、投影的基本知識： 1.基本要求：通過實訓了解投影的基本知識和分類，掌握幾何元素投影的基本特征和三視圖的投影規律以及三視圖的畫法。培養繪圖讀圖能力，具備初步的空間概念。
2.內容： 1）由軸測圖繪三視圖線練習。 2）根據已知條件完成物體的三視圖練習。
3）根據三視圖做模型。（課外完成） 4）根據物體的二視圖補畫第三視圖。
第三、點、直線、平面的投影 1.基本要求：通過實訓掌握點的投影規律、直線的投影的概念及各種位置直線的投影特性 會(huì )用直角三角形法求線段實長，理解二直線平行、相交、交叉、垂直的一般作圖問題、掌握一般位置平面的投影特性、掌握特殊位置平面的投影特性、平面上點和線的一般作圖問題。進一步培養空間概念。
2.內容： 1）點的投影練習。 2）直線的投影練習。
3）平面的投影練習。 第四、軸測圖 1.基本要求：通過實訓能根據零件的視圖正確繪制正等測圖和斜二側圖。
以提高學習者對制圖的興趣，建立較完整的空間概念和一定的空間表達能力。 2.內容： 1）根據立體的二視圖畫出其正等測圖。
2）根據立體的二視圖畫出其斜二測圖。 第五、立體表面的交線 1.基本要求：通過實訓培養學習者能運用積聚法和輔助面法求截交線、相貫線，能判斷特殊位置平面截斷三棱柱、四棱錐時的截交線的形狀和兩立體相交相貫線的形狀，具備對較復雜的相交類立體的空間想象能力和綜合判斷能力。
2.內容： 1）平面立體截交線的畫法。 2）回轉體的截交線畫法。
3）相貫線的畫法。 4）特殊相貫線與相貫線的簡化的畫法。
第六、組合體 1.基本要求：通過實訓培養學習者具有熟練運用形體分析法和線面分析法畫和讀組合體三視圖的能力，具備綜合讀圖能力。 2.內容： 1）根據組合體的軸測圖畫三視圖及根據給定條件進行構形設計。
2）組合體尺寸標注。
3）組合體大作業：A3圖紙畫立體的三視圖。
4）根據立體的二視圖補畫第三視圖。 5）補畫視圖中所缺日漏線。
第七、機件的表達方法 1.基本要求：培養學習者具備靈活合理地確定機件表達方案的綜合能力，能正確、完整、清晰、合理地標注機件的尺寸。 2.內容： 1）視圖實訓。
2）全剖視圖實訓。 3）半剖視圖與局部剖視圖實訓。
4）階梯剖視與旋轉剖視圖實訓。 5）斷面圖實訓。
6）局部放大圖與簡化畫法。 7）剖視圖大作業。
用A3圖紙根據已知條件選擇適當的表達方法表達機件，并標注尺寸。 8）習題練習：讀圖訓練。
第八、標準件和常用件 1.基本要求：通過實訓培養學習者具備查閱手冊的能力，熟悉常用件和標準件的結構和規定畫法，為零件圖和裝配圖的學習做好準備。 2.內容： 1）螺紋的畫法與標注練習。
2）鍵連接、銷連接和齒輪。 3）直齒圓柱齒輪嚙合、滾動軸承、彈簧實訓。
第九、零件的制造和裝配要求 1. 基本要求：通過實訓達到了解零件的制造和裝配的工藝要求，初步具備一個工程技術人員的基本素質。 2. 內容： 1）零件上常用的工藝結構。
2）尺寸公差與配合。 3）形位公差與表面粗糙度。
第十、零件圖 1.基本要求：培養學習者具備讀零件圖和畫零件圖的能力，提高確定零件的正確表達方案的綜合能力，增強零件測繪的動手能力。 2.內容： 1）零件圖大作業，根據給定的立體圖畫零件圖。
2）讀零件圖。 第十一、裝配圖 1.基本要求：通過實訓具備拆卸部件、部件測繪的能力，具備讀裝配圖和由零件圖拼畫裝配圖的能力。
2. 內容： 1） 由裝配示意圖和零件圖畫裝配圖。 2） 讀裝配圖。
第十二、表面展開圖 1.基本知識：通過實訓了解立體表面展開圖和建筑工程、電氣電子工程圖的初步知識。 2.基本內容： 1）平面體與柱面展開。
2）圓錐面的展開。 四、制圖設備及工具 繪圖板、丁字尺、繪圖紙、草稿紙、三角尺、圓規、鉛筆、橡皮、游標卡尺 （100mm）、鋼尺、螺旋測微器、內卡、外卡、裝拆工具、模型等。
4.機械制圖基本常識
關鍵是三視圖：主視圖、俯視圖、側視圖
1、主視圖：從最能體現物體的主要形體特征的一面所看到的形狀和線條。
2、俯視圖：從主視圖上方俯視的一面所看到的形狀和線條。
3、側視圖：從主視圖側面的所看到的形狀和線條。
其次是：實線、虛線、點劃線等
1、實線：物體表面能看到的形狀所表現的線條。
2、虛線：物體表面不能看到的對面和內部形狀所表現的線條。
3、點劃線：表示對稱物體的中心的線條。

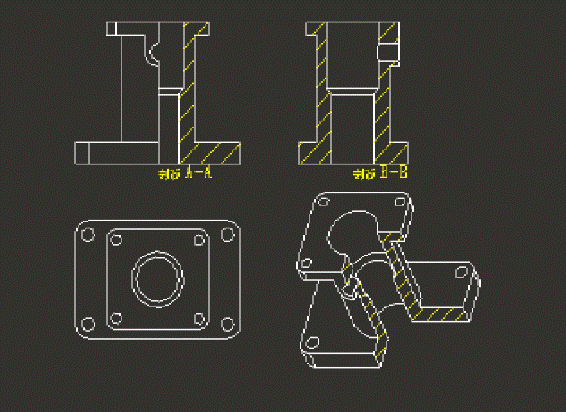

此外還有剖面圖（全剖、半剖、旋轉剖）：在三視圖不容易表現物體內部形狀的情況下，采取類似醫學“CT"切面的形式的移出視圖，實體的金屬切面用斜線填充。
找書看一看，臨陣磨槍不快也光，別怕，40分的試題估計也就是基本知識。
5.請問機械制圖的基礎知識有哪些
1.先了解圖紙規范，也就是圖紙的各種型號大小，標題欄，字號，各種線型（點畫線、虛線、實線）等
2.了解三視圖的畫法，能看懂三視圖

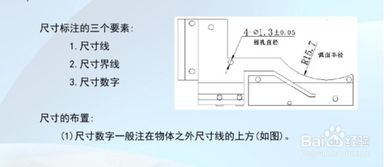

3.了解國家的制圖規范，尺寸標注，焊縫標注，工藝標注
4.學習公差與配合知識，知道怎么查公差配合表
5.學會(huì )查機械設計手冊，怎么選擇標準件等
6.進行實踐，實地測繪，先手工制圖，接著學會(huì )用CAD制圖。
以上簡要的介紹了一下，具體內容，可到書店買一本《機械制圖》來學習，然后輔助實踐，學習CAD制圖，能畫圖，看的懂圖才算是學會(huì )。關鍵是要規范，符合國家規范！
