防雷接地測試(如何測試防雷地線)

1.如何測試防雷地線

接地電阻測試方法

一、接地電阻測試要求：

a. 交流工作接地，接地電阻不應大于4ω；

b. 安全工作接地，接地電阻不應大于4ω；

c. 直流工作接地，接地電阻應按計算機系統具體要求確定；

d. 防雷保護地的接地電阻不應大于10ω；

e. 對于屏蔽系統如果采用聯合接地時，接地電阻不應大于1ω。

二、接地電阻測試儀

zc-8型接地電阻測試儀適用于測量各種電力系統，電氣設備，避雷針等接地裝置的電阻值。亦可測量低電阻導體的電阻值和土壤電阻率。

三、本儀表工作由手搖發電機、電流互感器、滑線電阻及檢流計等組成，全部機構裝在塑料殼內，外有皮殼便于攜帶。附件有輔助探棒導線等，裝于附件袋內。其工作原理采用基準電壓比較式。

四、使用前檢查測試儀是否完整，測試儀包括如下器件。

1、zc-8型接地電阻測試儀一臺

2、輔助接地棒二根

3、導線5m、20m、40m各一根

五、使用與操作

1、測量接地電阻值時接線方式的規定

儀表上的e端鈕接5m導線，p端鈕接20m線，c端鈕接40m線，導線的另一端分別接被測物接地極eˊ，電位探棒pˊ和電流探棒cˊ，且eˊ、pˊ、cˊ應保持直線，其間距為20m

1.1測量大于等于1ω接地電阻時將儀表上2個e端鈕連結在一起。

2.防雷如何測試

防雷檢測測試流程 可分為前期準備、現場檢測、分析處理、評價回訪4個階段

一、前期準備階段

1.接受檢測任務，了解被檢單位的情況。這是一件必要的前期準備工作，是制定檢測方案、簽訂協議、檢測實施等后續工作的鋪墊，至少應了解其大概情況，如具體地址、規模、性質、土壤類型、檢測場所環境等。

2.制定檢測方案。方案要盡量定得細一些。

3.簽訂檢測協議或合同，也可以是委托書形式。

4.配備人員。根據被檢單位的性質、行業特點，配備具有相應專業特長的檢測技術人員。

5.掌握相關知識。了解和掌握與被檢單位有關的專業知識及相關的規范、規定，包括國家標準規范、行業規范、地方標準以及有關的安全程序、操作規程等?？梢酝ㄟ^(guò)上網查詢、查閱有關的書籍、資料或請教業內專家。

6.準備儀器。不同的設備、設施所需的檢測設備也不同，根據檢測對象，準備并檢查檢測主、備用儀器設備，保證其合格有效并能正常使用。

二、現場檢測階段

1.到達受檢單位，主動向被檢單位（或稱服務對象）出示有關證件。

2.查閱本次檢測對象（或稱受檢單體）的防雷工程技術資料和圖紙，了解并記錄受檢單體的重要性、使用性質和發生雷電事故的可能后果，確定其防雷類別、防雷區劃分和應檢測項目。

3.巡視受檢單體及周邊環境，根據所使用儀器的測試原理和要求，合理布置接地電阻測試儀輔助樁位并連線，再次檢查儀器設備，記錄接地電阻測試儀型號名稱及檢測輔助樁位。（僅在進行接地電阻檢測時才需要此步驟）

4.進行現場檢測并記錄數據。根據確定的檢測項目，按先檢測外部防雷裝置，后檢測內部防雷裝置的順序，由檢測人員對建（構）筑物、設施的防雷裝置的觀感質量進行巡視檢查，并對相關技術參數進行測量，同時進行接地電阻或過渡電阻測試點取樣并繪制測點平面示意圖，對測點進行標注和編號后進行接地電阻、過渡電阻等測量，測量結果———讀數經復核無誤后按要求記入相應的原始記錄表。

3.如何做防雷接地試驗

測量接地電阻哦。

10KV的接地電阻應該要求在4歐以下。

通常用來測量電極接地電阻的方法有下列兩種：

1、三點法

其測量布置如圖7。輔Ⅰ、輔Ⅱ?yàn)闇y(cè)量用的兩輔助極棒。

圖7

圖中：Rx—被測電極E的接地電阻，

P1,P2—輔助電極Ⅰ、Ⅱ的接地電阻。

以歐表測得三個極棒間的三組電阻值R1,R2 ,R3。并列出下列聯立方程式：

(24)

解公式（24）得：

(25)

三點法具有設備簡單的特點，它適合于對測量精度要求不高的場合。這是由于輔助電極的接地電阻一般數值都較大，由公式（25）可看出測量中的少量誤差，將直接影響到測量結果，而當Rx的數值較小時，測量誤差將更為顯著。

4.防雷測試怎樣操作

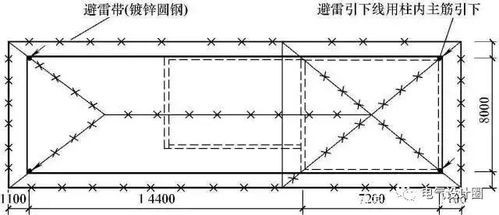

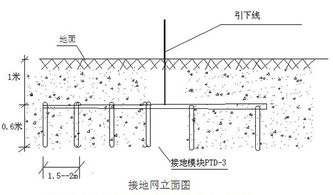

防雷的接地電阻值是要求每年都要進行檢測的，發現電阻值有改變就要重新修補的，一般的防雷的接地體和引上線都是在地下和建筑物的墻體內敷設完成的，所以我們?cè)谕饷媸菬o(wú)法接觸到防雷引線的，所以為了方便檢測我們就在引上線的某處進行可靠的連接一根金屬體把它引到我們比較方便的地方一般在建筑物墻體距地面1.8米處予留測試合，以方便我們?nèi)蘸髾z測電阻值.

防雷測試有測防雷器的（浪涌保護器）阻抗和壓敏電阻片的電壓，這需要專業的器械；通常只測防雷器接地電阻，一般感應雷防雷接地為4歐姆，直擊雷防雷接地為10歐姆。接地電阻的測試一般都是用接地電阻表來測試的。
