電路的教案(電路)

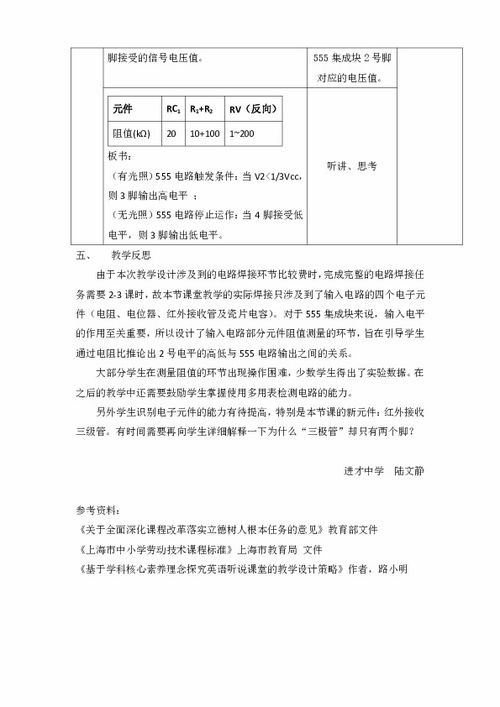

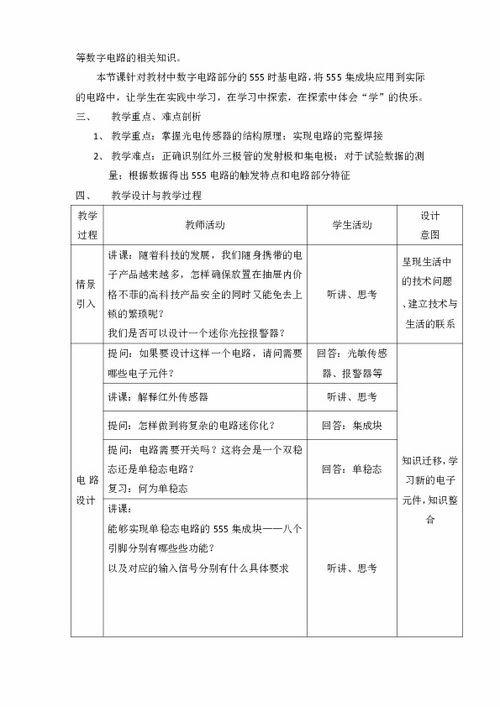

1.電路基礎知識
電路基礎知識的應用 ──電路工作狀態分析 河南省平頂山市衛東區田選學校 范俊奇 電路的基礎知識包括，電路的組成，電路的狀態，電路的連接關系等，是我們分析電路工作狀態的基礎。
只有能看懂電路，會正確判斷電路的連接方式，才能進一步對電路進行分析和計算。 一、電路分析的基礎知識 1.電路的組成 一個正確的電路應該有下列基本組成部分組成。
電源、用電器、開關和導線。電源起著把其他形式的能量轉化為電能并提供電能的作用；導線起著連接電路元件和把電能輸送給用電器的作用；開關控制電能的輸送（電流的通斷）；用電器將電能轉化為其他形式的能量。
如果一個電路缺少了這四個基本組成部分中的一部分，這個電路就不能工作或錯誤或存在危險（短路）。 2.電路的三種狀態 （1）通路：接通的電路。
特征：電路中有電流而且用電器正常工作。（2）開路：斷開的電路。
特征：電路中無電流，用電器不能工作。（3）短路：定義：電源兩端或用電器兩端直接用導線連接起來（電流不經過用電器）。
特征：電源短路，電路中有很大的電流，可能燒壞電源或燒壞導線的絕緣皮，很容易引起火災。并聯電路中，一旦一個支路發生短路，整個電路就短路了。
開路和通路是電路的常見狀態，比如，電燈的亮和滅。而短路是錯誤的危險狀態，是絕對應該避免的。
3.串聯電路中的局部短路 在串聯電路中，由于某種原因或?qū)嶋H需要，使電路中的某個用電器發生短路，而其它用電器仍然工作的電路。如圖所示電路中，當開關S閉合時，L1發生短路，L2仍有電流通過，可以發光。
4.電路的連接方式 電路的串聯和并聯是初中階段必須掌握的電學知識，是進行電路分析和計算的基礎。 （1）電路連接方式的比較。
串 聯 并 聯 定 義 把元件首尾相連逐個順次連接起來的電路 把元件首首尾尾并列的連接起來的電路 結構特征 電路中只有一條電流路徑，沒有分支。 電路中有分支（有分開的點和會合的點），電流路徑至少有兩條， 工作特征 各用電器相互影響，一處段開所有用電器都停止工作。
各支路中的用電器獨立工作，互不影響。 開 關 作 用 控制整個電路 干路中的開關控制整個電路。
支路中的開關控制該支路。 電路圖 實 例 裝飾小彩燈、開關和用電器 家庭中各用電器、各盞路燈 （2）判斷電路串聯、并聯的常用方法。
基于初中階段的學習要求，僅介紹以下常用的判斷方法，在實踐中可選擇適合自己的方法熟練掌握。 ①定義法：將用電器接線柱編號，電流流入端為“首”，電流流出端為“尾”。
觀察各用電器，若“首→尾→首→尾”連接為串聯；若“首→首”、“尾→尾”相連，為并聯。 ②結構特征分析法：在有電路圖或?qū)嵨镞B接圖的情況下，識別電路時，可沿著電流方向分析：電源正極→各用電器→電源負極。
若途中無節點（分叉點），電流沿著一條路徑前進不分流，該電路中用電器是串聯關系；若電路有節點，電流在某一處分開，在另一處又合在一起，這些用電器就是并聯關系。 ③工作特征分析法：去掉任意一個用電器，若另一個用電器也不工作，則這兩個用電器串聯；若另一個用電器不受影響仍然工作，則這兩個用電器為并聯。
在看不到電路圖或電路實物圖情況下（如路燈、家庭電路），可根據用電器的工作特征判斷連接情況。 二、應用舉例 1.(09濟寧)如圖1所示電路中，當開關S1、S2均閉合后，說法正確的是（ ） A.L1、L2都能發光 B.L1、L2都不能發光 C.Ll能發光，L2不能發光 D.Ll不能發光，L2能發光 分析：當S1斷開，S2閉合時，L1、L2是并聯連接關系；當S1閉合時，L1發生短路。
因?yàn)槭遣⒙?lián)電路，一處發生短路，整個電路就處于短路狀態，所以，L1、L2都不能發光，B正確。 2.(09蘭州)如圖2所示，當開關S閉合時，兩只小燈泡能同時發光的正確電路是（ ） 分析：在四個電路中，在A電路中，兩盞電燈串聯，開關S與一盞電燈并聯，當開關閉合時，與開關并聯的電燈就發生局部短路，所以，開關閉合后，只有一盞燈亮。
B電路中，是開關串聯在電路中的串聯電路，開關閉合后，電路是通路，所以，兩盞串聯的電燈都會發光，B正確。C電路中，沒有電源，是一個電路基本組成部分都不完全的錯誤的電路。
D電路中，兩盞燈并聯，S閉合時，兩燈都會發光，但一盞燈沒有開關控制，它是不符合電路基本連接要求的。 3.(09成都)如圖所示是一把既能吹冷風，又能吹熱風的電吹風的簡化電路，圖中A是吹風機，B是電熱絲。
將插頭插入插座，若只閉合開關S1，電吹風吹出的是____風；若將開關S1、S2都閉合，電吹風吹出的是____風。（填“熱”或“冷”） 分析：該裝置中，吹風機和發熱絲是并聯連接關系，S1是干路開關，它一閉合，吹風機就開始工作，吹出冷風；只有當S1、S2同時閉合時，電熱絲才能和吹風機同時工作，吹出熱風。
所以，答案是：冷、熱。 進一步分析：既然吹風機和發熱絲是并聯連接關系，為什么不給它們各安裝一個開關分別控制呢？因?yàn)?，電熱絲是不能單獨工作的。
若單獨工作，產生的熱量不能及時散發出去，吹風機的內部溫度會很高，會燒壞吹風機的外殼，甚至帶來危險。所以，這樣設計，就可以避免電熱絲的單獨工作，使電吹風機既可以吹。
2.電路基礎知識
網孔電流法，對于一個閉環來講，繞這個環一圈電壓和為零，就有I1R1+I2R2+。。。=0
結點電流法，對于一個結點來講，有流入的電流就有流出的電流，即電流矢量和為零。
就有I1+I2+。。。。=0 回答者： coolday186 | 五級 | 2011-3-23 22:08
你說的是基爾霍定律吧？基爾霍夫定律分基爾霍夫電壓定律（KCL）和基爾霍夫電流定律（KVL）兩個，用他求電路中支路的電流的時候，要利用網孔結合KCL定律列電壓方程，再利用結點結合KVL列電流方程，組成方程組求解
一個網孔就是一個回路，任瞬時在這個回路中先人為的規定一個繞行方向，回路中所有元件的端電壓代數和為零（電壓方向與繞行方向相同取正，反之取負），一個節點嘛，一般是指三叉及三叉以上的線路交點，任瞬時流入這個交點的電和流出這個交點的電流代數和為零，如是你規點流入電流為正，那么流出的就為負，節點也可以是一部分電路（假想用一個球面包住這部分電路成為一個節點） 回答者： sf133510 | 二級 | 2011-3-23 22:23
以假想網孔電流作變量列寫和網孔個數相同的KVL方程， 聯立求解求出網孔電流，進而通過網孔電流與支路電流的關系再求出支路電流，或者期望再求出其它電路變量，這就是網孔電流法。對于含有理想電流源，在不能將其轉移成某個網孔電流時，可采取設其兩端電壓，來增加變量，進而增加方程。對于含有受控源的電路，其分析方法和步驟與只含獨立源電路的分析完全相同，只是要將受控變量用待求的網孔電流變量表示作為輔助方程。此法優點：同一電路所需方程數目較支路電流法少，列寫方程的規律易于掌握。缺點是不直觀，有的網孔電流不能用電流表測試。
以獨立節點的電位作為變量依KCL（連同歐姆定律）列寫節點電位方程，求解出節點電位，進而求得各支路電流或欲求的其它電路變量，這就是節點電位法。此法優點是所需方程個數少于支路電流法，特別是節點少而支路多的電路用此法尤顯方便，列寫方程的規律易于掌握。 缺點是對于一般給出的電阻參數、電壓源形式的電路求解方程工作量較大。
3.怎么樣可以學會電路基礎課
這個問題問我，你算是找對人了，其實，每個人都會問有這樣的問題，我認為首先要對這類專業要愛好，目標要明確，自己心理上不要產生一種恐懼感，其次要加強課堂演示實驗教學。演示實驗是電子線路教學手段多元化的一個層面，演示可以把電子線路中一些難以看到的物理現象直觀地表露出來，達到教學過程的快速、透明、高效。如基本放大器飽和、截止失真的演示，功率放大器交越失真的演示，調幅波調幅度的演示，整流濾波電流的演示等，這些演示都具有直觀性、易操作性，從使用效果來看，既節省了課堂教學時間，又提高了教學效果。
第三課堂教學突出實用性。電子線路內容很多，對每章的基本概念，基本原理一定要聽懂聽透。對很多應用電路，則要想辦法找出它的物理模型，即在家用電器、計算機、通訊等方面找到其應用之處，力求把它們?nèi)谌胝n堂教學中，如聽通頻帶，以VCD機為例，講低音頻，高音頻放大量不夠會出現什么現象；講調頻時，以收音機為例，講調頻臺為什么比調幅臺好聽；講存儲器時，以計算機為例，講內存容量大小對計算機的影響；講幅度相位失真時，以電視為例，講相位變化對圖象的影響，這些現象，學生已親身感受到，當老師用理論來解釋它們時，我們聽起來特別振奮，且聽得懂記得牢，從另一個層面加深了對基本原理的理解。
總之，在“電子技術基礎”課程教學中，本著提高素質，加強創新這一主觀意識，我們進行了不懈的探索與改革，取得了較好的教學效果。通過教學改革，使學生把理論與實踐，書本知識與實際操作最大限度地結合起來，培養了他們運用、駕馭知識的能力，調動了學生學習積極性，提高了他們分析問題解決問題能力，使素質教育邁上了一個新臺階，當然改革需要進一步深化，我們?nèi)栽谂μ剿鳌?/p>
4.思考《簡單電路》這份主題單元教案與傳統的教案有哪些相似和不同之
學友觀點1：《簡單電路》主題單元教案與我們平常寫的教案有很大不同。
教案設計的知識以科學課程為主，同時綜合了信息技術和社會實踐，對學生多重智能的開發是大有裨益的。主題教案與普通教案相比，相似之處在于都詳細描述了學習目標、學習內容、學習活動和教學評價。
不同之處在于：（1）主題單元匯集了緊密聯系的有共性的多個教學內容，內容涉及多門學科；（2）一般的，主題單元教案中會按照課程安排將教學內容劃分成多個專題，每個專題再進一步細化，分別有專題的目標、內容、活動和評價；（3）主題單元教案的問題引導是分層次的，主題單元問題是關于全部教學內容的高層次問題，專題問題則是涉及具體學習內容的問題。學友觀點2：《簡單電路》主題單元教案的設計結構很完整詳盡，基本的設計要素多很切合教學內容及學生的實際情況：教學目標主要是掌握連接簡單電路的基本方法以及并聯和串聯電路的特點，相對于傳統的教學，對于每一項都提出具體的情感、認知和態度各具體維度的說明；涉及內容主要包括電路的連接，導體與絕緣體和電從哪里來三部分，并且在相應的教學內容中具體地闡明所要學習的項目，利于學生和教師更好地開展教學；教學活動基本上以實踐實驗的形式開展，提供相關的實驗器材和相關的支持環境，相對于以前的單純地設計一些教學實驗來說，更能夠促進學生的主動參與性；教學評價上很具體清晰，相對與以前的定性反饋，具備可量化的評價要素的評價方案，更利于學生尋找自身的不足，鞏固所學知識。
5.如何培養學生分析動態電路的能力
如何培養學生分析動態電路的能力
“電路和電路圖”一課的教學，是學習電學的基礎，是掌握電學知識的關鍵。搞好這個課題的教學，不僅為以后的學習輔平了道路，又為提高學生學習興趣、培養觀察實驗?zāi)芰Γ憻拕?dòng)手能力、培養分析問題和解決問題的能力奠定了基礎。筆者體會到教學中如何創造條件引導學生把教材上的知識，轉化為學生的真知，其施教關鍵在于使學生開竊。本人嘗試如下：
一、初講時嚴格要求，培養初步能力：
課堂45分鐘，要運用多種教學手段，使學生明確電路的基本知識，知道電路組成的四大部件：電源、用電器、開關、導線。知道缺少任何一部分，電路都不會處于正常的工作狀態，并明確各元件在電路中的作用；知道電路三種狀態：通路、開路、短路，及短路引起的危害；記住常用電路元件規定符號，拿出實物請學生辯認元件，畫出規定符號，再按教材p52圖4-16甲連接一簡單的電路，教師示范畫出電路圖。變換元件位置，請幾個學生在黑板上，其余學生在本子上共同練習畫圖，教師巡視、指導、糾正錯誤。最后小結畫電路圖應注意的問題：元件位置要安排適當，分布要均勻，元件不要畫在拐角處；整個電路圖最好呈長方形，有棱有角，導線橫平豎直；導線與元件間及拐角處不要留空隙等。嚴格要求學生掌握好畫簡單電路圖的方法，培養初步動手能力。
二、后續擴展不間斷：
電路和電路圖的教學，僅靠一節課遠遠不夠，那樣只能觸及皮毛，不能轉化學生的真知，需靠后續課程的知識講解不斷加深、擴展，方能逐步完善。在講第六課、第七課串聯電路和并聯電路及實驗時，既要教好各課應掌握的知識點，又要注意應用上節知識，繼續鞏固完善電路和電路圖知識，除畫好串、并聯電路圖外，還要求學生按電流路徑，把元件連接起來，據電流路徑識圖、畫圖，據圖連實物，據實物畫電路圖。突破讀、認、畫圖難點。之后，可適當加一節習題課，加深明確以下各點：
1.得到持續電流的條件：
①必須有電源。
②電路必須是通路。
2.串聯和并聯電路的特點及電路圖的規范畫法，如圖1。
圖中開關作用是接通或斷開電路，一般總是與被控電路串聯；連線中開關總是斷開；并聯電路中干路開關控制所有支路的電燈。
三、接觸實際、聯系生活，設置物理情景，激發學習興趣。
1.習題課上還應指出實際中常見（或接觸到的）電路圖，復雜多變。如要辨清圖2電路中l(wèi)1和l2的串、并聯關系，可將元件編號，對流入流出點注上字母，重新排布改畫成易看易懂的規范圖形，即用等效研究思路，畫出等效電路圖3。
2.教師設疑，啟發思維，按圖4的等效電路圖5連接電路，讓學生觀察兩燈均發光現象；再將開關s2并聯在l2兩端。請學生討論將s1、s2都閉合，將會如何？再演示二開關閉合。觀察，學生驚詫不已，“為什么”油然而生，問聲不斷，激起學生的直接情趣，這時要不失時機地轉向間接情趣，即引起認識事物內部規律的情趣，使興趣不斷深化?？梢砸运黝惐确ㄖv旁路電流，指明l2用電器被短路，無電流流過，所以燈不亮，使學生心服口服，知識更上一層。還可趁熱打鐵，強化電流短路問題及其引起的危害。再做如下練習進行鞏固，使學生逐漸開竊，效果甚佳。
練習：如圖6,s為轉柄開關。當s接1時，電燈______亮，當s接2時，電燈______亮，電燈l1、l2是______聯；當接3時，電燈______亮，電燈l2l3是______聯。
四、用于實際，提高學生能力：
教材p57“想想議議”是將所學知識初步運用于實際的一個具體問題。布置學生考慮后，引導學生為學校的前后門設計一個同樣要求的電路，既現實又有趣，進行模擬后，學生倍感親切、實際。之后，再討論下題，使學生能力進一步提高。
題目：給你一個電源，一個電鍵和二只燈泡，試畫出只用一個電鍵控制二燈的電路，而且電路必須是并聯的。如按你設計的電路去連接，至少用幾根導線？
請學生在黑板畫出設計電路后，教師幫助學生糾正“電路圖上有一條直線段，就對應數一根導線”的認識是錯誤的。強調“至少”二字后，以不同彩色粉筆代表每根導線，教會學生從電路圖上數導線根數的方法，使學生掌握知識再次深化。
實踐證明，每講一個知識點后，仍需注意在后續課程中不斷應用、加深、擴展、完善。教師的施教之功，貴在引導，妙在開竅。
6.物理電學知識

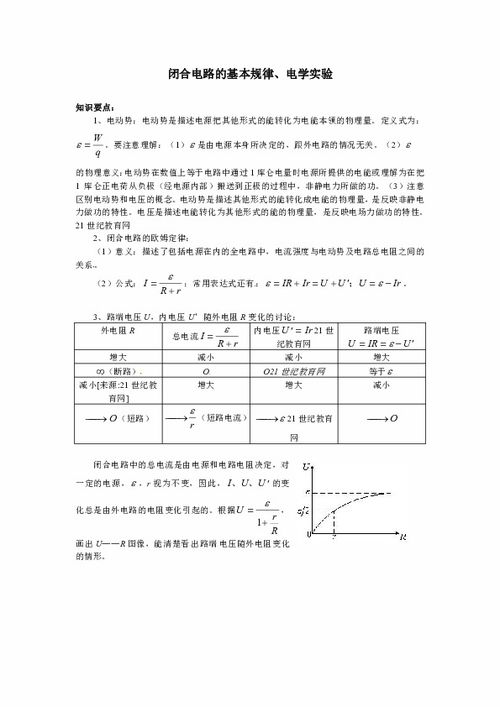

物理電學知識總結 一， 電路 電流的形成：電荷的定向移動形成電流.（任何電荷的定向移動都會形成電流）. 電流的方向：從電源正極流向負極. 電源：能提供持續電流（或電壓）的裝置. 電源是把其他形式的能轉化為電能.如干電池是把化學能轉化為電能.發電機則由機械能轉化為電能. 有持續電流的條件：必須有電源和電路閉合. 導體：容易導電的物體叫導體.如：金屬，人體，大地，鹽水溶液等. 絕緣體：不容易導電的物體叫絕緣體.如：玻璃，陶瓷，塑料，油，純水等. 電路組成：由電源，導線，開關和用電器組成. 路有三種狀態：（1）通路：接通的電路叫通路；（2）開路：斷開的電路叫開路；（3）短路：直接把導線接在電源兩極上的電路叫短路. 電路圖：用符號表示電路連接的圖叫電路圖. 串聯：把元件逐個順序連接起來，叫串聯.（任意處斷開，電流都會消失） 并聯：把元件并列地連接起來，叫并聯.（各個支路是互不影響的） 二， 電流 國際單位：安培（A）；常用：毫安（mA），微安（ A）,1安培=103毫安=106微安. 測量電流的儀表是：電流表，它的使用規則是：①電流表要串聯在電路中；②電流要從"+"接線柱入，從"-"接線柱出；③被測電流不要超過電流表的量程；④絕對不允許不經過用電器而把電流表連到電源的兩極上. 實驗室中常用的電流表有兩個量程：①0~0.6安，每小格表示的電流值是0.02安；②0~3安，每小格表示的電流值是0.1安. 三， 電壓 電壓（U）：電壓是使電路中形成電流的原因，電源是提供電壓的裝置. 國際單位：伏特（V）；常用：千伏（KV），毫伏（mV）.1千伏=103伏=106毫伏. 測量電壓的儀表是：電壓表，使用規則：①電壓表要并聯在電路中；②電流要從"+"接線柱入，從"-"接線柱出；③被測電壓不要超過電壓表的量程； 實驗室常用電壓表有兩個量程：①0~3伏，每小格表示的電壓值是0.1伏； ②0~15伏，每小格表示的電壓值是0.5伏. 熟記的電壓值：①1節干電池的電壓1.5伏；②1節鉛蓄電池電壓是2伏；③家庭照明電壓為220伏；④安全電壓是：不高于36伏；⑤工業電壓380伏. 四， 電阻 電阻（R）：表示導體對電流的阻礙作用.（導體如果對電流的阻礙作用越大，那么電阻就越大，而通過導體的電流就越?。? 國際單位：歐姆（Ω）；常用：兆歐（MΩ），千歐（KΩ）；1兆歐=103千歐； 1千歐=103歐. 決定電阻大小的因素：材料，長度，橫截面積和溫度（R與它的U和I無關）. 滑動變阻器： 原理：改變電阻線在電路中的長度來改變電阻的. 作用：通過改變接入電路中的電阻來改變電路中的電流和電壓. 銘牌：如一個滑動變阻器標有"50Ω2A"表示的意義是：最大阻值是50Ω，允許通過的最大電流是2A. 正確使用：a，應串聯在電路中使用；b，接線要"一上一下"；c，通電前應把阻值調至最大的地方. 五， 歐姆定律 歐姆定律：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比. 公式： 式中單位：I→安（A）;U→伏（V）;R→歐（Ω）. 公式的理解：①公式中的I,U和R必須是在同一段電路中；②I,U和R中已知任意的兩個量就可求另一個量；③計算時單位要統一. 歐姆定律的應用： ①同一電阻的阻值不變，與電流和電壓無關，其電流隨電壓增大而增大.（R=U/I） ②當電壓不變時，電阻越大，則通過的電流就越小.（I=U/R） ③當電流一定時，電阻越大，則電阻兩端的電壓就越大.（U=IR） 電阻的串聯有以下幾個特點：（指R1,R2串聯，串得越多，電阻越大） ①電流：I=I1=I2（串聯電路中各處的電流相等） ②電壓：U=U1+U2（總電壓等于各處電壓之和） ③ 電阻：R=R1+R2（總電阻等于各電阻之和）如果n個等值電阻串聯，則有R總=nR ④ 分壓作用：=；計算U1,U2，可用：； ⑤ 比例關系：電流：I1:I2=1:1 (Q是熱量) 電阻的并聯有以下幾個特點：（指R1,R2并聯，并得越多，電阻越小） ①電流：I=I1+I2（干路電流等于各支路電流之和） ②電壓：U=U1=U2（干路電壓等于各支路電壓） ③電阻：（總電阻的倒數等于各電阻的倒數和）如果n個等值電阻并聯，則有R總=R ⑤比例關系：電壓：U1:U2=1:1 ,(Q是熱量) 六， 電功和電功率 1. 電功（W）：電能轉化成其他形式能的多少叫電功， 2.功的國際單位：焦耳.常用：度（千瓦時），1度=1千瓦時=3.6 106焦耳. 3.測量電功的工具：電能表 4.電功公式：W=Pt=UIt（式中單位W→焦（J）;U→伏（V）;I→安（A）;t→秒）. 利用W=UIt計算時注意：①式中的W.U.I和t是在同一段電路；②計算時單位要統一；③已知任意的三個量都可以求出第四個量.還有公式：=I2Rt 電功率（P）：表示電流做功的快慢.國際單位：瓦特（W）；常用：千瓦 公式：式中單位P→瓦;W→焦；t→秒；U→伏（V）,I→安（A） 利用計算時單位要統一，①如果W用焦，t用秒，則P的單位是瓦；②如果W用千瓦時，t用小時，則P的單位是千瓦. 10.計算電功率還可用右公式：P=I2R和P=U2/R 11.額定電壓（U0）：用電器正常工作的電壓.另有：額定電流 12.額定功率（P0）：用電器在額定電壓下的功率. 13.實際電壓（U）：實際加在用電器兩端的電壓.另有：實際電流 14.實際功率（P）：用電器在實際電壓下的功率. 當U >U0時，則P >。
7.模擬電路基礎知識
原發布者：zhanghefangha
第1章電路的基礎知識1.1電路和電路模型1.2電路中的主要物理量1.3電路的基本元件1.4基爾霍夫定律1.5基爾霍夫定律1.6簡單電阻電路的分析方法第1章電路的基礎知識本章要求：本章要求：1.理解電壓與電流參考方向的意義；1.理解電壓與電流參考方向的意義；理解電壓與電流參考方向的意義2.理解電路的基本定律并能正確應用；理解電路的基本定律并能正確應用；3.了解電路的有載工作、開路與短路狀態，了解電路的有載工作、開路與短路狀態，理解電功率和額定值的意義；理解電功率和額定值的意義；4.會計算電路中各點的電位。會計算電路中各點的電位。1.1電路和電路模型電路是電流的通路，電路是電流的通路，是為了某種需要由電工設備或電路元件按一定方式組合而成?；螂娐吩匆欢ǚ绞浇M合而成。1.電路的作用（1）實現電能的傳輸、分配與轉換實現電能的傳輸、發電機升壓變壓器輸電線降壓變壓器電燈電動機電爐。（2）實現信號的傳遞與處理（2）實現信號的傳遞與處理話筒揚聲器放大器2.電路的組成部分電路的組成部分電源：電源提供電能的裝置升壓變壓器輸電線負載：負載取用電能的裝置電燈電動機電爐。發電機降壓變壓器中間環節：傳遞、中間環節：傳遞、分配和控制電能的作用2.電路的組成部分2.電路的電路的組成部分信號源：信號源提供信息信號處理：信號處理：放大、調諧、放大、調諧、檢波等話
