機械設計考試題(求機械設計基礎的試題及答案,要一些典型的考試容易考的)
1.求機械設計基礎的試題及答案,要一些典型的考試容易考的
機械設計基礎試題及答案

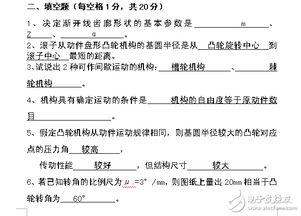

一、填空
1.凸輪主要由凸輪，推桿和機架三個基本構件組成。
2.凸輪機構從動件的形式有 尖頂_從動件，滾子 從動件和平底_從動件。（見教材P52頁）。
3.按凸輪的形狀可分為_盤形凸輪、移動凸輪_圓柱_凸輪和曲面_凸輪。（教材P51頁）。
4.常用的間歇運動機構有_棘輪機構，槽輪機構，凸輪式間歇機構和不完全齒機構等幾種。（見教材P62~66頁）
5.螺紋的旋向有左旋和右旋，牙形有三角形，矩形，梯形，和鋸齒形。（教材P67頁）
6.標準外嚙合斜齒輪傳動的正確嚙合條件是：兩齒輪的_法面_模數和_法面壓力角_都相等，齒輪的_螺旋角相等_角相等、旋向_相反。
二、選擇
1.取分離體畫受力圖時， C、E、F 力的指向可以假定， A、B、D、G 力的指向不能假定。（教材P6~P13）
A.光滑面約束力 B.柔體約束力 C.鉸鏈約束力 D.活動鉸鏈反力 E.固定端約束力 F.固定端約束力偶矩 G.正壓力
2.列平衡方程求解平面任意力系時，坐標軸選在 B 的方向上，使投影方程簡便；矩心應選在 F、G點上，使力矩方程簡便。（教材P19~P24）
A.與已知力垂直 B.與未知力垂直 C.與未知力平行 D.任意
E.已知力作用點 F.未知力作用點 G.兩未知力交點 H.任意點
3.對于鉸鏈四桿機構，當滿足桿長之和的條件時，若取 C 為機架，將得到雙曲柄機構。（見教材P40~P41）
A.最長桿 B.與最短桿相鄰的構件
C.最短桿 D.與最短桿相對的構件
4.凸輪機構從動桿的運動規律，是由凸輪的（ D）所決定的。
A.壓力角 B.滾子
C.形狀 D.輪廓曲線
5.對于鉸鏈四桿機構，當滿足桿長之和的條件時，若?。˙ ）為機架，一定會得到曲柄搖桿機構。
A.最長桿B.與最短桿相鄰的構件 C.最短桿 D.與最短桿相對的構件
6.為保證平面四桿機構良好的傳力性能，（ B）不應小于最小許用值。
A.壓力角 B.傳動角 C.極位夾角 D.嚙合角
7.力F使物體繞點O轉動的效果，取決于（C ）。
A.力F的大小和力F使物體繞O點轉動的方向 B.力臂d的長短和力F使物體繞O點轉動的方向 C.力與力臂乘積F?d的大小和力F使物體繞O點轉動的方向 D.力與力臂乘積Fd的大小，與轉動方向無關。
8.凸輪機構中的壓力角是指（ B） 間的夾角。
A.凸輪上接觸點的法線與該點的線速度方向 B.凸輪上的接觸點的法線與從動件的運動方向 C.凸輪上的接觸點的切線與從動件的運動方向
9.平面四桿機構無急回特性時，行程速比系數（C ）。
A.大于1 B.小于1 C.等于1
10.機器與機構的區別在于（C ）。
A. 是否由各種零件經裝配而成的組合體 B.它們各部分之間是否有確定的相對運動 C. 在工作時是否能完成有效的機械功或能量轉化
2.機械設計基礎試題及答案
機械設計基礎試題及答案一、填空1.凸輪主要由凸輪，推桿和機架三個基本構件組成。
2.凸輪機構從動件的形式有 尖頂_從動件，滾子 從動件和平底_從動件。（見教材P52頁）。
3.按凸輪的形狀可分為_盤形凸輪、移動凸輪_圓柱_凸輪和曲面_凸輪。（教材P51頁）。
4.常用的間歇運動機構有_棘輪機構，槽輪機構，凸輪式間歇機構和不完全齒機構等幾種。（見教材P62~66頁）5.螺紋的旋向有左旋和右旋，牙形有三角形，矩形，梯形，和鋸齒形。
（教材P67頁）6.標準外嚙合斜齒輪傳動的正確嚙合條件是：兩齒輪的_法面_模數和_法面壓力角_都相等，齒輪的_螺旋角相等_角相等、旋向_相反。二、選擇1.取分離體畫受力圖時， C、E、F 力的指向可以假定， A、B、D、G 力的指向不能假定。
（教材P6~P13）A.光滑面約束力 B.柔體約束力 C.鉸鏈約束力 D.活動鉸鏈反力 E.固定端約束力 F.固定端約束力偶矩 G.正壓力2.列平衡方程求解平面任意力系時，坐標軸選在 B 的方向上，使投影方程簡便；矩心應選在 F、G點上，使力矩方程簡便。（教材P19~P24）A.與已知力垂直 B.與未知力垂直 C.與未知力平行 D.任意E.已知力作用點 F.未知力作用點 G.兩未知力交點 H.任意點3.對于鉸鏈四桿機構，當滿足桿長之和的條件時，若取 C 為機架，將得到雙曲柄機構。
（見教材P40~P41）A.最長桿 B.與最短桿相鄰的構件C.最短桿 D.與最短桿相對的構件4.凸輪機構從動桿的運動規律，是由凸輪的（ D）所決定的。A.壓力角 B.滾子C.形狀 D.輪廓曲線5.對于鉸鏈四桿機構，當滿足桿長之和的條件時，若?。˙ ）為機架，一定會得到曲柄搖桿機構。
A.最長桿B.與最短桿相鄰的構件 C.最短桿 D.與最短桿相對的構件6.為保證平面四桿機構良好的傳力性能，（ B）不應小于最小許用值。A.壓力角 B.傳動角 C.極位夾角 D.嚙合角7.力F使物體繞點O轉動的效果，取決于（C ）。
A.力F的大小和力F使物體繞O點轉動的方向 B.力臂d的長短和力F使物體繞O點轉動的方向 C.力與力臂乘積F?d的大小和力F使物體繞O點轉動的方向 D.力與力臂乘積Fd的大小，與轉動方向無關。8.凸輪機構中的壓力角是指（ B） 間的夾角。
A.凸輪上接觸點的法線與該點的線速度方向 B.凸輪上的接觸點的法線與從動件的運動方向 C.凸輪上的接觸點的切線與從動件的運動方向9.平面四桿機構無急回特性時，行程速比系數（C ）。A.大于1 B.小于1 C.等于110.機器與機構的區別在于（C ）。
A. 是否由各種零件經裝配而成的組合體 B.它們各部分之間是否有確定的相對運動 C. 在工作時是否能完成有效的機械功或能量轉化。
3.機械設計基礎復習資料
概念題： 一、選擇題 1. 機構具有確定運動的條件是原動構件數 B 機構的活動度（自由度）數。
A 多于 B 等于 C 少于 2. 凸輪機構在從動桿運動規律不變情況下，若縮小凸輪基園半徑，則壓力角 C 。 A 減小 B 不變 C 增大 3. 在鉸鏈四桿機構中，有可能出現死點的機構是 C 機構。
A 雙曲柄 B 雙搖桿 C 曲柄搖桿 4.一對標準直齒圓柱齒輪傳動，如果安裝時中心距a/> ，其傳動比i B 。 A 增大 B 不變 C 減小 5.當兩個被聯接件之一太厚，不宜制成通孔，且聯接需要經常拆裝時，適宜采用 C 聯接。
A 螺栓 B 螺釘 C 雙頭螺柱 6.帶傳動工作時產生彈性滑動的主要原因是 B A 帶的預拉力不夠 B 帶的緊邊和松邊拉力不等 C 帶和輪之間的摩擦力不夠 D小輪包角太小 7.一根轉軸采用一對滾動軸承支承，其承受載荷為徑向力和較大的軸向力，并且有沖擊、振動較大。因此宜選擇 C 。
A 深溝球軸承 B 角接觸球軸承 C 圓錐滾子軸承 8.計算緊螺栓聯接的拉伸強度時，考慮到拉伸和扭轉的復合作用，應將拉伸載荷增大到原來的 B 倍。 A.1.1 B.1.3 C.1.5 D.1.7 9.圓柱齒輪傳動中，當齒輪直徑不變，而減小齒輪的模數時，可以 C 。
A.提高齒輪的彎曲強度 B.提高齒面的接觸強度 C.改善齒輪傳動的平穩性 D.減少齒輪的塑性變形 10.對于開式齒輪傳動，在工程設計中，一般 D 。 A.按接觸強度設計齒輪尺寸，再驗算彎曲強度 B.只需按接觸強度設計 C.按彎曲強度設計齒輪尺寸，再驗算接觸強度 D.只需按彎曲強度設計 11.在蝸桿傳動中，引進特性系數q的目的是為了 D 。
A.便于蝸桿尺寸參數的計算 B.容易實現蝸桿傳動中心距的標準化 C.提高蝸桿傳動的效率 D.減少蝸輪滾刀的數量，有利于刀具的標準化 12.在減速蝸桿傳動中，用 D 來計算傳動比i是錯誤的。 A. B. C. D. 13.帶傳動主要是依靠 C 來傳遞運動和功率的。
A.帶與帶輪接觸面之間的正壓力 B.帶的緊邊拉力 C.帶與帶輪接觸面之間的摩擦力 D.帶的初拉力 14.帶傳動工作時，設小帶輪主動，則帶內拉應力的最大值應發生在帶 C 。 A.進入大帶輪處 B.離開大帶輪處 C. 進入小帶輪處 D.離開小帶輪處 15.增大軸在剖面過渡處的圓角半徑，其優點是 D 。
A. 使零件的軸向定位比較可靠 B. 使軸的加工方便 C.使零件的軸向固定比較可靠 D.降低應力集中，提高軸的疲勞強度 16.工作時既傳遞扭矩又承受彎矩的軸，稱為 B 。 A.心軸 B. 轉軸 C. 傳動軸 D. 柔性軸 17.下列鉸鏈四桿機構中，能實現急回運動的是 B 。
A.雙搖桿機構 B.曲柄搖桿機構 C.雙曲柄機構 D.對心曲柄滑塊機構 18.平面連桿機構中，當傳動角γ較大時，則 A 。 A.機構的傳力性能較好 B. 機構的傳力性能較差 C.可以滿足機構的自鎖要求 D.機構的效率較低 19.當一對漸開線齒輪制成后，即使兩輪的中心距稍有改變，其角速度比仍保持原值不變，原因是 D 。
A. 壓力角不變 B. 嚙合角不變 C.節圓半徑不變 D. 基圓半徑不變 20.漸開線齒輪實現連續傳動時，其重合度為 D 。 A.εZ1,b1>b2，其接觸應力的大小是 C 。
A.σH1σH2 C. σH1=σH2 D. 可能相等，也可能不等 24.聯接承受橫向工作載荷的兩塊薄鋼板，一般采用的螺紋聯接類型應是 A 。 A.螺栓聯接 B.雙頭螺柱聯接 C.螺釘聯接 D.緊定螺釘聯接 25. 帶傳動中，彈性滑動 D 。
A.在張緊力足夠時可以避免 B.在傳遞功率較小時可以避免 C.在小帶輪包角足夠大時可以避免 D.是不可避免 26 凸輪機構從動件作等速規律運動時會產生 （1） 沖擊。 （1）剛性； （2）柔性； （3）剛性和柔性 27. 為了提高齒輪傳動的齒面接觸強度應 （2） 。
(1)在中心距不變的條件下，增大模數； （2）增大中心距； （3）減小齒寬； （4）在中心距不變的條件下增加齒數 28. 蝸桿傳動中，蝸輪的輪緣通常采用青銅，蝸桿常采用鋼制造，這是因?yàn)槠?（2） 。 (1)強度高； （2）減摩耐磨性好； （3）加工性能好； （4）價錢便宜 29. 蝸桿傳動效率較低，為了提高其效率，在一定的限度內可以采用較大的 （4） 。
(1)模數； （2）蝸桿螺旋線升角 （3）蝸桿直徑系數； （4）蝸桿頭數； 30. 為了提高軸的剛度，一般采用的措施是 （2） 。 (1)用合金鋼代替碳鋼； （2）增大軸的直徑； （3）提高表面硬度； （4）采用降低應力集中的結構措施 31.轉軸的彎曲應力為 A 。
A.對稱循環變應力 B.脈動循環變應力 C.非對稱循環變應力 D.靜應力 32.在基本額定動載荷C作用下，滾動軸承的基本額定壽命為106轉時，其可靠度為 C 。 A.10% B. 80% C.90% D.99% 33.非液體摩擦滑動軸承，驗算壓強p≤[p]的目的在于避免軸承產生 A 。
A.過度磨損 B. 點蝕 C. 膠合 D. 壓潰 34. 普通平鍵聯接常發生的失效形式是 A 。 A 工作面壓潰 B鍵剪斷 C (A+B) 35.標準直齒圓柱齒輪的全齒高等于9mm，則模數等于 B 。
A 2mm B 4mm C 3mm 36.三角螺紋的自鎖性較 C ，常用 C 。 A 大、傳動 B 小、傳動 C 大、聯接 37. 從經濟性考慮在同時滿足使用要求時，就應優先選用 C 。
A 圓柱滾子軸承 B 圓錐滾子軸承 C 深溝球軸承 38. 選擇鍵的標準截面尺寸的根據是 C 。 A 傳遞的力矩 B 鍵的材料 C 軸的直徑 39. 在輪系中加入惰輪可改變輪系的 B 。
A傳動。
4.有關大專 機械設計基礎的試題及答案、、、
一 填空題（每小題2分，共20分）1. 兩構件通過.點或線接觸組成的運動副稱為高副。
2. 滿足曲柄存在條件的鉸鏈四桿機構，取與最短桿相鄰的桿為機架時，為曲柄搖桿機構，取最短桿為機架時，為雙曲柄機構。3. 在凸輪機構中，常見的從動件運動規律為勻速運動時，將出現剛性沖擊。
4. 直齒圓柱齒輪作接觸強度計算時，取節線處的接觸應力為計算依據，其載荷由一對對齒輪承擔。5. 為使兩對直齒圓柱齒輪能正確嚙合，它們的模數m 和壓力角必須分別相等。
6. 兩齒數不等的一對齒輪傳動，其彎曲應力6.相等等；兩輪硬度不等，其許用彎曲應力不相等等。 7. V帶傳動的主要失效形式是.打滑和疲勞斷裂。
8. 在設計V帶傳動時，V帶的型號是根據計算功率Pc 和小輪轉速n1 選取的。 9. 鏈傳動中的節距越大，鏈條中各零件尺寸越大，鏈傳動的運動不均勻性增大。
10. 工作時只受彎矩不承受轉矩的軸稱為心軸。 二、選擇題（每小題1分，共5分）二、選擇題 C B D B D1. 漸開線標準齒輪的根切現象發生在 。
A. 模數較大時 B. 模數較小時C. 齒數較少時 D. 齒數較多時2. 在下列四種型號的滾動軸承中， 必須成對使用。A. 深溝球軸承 B. 圓錐滾子軸承C. 推力球軸承 D. 圓柱滾子軸承3. 在下列四種類型的聯軸器中，能補償兩軸的相對位移以及可以緩和沖擊、吸收振動的是 。
A. 凸緣聯軸器 B. 齒式聯軸器 C. 萬向聯軸器 D. 彈性套柱銷聯軸器 4. 在鉸鏈四桿機構中，機構的傳動角 和壓力角 的關系是 。 A. B. C. D. 5. 對于普通螺栓聯接，在擰緊螺母時，螺栓所受的載荷是 。
A. 拉力 B. 扭矩 C. 壓力 D. 拉力和扭矩 三、判斷題（正確的打“V”，錯誤的打“X”。每小題1分，共8分）三、判斷提 X X V X X X X V1. 在鉸鏈四桿機構中，當最短桿與最長桿長度之和大于其余兩桿長度之和時，為雙曲柄機構。
（ ）2. 在凸輪機構中，基圓半徑取得較大時，其壓力角也較大。 （ 3. 在平鍵聯接中，平鍵的兩側面是工作面。
（ ）4. 斜齒圓柱齒輪的標準模數是大端模數。 （ ）5. 帶傳動在工作時產生彈性滑動是由于傳動過載。
（ ）6. 轉軸彎曲應力的應力循環特性為脈動循環變應力。 （ ）7. 向心推力軸承既能承受徑向載荷，又能承受軸向載荷。
（ ）8. 圓盤摩擦離合器靠在主、從動摩擦盤的接觸表面間產生的摩擦力矩來傳遞轉矩。 （ 四、問答題（每小題3分，共9分）1. 試述齒廓嚙合基本定律。
2. 試述螺紋聯接防松的方法。3. 試分析影響帶傳動承載能力的因素？四、問答題 1.所謂齒廓嚙合基本定律是指：作平面嚙合的一對齒廓，它們的瞬時接觸點的公法線，必于兩齒輪的連心線交于相應的節點C，該節點將齒輪的連心線所分的兩個線段的與齒輪的角速成反比。
2.螺紋連接的防松方法按工作原理可分為摩擦防松、機械防松及破壞螺紋副防松。 摩擦防松有：彈簧墊圈、雙螺母、橢圓口自鎖螺母、橫向切口螺母 機械防松有：開口銷與槽形螺母、止動墊圈、圓螺母止動墊圈、串連鋼絲 破壞螺紋副防松有：沖點法、端焊法、黏結法。
3.初拉力Fo？ 包角a？ 摩擦系數f？ 帶的單位長度質量q？ 速度v五、分析判斷題（共12分）1. 在鉸鏈四桿機構中，已知 mm, mm, mm, mm，試判斷該機構的類型，并給出判斷依據。（本題6分）題五、1圖2. 如圖所示展開式二級斜齒圓柱齒輪傳動，Ⅰ軸為輸入軸，已知小齒輪1的轉向 和齒輪1、2的輪齒旋向如圖所示。
為使中間軸Ⅱ所受的軸向力可抵消一部分，試確定斜齒輪3的輪齒旋向，并在圖中標出齒輪2、3所受的圓周力 、和軸向力 、的方向。（本題6分）題五、3圖五、分析判斷題 1.解：此四桿機構的四桿滿足桿長和條件 Lab+Lad《 Lbc+Lcd且由題已知機構以最短桿的鄰邊為機架，故此機構為曲柄搖桿機構 2.解： 1)3齒輪為右旋 2）受力方向如圖 六、計算題（共36分）1. 計算下列機構的自由度，并指出存在的復合鉸鏈、虛約束或局部自由度（每小題3分，共6分）題六、1圖2. 已知輪系如2圖所示中， ， ， ？ ， ， ，且順時針轉動。
求桿系H的轉數和回轉方向。（本題10分）3. 如圖所示的壓力容器，容器蓋與缸體用6個普通螺栓聯接，缸內壓強 ，缸徑 ，根據聯接的緊密性要求，每個螺栓的殘余預緊力F″=1.6F,F為單個螺栓的工作拉力。
若選用螺栓材料的屈服極限 N/mm2，試按安全系數S=2時計算所需螺栓的小徑 。（本題10分）題六、2圖 題六、3圖4. 一對角接觸球軸承反安裝（寬邊相對安裝）。
已知：徑向力 ， ，外部軸向力 ，方向如圖所示，試求兩軸承的軸向力 、。（注：內部軸向力 ）。
（本題10分）題六、4圖六、計算題 1. a）解：F=3n-2PL-Ph=3*5-2*7-0=1此題中存在復合鉸鏈 備注：此題中5個構件組成復合鉸鏈，共有4個低副 b）解：F=3n-2PL-Ph=3*4-2*5-1=1此題中滾子為局部自由度 2.解：由題意的得，5-3-6-4組成行星輪系 i54H=n5-nH/n4-nH =-Z3*Z4/Z5*Z6因?yàn)?-2-5組成定軸輪系 i12=n1/n2=n1/n5=Z2/Z1所以n5=450r/min把n4=0及n5=450r/min代入上式 得到 nH=5.55r/min 這表明系桿H的旋轉方向和齒輪1的一致 3. 解： 單個螺栓的Q=Q'+F=2.6FQ*Z=S*P*A2.6F*6=2*3.14*D2/4得F=2264.4N[σ]=300/2=150N/mm所以d1由公式得，d1=15.81mm取螺栓的直徑為16mm4.你換掉這道題目好了 七、結構題。
5.求助機械設計基礎考試試題
機械設計基礎考試試題
1尺寸線，尺寸邊界線，螺紋牙底線及齒輪線均用（ ）畫出。
2 采用第一視角投影法表示工件視圖時，后視圖在左視圖的最（ ）。
3 金屬材料的剖面線一般是與水平方向成45度的平行線，但在（ ）時，可畫成與水平方向30度或45度的平行線。
4尺寸公差是指（ ）。
5 在金屬及合金中，主要是（ ），但有時也不同程度混有其他鍵。
6 晶體的只要特征是具有一定的熔點，另一個特征是（ ）。
7 鐵碳合金相圖中，共析轉變溫度為（ ） 。
8 含碳量 〈 （ ）為碳鋼， 〉（ ）為鑄鐵。
9 碳鋼調質處理后獲得的組織應為（ ）。
10 高速鋼片銑刀淬火后其變形應采用（ ）最為有效。
11 中碳結構鋼鑄件、鍛、軋件以及焊接件中出現的魏氏組織、粗大晶粒等地?zé)崛毕莺蛶罱M織，通過（ ）處理可以消除這些缺陷。
12 38CrMoAl鋼膛桿通常采用（ ）化學熱處理。
13 汽車變速齒輪一般采用（ ）化學熱處理。
14 碳鈉米管的強度是鋼的（ ）倍。
15 導光纖維的用途是（ ）。
16 可以進行切削加工、鍛造、焊接、熱處理的硬質合金是（ ）。
17 汽車方向盤、飛機艙內的裝飾板、隔音板窗框等最后使用質堅、性韌、鋼度大的工程塑料（ ）。
18 內燃機火花塞選用（ ）陶瓷材料。
19 化工管道泵等要求耐腐蝕耐老化性能的零件，可選用（ ）工程塑料。
20 三大固體材料是指（ ）
21 測定金屬材料化學成分最傳統、較準確的方法是（ ）。
22 測定灰鑄鐵、軸承合金等具有粗大晶?；蚪M成相的金屬材料的硬度及鋼件退火、正火和調質后的硬度，多采用（ ）硬度計。
23 機床床身通常采用（ ）。
24 鐵碳相圖中有三條恒溫轉變線分別表示（ ）。
25 鋼的淬硬性高低取決于（ ）。
26 淬火油槽的溫度一般控制在（ ）以下。
27 鈹青銅可采用（ ）強化。
28 為避免和減少鋼件熱處理時的氧化、脫氧最好采用（ ）。
29 高速鋼直柄麻花鉆采用（ ）化學熱處理，耐用度最高。
30 65Mn鋼彈簧類零件常用的強韌化的方法是（ ）。
6.機械設計基礎試題,求答案
(1)Fd1=Fr1/2Y=182.5 Fd2=Fr2/2Y=555
Fae+Fd2>Fd1 1軸承被壓緊 2軸承被放松
故Fa2=Fd2=555 Fa1=Fae+Fd2=701
(2)Fa1/Fr1>e p1=fd(XFr1+YFa1)=1822.2
Fa2/Fr2(3)p1>p2 按p1受力進行驗算
Lh=10^6(c/p1)^(10/3)/60n 題目沒有給出轉速n 無法計算
同學加油吧
7.急求機械基礎試題及答案
2009—2010學年下學期《機械基礎》期末試題 班級： 姓名 一、選擇題（共16小題，每小題2分，共32分） 1、鉸鏈四桿機構中與機架相連，并能實現360°旋轉的構件是—————。
A、曲柄 B、連桿 C、搖桿 D、機架 2、漸開線齒輪的齒廓曲線形狀取決于 A、分度圓 B、齒頂圓 C、齒根圓 D、基圓 3、鉸鏈四連桿機構的死點位置發生在 A、從動件與連桿共線位置 B、從動件與機架共線位置 C、主動件與連桿共線位置 D、主動件與機架共線位置 4、鉸鏈四桿機構中，若最短桿與最長桿長度之和小于其余兩桿長度之和，則為了獲得 曲柄搖桿機構，其機架應取 A、最短桿 B、最短桿的相鄰桿 C、最短桿的相對桿 D、任何一桿 5、在液壓傳動中，油泵屬于 A、動力元件 B、執行元件 C、控制元件 D、輔助元件 6、在一皮帶傳動中，若主動帶輪的直徑為10cm，從動帶輪的直徑為30cm 則其傳動比為： A、0.33 B、3 C、4 D、5 7、槽輪機構的作用是 A、將主動件的連續均勻運動轉變?yōu)閺膭?dòng)件的間歇轉動 B、用于主、從動件間的變速傳動 C、用于兩軸間的變矩傳動 D、用于兩軸間的勻速傳動 8、若組成運動副的兩構件間的相對運動是移動，則稱這種運動副為 A、轉動副 B、移動副 C、球面副 D、螺旋副 9、帶傳動是依靠__來傳遞運動和功率的。 A、帶與帶輪接觸面之間的正壓力 B、帶與帶輪接觸面之間的摩擦力 C、帶的緊邊拉力 D、齒輪之間的嚙合 10、在一般機械傳動中，若需要帶傳動時，應優先選用 A、圓形帶傳動 B、同步帶傳動 C、V型帶傳動 D、平型帶傳動 11、機械的制造單元是 A、零件 B、構件 C、機構 D、組件 12、在一齒輪系中，若各齒輪和傳動件的幾何軸線都是固定的，則此輪系為 A、定軸輪系 B、動軸輪系 C、周轉輪系 D、行星輪系 13、一輪系有3對齒輪參加傳動，經傳動后，則輸入軸與輸出軸的旋轉方向 A、相同 B、相反 C、不變 D、不定 14、下列哪一種齒輪傳動能改變兩軸間的傳動方向 A、直齒圓柱齒輪 B、斜齒圓柱齒輪 C、內嚙合齒輪 D、圓錐齒輪 15、軸承代號3312B中，其軸承內徑為 ： A.33mm B、60mm C、312mm D、12mm 16、凸輪機構中最常用的從動桿是 A 尖頂從動桿 B 滾子式從動桿 C 平底從動桿 D 槽輪桿 二、填空題：（每空1.5分 共28分） 17、按照機構中曲柄的數量，可將鉸鏈四桿機構分成______、_______ 和_______三種基本形式。
18、根據軸承工作的摩擦性質，軸承可分為________和_______兩大類 19、液壓傳動系統主要由 、、、和 四部分組成 20、在液壓傳動中，液壓控制閥主要分為______、_____、_____三大類。 21. 構成松鍵連接的兩種鍵是_____________和____________。
