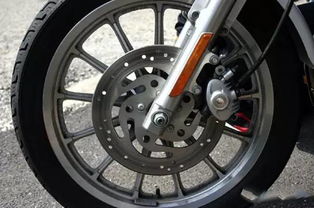

摩托車車輪是摩托車中極其重要的部件之一, 它的質量好壞直接影響著摩托車行駛的安全和可靠。早期的摩托車速度較低,其車輪結構為剛性連接,輪胎為高壓胎。隨著輪胎及車輪技術的發展,低壓輪胎逐漸取代了高壓輪胎。與此同時,低壓輪胎又出現了無內胎輪胎。目前,摩托車車輪主要有三種結構形式:輪圈輻條組合式車輪、輻板式整體車輪和輕合金車輪。
輪圈輻條組合式車輪是一種傳統的結構型式, 該種車輪與早期剛性連接的車輪相比,
減震性能較好。但是,這種車輪受結構的限制,車輪的外形變化比較困難,不能適應摩托車外觀造型日新月異的需要。并且由于這種結構車輪受輪圈沖孔的限制,不能裝配無內胎輪胎,使它的發展大受影響。輻板式整體車輪分為輻板式整體鋼車輪和輻板式整體鋁車輪。 輻板式整體鋼車輪主要用于中、低擋小輪摩托車。其鋼制輪圈的工藝方法是用鋼板卷制后焊接成型,使用一段時間后,焊接部位易生銹造成無內胎車輪漏氣。輻板式整體鋁車輪有質量小、鋁輻板形狀容易變化等優勢。另外,鋁合金輪圈和鋁輻板通過表面處理后,可以形成車輪所需要的各種顏色,滿足了消費者對多種顏色的需求。輕合金車輪是一種整體式車輪,主要有鋁合金車輪和鎂合金車輪。鎂合金車輪具有比鋁合金車輪更誘人的潛在優勢。 雖然目前鎂合金車輪已經開始應用于摩托車,但主要局限于賽車上,它不能像鋁合金車輪那樣進行大批量生產,其主要是因為:
1) 鎂與氧氣有極大的親和力,在液態下鎂可以劇烈氧化和燃燒,在熔煉和整個鑄造過
程中必須在保護性氣氛的覆蓋下進行,否則會發生燃燒事故。而目前的保護性氣氛都涉及環保問題,不僅會破壞大氣臭氧層,而且對人體危害性較大,且極易損壞設備和建筑物。
2) 鎂合金的化學穩定性差,車輪在使用過程中極易發生腐蝕現象。
3) 目前,尚無公認的適合大批量生產的成套鎂合金加工設備和工藝。
鋁合金的初次登場是在 50 年代,鋁合金車輪首次被用于追求高性能的賽車中。
因為鋁合金車輪質量輕、散熱性能好,并且具有良好的外觀,所以,鋁合金車輪逐步
代替了鋼制車輪。
鋁合金車輪具有以下特點:
1) 散熱快、安全。由于轎車在高速行駛時,輪胎與地面摩擦?xí)a(chǎn)生較高的溫度,制動
盤和制動片摩擦?xí)a(chǎn)生較高的溫度,在這樣的高溫作用下,輪胎和制動片均會加速磨損和老化,制動效率下降,輪胎氣壓升高,易造成爆胎和剎車失靈的事故。鋁合金的傳熱系數比鋼材大 3 倍,可將輪胎和制動盤上產生的熱量迅速傳導到空氣中去,避免了輪子在高速運轉下產生的種種弊病,從而增強了制動效能、提高了輪胎和制動盤的使用壽命、有效的保障了汽車的安全行駛。
2) 重量輕、節能。鋁材比重比鋼材小,平均每只鋁合金車圈比鋼質車圈要輕 2公斤左
右,一輛轎車以 5 只車輪(包括一只后備車輪)計算可減輕重量 10 公斤。減輕重量也就意味著節省燃料。
3) 舒適性好。鋁合金車圈是精密的鑄造件,精加工表面達到 80%到 90%,失圓度和
不平衡很小,特別是鋁合金的彈性模數較小,抗振性好,能減少行駛中的車身振動,提高了整車的舒適性。
4) 外觀漂亮。鋁合金車圈外表是經抗腐蝕處理再靜電粉體涂裝,它可以鑄成各種花式
外形,讓人感到有一種美觀、精致和豪華的感覺。有車族往往不惜重金更換自己中意的花式外形?;阡X合金材料有眾多的優點,我國摩托車工業也主要是生產鋁合金車輪,本課題也采用應用廣泛的鋁合金材料做為摩托車輪轂的材料。
1.2我國壓鑄技術的發展 壓鑄工藝是一種高效率的少、無切削金屬的成型工藝,從19世紀初期用鉛錫合金壓
鑄印刷機的鉛字至今已有150多年的歷史。由于壓鑄工藝在現代工業中用于生產各種金屬零件具有獨特的技術特點和顯著的經濟效益,因此長期以來人們圍繞壓鑄工藝、壓鑄模具及壓鑄機進行了廣泛的研究,取得了可喜的成果。
輪輞是固定輪胎的骨架,按結構不同可分為輻條輪輞、組合輪輞和壓鑄輪輞三種形式。
輻條輪輞使用鋼帶滾壓卷制而成,在輪輞圓周上均勻分布有若干個孔座,每個孔座中裝人一根輻條,輻條的另一端與輪轂相連。目前大多數摩托車采用此種結構。
組合輪輞是把輪輞、輪輻和輪轂經焊接、鉚接或螺紋連成一體。這種輪輞和輪輻損壞后可以更換,輪輞變形后無法校正,只能換新件。
壓鑄輪輞就是把輪輞、輪輻和輪轂用鋁合金壓鑄成一體,再進行一些必需的加工制成的。壓鑄式輪輻的樣式及斷面形式是多種多樣的,有平面板的,有立體板的。
立體板的又有S形實心的、U形斷面的、翼形斷面的等。而輪輻的條數也從3?8根不等。
要看輪轂的尺寸,一般情況下在輪胎上會在輪胎的側壁標示上查到,而輪轂尺寸會在輪轂的輪輻的背面。
需要注意的是,同樣的輪胎寬度,因輪胎的設計用途,結構等原因,標配的輪輞并不一定一樣。比如:
比如:Hankook的 K402系列:
205/70R14 95H 標配輪輞是 6.0J
205/75R14 95H 標配輪輞卻是 5.5J
205/70R15 95H 標配輪輞是 6.0J
當然輪胎一般對輪輞有一個適用范圍,就是說每個規格的輪胎都可適用于寬度差別不大的輪轂,這在輪胎的花紋手冊中都會特別專門注明。
