首先你把電路基礎打牢再去學plc編程,自己去看,只能幫你到這里。
<html>
<head>
<title>;自取</title>
</head>
<body>
<a href=">
可編程邏輯控制器是種專門為在工業環境下應用而設計的數字運算操作電子系統。它采用一種可編程的存儲器,在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令,通過數字式或模擬式的輸入輸出來控制各種類型的機械設備或生產過程。
來源:百度百科
學習PLC編程首先需要從理論基礎開始。
1)學習PLC的基本原理,
硬件:搞清楚輸入和輸出端的基本結構,熟悉端口的基本電氣要求。
軟件:對于PLC系統,必須搞清楚什么是I/O刷新,這是編程的基礎,知道PLC的工作循環。
推薦學習《可編程控制器原理及應用》
2)學習基本指令

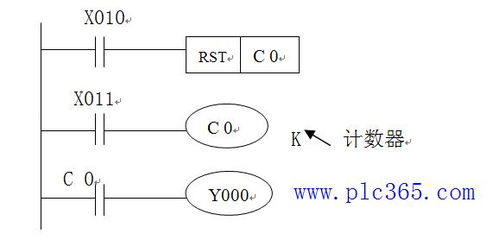

可以先從梯形圖語言開始,先練習基本的邏輯指令;
學些各種邏輯指令塊。
推薦學習《PLC自學手冊》
3)實踐
可以在模擬器上模擬練習:(一般PLC編程器都有模擬的功能)
編寫PLC程序,編譯運行,手動輸入一些信號,觀看輸出端口的信號變化是否滿足程序的要求。
最后實戰。
PLC ( Programmable Logical Controller)可編程控制器在機電領域用的很廣,大部分設備或產線的自動化控制會(huì )用PLC單元或總線來完成。
現在的PLC編程,不管是三菱的還是西門子的,都很少用編程器了,都是直接在電腦上用專用軟件完成。所以,電腦的使用知識就不用說了,另外,必須要了解工業傳動過程,還要有比較好的電工電子學的基礎,理解繼電器的工作原理,知道各種傳感器的信號特點和應用。
要實現PLC總線結構的應用,還要知道必要的通訊知識。 PLC 也叫可編程控制器,要學好PLC的編程首先得學會(huì )PLC的組成和結構特點。
PLC輸入、輸出和控制器三部分組成,控制器是核心,輸入、輸出是關鍵。輸入、輸出有數字信號和模擬信號兩種,模擬信號的編程比較復雜。
PLC是很簡單的啊,梯形圖一目了然,那個常開,哪個長閉,還有定時,都不用象單片機里一樣再設定了,而且抗干擾能力也強,你要學,再弄懂程序含義后建議多看別人寫的程序,對你幫助很大,再說,PLC的內核就是單片機,另外你實在看不懂不是還有語句表嗎,和匯編有點接近,可以試試。 既然是從零開始,那就要學得非常仔細,因為細節決定許多問題,在由就是要學好硬件知識,這是學PLC變程的基礎。
然后一定要自己做實驗,把上面的例子都做了,千萬不要覺得辛苦,因為你是從零開始的。學編程還需要一點點天賦,悟性一定要好,平時可以再看看相關的論文,不一定要看懂,看出來他想干什莫就行了。
要想學好PLC,首先必須把低 PLC編程壓電器(電力拖動)的基礎學扎實,那么什么是低壓電器呢?低壓電器通常是指工作交流電壓小于1200V,直流電壓小于1500V的電路起控制作用的電路叫做低壓電器. 一 低壓電器的的分類: 1.按其用途或或所控制對象分類: (1)低壓配電電器 這類電器包括刀開關,轉換開關,熔斷器和 自動開關等.主要用于低壓配電系統中,要求在系統發生故障的情況下動作準確 ,工作可靠. (2)低壓控制電器 包括接觸器,控制繼電器,主令開關,啟動器和電磁鐵等.主要用于電力拖動自動控制系統和用電系統中,要求壽命長,體積小且工作可靠. 2.低壓電器按動作方式分類: (1)自動電器 自動電器是按照外來的信號或某個物理量的變化而自動動作的電器,如接觸器,繼電器等. (2)非自動電器 是通過人工或外力直接而操作而動的電器,如按鈕行程開關等. 3.按電器的執行機能分類: 按電器的執行機能可分為有觸點電器和無觸點電器.有觸點的電器包括開關,按鈕等.無觸點電器有晶閘管,IGBT管等. 二 主令電器 主令電器屬于控制電器,是用來發在指令的低壓操作電器. (1) 控制按鈕 控制按鈕是一種結構簡單,應用廣泛的主令電器.由按鈕帽,復位彈簧,橋式觸點和外殼組成. (2) 常開和常閉 定義:斷開時叫常開(動合),接通時叫常閉(動斷) 控制按鈕在外力的作用下,首先斷開常閉觸點,然后在接通常開觸點.復位時,常開觸點先斷開,常閉觸點后閉合.一般以紅色表示停止按鈕,綠色表示啟動按鈕. (3) 行程開關 行程開關又稱限位開關,一般由執行元件,操作及外殼組成,行程開關的種類很多,按結構分直動式,微動式,滾動式. (4) 霍而接近開關開關的結構工作原理 它主要由霍而元件,穩壓電路,放大器,施密特觸發器OC門等電路構成,通常集成在一個芯片上.當外加磁場強度超過規定的工作點時,OC門由高電阻態變?yōu)閷顟B(tài),輸出變?yōu)榈碗娖剑斖饧哟艌?chǎng)強度低于釋放點時,OC門重新變?yōu)楦咦钁B(tài),輸出高電平.那什么是霍爾接進開關?定義:在一的距離(幾毫米至十幾毫米)內檢測物體有無的傳感器稱為接進開關. (5)光電開關 光電開關是用來檢測物體靠近,通過等狀態的光電傳感器.光電開關可分為遮斷型和反射型. PLC在工業自動化中現已經成了必不可少的一部分,它的應用較為廣泛,因它的使用簡單,穩定性好,功能比較強大,價格也為適中,他比一般的工控系統的成本相比要低的多,編程也較為方便,它可以用于溫度、邏輯、濕度、壓力、比量、運算、人機等很多種控制系統中,現代工業中80%都使用PLC控制的;如果PLC學好了找份好點的工作也并不為難事。 學習不是很難,對設備和自動化有些靈性就沒問題。
學好了三菱或西門子的PLC以后工作很好找,因為PLC在工業控制上應用很廣,可以在提供自動化設備的廠家工作,也可以在應用自動化設備的廠家工作,還可以專門做軟件和系統設計,只要你能獨擋一面,薪金很高的!在北京、天津就可以,天津的環境和機會(huì )更多些。
機電一體化和自動化行業的必備教程:
西門子視頻教程
VB視頻教程
C語言視頻教程
三菱通信視頻教程
變頻器教程視頻
步進控制系統應用技術視頻教程
定位模塊
三菱PLC高級指令教程
PLC通信案例學習 視頻
Wincc
Wincc Flexible
觸摸屏技術講座
電工電子視頻教程
電機與拖動基礎視頻教程
電路分析基礎視頻教程
三菱PLC視頻
三菱DU軟件的應用視頻教程
三菱FX系列PLC視頻教程
歐姆龍PLC
組態王視頻教程
歐姆龍公司內部培訓教程
步進電機
傳感器
單片機
西門子教學視頻
Ifix視頻
伺服控制
三菱特殊模塊
三菱觸摸屏應用技術
AB視頻教程
臺達觸摸屏
松下視頻教程
PROTEUS
PROTESE99
威綸觸摸屏
機電設備系統安裝與調試
手冊大全
解密大全
西門子授權 大全
首先,需要先了解繼電器控制電路,低壓電氣的知識要熟練掌握,并會(huì )看梯形圖,這個是電工的基礎。
了解以后,PLC的學習就簡單多了。學PLC時,選擇一種常用的PLC型號作為學習目標,比如三菱的Fx系列或者是西門子的S7-200系列。
了解這個型號PLC的輸入輸出點數、接線方法等。再下載安裝PLC的編程軟件,熟悉軟件的操作和常用指令的使用。
最后,把繼電器控制電路轉成梯形圖,轉換后就可以在軟件上編寫梯形圖,這個過程和接繼電器的線路一樣,只不過是把電線換成了軟件里的連接線。程序寫好后,下載到PLC里,接上外部的電路(燈、按鈕等)就可以運行了。
也可以不接外部線路,PLC都有I/O指示燈,你可以看燈的狀態來判斷程序是否正確。有的初學者在理論上花了很多功夫,結果半年下來還是沒有把PLC搞懂,其實他們只是缺少了一些PLC的實踐經驗,只要再進行一些實際的梯形圖編寫、程序下載、調試等操作,增加對PLC的感性認識,很快就可以掌握PLC技術了。
初學時可以編一些簡單的梯形圖,如觸點的與、或、輸出等,在PLC里運行一下,成功了就會(huì )增加你學習的興趣和信心。然后再把PLC的主要功能逐個運用一次,比如高速計數器,你可以用PLC本身的脈沖輸出端接到高速計數器的輸入端,下載編好的梯形圖,打開變量觀察窗口,運行程序,觀察計數的值是否正確。
經過了這樣的實踐,你基本上知道PLC到底能做哪些事情了,在實際的工控應用中就能做到胸有成竹了。PLC技術是一門實踐性非常強的技術,如果你想學好,那么你就必須要去實踐。
編程就像是一位習武之人,如果只是整天坐在家中看拳譜,不出門練武的話,那么就是葵花寶典,再長的時間你的功力也不會(huì )提高。哦,對,葵花寶典練習之前還得做個小手術。
學習PLC也是同樣的道理,光看書作用不大。在學習PLC書本知識的過程中,肯定會(huì )對許多指令不是很了解,如果看不懂指令的話,那么這將是學習PLC的最大障礙。
因此進行實際應用,逐一攻破,這樣,你的PLC知識不但會(huì )學得牢固,而且在學習的過程中你掌握了實際使用。怎么實踐呢??jì)蓚€(gè)辦法,最簡單一個,仿真軟件,幾乎每款PLC都有仿真軟件。
可以在仿真軟件中練習指令的應用。但是有的仿真軟件功能還有欠缺。
第二,買套PLC,買?很貴吧,我沒錢啊!不貴,自己買感覺有壓力的話可以聯合兩三個同學一塊買一套。國產仿西門子S7-200的PLC很便宜,幾百塊錢。
另外呢,還可以結合一些學習視頻,跟著教學視頻系統科學地學習一遍,邊學邊練效果最明顯。
