熱切割是指利用集中熱能使材料熔化或者燃燒并分離的方法。
熱切割廣泛用于工業(yè)部門(mén)中金屬材料下料、零部件的加工、廢品廢料解體以及安裝和拆除等。 熱切割所使用的各種熱源設備基本上與熔化焊接所用熱源設備相同,而且熱切割常用于焊接前的焊件下料和接頭坡口加工,與焊接有密切的關(guān)系,所以熱切割常被歸并在焊接技術(shù)領(lǐng)域之內。
與機械切割(鋸、銑、車(chē)、刨)相比,熱切割具有以下特點(diǎn): ① 操作靈活方便,可按預定軌跡切出直線(xiàn)、曲線(xiàn)或空間曲面形狀,是成形下料最經(jīng)濟的工藝手段之一。 ② 不受工件尺寸和重量的限制,也不受場(chǎng)地的限制。
特別適合于施工現場(chǎng)的工件切割和廢品廢料的解體。 氣割、電弧和等離子弧切割還可實(shí)現水下切割,成為海難救撈、海洋工程和核污染物水下處理的重要手段。

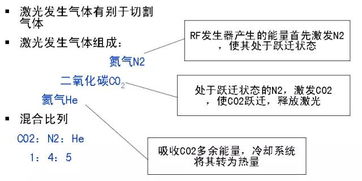

③ 可切割材料的種類(lèi)廣泛,許多不能機械切割的硬質(zhì)材料,如硬質(zhì)合金和陶瓷材料,均可熱切割。 ④ 精密氣割和等離子弧切割,特別是激光切割的切口質(zhì)量可近似于機械切割,無(wú)需再機械加工。
浸漬法:浸漬法是將原料用適當的溶劑在常溫或溫熱條件下浸泡出有效成分的一種方法。具體做法是: 取適量粉碎后的原料,置于加蓋容器中,加入適量的溶劑并密蓋,間斷式攪拌或震搖,浸漬至規定時(shí)間使有效成分浸出。取上清夜,過(guò)濾,壓榨殘渣,合并濾液和壓榨液, 過(guò)濾濃縮至適宜濃度, 可進(jìn)一步制備流浸膏, 浸膏,片劑,沖劑等。 按提取溫度和浸漬的次數可分為冷浸潰法,熱浸潰法,重浸潰法。
滲漉法:滲漉法是將原料粗粉濕潤膨脹后裝入滲波器內,頂部用紗布覆蓋,壓緊,浸提溶劑連續地從滲漣器的上部加入, 溶劑滲過(guò)原料層往下流動(dòng)過(guò)程中將與有效成分浸出的一種辦法。 不斷加入新溶劑, 可以連續收集浸提液, 由于原料不斷與新溶劑或含有低濃度提取物的溶劑接觸, 始終保持一定的濃度差, 浸提效果要比浸潰法高,提取比較完全,但溶劑用量大。滲滾法可分為單滲漉法,重滲漉法,加壓滲漉法,逆滲漉法。
煎煮法:煎煮法是指用水作溶劑,將被提物加熱煮沸一定時(shí)間,以提取其所含成分的一種常用方法, 又稱(chēng)煮提法或煎浸法。 該法是將原料適當的切碎或粉碎成粗粉放入適當容器中,加水浸過(guò)原料面,充分浸泡后,加熱煎煮2一3 次,每次l h左右。直火加熱,要不斷攪拌以免焦糊。分離并收集各次煎出液,經(jīng)離心分離或沉濾過(guò)后,濃縮至所需濃度。該法使用于有效成分能溶于水, 對濕,熱均穩定且不易揮發(fā)的原料。
回流提取法: 回流提取法是用乙醇等易揮發(fā)的有機溶劑提取原料成分,將浸出液加熱蒸餾,其中揮發(fā)性溶劑餾出后又被冷卻,重復流回浸出容器中浸提原料, 這樣周而復始,直至有效成分回流提取完全的方法。 回流法提取液在蒸發(fā)鍋中受熱時(shí)間較長(cháng),故不使用于受熱易破壞的原料成分的浸出。
連續提取法:為了彌補回流提取法中需要溶劑量大,操作較繁的不足,可采用連續提取法。當提取的有效成分在所選溶劑中不宜溶解時(shí), 若采用回流提取需提十幾次, 既費時(shí)又過(guò)多耗費溶劑,在此情況下,可用連續回流提取法,用較少的溶劑一次提取便可提取完全。
(1)鐵渣四處飛濺(較大的熔珠和鐵渣能飛濺到距操作點(diǎn)5m以外的地方),當作業(yè)環(huán)境中存在易燃、易爆物品或氣體時(shí),就可能會(huì )發(fā)生火災和爆炸事故。
(2)在高空焊接切割作業(yè)時(shí),對火星所及的范圍內的易燃易爆物品未清理干凈,作業(yè)人員在工作過(guò)程中亂扔焊條頭,作業(yè)結束后未認真檢查是否留有火種。
(3)氣焊、氣割的工作過(guò)程中未按規定的要求放置乙炔發(fā)生器,工作前未按要求檢查焊(割)炬、橡膠管路和乙炔發(fā)生器的安全裝置。
(4)氣瓶存在制定方面的不足,氣瓶的保管充灌、運輸、使用等方面存在不足,違反安全操作規程等。
(5)乙炔、氧氣等管道的制定、安裝有缺陷,使用中未及時(shí)發(fā)現和整改其不足。
(6)在焊補燃料容器和管道時(shí),未按要求采取相應措施。在實(shí)施置換焊補時(shí),置換不徹底,在實(shí)施帶壓不置換焊補時(shí)壓力不夠致使外部明火導入等。
一、電焊:電弧焊的俗稱(chēng)。
利用焊條通過(guò)電弧高溫融化金屬部件需要連接的地方而實(shí)現的一種焊接操作。二、基本工作原理: 電焊的基本工作原理是我們通過(guò)常用的220V電壓或者380V的工業(yè)用電,通過(guò)電焊機里的減壓器降低了電壓,增強了電流,并使電能產(chǎn)生巨大的電弧熱量融化鋼鐵。
而焊條的融入使鋼鐵之間的融合性更高。三、種類(lèi)包括: 電弧焊是目前應用最廣泛的焊接方法。
它包括有:手弧焊、埋弧焊、鎢極氣體保護電弧焊、等離子弧焊、熔化極 氣體保護焊等。 絕大部分電弧焊是以電極與工件之間燃燒的電弧作熱源。
在形成接頭時(shí),可以采用也可以不采用填充金屬。所用 的電極是在焊接過(guò)程中熔化的焊絲時(shí),叫作熔化極電弧焊,諸如手弧焊、埋弧焊、氣體保護電弧焊、管狀焊絲電 弧焊等;所用的電極是在焊接過(guò)程中不熔化的碳棒或鎢棒時(shí),叫作不熔化極電弧焊,諸如鎢極氬弧焊、等離子弧 焊等。
(1)手弧焊 手弧焊是各種電弧焊方法中發(fā)展最早、目前仍然應用最廣的一種焊接方法。它是以外部涂有涂料的焊條作電極和 填充金屬,電弧是在焊條的端部和被焊工件表面之間燃燒。
涂料在電弧熱作用下一方面可以產(chǎn)生氣體以保護電弧 ,另一方面可以產(chǎn)生熔渣覆蓋在熔池表面,防止熔化金屬與周?chē)鷼怏w的相互作用。熔渣的更重要作用是與熔化金 屬產(chǎn)生物理化學(xué)反應或添加合金元素,改善焊縫金屬性能。
手弧焊設備簡(jiǎn)單、輕便,操作靈活。可以應用于維修及裝配中的短縫的焊接,特別是可以用于難以達到的部位的 焊接。
手弧焊配用相應的焊條可適用于大多數工業(yè)用碳鋼、不銹鋼、鑄鐵、銅、鋁、鎳及其合金。 (2)埋弧焊 埋弧焊是以連續送時(shí)的焊絲作為電極和填充金屬。
焊接時(shí),在焊接區的上面覆蓋一層顆粒狀焊劑,電弧在焊劑層 下燃燒,將焊絲端部和局部母材熔化,形成焊縫。 在電弧熱的作用下,上部分焊劑熔化熔渣并與液態(tài)金屬發(fā)生冶金反應。
熔渣浮在金屬熔池的表面,一方面可以保 護焊縫金屬,防止空氣的污染,并與熔化金屬產(chǎn)生物理化學(xué)反應,改善焊縫金屬的萬(wàn)分及性能;另一方面還可以 使焊縫金屬緩慢泠卻。 埋弧焊可以采用較大的焊接電流。
與手弧焊相比,其最大的優(yōu)點(diǎn)是焊縫質(zhì)量好,焊接速度高。因此,它特別適于 焊接大型工件的直縫的環(huán)縫。
而且多數采用機械化焊接。 埋弧焊已廣泛用于碳鋼、低合金結構鋼和不銹鋼的焊接。
由于熔渣可降低接頭冷卻速度,故某些高強度結構鋼、高碳鋼等也可采用埋弧焊焊接。 (3)鎢極氣體保護電弧焊 這是一種不熔化極氣體保護電弧焊,是利用鎢極和工件之間的電弧使金屬熔化而形成焊縫的。
焊接過(guò)程中鎢極不 熔化,只起電極的作用。同時(shí)由焊炬的噴嘴送進(jìn)氬氣或氦氣作保護。
還可根據需要另外添加金屬。在國際上通稱(chēng) 為T(mén)IG焊。
鎢極氣體保護電弧焊由于能很好地控制熱輸入,所以它是連接薄板金屬和打底焊的一種極好方法。這種方法幾乎 可以用于所有金屬的連接,尤其適用于焊接鋁、鎂這些能形成難熔氧化物的金屬以及象鈦和鋯這些活潑金屬。
這 種焊接方法的焊縫質(zhì)量高,但與其它電弧焊相比,其焊接速度較慢。 (4)等離子弧焊 等離子弧焊也是一種不熔化極電弧焊。
它是利用電極和工件之間地壓縮電弧(叫轉發(fā)轉移電弧)實(shí)現焊接的。所 用的電極通常是鎢極。
產(chǎn)生等離子弧的等離子氣可用氬氣、氮氣、氦氣或其中二者之混合氣。同時(shí)還通過(guò)噴嘴用 惰性氣體保護。
焊接時(shí)可以外加填充金屬,也可以不加填充金屬。 等離子弧焊焊接時(shí),由于其電弧挺直、能量密度大、因而電弧穿透能力強。
等離子弧焊焊接時(shí)產(chǎn)生的小孔效應, 對于一定厚度范圍內的大多數金屬可以進(jìn)行不開(kāi)坡口對接,并能保證熔透和焊縫均勻一致。因此,等離子弧焊的 生產(chǎn)率高、焊縫質(zhì)量好。
但等離子弧焊設備(包括噴嘴)比較復雜,對焊接工藝參數的控制要求較高。 鎢極氣體保護電弧焊可焊接的絕大多數金屬,均可采用等離子弧焊接。
與之相比,對于1mm以下的極薄的金屬的焊 接,用等離子弧焊可較易進(jìn)行。 (5)熔化極氣體保護電弧焊 這種焊接方法是利用連續送進(jìn)的焊絲與工件之間燃燒的電弧作熱源,由焊炬噴嘴噴出的氣體保護電弧來(lái)進(jìn)行焊接 的。
熔化極氣體保護電弧焊通常用的保護氣體有:氬氣、氦氣、CO2氣或這些氣體的混合氣。以氬氣或氦氣為保護氣時(shí) 稱(chēng)為熔化極惰性氣體保護電弧焊(在國際上簡(jiǎn)稱(chēng)為MIG焊);以惰性氣體與氧化性氣體(O2,CO2)混合氣為保護氣體 時(shí),或以CO2氣體或CO2+O2混合氣為保護氣時(shí),或以CO2氣體或CO2+O2混合氣為保護氣時(shí),統稱(chēng)為熔化極活性氣 體保護電弧焊(在國際上簡(jiǎn)稱(chēng)為MAG焊)。
熔化極氣體保護電弧焊的主要優(yōu)點(diǎn)是可以方便地進(jìn)行各種位置的焊接,同時(shí)也具有焊接速度較快、熔敷率高等優(yōu) 點(diǎn)。熔化極活性氣體保護電弧焊可適用于大部分主要金屬,包括碳鋼、合金鋼。
熔化極惰性氣體保護焊適用于不 銹鋼、鋁、鎂、銅、鈦、鋯及鎳合金。利用這種焊接方法還可以進(jìn)行電弧點(diǎn)焊。
(6)管狀焊絲電弧焊 管狀焊絲電弧焊也是利用連續送進(jìn)的焊絲與工件之間燃燒的電弧為熱源來(lái)進(jìn)行焊接的,可以認為是熔化極氣體保 護焊的一種類(lèi)型。所使用的焊絲是管狀焊絲,管內裝有各種組分的焊。
一、焊接:
就是用熱能或壓力,或兩者同時(shí)使用,并且用或不用填充材料,將兩個(gè)工件連接在一起的方法。二、手工電弧焊分類(lèi):
平焊、橫焊、立焊、仰焊。
三、安全操作
1、防觸電:工作前要檢查焊接機接地是否良好;檢查焊鉗電纜是否良好。 特別注意:焊機后面380V
2、防弧光灼傷和燙傷:電弧光含有大量的紫外線(xiàn)和紅外線(xiàn)以及強烈的可見(jiàn)光,對眼睛和皮膚有刺激作用,焊過(guò)的工件不要用摸,敲擊焊渣時(shí),要用力適當,注意方向。
3、防護用品:電焊面罩、皮手套、膠底鞋
4、設備安全、交流的弧焊機、焊鉗不要放在歐工體上或工作臺上,以免短路、燒壞焊機。工作中,如發(fā)現高熱現象、或焦臭味、立即停止工作,關(guān)掉電源,然后報告老師。
5、眼睛灼燒的自我防治:人乳點(diǎn)滴、滴眼液、冷濕毛巾敷眼。
四、工藝
1、電流的選擇:
Ф2.5mm 推薦值70-90A
公式:I(A)=K*D(mm)
經(jīng)驗系數K:
d(mm) 1—2 3—4 5—6
K 25—30 30—40 40—60
2、引弧
接觸法 摩擦法 輕輕接觸,迅速提起2—4mm
3、運條
把握好焊條的角度 基本上垂直于工件,而向前的方向傾斜5度—15度
前進(jìn)速度:緩慢 速度均勻 直線(xiàn)
送條速度(保持電弧的長(cháng)度)
4、橫向擺動(dòng)(加寬焊縫)
折線(xiàn)、半月式、圓周式
5、開(kāi)頭 稍作停頓
6、結尾 斷弧形 降溫 再引弧
五、注意事項:
1、焊前檢查焊機接地是否良好,焊鉗和電纜的絕緣必須良好。
2、焊接時(shí)應站在木墊板上,不許赤腳操作。不準赤手接觸導電部分,防止觸電。
3、為防止有害的紫外線(xiàn)與紅外線(xiàn)的傷害須戴上手套與面罩,防止弧光傷害和燙傷。
4、擊渣時(shí)要注意敲擊方向以防焊渣飛出傷人。
5、工件焊后不準直接用手拿,用鐵鉗夾持。
6、氧氣瓶、氬氣瓶和二氧化碳氣瓶不得撞擊和烘烤暴曬。
7、氧氣瓶嘴不許有油脂或其他易燃品,板手不得有油污。
8、乙炔瓶周?chē)辉S有火星,與氧氣瓶要隔一定距離放置。
9、實(shí)習完后要清理好場(chǎng)地及設備工具。
六、、設備安全:
1、線(xiàn)路的接線(xiàn)點(diǎn)必須緊密接觸,防止因松動(dòng)、接觸不良而發(fā)熱。
2、焊鉗任何時(shí)候不得放在工作臺上,以免短路燒壞焊機。
3、發(fā)現焊機或線(xiàn)路熱燙時(shí),應立即停止工作。
4、操作完畢或檢查焊機及電路系統時(shí)必須拉閘,關(guān)閉電源。
聲明:本網(wǎng)站尊重并保護知識產(chǎn)權,根據《信息網(wǎng)絡(luò )傳播權保護條例》,如果我們轉載的作品侵犯了您的權利,請在一個(gè)月內通知我們,我們會(huì )及時(shí)刪除。
蜀ICP備2020033479號-4 Copyright ? 2016 學(xué)習?shū)B(niǎo). 頁(yè)面生成時(shí)間:3.432秒
