風管設計的(風管制作的技術要點有哪些)

1.風管制作的技術要點有哪些

潔凈空調系統的風管與一般通風空調系統的風管區別，主要是對風管表面的清潔程度和嚴密性有更高的要求。

1.潔凈空調系統制作風管的剛度和嚴密性，均按高壓和中壓系統的風管要求進行，其中潔凈度等級Nl級至N5級的，按高壓系統的風管制作要求；N6級至N9級的按中壓系統的風管制作要求。 2.潔凈空調系統風管及部件的制作應在相對較封閉和清潔的環境中進行，地面應鋪橡膠板或其他防護材料。

加工風管的板材，在下料前應進行清洗，洗后應立即擦干。加工過程應有措施保證不二次污染。

風管及部件制作完成后，用無腐蝕性清洗液將內表面清洗干凈，干燥后經檢查達到要求即進行封口，安裝前再拆除封口。清洗后立即安裝的可不封口。

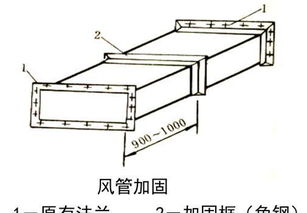

3.加工鍍鋅鋼板風管應避免損壞鍍鋅層，如有損壞應作防腐處理。風管不得有橫向接縫，盡量減少縱向拼接縫。

矩形風管邊長不大于800mm時，不得有縱向接縫。風管的所有咬口縫、翻邊處、鉚釘處均必須涂密封膠。

2.通風管道的設計有哪些方面

1.系統的劃分排煙系統防煙分區劃分應結合建筑防火分區來考慮 ，做到既有利于地下室通風系統兼作排煙系統，又不會出現排煙風管跨越枋火分區現象。

所以使用一套風管時系統應滿足平時排風與火災時排煙要求。 2.地下室通風方式合理布置排風管及排風口，平時排風用，火災時兼作排煙風管及排煙口；地下一層考慮 由車道自然進風，其它層由平時送風系統兼作火災時補風系統。

每個排風、排煙及送風系統應設置豎井，進風口應設在地面潔凈處，若能與地下主樓有一定距離更好，其受火災氣影響會??；若能與地面主樓有一定距離更好，其受火災煙氣影響會小，排風口位置應高于附樓層面， 以減少排風對地面環境影響。焦作通風 3.排風、排煙及送風風機選型排風、排煙風機可選離心風機或者高溫軸流風機。

普通離心風機即可滿足排風排煙要求，但大風量離心風機只能安裝在地面，占地較大，需要較大機房，高溫軸流風機為消防專用風機，也能滿足在280℃ 煙溫下運行30 min的要求， 而高溫軸流風機體積小，一般可吊裝，若設機房面積也小，實際工程設計中，往往采用高溫軸流風機排煙。

3.風管系統怎樣設計啊

第一節 風管系統設計的一般指南

空調風管系統設計，對于確?？照{(diào)系統運行有效和節能，是一個很重要的環節。變風量空調的送風系統設計，有兩個基本要求：一是變風量末端裝置的運行需要送風管內有一定的靜壓；二是這個靜壓值在整個系統運行過程中應保持穩定，以利于末端裝置的穩定運行。所以，變風量窄調的送風系統一般都設計成中速中壓系統。當然，它也可以設計成低速低壓系統，但是，除了風管尺寸變大以外，要注意滿足系統靜壓控制的要求和末端裝置運行所必需要保持的靜壓值。

一個好的送風系統設計，應該使該系統的初投資和運行費都能降低。但是，要完全使系統的初投資和運行費都得到優化，是很困難的，這其中有許多變化著的未知數。例如，初投資就不是簡單地與風管尺寸或重量成正比的，直管段和圓形風管的配件（如彎頭、閥門等）費用一般比矩形風管要少。但是，在風管設計中遵循以下的一般指南，仍可在系統的初投資和運行費兩方面取得一個合理的平衡。

1.風管應盡可能按直線布置。

這一條要求對任何風管系統的布置都是最重要的準則。直線布置的風管系統，在運行能耗和初投資兩方面都是最低的。從節能的觀點分析，空氣總是“希望”走直線，這將減少能耗。從費用的觀點分析，直管段的費用比各種彎頭等管件要少很多。所以，當布置一個風管系統的平面走向時，應力圖將拐彎的數員減至最少。

2.采用標準長度的直線管段，將各種變徑管和接頭的數量減至最少。直的、標準長度的風管造價相對便宜，因?yàn)樗鼈兊募庸べM(fèi)低，標準長度的直風管，可按標準寬度的鋼板卷材在白動生產線上制作。而任何—…段非標準長度的矩形風管，從技術上說，都可當作配件，因?yàn)樗鼈儾豢赡苡脴?biāo)準卷材做成。螺旋圓形風管實際上可做成任意長度。橢圓形風管的標準長度則完全取決于金屬加工廠的加工標準。有的設計者總是認為，在一個風管系統平面設計中，頻繁地減小風管斷面尺寸，似乎就可以減少一次投資。其實不然。就像圖5—l表示的那樣，采用四個變徑管，使每個直管段的長度減小，就不如將標準直管段的長度增加，而將變桿管減少為一個，后者的初投資和運行能耗費用反而都可以降低。

3.只要安裝空間范圍允許，就建議采用螺旋圓風管。

圓形風管允許采用較高的風速。據美國采暖、制冷與空調工程師協會推薦，

第131頁

一個中型變風量空調系統，其風速可達20m/s〔6〕，，而一個大型變風量寧調系統，其風速則可高達30m/S〔6〕。對矩形風管的允許風速則一般都較低，風速過高容易引起扁平風管壁的共振而產生噪聲，特別是會產生低頻噪聲并傳至室內。

采用圓形風管和較高的送風速度，將可顯著地節省投資。首先，與類似的矩形風管系統相比，圓形風管系統將可節省15%一30%的薄鋼板。例如，同樣輸送17000m3/h的空氣，根據控制噪聲的要求，圓形風管的風速可取19m/s，矩形風管則取10m/s，它們的鋼板消耗量比較可見表5—1。從表中可知，采用圓形風管，可節約37%的薄鋼板。

其次，圓形風管的安裝費用低于矩形風管。這是因?yàn)?，圓形風管本身結構的剛性好，預制管段可以較長，現場安裝的工作量相對較少。圓形風管的制作、連接都較矩形風管嚴密，漏風率大約為1%，而矩形風管的漏風率有時高達lo%，甚至更高，為防止空氣滲漏，需要花去大量人力對每一矩形風管進行檢漏和密

這個資料比較詳細，希望你仔細參考：

但愿給你帶來幫助！

4.請教暖通空調中通風設計的主要步驟

設計順序：先末端，后主機 設計原則：合理、經濟，最大限度節約運行成本 設計方案及適用范圍： 一、末端部分： 1、風機盤管系統； 適用范圍：一般辦公、餐飲等場所 2、風機盤管加新風系統； 適用范圍：要求較高的辦公、酒店、餐飲娛樂等場所 3、全空氣系統； 適用范圍：商場超市、車間等大開間場所 二、主機部分： 1、螺桿式冷水機組制冷，市政或鍋爐供熱； 適用范圍：有專用機房、電力充足、需專人值守 2、風冷機組制冷（制熱），市政或鍋爐供熱； 適用范圍：空調面積較小、沒有機房、無專人值守 3、離心式冷水機組制冷，市政或鍋爐供熱； 適用范圍：空調面積較大、有專用機房、電力充足、需專人值守 4、溴化鋰機組制冷（制熱），市政或鍋爐供熱； 適用范圍：電力不足、有市政熱源并經綜合比較經濟、有專用機房、需專人值守 三、其它： 1、一拖多系統； 適用范圍：空調面積較小、無專用機房、無專人值守、空調面積較大但非同時使用且需獨立計費等場所 2、風管機系統； 適用范圍：大開間、無專用機房、無專人值守、控制靈活、初投資較低 設計程序： 一、末端部分： （一）設備選型： 1、計算實際空調面積； 2、根據使用場所確定冷負荷指標，計算出設計總負荷，根據設備布置特點確定所需設備數量，確定設備型號； 冷負荷概算指標： 采用組合式空調器，循環次數商場6~7次，推薦8~9次 （二）水系統設計： 1、設備定位布置，確定立管位置，根據系統復雜程度確定采用同程式或異程式（當立管與最末端設備距離超過30米時盡量采用同程式）； 2、確定主管道走向，并與設備合理連接，當主管道有分支時應設閥門以便于調節； 3、根據設備流量確定每一管段的水流量，再根據設計水流速計算出管徑； 4、空調水設計流速為0.9-2.5m/s，管徑越大、流速越大，管道比摩阻應小于500; 5、水管與設備連接時，進水管上設軟接、過濾器、閥門，出水管上設軟接、閥門； 6、冷凝水管徑設計： 當機組冷負荷Q≤7KW,DN=20;Q=7.1-17.6,DN=25;Q=17.7-100,DN=32;Q=101-176,DN=40;Q=177-598,DN=50;Q=599-1055,DN=80;Q=1056-1512,DN=100;Q=1513-12462,DN=125;Q>12462,DN=150 7、空調水管保溫： 當采用超細玻璃棉管殼保溫時，供回水管保溫厚度采用50mm，冷凝水管保溫厚度采用30mm； 當采用橡塑材料保溫時，供回水管保溫厚度采用30mm，冷凝水管保溫厚度采用15mm； 當冷凝水管采用PVC等塑料管材時，可不作保溫處理。

一拖多氟系統應當保溫。 （三）風系統設計： 1、風量選擇： （1）新風工況：按每人最小新風量確定 影劇院、博物館、體育館、商店，每人最小新風量8M3/H； 辦公室、圖書館、會議室、餐廳、舞廳、普通病房，每人最小新風量17M3/H； 客房，每人最小新風量30M3/H，正常采用50M3/H; (2)回風工況：按循環次數確定，一般取8-10次/H，即空調空間體積*（8-10）/H 2、風機風壓的選擇： 估算法：風壓=（最不利環路長度*10）Pa 3、設備定位，盡量靠近水系統立管； 4、布置風口，在保證無空調死區的前提下，盡量減少風口數量、保持風口規格統一；送風口風速在2-2.5 m/s之間，回風口風速在3-5 m/s之間，根據風口風量和風速確定風口尺寸； 5、確定主風道走向，并與各風口合理連接，當主管道有分支時應設閥門以便于調節，并且每個風口均設風量調節閥； 6、根據風口數量確定各段風道風量，再根據設計風速計算出風道截面積，根據安裝空間確定風道規格，在保證裝修標高的前提下，盡量減小風道的寬高比，盡量減少變徑； 通風空調風管內設計流速（m/s）： 注：1、表中分子為推薦流速，分母為最大流速。

2、對消聲有嚴格要求的系統，管內的流速不宜超過5 m/s，支管內的流速不宜大于3 m/s。 7、當風道穿越機房或防火分區時，風道上應設防火調節閥； 8、當風機風量大于10000 M3/H時，風機的進出口應設消音靜壓箱，通過靜壓箱截面流速為2-3 m/s；小于10000 M3/H時，在風機出口處設消音器即可，消音器的內徑與主風道相同； 9、鋼板空調風道保溫： 當采用超細玻璃棉板保溫時，保溫厚度為40mm；當采用橡塑板保溫時，保溫厚度為15mm。

二、主機部分： （一）制冷、制熱主機： 根據使用場所確定負荷概算指標，再乘以總的空調面積便可計算出總的設備負荷，再根據系統情況確定主機數量，選出設備型號；對于一些多用途的空調場所，計算設備負荷時需考慮同時利用系數。 空調主機負荷概算指標： （二）冷卻塔： 根據制冷機組的所需冷卻水量確定，實際選用的冷卻塔水量應大于所需水量，應當注意的是冷卻塔的工況應和機組冷卻水的工況保持一致。

（三）冷媒水泵： 1、數量：比機組多出一臺作為備用； 2、流量：根據機組冷水流量 *（20~30）%確定； 3、揚程：根據系統情況，通常?。?0~40）m； （四）冷卻水泵： 1、數量：比機組多出一臺作為備用； 2、流量：根據機組冷卻水流量 *（10~15）%確定； 3、揚程：根據水泵至冷卻塔的高度+機組壓降+（5~10）m；（五）軟化水設備： 根據流量來確定，通常?。?~8）M3/H 補水泵的流量，應根據熱水的正常補給水量和事故補給水量確。
