PLC在電氣設備自動控制系統的應用論文
PLC在電氣設備自動控制系統的應用論文
【摘要】自動化技術的科學性及其發展使其廣泛應用于電氣設備控制系統中，在電氣設備控制中應用的自動控制系統日益增多，PLC控制系統就是電氣設備中應用較多的自動控制系統之一。本文簡要分析PLC控制系統在電氣設備控制系統中的科學設計及其應用，為電氣設備控制的自動化控制設計的科學設計給予有價值的參考，有利于提高電氣設備控制系統自動化水平。
【關鍵詞】電氣設備；自動控制；PLC系統
PLC的研究與發展使其在自動化控制系統中發揮著的越來越重要的功能，其功能性和實用性受到了廣泛應用，能較好的實現相應的控制功能，在工業生產環境不好的地方，PLC對于控制系統的設計要求較高的電氣設備自動控制系統中有著極好的適用性，PLC可替代計算機的功能為各種類型的控制工作或功能的完成給予輔助作用，因此對PLC進行科學的設計及合理應用能有效提升電氣設備自動化控制水平。
1PLC在電氣設備控制系統中的設計

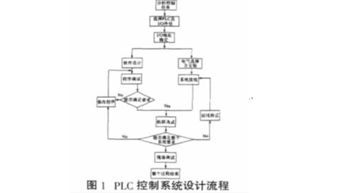

工程技術工作人員在設計電氣控制中的PLC系統的工作中，首要工作就是確定電氣自動控制的任務內容，而后比較分析PLC應有的功能及其價格，為電氣設備控制系統選取合適的程控器主機。在選取確定了需要的主機類型后，技術工作人員需要對相對應的模擬量單元、顯示設定單元以及位置控制單元，至此PLC設計工作的第一步即為完成，而后還有進行其他的設計工作。在選取確定了需要的PLC主機類型后的設計工作步驟，主要內容有I/O地址的設計和確定、控制系統的設計工作以及調試系統的設計工作。技術工作人員在設計和確定I/O地址后，方可進行控制系統的設計工作，因此I/O地址的設計和確定是PLC控制系統設計工作的重要基礎，在I/O點地址的確定、代碼的設計工作、名稱的設計工作等完成后，技術工作人員方可開始編程設計工作，進行裝配圖的設計工作、接線圖的設計工作等，為線路設計科學的裝配方案和連接方案。在I/O地址的設計與確定工作完成之后，繼而設計科學合理的控制系統，控制系統的設計工作可分為兩個主要部分，即為軟件設計工作以及硬件設計工作。硬件設計的工作內容主要是設計合理的PLC控制器，設計合理的`電氣線路，設計合理的外圍路線，以及合理的抗干擾設計工作。軟件設計的主要工作內容是編輯和設計科學合理的PLC控制程序，即為主程序的編輯和設計工作、子程序的編輯和設計工作和中斷程序的編輯和設計工作等。最后的設計工作即為調試系統，技術工作人員要利用科學的調試辦法，分別調試系統中軟件部分的設計和硬件部分的設計，要確保整個系統的設計符合相對應的要求，能滿足相應的運行要求。系統調試工作有多種方法，在經過多次調試工作之后沒有發現任何故障問題，才能將PLC運用于電氣設備控制系統中。
2電氣設備控制系統中PLC的運用
PLC完整稱呼的中文含義是可編程邏輯控制器，在傳統型式設計的電氣設備控制中，其設計采用的是接觸器設備和繼電器設備以完成相應的控制工作，此種型式的控制系統設計的線路比較復雜，在系統運行工作中較為容易發生多種類型的運行問題，從而對電氣設備控制系統運行的穩定性造成影響，采用PLC可編程邏輯控制器替代原有的繼電器控制，能較大程度的降低電氣設備控制系統運行工作中出現故障問題的頻率，能較好的提升電氣設備控制系統設計的自動化水平。PLC可編程邏輯控制器在電氣設備控制系統中的設計應有主要有以下四個方面：
2.1在PLC機型的選擇和功能需求的選擇
技術工作者在電氣設備控制系統的合理設計中對PLC的科學應用，需要依據電氣設備控制系統所具有的情況以及電氣設備的硬性要求等，選定合適的PLC機型及其功能，并且在選擇PLC的過程中，要選擇合適的機型運行的功能及其運行的可靠性，并且在選擇時要留有相應的余量，如此做法方能符合調試要求以及擴展要求，為之后系統進行擴展提供方便，以達到控制系統其控制水平的提升。
2.2在I/O地址選擇上
I/O地址的選擇與確定工作，PLC設計工作環節中的基礎設計步驟，因此在I/O地址的選擇和確定工作中需要技術工作者謹慎細心，首要工作是明確I/O的點數，技術工作者需要在備用的角度和擴充方面選擇相應的點數，方能較好的符合之后控制系統的運行要求。繼而是選擇和設計離散輸入和離散輸出，輸入接口以及輸出接口的設計應當合理選取標準設計的輸入接口和輸出接口，如此設計方能確?？刂葡到y(tǒng)中設計的開關設備、傳感器設備和控制開關設備等可互相通用，交流輸入的量程和輸出的量程范圍都是在24伏至240伏之間，直流輸入的量程與輸出的量程范圍是5伏至240伏之間，如果安裝使用的控制系統其所使用的電力來自多個電源，則需要選擇和設計有著隔離作用的公共線路。在選擇確定輸入接口和輸出接口的設計、線路連接的設計之后，要對輸入或輸出進行科學的模擬工作，以確保選擇的I/O地址是可正常使用的。
2.3系統控制元件的設計
系統控制元件的設計工作，是控制系統設計工作中硬件設計內容的重要工作部分，其設計工作內容主要是存儲空間的合理分配設計，選定專用的存儲器，設計合理的系統初試程序，設計編寫合理的功能子程序，以及設計編輯其余輔助作用的程序。在將各種設備合理安裝到配線板，以及合理連接PLC的所有線路之后，要對系統進行合理的調試，其調試工作的重點內容是合理調試軟件系統，使對元件的控制要滿足控制系統的相應要求，最后的工作就是試運行工作，在試運行過程中發現了故障問題要及時停止，并對問題進行相應的分析和處理，故障問題解決之后要再次進行試運行工作，出現故障問題便要重復上述操作，直至試運行沒有出現任何故障問題，才能進行最后的驗收工作。
2.4對系統軟件進行設計
在軟件設計工作中，PLC在控制系統中的應用，主要是上位機軟件的設計和下位機編程軟件的設計，上位機軟件的設計工作任務是PLC系統軟件設計工作中的關鍵內容。在選擇合適的軟件類型上，RSVIEW32型監控軟件是較為合適的軟件，技術工作人員較為容易掌握和使用此款軟件，能根據用戶的需要提供和構造合適的控制方案等。
3結語
在電氣設備的控制系統中科學應用合理的PLC，較大程度的簡化繼電器邏輯，能使自動控制系統得以簡化，能增加控制系統穩定運行的可靠性，而且PLC系統易于掌握、其操作難度較低，可大程度降低電氣設備控制系統在運行過程中可能出現的控制故障，以確保電氣設備的自動控制系統的穩定運行。
參考文獻
[1]石磊.淺談電氣設備自動控制系統中PLC的設計與運用[J].環球市場,2016(16):214.
[2]高敏娟.電氣設備自動控制系統中PLC的設計與運用[J].信息化建設,2016(7):45.
PLC對電氣設備自動控制系統的應用論文
PLC對電氣設備自動控制系統的應用論文
［摘要］電氣設備運行中，PLC得到了廣泛運用，采用PLC技術提高電氣設備控制質量，同時為電氣設備自動化控制工作提供了科學的參考依據，本文將針對PLC在電氣設備自動控制系統中的設計與應用進行科學分析，實現對電氣設備自動控制過程的專業化指導，不僅提高電力設備運行效率，還推動了電力企業的穩定發展。
［關鍵詞］PLC；電氣設備；自動控制系統；設計與應用
設計之前，及時展開有效的市場調研，以滿足客戶需求為目標，堅持安全性的基本原則，并全面掌握電氣設備控制技術。明確PLC部件在電氣設備自動控制系統中的運用方式，提高電氣設備運行的可靠性和安全性，發揮出PLC核心部件的主要作用，對整個系統進行有效判斷，首先確保部件安全再投入使用，明確PLC在電氣設備自動控制系統中的設計技術，積極掌握運用技術，穩定控制系統，保證電氣設備的安全運行，給企業創造更大的經濟效益[1]。
1PLC在電氣設備自動控制系統中的設計
1.1控制任務評估
為保證PLC在電氣設備控制系統中的有效運用，及時完成相應的設計工作，對控制任務進行科學評估，確保PLC可以廣泛運用在電氣設備控制系統中。根據電氣設備的運行狀況，選擇PLC的主要類型及運行方式，保證在電氣設備控制系統中的可靠運行，主要考慮PLC的規模、數據處理速度、設計難度等有關內容，以滿足電氣設備控制系統需求為主，對系統功能做出科學正確的評估，提高了PLC運用的實效性[2]。
1.2PLC型號選擇
考慮電氣設備的安全性能，對PLC型號的經濟指標做出科學分析與考慮，結合電氣設備運行參數來選擇合適的PLC型號，進行科學選型，考慮生產廠家，了解設備用戶的要求、設計習慣，考慮設施產品的配套性，提高PLC自身的可靠性，使用正規廠家的PLC。輸入和輸出點數是PLC的主要參數標準，有適當余量，將統計后的輸入及輸出點數作為輸入輸出點數估算數據，根據產品自身特點，對其輸入輸出點數作出實時調整[3]。了解PLC存儲器容量，保證存儲器容量大于程序容量，對于還未編制應用程序的情況，提前進行科學的程序容量評估。
1.3自動控制系統設計
運用PLC技術來進行電氣設備自動控制系統設計，遵循基本的安全性、完整性等原則，有效的進行自動控制系統設計，確保電氣設備自動控制系統運行功率可以滿足基本的生產要求。依次進行控制器設計、抗干擾設計、電路連接設計，科學編寫整個系統的硬件與軟件程序，構建基礎框架，保證了后續工作的順利開展[4]。
1.4系統調試
PLC設計中，系統調試是最后一項工作，相應的技術人員對整個系統展開嚴格、專業化的模擬調試和聯機測試，及時明確電氣設備控制系統的設計目的，從而保證PLC能夠適應電氣設備控制系統運行。掌握專業化的工藝操作技術，通過在系統外接入開關的方式來啟動模擬信號，準確的判斷整個控制系統的工藝標準，及時關注二極管工作狀態，展開有效的系統聯機調試，借助編程器依次進行分級、分段調試，掌握基本的安全策略，便于及時發現控制系統中的缺陷問題。
2PLC在電氣設備自動控制系統中的運用研究
2.1PLC功能運用
PLC主要是由電源、接口電路、CPU、存儲器等部分構成，其中電源還包括了掉電保護電源、系統電源、備用電源等部分，CPU作為主要的存儲部件，主要具有數學運算、邏輯等功能，在電氣設備控制系統運用中發揮出了很好的協調作用。接口電路主要指的是現場設備、外圍設備等部分，主要作用是，利用輸入電路將輸入信號進行電平轉化，借助輸出電路將輸出信號進行電平轉化，以此來驅動現場設備，并使其在系統存放、邏輯變量、信號監控等工作中得到廣泛運用。PLC在電氣設備控制系統運行中具有這些作用：開關量控制：借助限位開關、操作按鈕，在檢測現場控制信號的基礎上，對電氣設備的機械運作過程進行科學掌控；計數控制：在PLC系統內設置相應的計時指，在有限的時間內可以保證靈活多變，準確的進行系統設計，常見的計數器主要分為普通可逆性計數器、高速計數器，便于對相應的計數進行科學掌控[5]。進行有效的數據處理，利用移位寄存器來完成數據處理，這其中不僅有加減乘法，還有開方等算法，有效的`進行相應的移位、傳遞等工作。
2.2開關量控制
隨著現代技術的更好發展，為發揮出PLC在電氣設備控制系統中的有效運用，進行有效的開關量控制，使得PLC在電氣設備控制系統中得到有效滲透，對系統的運行過程、運動控制等過程進行科學嚴格化的監控，便于全面掌握開關量控制技術。某電力公司在運用PLC的過程中，主要對開關量控制技術提高重視，利用PLC代替原有的電力設備，有效的實現了順序控制和邏輯控制，同時對接線、操作過程、運行速度等進行自由控制，充分發揮出PLC的技術優勢。將開關量控制技術廣泛用于電氣設備控制系統運行中，便于電氣設備故障維修，方便人員操作，有效提升了開關量控制的質量。采用開關量控制方式，有效節約了人力和物力，節省了資源，將開關量控制技術在自動化單臺設備控制中得到有效運用，并對多臺電氣設備進行流水線控制，提升了人員的綜合素質和專業化水平。
2.3過程控制
PLC在電氣設備過程控制中得到有效運用，對于過程控制和運動控制的整個過程都提高重視，便于實現PLC在電氣設備過程控制中的廣泛運用。在離散過程、連續過程控制等環節，PLC起到了不可忽視的作用，利用PLC可以對連續變化壓力、電流、電壓、溫度等模擬量提高關注，對于相應的歷史數據和當前模擬量，作出有效的對比分析，從而更好的滿足了用戶的用電需求，依據系統參數信息保障電氣設備的安全運行[6]。在PLC系統運行中，及時掌握圓周運動、直線運動、脈沖量等實時控制數據，保障機械運動過程的有效性，提高了系統的控制精度，便于工作人員及時掌握相應的工作信息。下圖為變電設備自動化控制流程。
2.4模擬量控制
在電氣設備自動化控制系統中，PLC起到了非常重要的作用，在運用控制技術的環節，主要采用的是儀表監控的方式，便于有效提升系統的控制精度，系統在升溫和降溫的環節，采用自動化控制方式，來對電氣設備運行進行集中控制。有效的完成控制系統故障檢測和顯示，及時了解信號與中間記憶單元件的邏輯關系，一旦電氣設備發生故障，這種邏輯關系也隨之受到影響，根據這些有效信息，利用故障診斷程序來分析電氣設備運行中的故障信息，在系統發出預警消息后，工作人員第一時間趕到現場進行處理，保障了電氣設備故障處理的及時性。
2.5信號抗干擾
輸入信號在采用PLC后具有很強的抗干擾性，比如借助輸入模塊來進行有效的抗干擾設計，充分利用輸入信號的輸入模塊濾波來減少外界環境對輸入信號質量的影響。保證控制器接地，避免在輸入信號與輸出信號之間形成信號干擾，同時對于電路信號的感應現象提高關注，對于信號感應帶來的影響提高重視，及時借助信號抗干擾技術來提高硬件系統的可靠性，保證抗干擾技術的有效運用。配線抗干擾技術的運用，對于配線之間存在的互感電容，減少其干擾作用，將輸入信號和輸出信號對電纜的影響進行科學分析，切實保護好電纜，借助中間繼電器的信號轉換作用，將接地線與電源線及時區別開來，信號線與動力線有效分離，避免相互干擾，最終達到了避免外部配線干擾的目的。
3結束語
明確PLC在電氣設備自動控制系統中的設計要點，控制任務評估、PLC型號選擇、自動控制系統設計、系統調試等環節，加強開關量控制，過程控制及模擬量控制，加強信號干擾控制。借助輸入模塊來進行有效的抗干擾設計，利用輸入電路將輸入信號進行電平轉化，借助輸出電路將輸出信號進行電平轉化，以此來驅動現場設備。利用故障診斷程序來分析電氣設備運行中的故障信息，將輸入信號和輸出信號對電纜的影響進行科學分析，減少外界環境對輸入信號質量的影響，切實保護好電力設備。
參考文獻
[1]楊保香.基于PLC技術的電氣控制系統優化設計探討[J].自動化與儀器儀表，2017（9）：3-6.
[2]張娜.電氣設備自動控制系統中PLC的設計與運用分析[J].電子技術與軟件工程，2015（6）：180-180.
[3]丁國華.淺談PLC技術在電氣設備自動化控制中的應用[J].建筑工程技術與設計，2017（21）：22-22.
[4]程勁.PLC技術在電氣設備自動化控制中的應用[J].山東工業技術，2016（15）：211-211.
[5]王金海，佟闖.PLC技術在電氣設備自動化控制中的運用[J].城市建設理論研究（電子版），2017（3）：29-29.
[6]許亞軍，薄肖肖.電氣設備自動控制系統中PLC的設計與運用分析[J].建筑工程技術與設計，2017（10）：28-28.
