二極管工作原理是:

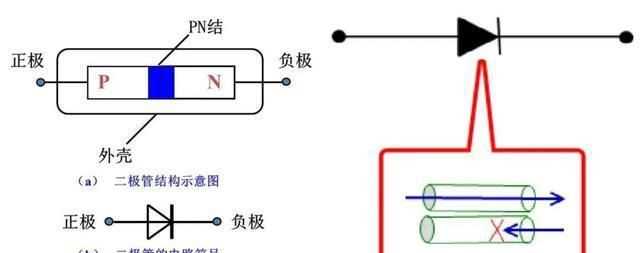

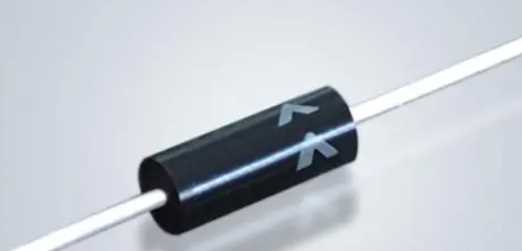

二極管的主要原理就是利用PN結的單向導電性,在PN結上加上引線和封裝就成了一個二極管。晶體二極管為一個由P型半導體和N型半導體形成的PN結。
在其界面處兩側形成空間電荷層,并建有自建電場。當不存在外加電壓時,由于PN結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。

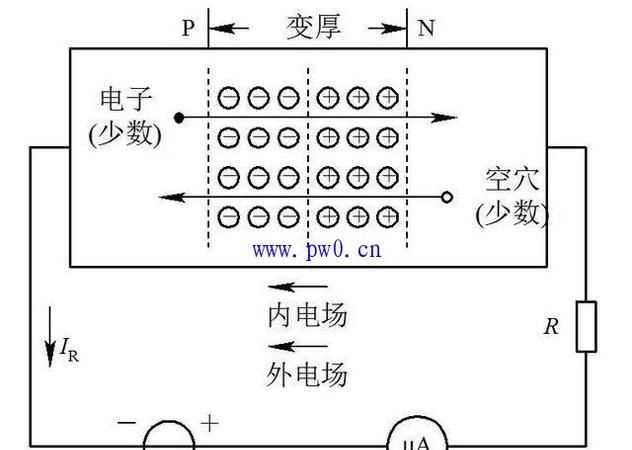

當外界有正向電壓偏置時,外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時,外界電場和自建電場進一步加強,形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流。
二極管的主要應用:
幾乎在所有的電子電路中,都要用到半導體二極管。半導體二極管在電路中的使用能夠起到保護電路,延長電路壽命等作用。
半導體二極管的發展,使得集成電路更加優化,在各個領域都起到了積極的作用。二極管在集成電路中的作用很多,維持著集成電路正常工作。下面簡要介紹二極管在以下四種電路中的作用。
二極管,(英語:Diode),電子元件當中,一種具有兩個電極的裝置,只允許電流由單一方向流過,許多的使用是應用其整流的功能。而變容二極管(Varicap
Diode)則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流(Rectifying)”功能。二極管最普遍的功能就是只允許電流由單一方向通過(稱為順向偏壓),反向時阻斷
(稱為逆向偏壓)。因此,二極管可以想成電子版的逆止閥。
(a)VD截止,Uo=3V。
過程:假定VD截止,則其陰極為6V,陽極為3V,二極管承受反向電壓,截止。輸出電壓Uo=3V。
(b)VD1截止,VD2導通,假定VD1,VD2為理想二極管,則輸出電壓Uo=0V
過程:假定VD1,VD2截止,則VD1陰極6V,陽極-12V,反壓,截止。VD2陽極0V,陰極為-12V,正向電壓導通,假定二極管理想,無壓降,則其陰極為0V,VD1仍承受反壓,維持截止狀態。最終輸出電壓被VD2短路,輸出0V。
(C)VD1導通,VD2截止,假定二極管理想,則輸出電壓Uo=-3V。
過程:假定VD1,VD2截止,則VD1陰極-3V,陽極+12V,導通,其陽極被嵌位在-3V,由此VD2陽極-3V,陰極0V,反壓截止。輸出電壓Uo=-3V。
二極管又稱晶體二極管,簡稱二極管,另外,還有早期的真空電子二極管;它是一種具有單向傳導電流的電子器件。在半導體二極管內部有一個PN結兩個引線端子,這種電子器件按照外加電壓的方向,具備單向電流的轉導性。
一般來講,晶體二極管是一個由p型半導體和n型半導體燒結形成的p-n結界面。在其界面的兩側形成空間電荷層,構成自建電場。當外加電壓等于零時,由于p-n 結兩邊載流子的濃度差引起擴散電流和由自建電場引起的漂移電流相等而處于電平衡狀態,這也是常態下的二極管特性。
外加正向電壓時,在正向特性的起始部分,正向電壓很小,不足以克服PN結內電場的阻擋作用,正向電流幾乎為零,這一段稱為死區。這個不能使二極管導通的正向電壓稱為死區電壓。當正向電壓大于死區電壓以后,PN結內電場被克服,二極管導通,電流隨電壓增大而迅速上升。在正常使用的電流范圍內,導通時二極管的端電壓幾乎維持不變,這個電壓稱為二極管的正向電壓。
反向性,外加反向電壓不超過一定范圍時,通過二極管的電流是少數載流子漂移運動所形成反向電流,由于反向電流很小,二極管處于截止狀態。這個反向電流又稱為反向飽和電流或漏電流,二極管的反向飽和電流受溫度影響很大。
擊穿,外加反向電壓超過某一數值時,反向電流會(huì )突然增大,這種現象稱為電擊穿。引起電擊穿的臨界電壓稱為二極管反向擊穿電壓。電擊穿時二極管失去單向導電性。如果二極管沒有因電擊穿而引起過熱,則單向導電性不一定會(huì )被永久破壞,在撤除外加電壓后,其性能仍可恢復,否則二極管就損壞了。因而使用時應避免二極管外加的反向電壓過高。

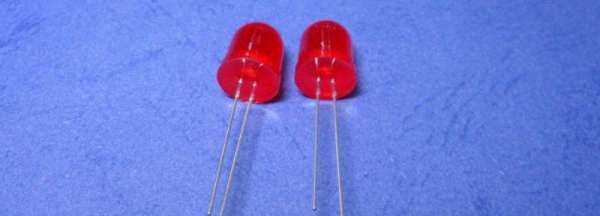

二極管的管壓降:硅二極管(不發光類型)正向管壓降0.7V,鍺管正向管壓降為0.3V,發光二極管正向管壓降會(huì )隨不同發光顏色而不同。主要有三種顏色,具體壓降參考值如下:紅色發光二極管的壓降為2.0–2.2V,黃色發光二極管的壓降為1.8—2.0V,綠色發光二極管的壓降為3.0—3.2V,正常發光時的額定電流約為20mA。二極管的電壓與電流不是線性關系,所以在將不同的二極管并聯的時候要接相適應的電阻。
在二極管加有正向電壓,當電壓值較小時,電流極小;當電壓超過0.6V時,電流開始按指數規律增大,通常稱此為二極管的開啟電壓;當電壓達到約0.7V時,二極管處于完全導通狀態,通常稱此電壓為二極管的導通電壓,用符號UD表示。對于鍺二極管,開啟電壓為0.2V,導通電壓UD約為0.3V。—-重慶達標電子為您解答
正向導電,反向不導電。晶體二極管是一個由p型半導體和n型半導體形成的p-n結,在其界面處兩側形成了空間電荷層,并且建有自建電場,當不存在外加電壓時,p-n結兩邊載流子濃度差引起擴散電流和自建電場,引起的漂移電流相等而處于電平衡狀態。
1、二極管工作原理(正向導電,反向不導電),晶體二極管是一個由p型半導體和n型半導體形成的p-n結,在其界面處兩側形成了空間電荷層,并且建有自建電場,當不存在外加電壓時,因為p-n結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。當產生正向電壓偏置時,外界電場與自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流(也就是導電的原因)。當產生反向電壓偏置時,外界電場與自建電場進一步加強,形成在一定反向電壓范圍中與反向偏置電壓值無關的反向飽和電流I0(這也就是不導電的原因)。
2、當外加的反向電壓高到一定程度時,p-n結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程,產生大量電子空穴對,產生了數值很大的反向擊穿電流,稱為二極管的擊穿現象。
