PLC程序設計步驟
(1) 根據控制要求進行I/O分配,
(2) 根據控制要求設計控制流程
(3) 畫出PLC外圍接線圖,(電氣原理圖和氣路原理圖)
(4) 布置好元件;裝好線槽,固定好電氣元件;如漏電開關,空開,熔斷器,熱繼電器,繼電器,固態繼電器,步進驅動器,伺服驅動器,變頻器,溫度控制器,開關電源,電容,濾波器,
PLC,擴展模塊,
(5)按裝好傳感器,如接近開關,感應開關,光電開關,微動行程開關。
(6)固定好電機;如調速電機,剎車電機,步進電機,伺服電機,單相電機,三相電機,
(7)裝好空壓開關,壓力傳感器,壓力表,真空表,二聯件,調壓器,節
流閥,固定好電磁閥,
(8)根據氣路原理圖,插氣管。
(9)畫好位置用開口器打洞,裝好控制面板;如開機,起動,急停,回原點,觸摸屏或文本顯示器,
(10) 對PLC的I/O進行連結,
(11)對設備進行調試;先手動,半自動,全自動,一步一步,調試
(12) 對設備進行打包;用繞線管包好氣管和線束(感應器線)

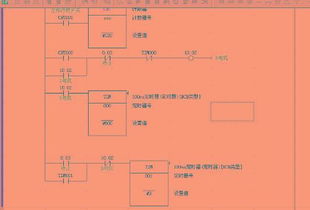

在可編程控制器中有多種程序設計語言 它們是梯形圖語言、布爾助記符語言、功能表圖語言、功能模塊圖語言及結構化語句描述語言等。梯形圖語言和布爾助記符語言是基本程序設計語言,它通常由一系列指令組成,用這些指令可以完成大多數簡單的控制功能,例如,代替繼電器、計數器、計時器完成順序控制和邏輯控制等,通過擴展或增強指令集,它們也能執行其它的基本操作。功能表圖語言和語句描述語言是高級的程序設計語言,它可根據需要去執行更有效的操作,例如,模擬量的控制,數據的操縱,報表的報印和其他基本程序設計語言無法完成的功能。功能模塊圖語言采用功能模塊圖的形式,通過軟連接的方式完成所要求的控制功能,它不僅在可編程序控制器中得到了廣泛的應用,在集散控制系統的編程和組態時也常常被采用,由于它具有連接方便、操作簡單、易于掌握等特點,為廣大工程設計和應用人員所喜愛根據可編程器應用范圍,程序設計語言可以組合使用,常用的程序設計語言是 梯形圖程序設計語言
布爾助記符程序設計語言(語句表
功能表圖程序設計語言
功能模塊圖程序設計語言
結構化語句描述程序設計語言
梯形圖與結構化語句描述程序設計語言
布爾助記符與功能表圖程序設計語言
布爾助記符與結構化語句描述程序設計語言1、梯形圖(程序設計語言<
編程方法?太籠統了 聽你這么說 應該是初學者吧。我想你問的應該是怎么給PLC編程。
給PLC編程前提條件:1.PLC硬件型號,對應的編程電纜,對應的編程軟件。這些是硬件
2.PLC硬件的手冊,主要是命令手冊。教你怎么使用命令。
3.編程軟件的手冊,主要是指導怎么用軟件編寫程序。
準備好以上這些資料就可以了。(1是必須的,2,3可有可無 沒有的話從網上下載)
以三菱A系列PLC為例: 用編程電纜(電纜型號:SC09)連接PLC和電腦。(手冊里查閱怎么連接),打開編程軟件(GX-Developer ),然后 把傳輸設置好以后,讀取PLC程序。(這些在編程軟件的手冊里查)。然后修改好程序以后,上傳寫回PLC。
以上說的是基礎,再高級一些的“編程方法”就是要查專門的書籍,不知道你想了解哪方面的,我也沒法多說,主要還是多查手冊,多實踐,不斷積累經驗就可以了。
1、PLC程序設計的一般步驟 (1)詳細了解生產工藝和設備對控制系統的要求,必要時應畫出系統的工作循環圖或流程圖及有關信號的時序圖。
(2)根據生產設備現場的需要,將所有輸入信號(按鈕、行程開關、速度及時間傳感器),輸出信號(接觸器、電磁閥、信號燈等)及其他信號分別列表,并按PLC內部軟繼電器的編號范圍,給每個信號分配一個確定的I/O地址。 (3)根據控制要求設計程序。
(4)通過編程器或編程軟件把編好的程序傳送到PLC中。 (5)對程序進行模擬調試和修改,直至滿意為止。
(6)程序設計完成后,應進行在線統調。 2、PLC程序設計方法 一般地,PLC程序設計方法有4種:經驗設計法,邏輯設計法,順序功能圖法,計算機輔助編程設計法。
1.經驗設計法 2.邏輯設計法 3.順序功能圖設計法(SFC) 4.計算機輔助編程設計法。
在可編程控制器中有多種程序設計語言 它們是梯形圖語言、布爾助記符語言、功能表圖語言、功能模塊圖語言及結構化語句描述語言等。
梯形圖語言和布爾助記符語言是基本程序設計語言,它通常由一系列指令組成,用這些指令可以完成大多數簡單的控制功能,例如,代替繼電器、計數器、計時器完成順序控制和邏輯控制等,通過擴展或增強指令集,它們也能執行其它的基本操作。功能表圖語言和語句描述語言是高級的程序設計語言,它可根據需要去執行更有效的操作,例如,模擬量的控制,數據的操縱,報表的報印和其他基本程序設計語言無法完成的功能。
功能模塊圖語言采用功能模塊圖的形式,通過軟連接的方式完成所要求的控制功能,它不僅在可編程序控制器中得到了廣泛的應用,在集散控制系統的編程和組態時也常常被采用,由于它具有連接方便、操作簡單、易于掌握等特點,為廣大工程設計和應用人員所喜愛根據可編程器應用范圍,程序設計語言可以組合使用,常用的程序設計語言是 梯形圖程序設計語言布爾助記符程序設計語言(語句表功能表圖程序設計語言功能模塊圖程序設計語言結構化語句描述程序設計語言梯形圖與結構化語句描述程序設計語言布爾助記符與功能表圖程序設計語言布爾助記符與結構化語句描述程序設計語言1、梯形圖(程序設計語言<。
若不包括前期的PLC系統設計、接線圖設計,從PLC系統柜內接線結束開始,程序設計涉及以下內容:
1、整理IO表,明確各IO地址對應的現場信號。也可以為各IO地址分配一個簡明的符號,為下一步導入符號做編程準備。
2、編程。
主要是根據工藝設計的要求,采用梯形圖、語句表、流程圖等形式進行編程,實現工藝設計的要求。
編程一般有離線編程、在線編程兩種方式,前者只在編程設備上進行,編程結束再下載到PLC;后者需要編程設備與PLC實時通訊,所編的程序即刻存到PLC中。
3、程序調試
可以分為出廠調試和現場調試,目的是測試、驗證程序是否實現了工藝設計的要求。
