AD10電子繪圖
放置元器件常用的有三種方法:
1、通過元件庫面板放置;
2、通過菜單放置;
3、利用原理圖符號列表欄放置元器件。
《Altium Designer 10.0電路設計實用教程》 ——主編陳學平 ——清華大學出版社——2013年4月第一版——第72頁(第四章),有說前兩種方法。
百度文庫中也有
/link?url=Qx_LfwPqo_pzZ2Zcm_qEigLjLRxp_aHb6hDemgR_
第三章,第2小題
首先建立一個工程(怎樣建立一個工程,工程的設置),然后繪制原理圖:選中PC Board Wizard 這個選項。
選項Analog or Mixed A/D 用來建立PSpice仿真工程的。然后選擇一個合適的地方存儲你的工程。
在下一步中不要選擇enable project simulation。然后點擊NEXT.然后在下一步中,添加CONNECTOR,DIscrete,和OPAmp元件庫。
在放置元件之前,需要先將place grid 選中(選中了就是灰色的,如果不選中的話,放置的元件將會(huì )不能連上wire,因為元件的管腳沒有放置在grid上,但是wire一般都是根據grid進行連接的)。然后是放置元件,放置元件,需要到庫中尋找。
就需要對繪圖的軟件的庫文件有一些了解(庫文件的特點以及分布特點)。當放置某些元器件的時候,如果沒有,還需要自己根據datasheet建立自己的庫文件(怎樣建立庫文件)。
原理圖的最終效果圖如下:有源元件一般都有電源引腳也是接電源的那個供電的引腳一般是VCC之類的,這些引腳有幾種情況,比如:這個引腳(Pin)定義的類型為power類型,但是這個Pin是隱藏的,不可見的,或者是一個power類型的,但是可見的。或者是這個Pin的類型是(passive或者input等),一般是可見的。
可見的意思是說這個Pin對于連接導線的工具來說說可見的,并不是針對的用戶,不過一般情況下,一個不可見的Pin對于用戶來說一般也是不可見的。對于數字元件來說,一般是不可見的power類型的引腳。
但是對于模擬器件,尤其是放大器,通常一個引腳要么是可見的power類型的引腳,要么是可見的非power類型的引腳。 如果一個元件的供電引腳是一個power類型的引腳而且是不可見的,你不能直接的將它連接到一個wire(net)上。
一個不可見的power類型的pin是一個net而且是全局的。可以通過取相同的名字將一個元件的power類型的pin連接到一個power symbol。
為了建立連接你需要在原理圖上放置一個power symbol (全局的)。Power Symbol 一直是可見的并且wired 到一個板子接口的插座上(connect)上,或者是一個仿真的供電電源上(PSpice power)。
可以修改power pin的名稱或者power symbol的名稱,使它們屬于同一個網絡(luò )如果一個供電引腳是power類型的pin ,而且是可見的,可以直接的用wires 連接上,也可以應用power類型的pin的全局的屬性應用power symbols 。如果應用全局特性名字應該一樣,如果是直接連接就不用考慮名字的改變了。
如果你應用一個有多個part的封裝的時(比如一個有四個放大器,共享powerpin ),所有在放置在原理圖中的屬于這個封裝中的part,必須讓他們的電源供電引腳以相同的方式連接。要么都是全局的,要么全都是通過wire連接的。
如果一個元件的供電引腳不是一個power類型的引腳,你必須應用一個wire去連接那個pin到其他的物體,比如一個power symbol 或者一個板子的接口(connect)。如果一個放置了多于一個part從一個有多個part的封裝中(而且這個封裝的供電引腳不是power類型的),只需其中一個part 的供電引腳連接,(當然你也可以將所有的供電引腳都連上),(通過看第七章了解一下更多關于pin類型的信息)Zero-length power pins 和 line-length power pins 對于wire都是可見的,但是對于用戶來說zero-length pins 是不可見的。
放置power symbol(比如vcc,gnd等等)。他就是常見的電路中的各種電源符號。
當在原理圖上修改一個元件的封裝的時候(也可以對一個元件的單個的引腳進行單獨的操作),design cache 與part library 之間的連接就被打破了,在本章的最后詳細的講述細節在管理design cache方面。(關于design cache。
Cleanup cache 移除從design cache 移除不用的元件。)。

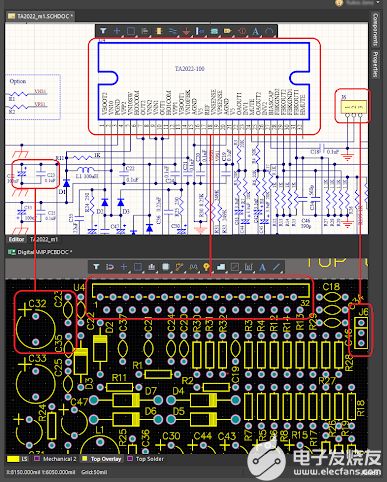

為PCB設計做好準備:當所有的元件之間的連接都完成之后,下一步就是準備制作一個LAYOUT netlist了。(1) 保證所有的元件的封裝都安排上了(2) 給相關的元件分組(3) 執行一次annotation(4) 清除design cache(5) 在原理圖中執行一次DRC(6) 生成網絡(luò )表Grouping related Components可以將同一部分的電路(比如運放和他的引腳上的那個濾波電容)作為一個組,這樣生成網絡(luò )表的時候,導入PCB,可以使在PCB中放置元件更加的容易,分組號信息將在原理圖中安排并且導入到Layout中去。
執行annotate,通過軟件制動對元件設置標號。并且為每個元件指定PCB封裝。
繪制完畢原理圖的時候,執行一次原理圖的DRC檢查,看一下你的設計上并不是遵守設計規則。如果沒有錯誤,就生成網絡(luò )表netlist。
不要關閉原理圖工程,以便原理圖與PCB圖之間進行交流。然后開始進行PCB板的設計:首先要分析一下板子的需求,根據設計中用到的元件的類型(封裝和安裝類型),得出板層的層數,走線的寬度和布線的間隔的需要。
設計中用到了貼片和直插元件還有8個腳的SOIC元件。設計的需要在下圖中列了出來。
這個圖顯示了板子的主要需求。以為至少需要兩個電源和一個ground電源層,而且至少需要兩個布線層。
(除非跳線),那就需要5層了,因為大多數的多層板是由雙層板的內核疊加而成,所以只可能得到偶數成的多層板。我們可以應用。
這就要看看畫好的元件放到哪個庫里了,如果是在軟件默認的庫里,那就直接從那個庫里找出來就行了。如果不是在原先的庫里,那么就需要加載元件所在的庫,方法是:
1、在軟件界面的右側點擊Libraries選項卡,會(huì )彈出Libraries窗口
2、點擊其上方的Libraries按鈕,會(huì )彈出一個窗口
3、然后在這個窗口的右下角點擊Install,又會(huì )彈出一個對話框
4、找到存儲的元件庫,點擊“打開”即可將次此元件庫加載到軟件的庫列表中了
5、這時,在庫列表中找到剛剛加載的庫,就可以找到元件,然后加到原理圖中了。
其實也沒什么方法,就是多看多學,先看圖例,再看回路,慢慢來,還有多請教。
用電路元件符號表示電路連接的圖,叫電路圖。電路圖是人們?yōu)檠芯俊⒐こ桃巹澋男枰梦锢黼妼W(xué)標準化的符號繪制的一種表示各元器件組成及器件關系的原理布局圖。由電路圖可以得知組件間的工作原理,為分析性能、安裝電子、電器產品提供規劃方案。在設計電路中,工程師可從容在紙上或電腦上進行,確認完善后再進行實際安裝。通過調試改進、修復錯誤、直至成功。采用電路仿真軟件進行電路輔助設計、虛擬的電路實驗,可提高工程師工作效率、節約學習時間,使實物圖更直觀。
電路圖主要由元件符號、連線、結點、注釋四大部分組成。 元件符號表示實際電路中的元件,它的形狀與實際的元件不一定相似,甚至完全不一樣。但是它一般都表示出了元件的特點,而且引腳的數目都和實際元件保持一致。 連線表示的是實際電路中的導線,在原理圖中雖然是一根線,但在常用的印刷電路板中往往不是線而是各種形狀的銅箔塊,就像收音機原理圖中的許多連線在印刷電路板圖中并不一定都是線形的,也可以是一定形狀的銅膜。 結點表示幾個元件引腳或幾條導線之間相互的連接關系。所有和結點相連的元件引腳、導線,不論數目多少,都是導通的。 注釋在電路圖中是十分重要的,電路圖中所有的文字都可以歸入注釋—類。細看以上各圖就會(huì )發現,在電路圖的各個地方都有注釋存在,它們被用來說明元件的型號、名稱等等。
1、完整地反映電路的組成,即要把電源、用電器、導線和電鍵都畫在電路之中,不能遺漏某一電路器件。
2、規范地使用器件符號,如電池、電燈、電鈴、電鍵、導線等。
3、合理地安排器件符號的位置,應盡可能使器件均勻地分布在電路中,畫成的電路圖應清楚美觀。
4、平直地描繪連接導線,通常用橫平、豎直的線段代表連接導線,轉彎處一般取直角,使電路圖畫得簡潔、工整。
識別串、并聯電路的方法
識別串、并聯電路可以從電路中有無支路入手分析:串聯電路沒有其它支路, 并聯電路中有幾個支路。也可以從電路的通斷來判別:串聯電路中,斷開任意一個用電器,整個電路就被切斷;而在并聯電路中,斷開任意一條支路,其余支路仍然是通的。
設計電路的方法
設計電路,就是按照要求確定電路中的各個元件的位置。其方法是:先將開關和用電器對應地連接起來,要能分析出電鍵是控制哪個用電器的,在電路中起什么作用(是控制干路,還是控制支路);再將電鍵和所控制的用電器串聯起來,若開關是在干路中,應與電源串聯。然后通過分析,判斷出用電器之間是串聯,還是并聯。如果電鍵和一個用電器并聯,電鍵閉合后這個用電器就會(huì )被短路(相當于用一根導線把用電器兩端連起來,但整個電路不會(huì )短路)。
在分析的基礎上,正確畫出電路圖。
作圖時,電路元件要按照規定的符號畫出來。最后,根據題中要求,按照所作出的電路圖,逐項檢查,看是否合乎要求。
希望我能幫助你解疑釋惑。
首先建立一個工程(怎樣建立一個工程,工程的設置),然后繪制原理圖:選中PC Board Wizard 這個選項。
選項Analog or Mixed A/D 用來建立PSpice仿真工程的。然后選擇一個合適的地方存儲你的工程。
在下一步中不要選擇enable project simulation。然后點擊NEXT.然后在下一步中,添加CONNECTOR,DIscrete,和OPAmp元件庫。
在放置元件之前,需要先將place grid 選中(選中了就是灰色的,如果不選中的話,放置的元件將會(huì )不能連上wire,因為元件的管腳沒有放置在grid上,但是wire一般都是根據grid進行連接的)。然后是放置元件,放置元件,需要到庫中尋找。
就需要對繪圖的軟件的庫文件有一些了解(庫文件的特點以及分布特點)。當放置某些元器件的時候,如果沒有,還需要自己根據datasheet建立自己的庫文件(怎樣建立庫文件)。
原理圖的最終效果圖如下:有源元件一般都有電源引腳也是接電源的那個供電的引腳一般是VCC之類的,這些引腳有幾種情況,比如:這個引腳(Pin)定義的類型為power類型,但是這個Pin是隱藏的,不可見的,或者是一個power類型的,但是可見的。或者是這個Pin的類型是(passive或者input等),一般是可見的。
可見的意思是說這個Pin對于連接導線的工具來說說可見的,并不是針對的用戶,不過一般情況下,一個不可見的Pin對于用戶來說一般也是不可見的。對于數字元件來說,一般是不可見的power類型的引腳。
但是對于模擬器件,尤其是放大器,通常一個引腳要么是可見的power類型的引腳,要么是可見的非power類型的引腳。 如果一個元件的供電引腳是一個power類型的引腳而且是不可見的,你不能直接的將它連接到一個wire(net)上。
一個不可見的power類型的pin是一個net而且是全局的。可以通過取相同的名字將一個元件的power類型的pin連接到一個power symbol。
為了建立連接你需要在原理圖上放置一個power symbol (全局的)。Power Symbol 一直是可見的并且wired 到一個板子接口的插座上(connect)上,或者是一個仿真的供電電源上(PSpice power)。
可以修改power pin的名稱或者power symbol的名稱,使它們屬于同一個網絡(luò )如果一個供電引腳是power類型的pin ,而且是可見的,可以直接的用wires 連接上,也可以應用power類型的pin的全局的屬性應用power symbols 。如果應用全局特性名字應該一樣,如果是直接連接就不用考慮名字的改變了。
如果你應用一個有多個part的封裝的時(比如一個有四個放大器,共享powerpin ),所有在放置在原理圖中的屬于這個封裝中的part,必須讓他們的電源供電引腳以相同的方式連接。要么都是全局的,要么全都是通過wire連接的。
如果一個元件的供電引腳不是一個power類型的引腳,你必須應用一個wire去連接那個pin到其他的物體,比如一個power symbol 或者一個板子的接口(connect)。如果一個放置了多于一個part從一個有多個part的封裝中(而且這個封裝的供電引腳不是power類型的),只需其中一個part 的供電引腳連接,(當然你也可以將所有的供電引腳都連上),(通過看第七章了解一下更多關于pin類型的信息)Zero-length power pins 和 line-length power pins 對于wire都是可見的,但是對于用戶來說zero-length pins 是不可見的。
放置power symbol(比如vcc,gnd等等)。他就是常見的電路中的各種電源符號。
當在原理圖上修改一個元件的封裝的時候(也可以對一個元件的單個的引腳進行單獨的操作),design cache 與part library 之間的連接就被打破了,在本章的最后詳細的講述細節在管理design cache方面。(關于design cache。
Cleanup cache 移除從design cache 移除不用的元件。)。
為PCB設計做好準備:當所有的元件之間的連接都完成之后,下一步就是準備制作一個LAYOUT netlist了。(1) 保證所有的元件的封裝都安排上了(2) 給相關的元件分組(3) 執行一次annotation(4) 清除design cache(5) 在原理圖中執行一次DRC(6) 生成網絡(luò )表Grouping related Components可以將同一部分的電路(比如運放和他的引腳上的那個濾波電容)作為一個組,這樣生成網絡(luò )表的時候,導入PCB,可以使在PCB中放置元件更加的容易,分組號信息將在原理圖中安排并且導入到Layout中去。
執行annotate,通過軟件制動對元件設置標號。并且為每個元件指定PCB封裝。
繪制完畢原理圖的時候,執行一次原理圖的DRC檢查,看一下你的設計上并不是遵守設計規則。如果沒有錯誤,就生成網絡(luò )表netlist。
不要關閉原理圖工程,以便原理圖與PCB圖之間進行交流。然后開始進行PCB板的設計:首先要分析一下板子的需求,根據設計中用到的元件的類型(封裝和安裝類型),得出板層的層數,走線的寬度和布線的間隔的需要。
設計中用到了貼片和直插元件還有8個腳的SOIC元件。設計的需要在下圖中列了出來。
這個圖顯示了板子的主要需求。以為至少需要兩個電源和一個ground電源層,而且至少需要兩個布線層。
(除非跳線),那就需要5層了,因為大多數的多層板是由雙層板的內核疊加而成,所以只可能得到偶數成的多層板。我們可以應用。
