內容來自用戶:學無止境
直流接地查找方法及注意事項
一、直流接地查找方法
首先確定一下你得直流系統是否真接地還是裝置誤報,如果真接地了,應該按照先室外后室內的原則進行查找,但是注意查找時絕對杜絕人為原因造成第二點接地(如果那樣可能造成保護裝置誤動或拒動正接地誤動負接地拒動),查找一般用拉路法,先次要后重要負荷
原則:
(1) 雙母線的并列時,容易誤報接地;
(2) 分別斷開開關同時監視對地電壓,找到是那組開關后,再分別拆線;
(3) 先拉操作,在拉保護,合保護(停留5-10秒),合操作。最后在非電量的電纜處查出問題。
(4) 拉路時,先斷操作,在保護,合保護,合操作,就把出口問題解決了。誤動的可能應該沒有.
(5) 處理直流接地時一般注意事項:1、禁止使用燈泡查找,2、發生一點接地后,原則暫停在二次回路上工作,3、不得造成另一點直流接地情況,4、使用儀表的內阻不低于2000/歐姆5、采取瞬間斷電法時,應當防止保護誤動作,對于重合閘線路和備用電源自投要注意不能長時間斷電。(6) 造成接地原因很多,比如安裝時不小心開二次電纜,破壞外皮,時間長特別是潮濕天氣,最容易發生接地!舊式端子排絕緣性能下降等等對直流系統接地故障的分析與處理直流系統的用電負荷極為重要,供給繼電保護、控制、信號、計算機監控、
査找直流接地的方法通常有短時停電法、暫代電源法、專用儀。
(1) 短時停電法就是在直流配電平上一次、逐回、短時斷開各直流流接地信號是否消失。如果暫時斷開某一回路時直流接地信號消失,信號、消防、技防等回路中,電源均取自經逆變裝置逆變后的電源。
(2) 二次回路直流電源的試驗項目。1) 設備操作電源、信號電源正負極對地、正負極之間絕緣試驗。
2) 設備操作電源、信號電源與交流電源之間的絕緣試驗。3) 設備操作電源與信號電源之間的獨立性試驗。
4) 設備操作電源與交流電源回路之間的獨立性試驗。5) 強電電源與弱電電源之間的獨立性試驗。
去百度文庫,查看完整內容>內容來自用戶:學無止境直流接地查找方法及注意事項一、直流接地查找方法首先確定一下你得直流系統是否真接地還是裝置誤報,如果真接地了,應該按照先室外后室內的原則進行查找,但是注意查找時絕對杜絕人為原因造成第二點接地(如果那樣可能造成保護裝置誤動或拒動正接地誤動負接地拒動),查找一般用拉路法,先次要后重要負荷原則:(1) 雙母線的并列時,容易誤報接地;(2) 分別斷開開關同時監視對地電壓,找到是那組開關后,再分別拆線;(3) 先拉操作,在拉保護,合保護(停留5-10秒),合操作。
最后在非電量的電纜處查出問題。(4) 拉路時,先斷操作,在保護,合保護,合操作,就把出口問題解決了。
誤動的可能應該沒有.(5) 處理直流接地時一般注意事項:1、禁止使用燈泡查找,2、發生一點接地后,原則暫停在二次回路上工作,3、不得造成另一點直流接地情況,4、使用儀表的內阻不低于2000/歐姆5、采取瞬間斷電法時,應當防止保護誤動作,對于重合閘線路和備用電源自投要注意不能長時間斷電。(6) 造成接地原因很多,比如安裝時不小心開二次電纜,破壞外皮,時間長特別是潮濕天氣,最容易發生接地!舊式端子排絕緣性能下降等等對直流系統接地故障的分析與處理直流系統的用電負荷極為重要,供給繼電保護、控制、信號、計算機監控、。
根據運行方式、操作情況、氣候影響進行判斷可能接地的處所,采用拉路尋找、分段處理的方法,以先信號和照明部分后操作部分,先室外部分后室內部分為原則。在切斷專用直流回路時,切斷時間不得超過3秒,不論回路接地與否均應合上。
查找直流接地的注意事項如下:
(1)、查找接地點禁止使用燈泡尋找方法;
(2)、用儀表檢查時,所用儀表的內阻不應低于2000Ω/V;
(3)、當直流發生接地時,禁止在二次回路上工作;
(4)、處理時不得造成直流短路和另一點接地;
(5)、查找和處理必須由兩人同時進行;
(6)、拉路前應采取必要措施,以防止直流失電可能引起保護及自動裝置的誤動。
(1)、分清接地故障的極性,分析故障發生的原因;
(2)、若站內二次回路有工作,或有設備檢修試驗,應立即停止。拉開其工作電源,看信號是否消除;
(3)、用分網法縮小查找范圍,將直流系統分成幾個不相聯系的部分。注意:不能使保護失去電源,操作電源盡量用蓄電池帶。
(4)、對于不太重要的直流負荷及不能轉移的分路,利用“瞬時停電”的方法,查該分路中所帶回路有無接地故障;
(5)、對于重要的直流負荷,用轉移負荷法,查該分路而帶回路有無接地故障。查找直流系統接地故障,后隨時與調度聯系,并由二人及以上配合進行,其中一人操作,一人監護并監視表計指示及信號的變化。利用瞬時停電的方法選擇直流接地時,應按照下列順序進行:
① 斷開現場臨時工作電源;
② 斷合事故照明回路;
③ 斷合同信電源;
④ 斷合附屬設備;
⑤ 斷合充電回路;
⑥ 斷合合閘回路;
⑦ 斷合信號回路;
⑧ 斷合操作回路;
⑨ 斷合蓄電池回路;
在進行上述各項檢查選擇后仍未查出故障點,則應考慮同極性?xún)牲c(diǎn)接地。當發現接地在某一回路后,有環路的應先解環,再進一步采用取保險及拆端子的辦法,直至找到故障點并消除。
根據接地的特點進行查找,具體的特點如下:
接地保護一般用于配電變壓器中性點不直接接地的供電系統中,用以保證當電氣設備因絕緣損壞而漏電時產生的對地電壓不超過安全范圍。如果家用電器未采用接地保護,當某一部分的絕緣損壞或某一相線碰及外殼時,家用電器的外殼將帶電,人體萬一觸及到該絕緣損壞的電器設備外殼(構架)時,就會(huì )有觸電的危險。
相反,若將電器設備做了接地保護,單相接地短路電流就會(huì )沿接地裝置和人體這兩條并聯支路分別流過。一般地說,人體的電阻大于1000歐,接地體的電阻按規定不能大于4歐,所以流經人體的電流就很小,而流經接地裝置的電流很大。這樣就減小了電器設備漏電后人體觸電的危險。

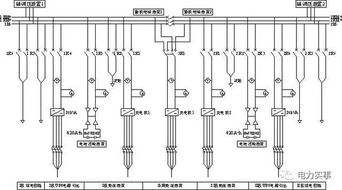

注:直流系統是應用于水力、火力發電廠,各類變電站,直流系統主要由蓄電池組、充電裝置、直流饋線屏、直流配電柜、直流電源監測裝置、直流分支饋線等部分組成;
并由此形成一個龐大、遍布直流電源供電網絡(luò ),為繼電器保護裝置、斷路器跳合閘、信號系統、直流充電機、UPS、通信等等各個子系統提供安全、可靠的工作電源。
擴展資料:
直流系統的工作原理:
1、交流變直流:當市電經過輸入開關接通變壓器將市電電壓轉換成所設計的電壓后,進入了預穩壓電路,預穩壓電路是對所要的輸出電壓進行初步穩壓,其目的是降低大功率調整管的輸入與輸出之間的管壓降;
減少大功率調整管的功耗,提高直流電源的工作效率,預穩壓電源一般由可控硅無級移相調整式用繼電器切換變壓器輸出的抽頭進行穩壓。
2、直流電源:兩路交流進線經過切換裝置輸出一路交流(或僅一路交流進線),給各個充電模塊供電,充電模塊將輸入三相交流電轉換為直流電,給蓄電池充電,同時給合閘母線負載供電,另外合閘母線通過降壓裝置(有的設計方案不需要降壓裝置)給控制母線供電。
系統中的各監控單元受主監控的管理和控制,通過RS485通訊線將各監控單元采集的信息送給主監控統一管理。主監控可顯示系統中各種信息,用戶也可通過觸摸或按鍵操作在主監控顯示屏查詢系統信息及實現“四遙”功能,系統信息還可以通過主監控上的上位機通訊接口接入到遠程監控系統。
系統除綜合測量基礎單元外,還可以配置絕緣監測、電池巡檢、開關量監測等功能單元,用來對直流系統進行全面監控。
參考資料來源:百度百科-接地保護
參考資料來源:百度百科-接地
參考資料來源:百度百科-直流電源系統
參考資料來源:百度百科-直流系統
利用絕緣監察裝置判斷
發電廠的直流母線一般分為兩段,每段母線上均裝有絕緣監察裝置。主廠房在直流母線上均裝有微機直流系統絕緣在線監測裝置,直流系統正常工作時,裝置數字顯示母線電壓,監測直流系統正、負母線絕緣狀況,當直流系統發生接地時,裝置自動啟動報警之后產生低頻信號,由正負直流母線平衡對地注入直流系統,再通過安裝于每一支路上的傳感器接收這一低頻交流信號,CPU對各條線路所采集信號電流進行分析,判斷出故障線路號及接地電阻值,完成自動選接地線的功能。
利用拉路法進行判斷
根據負荷的重要性,依次短時拉開直流屏所供直流負荷各回路。當切除某一回路時故障消失,則說明故障就在該回路之內。繼續運用拉路法,就可以進一步確定故障在此回路的哪一支路當中。例如,斷開直流屏主控控制回路熔斷器,絕緣監察裝置”接地”信號消失,說明故障在此回路中。
逐段排除法
讓直流負荷分段開環運行,再斷開直流母線分段開關及回路環路開關,然后采用拉路法,故障范圍更容易確定。
1、答案摘自:直流接地故障查找的步驟及方法
一、直流接地故障查找原則
1、先觀察環境,后判斷可能的接地點(先室外后室內);
2、先轉直流母線、后拉直流饋線;
3、先拉儲能、信號(公共屏)、測控、后拉保護、主變等裝置;
4、拉開保護裝置電源后再上電前,需退相關保護裝置出口壓板。
二、查找接地故障具體步驟:
1、處理方法:
1)、當直流系統發生接地時,首先根據變電所絕緣監測裝置實際配置情況,借助接地光字牌、主監控絕緣報警系統、直流接地檢測儀報警等監測手段,并通過萬用表測量直流屏處的直流對地電壓,判明直流接地的性質(接地極性、全接地、高阻接地等)。
2)、接地性質明確后,可進行以下處理:檢查絕緣水平低(室外端子箱、接線箱、密封不嚴的刀閘機構箱、無防雨罩的瓦斯繼電器等室外設備、現場工序易潮濕)、易發生接地的開路、存在設備缺陷及有檢修工作的電氣設備和線路是否有接地情況;
3)、若絕緣監測裝置能監測處接地的具體支路,該支路為雙回路配置的,可以合、拉空氣開關的方法,將該支路負載轉到另一直流母線,觀察接地現象是否轉到另一直流母線上。
4)、若接地電阻較大,絕緣監測裝置無法檢測出接地支路的,可將絕緣監測裝置的接地告警定值(220V直流系統告警值一般設為25kΩ,110V直流系統告警定值一般設為7kΩ)增大,重新檢測;若正負極同時接地,此時正負電壓平衡,也無法檢測出接地支路,只會(huì )做“母線絕緣異常”的告警,可將絕緣監測裝置中的“正負同時接地”設為“是”,正常運行時為“否”,再重新檢測。若能檢測出接地支路,按步驟(3)處理。
5)、若以上絕緣監測裝置等無法檢測出具體接地支路,在堅持查找直流接地故障的原則的前提下,依次切斷直流屏上各負荷開關,若直流屏上負荷開關所帶負荷中存在不允許短時停電負荷(失去電源后會(huì )引起保護誤動作),則禁止直接斷開直流屏上此負荷開關,而應從該負荷開關所帶本段各配出開路本柜控制電源上逐一拉路查找,查找過程中也不允許選切不允許短時停電負荷(失去電源后會(huì )引起保護誤動作),若直流屏上負荷開關所帶負荷中不存在不允許短時停電負荷,則可直接拉直流屏負荷開關,但切斷時間不得超過3秒鐘,不論回路接地與否均應合上,如果拉開此開關直流接地現象消除,則可以判斷接地點就在該段母線上,接下來可依次拉開該段母線上所有配出開路直流電源,進而判斷確切的接地開路并進行有效處理,徹底消除接地現象。
6)、如果拉開直流屏上此開關直流接地現象沒有消除,則應選擇依次拉直流屏上其他配出負荷開關,方法同上。不管是在直流屏配出負荷開關中拉路查找接地還是在直流屏配出負荷開關所帶的下一級負荷中查找接地,都必須堅持直流系統查找接地的原則。最后,如果直流接還沒消除,則應檢查蓄電池、充電裝置及直流屏柜內各二次回路及接線是否有接地現象等。在切斷上述每一直流回路后,應迅速恢復送電。在切斷每一回路過程中,工作人員應根據儀表和信號裝置的指示,判斷是否有接地。如切斷時接地消失,恢復送電后接地又出現,則可肯定接地發生在該回路上,應及時查找接地點設法消除。
2.查找接地拉路的順序:
1)、陰雨天氣,重點先找室外端子箱、接線箱、密封不嚴的刀閘機構箱、無防雨罩的瓦斯繼電器等室外設備。
2)、先找有工作的回路和近期工作過的回路,后找其它回路。
3)、先找事故照明、信號回路、充電裝置回路、蓄電池組,后找其它回路。
4)、先找合閘回路,后找控制回路、保護回路。
5)、先找室外設備,后找室內設備。
6)、先找6KV、10kV、35 kV回路,后找11OkV、220kV、330kV、500kV回路。
7)、先找簡單回路,后找復雜回路。
8)、先找一般負荷,后找重要負荷。
