1.接近開關是什么接近開關原理與接近開關型號
裝修這個事說起來非常簡單，幾乎每個人都會經歷，但是一不小心就會掉到“陷阱”里，尤其是如今市場上開關種類眾多，而接近開關逐漸成為了生活中不可或缺的東西，那么了解它就變得非常必要了。
現在一起裝修網小編就給大家詳細介紹一下有關接近開關是什么及接近開關原理與接近開關型號的知識，希望能夠給大家?guī)砀嗟纳畹膯l(fā)。 接近開關是什么 接近開關原理接近開關也是一種開關。
接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機裝置提供控制指令。 接近開關又稱無觸點接近開關，是理想的電子開關量傳感器。
當金屬檢測體接近開關的感應區域，開關就能無接觸，無壓力、無火花、迅速發出電氣指令，準確反應出運動機構的位置和行程。接近開關原理就是把一塊通有電流的金屬或半導體薄片垂直地放在磁場中，薄片的兩端就會產生電位差，通過此種原理來控制開和關。
接近開關是什么 接近開關原理與接近開關型號接近開關性能特點當有物體移向接近開關，并接近到一定距離時，位移傳感器才有“感知”，開關才會動作。通常把這個距離叫“檢出距離”。
但不同的接近開關檢出距離也不同。 有時被檢測驗物體是按一定的時間間隔，一個接一個地移向接近開關，又一個一個地離開，這樣不斷地重復。
不同的接近開關，對檢測對象的響應能力是不同的。這種響應特性被稱為“響應頻率”。
接近開關型號有哪些常見的接近開關型號有NPN型和PNP型，兩者的區別是如果負信號輸入，則直接用NPN型號的接近開關，如果是正信號輸入，則直接用PNP型號的接近開關。 常見的接近開關型號代表的意義下面以獅威（LIONPOWER）接近開關舉例：LIONPOWER接近開關介紹1、SN04-N,SN04-P（應用最廣）1。
型號含義：SN---表示方形，04---表示感應距離4mm, N---表示輸出是NPN型，P---表示PNP型。 2、TL-Q5MC1/TLQM5B1。
TL-Q5MC1為NPN型，TLQM5B1為PNP型。方形，感應距離5mm。
3、PL-05N/PL-05P感應距離5mm, PL-05N是NPN型，PL-05P是PNP型。 4、W-05N/W-05P扁形，上（側）面感應，感應距離5mm5、LP-8N2C/LP-8P2C圓柱形，直徑8mm，感應距離2mm。
6、LP-12N4C/LP-12P4C圓柱形，直徑12mm，感應距離4mm7、LP-18N8C/LP-18P8C圓柱形，直徑18mm，感應距離8mm。 以上是直流三線電感式接近開關，供電為DC10~30v，均有NPN和PNP兩種輸出。
標準導線長度是1。5米。
負載能力：阻性負載≦100mA，感性負載≦50mA。8、SN04-Y交流二線式方形接近開關，感應距離4mm，交流90~250V供電，9、LP-12Y4C圓柱形交流二線式接近開關，直徑12mm，感應距離4mm,90~250vAC供電。
10、LP-18Y8C 圓柱形交流二線式接近開關，直徑18mm，感應距離8mm,90~250vAC供電。11、CP-18R8DN/CP-18R8DP 圓柱形電容式接近開關，感應距離8mm，可感應非金屬。
接近開關是什么 接近開關原理與接近開關型號現在有很多朋友喜歡選擇使用接近開關，希望以上小編為您準備的接近開關是什么及接近開關原理與接近開關型號信息可以幫助大家。大家也可以登錄到一起裝修網查看訂閱更多相關內容和資訊。
2.關于接近開關與繼電器的知識
首先確定一下電機的功率和繼電器的觸點是否匹配？如果匹配，可以直接控制，如果電機功率過大，須更換觸點載流更大的繼電器。二是接近開關的供電方式，直流還是交流？供電電壓？如果三者的供電等級一樣，可以這樣接法：
接近開關的供電直接接到220V上，它的輸出常開點一端接到220V的L上，另一端接到繼電器的線圈，線圈的另一端接到N上。繼電器的常閉點一端接到220V的L上，另一端接到電機上，電機的另一端接到N上。
正常狀態，無金屬接近時，接近開關不動作，繼電器的線圈無供電，常閉觸點保持接通，電機回路得電處于運行狀態。如果此時有金屬靠近開關，接近開關動作，繼電器線圈得電吸合，常閉點斷開，電機失電停止運行。
3.接近開關和傳感器
接近開關屬于一種有開關量輸出的位置傳感器根據工作原理的不同分為電感式和電容式，電感式接近開關它由LC高頻振蕩器和放大處理電路組成，利用金屬物體在接近這個能產生電磁場的振蕩感應頭時，使物體內部產生渦流。
這個渦流反作用于接近開關，使接近開關振蕩能力衰減，內部電路的參數發生變化，由此識別出有無金屬物體接近，進而控制開關的通或斷。 這種接近開關所能檢測的物體必須是金屬物體，檢測距離由0。
8mm至150mm?？筛鶕?jù)客戶需要制作成耐高溫型接近開關，最高溫度150℃。
電容式接近開關的測量頭通常是構成電容器的一個極板，而另一個極板是物體的本身，當物體移向接近開關時，物體和接近開關的介電常數發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通和關斷。 這種接近開關的檢測物體，并不限于金屬導體，也可以是絕緣的液體或粉狀物體，在檢測較低介電常數ε的物體時，可以順時針調節多圈電位器（位于開關后部）來增加感應靈敏度。
4.接近開關原理及種類
接近開關也叫近接開關，又稱無觸點行程開關，它除可以完成行程控制和限位保護外，還是一種非接觸型的檢測裝置，用作檢測零件尺寸和測速等，也可用于變頻計數器、變頻脈沖發生器、液面控制和加工程序的自動銜接等。特點有工作可靠、壽命長、功耗低、復定位精度高、操作頻率高以及適應惡劣的工作環境等。
種類
因為位移傳感器可以根據不同的原理和不同的方法做成，而不同的位移傳感器對物體的“感知”方法也不同，所以常見的接近開關有以下幾種：
無源接近開關
這種開關不需要電源，通過磁力感應控制開關的閉合狀態。當磁 或者鐵質觸發器靠近開關磁場時，和開關內部磁力作用控制閉合。特點：不需要電源，非接觸式，免維護，環保。
渦流式接近開關
這種開關有時也叫電感式接近開關。它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。這種接近開關所能檢測的物體必須是導電體。
電容式接近開關
這種開關的測量通常是構成電容器的一個極板，而另一個極板是開關的外殼。這個外殼在測量過程中通常是接地或與設備的機殼相連接。當有物體移向接近開關時，不論它是否為導體，由于它的接近，總要使電容的介電常數發生變化，從而使電容量發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通或斷開。這種接近開關檢測的對象，不限于導體，可以絕緣的液體或粉狀物等。

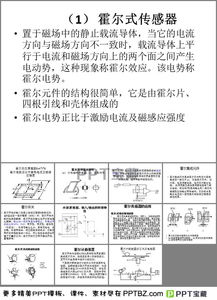

霍爾接近開關
霍爾元件是一種磁敏元件。利用霍爾元件做成的開關，叫做霍爾開關。當磁性物件移近霍爾開關時，開關檢測面上的霍爾元件因產生霍爾效應而使開關內部電路狀態發生變化，由此識別附近有磁性物體存在，進而控制開關的通或斷。這種接近開關的檢測對象必須是磁性物體。
光電式接近開關
利用光電效應做成的開關叫光電開關。將發光器件與光電器件按一定方向裝在同一個檢測頭內。當有反光面（被檢測物體）接近時，光電器件接收到反射光后便在信號輸出，由此便可“感知”有物體接近。
電感式接近開關
[1]1.原理：由電感線圈和電容及晶體管組成振蕩器，并產生一個交變磁場，當有金屬物體接近這一磁場時就會在金屬物體內產生渦流，從而導致振蕩停止，這種變化被后極放大處理后轉換成晶體管開關信號輸出。
2.特點：A、抗干擾性能好，開關頻率高，大于200HZ. B、只能感應金屬
3.應用在各種機械設備上作位置檢測、計數信號拾取等。
其它型式
當觀察者或系統對波源的距離發生改變時，接近到的波的頻率會發生偏移，這種現象稱為多普勒效應。聲納和雷達就是利用這個效應的原理制成的。利用多普勒效應可制成超聲波接近開關、微波接近開關等。當有物體移近時，接近開關接收到的反射信號會產生多普勒頻移，由此可以識別出有無物體接近。
5.接近開關結構、部件及原理
光電式開關工作原理：光電開關（光電傳感器）是光電接近開關的簡稱，它是利用被檢測物對光束的遮擋或反射，由同步回路選通電路，從而檢測物體有無的。物體不限于金屬，所有能反射光線的物體均可被檢測。光電開關將輸入電流在發射器上轉換為光信號射出，接收器再根據接收到的光線的強弱或有無對目標物體進行探測。
光電開關的構成：
光電開關在一般情況下，有三部分構成，它們分為：發送器，接收器和檢測電路。
發送器對準目標發射光束，發射的光束一般來源于半導體光源，發光二極管（LED）和激光二極管。光束不間斷地發射，或者改變脈沖寬度。接收器有光電二極管或光電三極管組成。在接收器的前面，裝有光學元件如透鏡和光圈等。在其后面是檢測電路，它能濾出有效信號和應用該信號。
此外，光電開關的結構元件中還有發射板和光導纖維。
三角反射板是結構牢固的反射裝置。它由很小的三角錐體反射材料組成，能夠使光束準確地從反射板中返回，具有實用意義。它可以在與光軸0到25的范圍改變發射角，使光束幾乎是從一根發射線，經過反射后，還是從這根反射線返回。
光纖（又稱光導纖維LWL），它擴大了光電傳感器的使用范圍，形成了特殊的嵌裝式收發裝置。它可以在特殊的環境中使用，檢測微小的物體。它在非常高的外界溫度中，在結構受限制的環境里，都可以獲得滿意的答案。
分類：
①漫反射式光電開關：它是一種集發射器和接收器于一體的傳感器，當有被檢測物體經過時，物體將光電開關發射器發射的足夠量的光線反射到接收器，于是光電開關就產生了開關信號。當被檢測物體的表面光亮或其反光率極高時，漫反射式的光電開關是首選的檢測模式。
②鏡反射式光電開關：它亦集發射器與接收器于一體，光電開關發射器發出的光線經過反射鏡反射回接收器，當被檢測物體經過且完全阻斷光線時，光電開關就產生了檢測開關信號。
③對射式光電開關：它包含了在結構上相互分離且光軸相對放置的發射器和接收器，發射器發出的光線直接進入接收器，當被檢測物體經過發射器和接收器之間且阻斷光線時，光電開關就產生了開關信號。當檢測物體為不透明時，對射式光電開關是最可*的檢測裝置。
④槽式光電開關：它通常采用標準的U字型結構，其發射器和接收器分別位于U型槽的兩邊，并形成一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了開關量信號。槽式光電開關比較適合檢測高速運動的物體，并且它能分辨透明與半透明物體，使用安全可*。
⑤光纖式光電開關：它采用塑料或玻璃光纖傳感器來引導光線，可以對距離遠的被檢測物體進行檢測。通常光纖傳感器分為對射式和漫反射式。
用途：
光電開關可以用于對材料的定位剪切控制，用光電開關來控制液面位的上下限值，當液面位高于或低于上下極限液面位時，光電開關控制電路可使閾門打開或關閉，使液面位的高度保持在上下限之間；利用物體對光的遮擋作用，檢測物體的通過個數，或物體是否存在；利用光的直線傳播性，檢驗產品是否等高排列將光電開關用在流水生產線上，來檢測產品的個數；用光電開關檢測液面位的高低等。光電開關還在許多方面得到了應用，例如在行程控制、直徑限制、轉速檢測、氣流量控制等方面。
特點：
和行程開關比檢測距離遠，另外還具有結構簡單、壽命長、響應速度快，尺寸小，動作可靠，抗干擾能強，并具有耐振，防油，防水，耐腐蝕等特點
6.近接開關原理及分類
近接開關]接近開關簡介一、性能特點在各類開關中，有一種對接近它物件有“感知”能力的元件——位移感測器。
利用位移感測器對接近物體的敏感特性達到控制開關通或斷的目的，這就是接近開關。當有物體移向接近開關，并接近到一定距離時，位移感測器才有“感知”，開關才會動作。
通常把這個距離叫“檢出距離”。不同的接近開關檢出距離也不同。
有時被檢測驗物體是按一定的時間間隔，一個接一個地移向接近開關，又一個一個地離開，這樣不斷地重復。不同的接近開關，對檢測物件的回應能力是不同的。
這種回應特性被稱為“回應頻率”。 二、種類因為位移感測器可以根據不同的原理和不同的方法做成，而不同的位移感測器對物體的“感知”方法也不同，所以常見的接近開關有以下幾種：1. 渦流式接近開關這種開關有時也叫電感式接近開關。
它是利用導電物體在接近這個能產生電磁場接近開關時，使物體內部產生渦流。這個渦流反作用到接近開關，使開關內部電路參數發生變化，由此識別出有無導電物體移近，進而控制開關的通或斷。
這種接近開關所能檢測的物體必須是導電體。2. 電容式接近開關這種開關的測量通常是構成電容器的一個極板，而另一個極板是開關的外殼。
這個外殼在測量過程中通常是接地或與設備的機殼相連接。當有物體移向接近開關時，不論它是否為導體，由於它的接近，總要使電容的介電常數發生變化，從而使電容量發生變化，使得和測量頭相連的電路狀態也隨之發生變化，由此便可控制開關的接通或斷開。
這種接近開關檢測的物件，不限於導體，可以絕緣的液體或粉狀物等。 3. 霍爾接近開關霍爾元件是一種磁敏元件。
利用霍爾元件做成的開關，叫做霍爾開關。當磁性物件移近霍爾開關時，開關檢測面上的霍爾元件因產生霍爾效應而使開關內部電路狀態發生變化，由此識別附近有磁性物體存在，進而控制開關的通或斷。
這種接近開關的檢測物件必須是磁性物體。4. 光電式接近開關利用光電效應做成的開關叫光電開關。
將發光器件與光電器件按一定方向裝在同一個檢測頭內。當有反光面（被檢測物體）接近時，光電器件接收到反射光后便在信號輸出，由此便可“感知”有物體接近。
5. 熱釋電式接近開關用能感知溫度變化的元件做成的開關叫熱釋電式接近開關。這種開關是將熱釋電器件安裝在開關的檢測面上，當有與環境溫度不同的物體接近時，熱釋電器件的輸出便變化，由此便可檢測出有物體接近。
6. 其他型式的接近開關當觀察者或系統對波源的距離發生改變時，接近到的波的頻率會發生偏移，這種現象稱為多普勒效應。聲納和雷達就是利用這個效應的原理制成的。
利用多普勒效應可制成超聲波接近開關、微波接近開關等。 當有物體移近時，接近開關接收到的反射信號會產生多普勒頻移，由此可以識別出有無物體接近。
三、主要用途接近開關在航空、航空、航太技術以及工業生產中都有廣泛的應用。在日常生活中，如賓館、飯店、車庫的自動門，自動熱風機上都有應用。
在安全防盜方面，如資料檔案、財會、金融、博物館、金庫等重地，通常都裝有由各種接近開關組成的防盜裝置。在測量技術中，如長度，位置的測量；在控制技術中，如位移、速度、加速度的測量和控制，也都使用著大量的接近開關。
四、選用注意事項在一般的工業生產場所，通常都選用渦流式接近開關和電容式接近開關。 因為這兩種接近開關對環境的要求條件較低。
當被測物件是導電物體或可以固定在一塊金屬物上的物體時，一般都選用渦流式接近開關，因為它的回應頻率高、抗環境干擾性能好、應用范圍廣、價格較低。若所測物件是非金屬（或金屬）、液位元高度、粉狀物高度、塑膠、煙草等。
則應選用電容式接近開關。這種開關的回應頻率低，但穩定性好。
安裝時應考慮環境因素的影響。若被物為導磁材料或者為了區別和它在一同運動的物體而把磁鋼埋在被測物體內時，應選用霍爾接近開關，它的價格最低。
在環境條件比較好、無粉塵污染的場合，可采用光電接近開關。 光電接近開關工作時對被測物件幾乎無任何影。
因此，在要求較高的傳真機上，在煙草機械上都被廣泛地使用。在防盜系統中，自動門通常使用熱釋電接近開關、超聲波接近開關、微波接近開關。
有時為了提高識別的可靠性，上述幾種接近開關往往被復合使用。 無論選用哪種接近開關，都應注意對工作電壓、負載電流、回應頻率、檢測距離等各項指標的要求。
7.接近開關原理
接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機裝置提供控制指令。接近開關是種開關型傳感器（即無觸點開關），它既有行程開關、微動開關的特性，同時具有傳感性能，且動作可靠，性能穩定，頻率響應快，應用壽命長，抗干擾能力強等、并具有防水、防震、耐腐蝕等特點。產品有電感式、電容式、霍爾式、交、直流型。
接近開關又稱無觸點接近開關，是理想的電子開關量傳感器。當金屬檢測體接近開關的感應區域，開關就能無接觸，無壓力、無火花、迅速發出電氣指令，準確反應出運動機構的位置和行程，即使用于一般的行程控制，其定位精度、操作頻率、使用壽命、安裝調整的方便性和對惡劣環境的適用能力，是一般機械式行程開關所不能相比的。它廣泛地應用于機床、冶金、化工、輕紡和印刷等行業。在自動控制系統中可作為限位、計數、定位控制和自動保護環節等。
8.什么是接近開關接近開關性能特點
接近開關也是一種開關。
有的家庭還是會用到的，究竟什么是接近開關？接近開關性能特點有哪些呢？下面我們來為大家介紹介紹。 什么是接近開關 接近開關也是一種開關。
接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機裝置提供控制指令。接近開關又稱無觸點接近開關，是理想的電子開關量傳感器。
當金屬檢測體接近開關的感應區域，開關就能無接觸，無壓力、無火花、迅速發出電氣指令，準確反應出運動機構的位置和行程。 接近開關原理就是把一塊通有電流的金屬或半導體薄片垂直地放在磁場中，薄片的兩端就會產生電位差，通過此種原理來控制開和關。
接近開關性能特點 當有物體移向接近開關，并接近到一定距離時，位移傳感器才有“感知”，開關才會動作。 通常把這個距離叫“檢出距離”。
但不同的接近開關檢出距離也不同。有時被檢測驗物體是按一定的時間間隔，一個接一個地移向接近開關，又一個一個地離開，這樣不斷地重復。
不同的接近開關，對檢測對象的響應能力是不同的。這種響應特性被稱為“響應頻率”。
（1）由于能以非接觸方式進行檢測，所以不會磨損和損傷檢測對象物。 （2）由于采用無接點輸出方式，因此壽命延長（磁力式除外）采用半導體輸出，對接點的壽命無影響。
（3）與光檢測方式不同，適合在水和油等環境下使用檢測時幾乎不受檢測對象的污漬和油、水等的影響。 此外，還包括特氟龍外殼型及耐藥品良好的產品。
（4）與接觸式開關相比，可實現高速響應。 （5）能對應廣泛的溫度范圍。
（6）不受檢測物體顏色的影響對檢測對象的物理性質變化進行檢測，所以幾乎不受表面顏色等的影響。 （7）與接觸式不同，會受周圍溫度的影響、周圍物體、同類傳感器的影響包括感應型、靜電容量型在內，傳感器之間相互影響。
